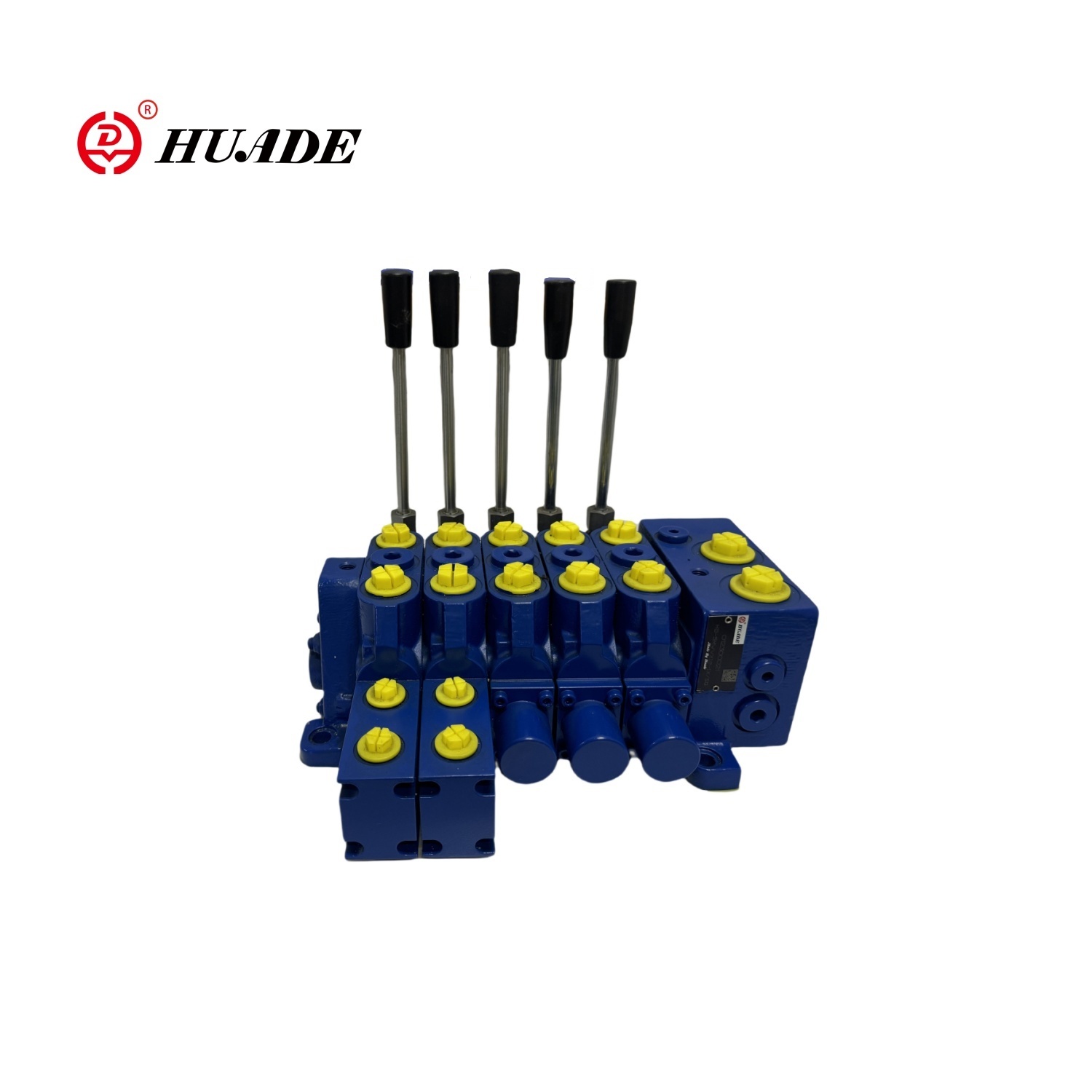

Агымы көп тараптуу клапан

Model:MWVX12-1X

Huafilter негизинен Хуаддын агымын бир тараптуу бөлүп-жаруу менен бөлүштү. Биз көптөгөн жылдар бою Хуэд Гидравлика менен кызматташып келебиз жана Хуэйддин гидравлеясынын ыйгарым укуктуу дистрибьютору болуп саналат. Бизде бир нече жылдык инженерлер бар, алар өз убагында техникалык колдоо жана видео орнотуу көрсөтмөсүн камсыз кыла турган гидравликалык тармакта инженерлер бар. Гидравлиянын агымын орнотуу көп тараптуу клапандарды бөлүштүрүү көп сапаттуу жана жакшы баа менен бир тараптуу таануу бар.

Сурамжылоо жөнөтүү PDF Жүктөө

Продукт Description

MWVX12-1X Көп тараптуу клапан негизинен курулуш техникасы, үйүлгөн айдоочу техникалар, башкалары сыяктуу талааларга тиешелүү. Бул басымдын компенсация функциясы (клапаны компенсациялоо) белгилейт. Агымдарды бөлүштүрүү LUDV деп аталган жүктү көзкарандысыз бөлүштүрүү режимин кабыл алат (багыт алуу жана багыт берүүчү клапандар жана өзгөрүлмө насостун) тутуму. Агымдын баса белгилениши жана каныккан шарттары боюнча, бардык аткаруу аракеттери кадимкидей иштей алат. Продукт колдонуучунун муктаждыктарына ылайык ийкемдүү айкалыштырууга мүмкүндүк берген модулдук дизайнды кабыл алат.

Агымдын продукт параметрлери көп тараптуу клапаны бөлүшүү

Жалпысынан
Салмагы	Бир бөлүк көп тараптуу клапан (кг)	5.5
	Аягы плитасы	1.5
	Мунай импорту	7
Орнотуу жайгашкан жер		Каалаган жер
Мунай порт түрү		Жиптүү туташуу
Гидравликалык параметрлер
Бааланган агым	МАЙЛЫК ИНЛЕТ П (Л / Мин)	120
	Мунай порт А, В (L / Min)	70
Басым	Ls (bar)	250
Мунай портунун максималдуу жумушчу басымы	P (bar)	250
	A, B (Bar)	300
	T (bar)	20
	A, B (Bar)	35
Майдын портундагы пилоттук басым		6дан 25ке чейинки көзөмөл ийричин колдонуңуз жана мунайга кирген басымдын (минималдуу 3 бар)
Диапазону
Гидравликалык май		Din51524 Минералдык мунай же vdma24569 hees
Гидравликалык мунай температурасы диапазону (℃)		-20дан 80ге чейин
Viscosity Range V MM2 / S		10 ден 380
Гидравликалык майдын булганган булганышы		20/18/16
Тазалык деңгээли IS04406 (C)		Чыпканын минималдуу фильтрация тактыгы менен β10≥75дин тактыгы менен колдонуу сунушталат
Колдонмо колдонмосу		Май мунай порту
		P, T (a)	P, t (s)	М, лс	A, B, P3	A, B
Торецинти күчөтүү (NM)		50	70	20	50	20
Тутум басымы орнотуу		Ls басымы менен күрөшүү Relief valve
ЭСКЕРТҮҮ: клапан блогун түздөн-түз басым менен чачыңыз

Продукциялардын өзгөчөлүктөрү жана агымдарды бөлүштүрүү көп тараптуу клапан менен бөлүшүү

Өзгөчөлүктөрү:

Басым	300bar
Агып	120Л / мин
Номиналдык басым	250bar (насостук жик)
Номиналдык басым	300shar (Actuator Side)

1. Көзкарандысыз агымдарды бөлүштүрүү (LUDV)

Өзгөрмө насостор үчүн / туруктуу которулуу насостору үчүн

Курулган жүктөө клапан

Түшүрүү функциясы

2.good жооп мүнөздөмөлөрү

3.Reduce чокусу

4. Суу жана муздатуу

5.Блоу кавитациялоо коркунучу

6.Chip түзүмү: мунай инлети; Чип туташуусу аркылуу кеңейтүүгө болот (бир тарапка эң көп туташыңыз, ортомчулук менен 16га чейин туташууга чейин)

7.Control формасы: гидравликалык көзөмөл; кол менен агым контролдоо; Гидравликалык жана кол менен байланышты башкаруу

8. Басым компенсация жүктөлүшү; Жогорку кайталанма; гистерезис төмөн

9. Flowd'нин өзөктүү соруктагы чекти жөнгө салуу үчүн колдонсо болот

10. Жүктүү Reliefal Valve: Чоң өлчөмдөгү пилоттук компакт-компакт картриджи мунай толуктоо функциясы менен

11.Лс кысым чектөө функциясы: Бардык көп тараптуу клапан үчүн колдонулат

Колдонмо:

MWVX12-1X Көп тараптуу клапан негизинен курулуш техникасы, үйүлгөн айдоочу техникалар, башкалары сыяктуу талааларга тиешелүү.
