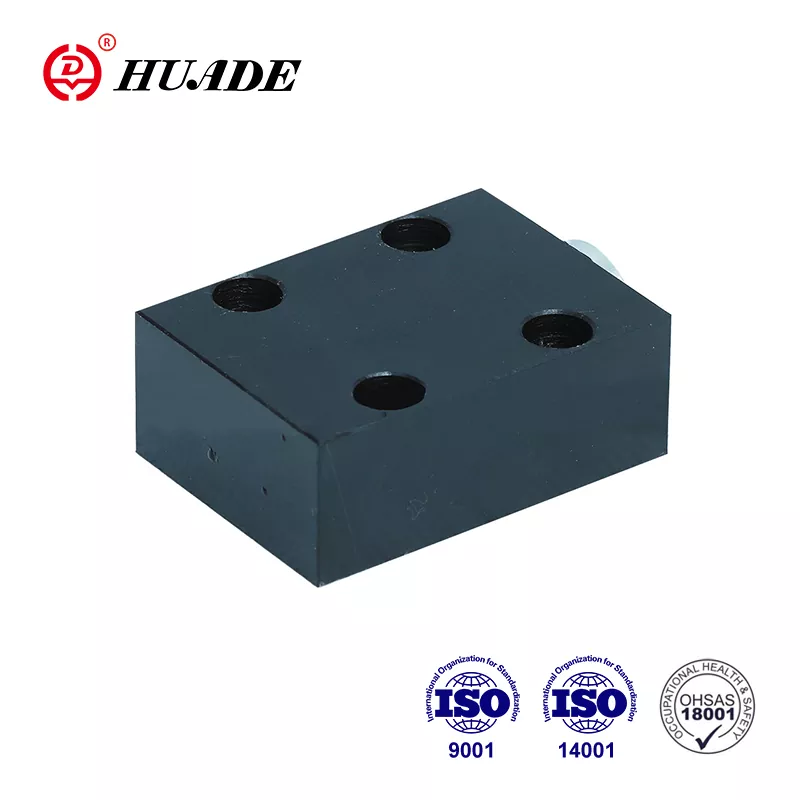

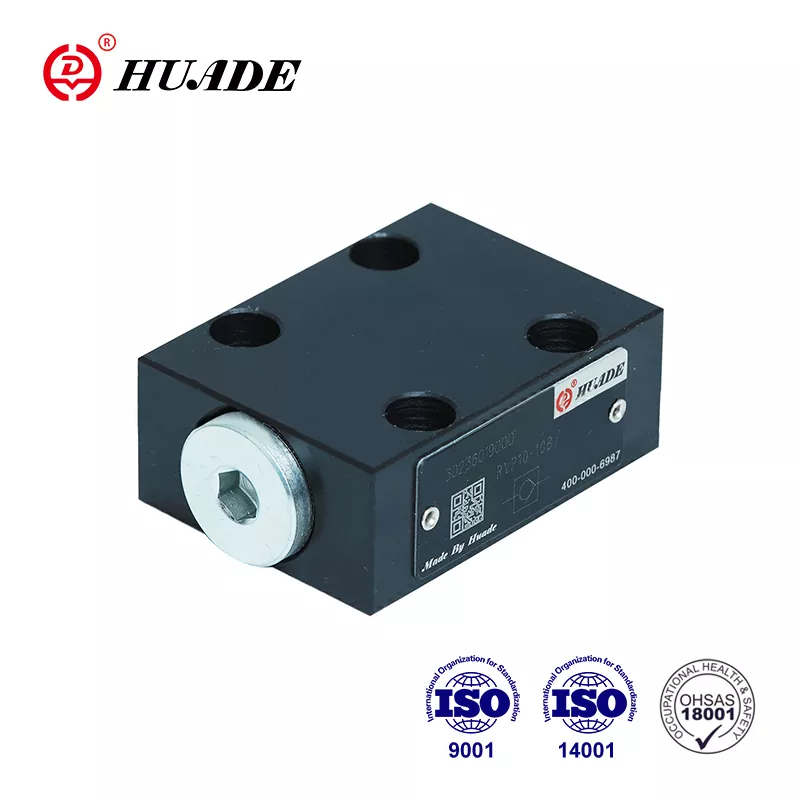

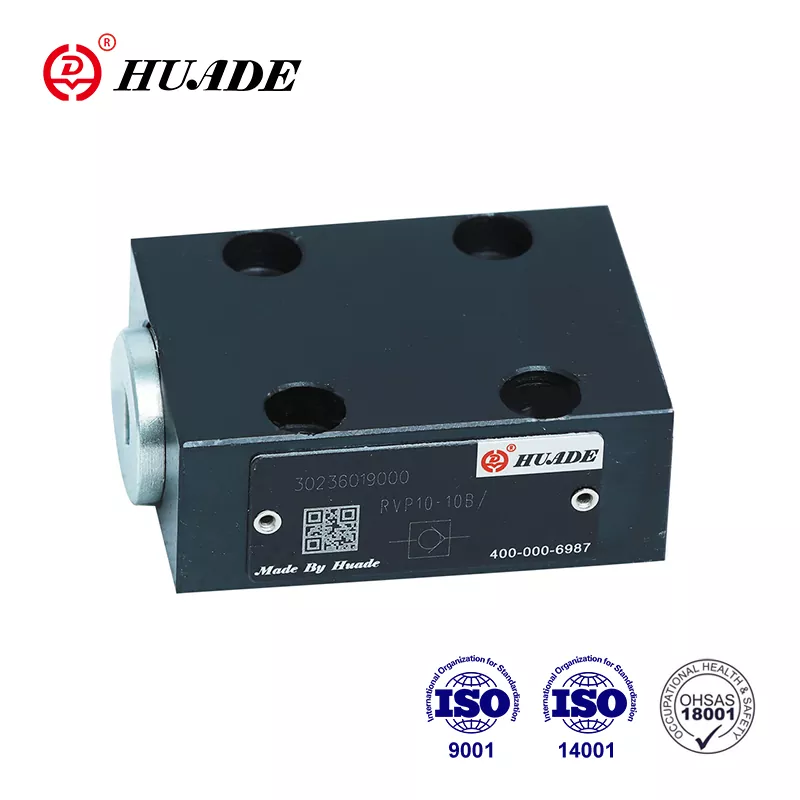

Кытайдын гидравликалык өткөрүү жана башкаруу технологиясы боюнча алдыңкы өндүрүүчүсү катары, Huade® жогорку сапаттагы текшерүү клапаны RVP 8 Rexroth сунуштаган RVP 8 сериясын толугу менен алмаштыра алат. Баасы акылга сыярлык. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® гидротехникалык багыттагы текшерүү клапандары жогорку көрсөткүчкө ээ жана кытай керектөөчүлөрүнүн арасында популярдуу. Huade® гидротехникалык клапандар инженердик жана курулуш машиналарында, металлургияда, станоктордо жана башкаларда кеңири колдонулат. Бардык продукциялар фабрикадан чыкканга чейин катуу сыноодон өтөт. Ар бир текшерүү клапанынын сапатына бир жыл кепилдик беребиз. Кепилдик мөөнөтүнүн ичинде аны оңдоо акысыз.
|
Техникалык маалыматтар |
|||||||||
|
Өлчөмү |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Иштөө басымы, макс (МПа) |
31.5 |
||||||||
|
Ачылган басым (МПа) |
0.05 |
||||||||
|
Басым суюктук |
минералдык майлар же фосфат эфири |
||||||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
||||||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||||||||
|
Оңдоо позициясы |
кошумча |
||||||||
|
Салмагы (Кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Өзгөчөлүктөрү:
▶ Кошумча туташтыруу
▶ Бир багытта агып кетпестен жабуу
Колдонмо:
Текшерүүчү клапан RVP 8 негизинен насостун чыгышында арткы басым клапаны жана айланып өтүүчү клапан катары колдонулат.
Текшерүүчү клапан RVP 8 бир багытта агып жаткан агып чыгууну жакшыраак жабуу жана карама-каршы багытта эркин агымды камсыз кылуу милдети бар. Ал негизинен корпустан (1), поппадан (2) кысуу пружинасынан (3) жана жазгы отургуч (4). Анын боюнча жетектелген попеттин соккусу (2).
тышкы диаметри, механикалык токтотуу менен чектелген. Камтылган кысуу пружинасы (3) жабуу кыймылын колдойт. Мындан тышкары, кысуу пружинасы (3) клапан аркылуу агым жок болсо да, калканчты (2) жабык абалда кармап турат.
Символ
Структура диаграммасы
①Турак жай ②Poppet ③Жаз ④Жазгы отургуч
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек
3. Заводдон чыкканда пластинкасы жок өнүмдөр, эгер керек болсо, атайын буйрутма бериңиз.
4. Клапанды бекитүүчү бурамалар жогорку интенсивдүүлүк деңгээлинде болушу керек (10.9-класс). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз
5. Клапан менен байланышкан беттин оройлугу 0,8/
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
