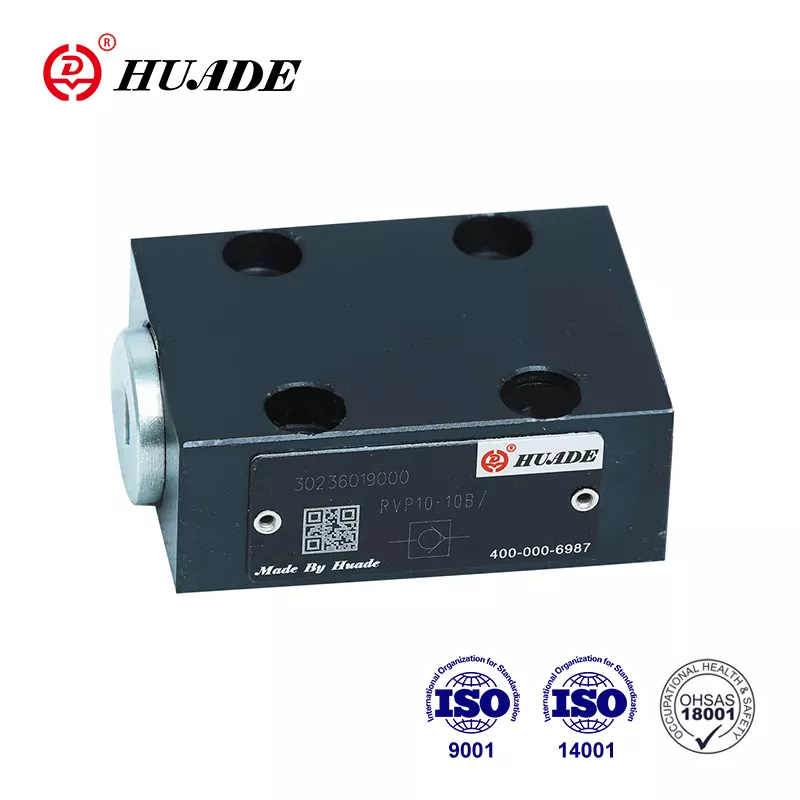

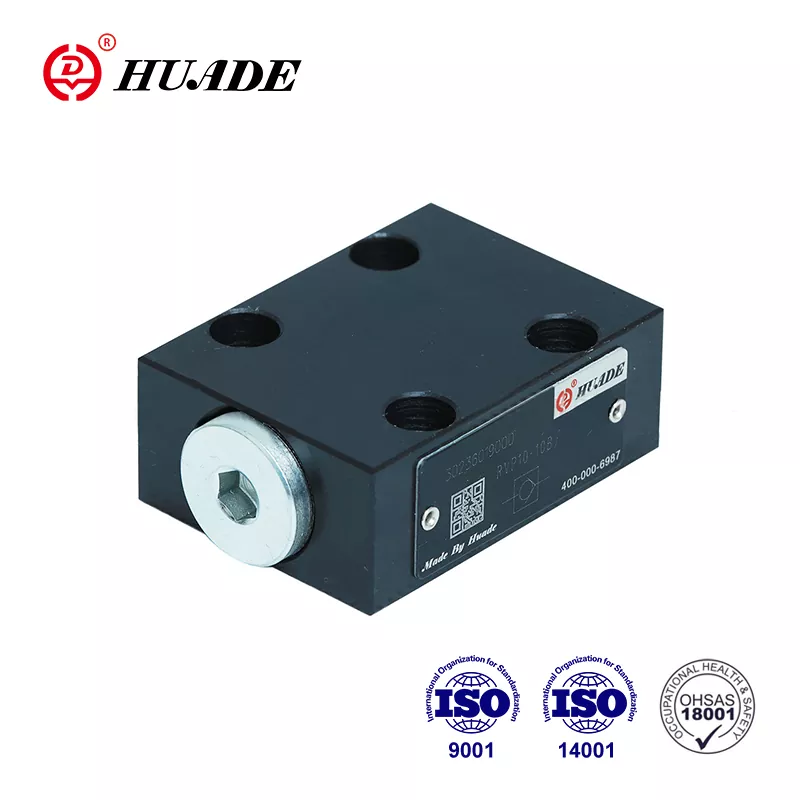

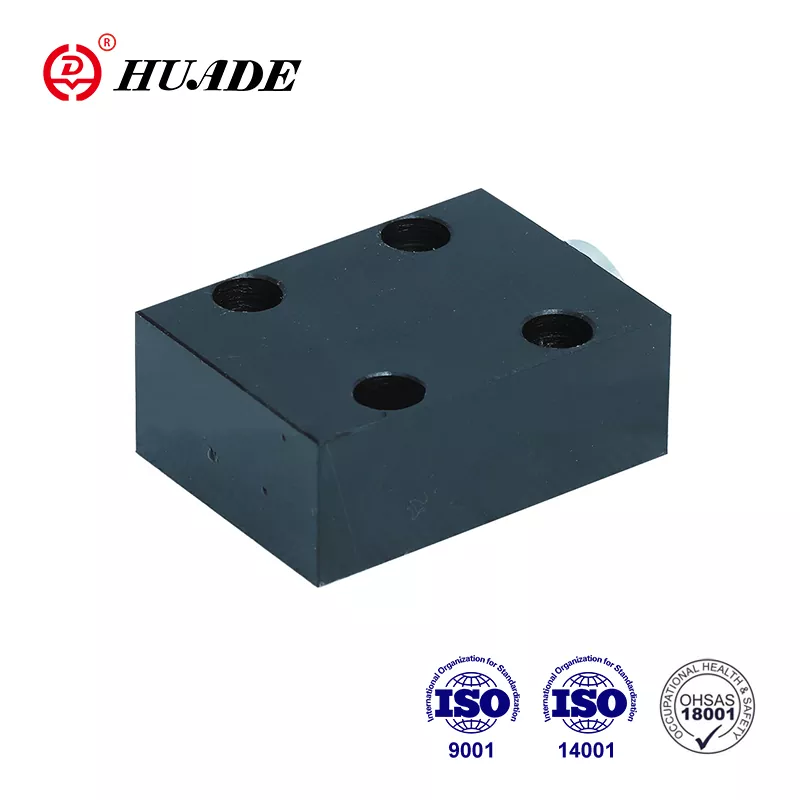

Текшерүү клапаны RVP 6

Rexroth менен 1979-жылдан бери 7 жылдан ашык кызматташуу, Huade® текшерүү клапаны RVP 6 толугу менен Rexroth сунуш кылган бир типтеги клапанды алмаштыра алат. Фабрика ISO9001, ISO14001 жана ISO45001 өттү. Huade анын текшерүү клапандар көп инженердик жана курулуш машиналарын, металлургия, станоктор, ж.б. бардык текшерүү клапан RVP 6 мыкты сапатын камсыз кылуу үчүн фабрика чыкканга чейин катуу сыноодон өтөт колдонулат.

Текшерүү клапанынын продукт параметри RVP 6

Продукттун өзгөчөлүгү жана текшерүү клапанынын колдонулушу RVP 6

Өзгөчөлүктөрү:

▶ Кошумча туташтыруу

▶ Бир багытта агып кетпестен жабуу

Колдонмо:

Текшерүүчү клапан RVP 6 негизинен насостун чыгышында арткы басым клапаны жана айланып өтүүчү клапан катары колдонулат.

Текшерүүчү клапан RVP 6 өндүрүшүнүн деталдары

RVP 6 тибиндеги текшерүү клапанынын милдети, эң жакшысы бир багытта агып жаткан агып чыгууну жабуу жана карама-каршы багытта эркин агымга уруксат берүү. Ал негизинен корпустан (1), калкалоочу (2) кысуу пружинасынан (3) турат, жана жазгы отургуч(4). Анын боюнча жетектелген попеттин соккусу (2).

тышкы диаметри, механикалык токтотуу менен чектелген. Камтылган кысуу пружинасы (3) жабуу кыймылын колдойт. Мындан тышкары, кысуу пружинасы (3) клапан аркылуу агым жок болсо да, калканчты (2) жабык абалда кармап турат.

Символ

Структура диаграммасы

①Турак жай  ②Poppet  ③Жаз  ④Жазгы отургуч

Текшерүү клапаны RVP 6 жөнүндө эскертүү

1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.

2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек

3. Заводдон чыкканда пластинкасы жок өнүмдөр, эгер керек болсо, атайын буйрутма бериңиз.

4. Клапанды бекитүүчү бурамалар жогорку интенсивдүүлүк деңгээлинде болушу керек (10.9-класс). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз

5. Клапан менен байланышкан беттин оройлугу 0,8/

6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
