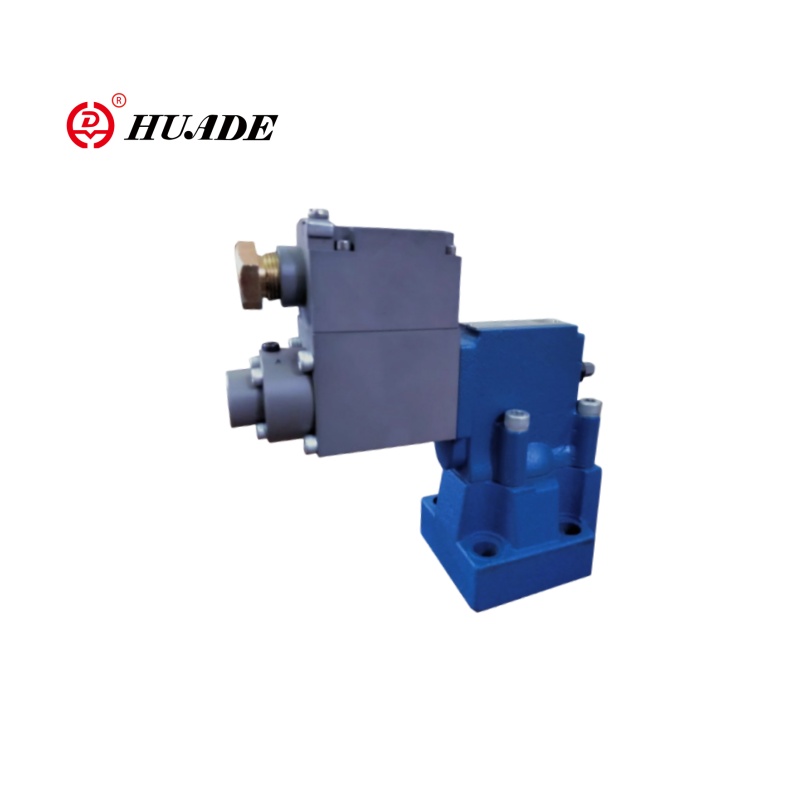

Жарылуу-далилдер - Кыскартуу ДБЕР сериялары - тез күйүүчү жана жарылуучу чөйрөлөр үчүн иштелип чыккан клапанды жөнгө салуучу басым, пропорционалдык басым жөнгө салуу жана коопсуз жарылуучу белгилөө мүнөздөмөлөрү. Пропорционалдуу жардам клеткасы DBE орнотулган механикалык тез жардам көрсөтүү функциясы бар, бийлик өчүрүлгөндө коопсуз басымга которулат. Жана клапандын ядросунда кийүүчү каптоо кызматын кеңейтүүдө.
| Суюктук | Минералдык май nbr жана fkm мөөрүнө ылайыктуу |
| Fkm мөөрү үчүн фосфат этат | |
| Суюктук температуранын диапазону ℃ | -30дан +80 чейин (NBR мөөрү) |
| -20 ден +80 (Fkm мөөрү) | |
| Viscosity Range Mm2/ S | 2.8дан 380 чейин |
| Сызыктуу | ± 3,5% |
| Кайталанма | <± 2% |
| Электр | |
| Кубат булагы | DC |
| Мин.Соленоид учурдагы МА | 100 |
| Max.solenoid учурдагы МА | 800 |
| Coil каршылыгы | 19.5ω 20.5ω, Макс.Варм Мааниси: 28.8ω |
| Иштөө абалы | Үзгүлтүксүз |
| Max.working экологиялык температура | + 50 ℃ |
| 40 DIN 40 050 | IP65 |
Өзгөчөлүктөрү:
-Sub-Plate Station:
- ДОНДУК ПАДАМДАРЫ, ДОНДУК ПРОГРАММАСЫ E жана ISO 6264
- Манифолдстандарда орнотуу үчүн
- 4 басым рейтинги
- Макс. басым чектөө, милдеттүү эмес
- Applifier Type vt-2000 (өзүнчө буйрук бериши керек)
Колдонмо:
Жарылуу-талап кылынган басымы басымын бургулоо платформасынын алдын алуу үчүн (BOP), тешик куралдары, табигый газ кысуу станциялары, казып алуу шаймандары, калкан машиналар, газды бургулоо шаймандары, терең бургулоо шаймандары жана жарылуучу шаймандар.
Мисал:
Жарылуу-Прооф PLC → Жарылуу-Прорционалдуу пропорционалдык күчөтүү → DBE Valve → Гидравликалык актуатор
↑
Жарылуу-далилдүү басым сэндулу (Пикир)
Жарылуу-талап кылынган басым басымы Relief valve DBE пилоттук басым жардам берди. Ал гидравликалык тутумдар менен электрдик сигнал менен басымын үзгүлтүксүз орнотуу үчүн колдонулат.

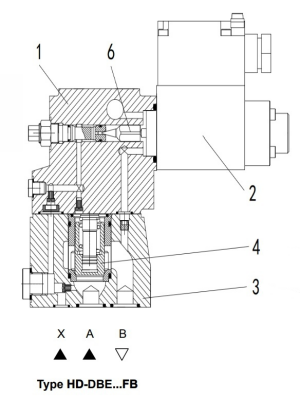

Негизинен бул клапандар пилоттук клапандан турат (1) пропорционалдык соленоид (2) жана негизги клапан (3) негизги типтеги (4).
HD-DBE түрү ... fb
Басымдын чеги электрдик учурдагы наркка байланыштуу жана пропорционалдык соленоид (2) Тутум басымы негизги талаага (4) колдонулат. Ошол эле учурда басым негизги талашка толгон тарабына (4) жана пилоттук пилоттук пилоттук (6) пилоттук клапан аркылуу (1) колдонулат (1). Эгерде гидравликалык күчү соленоиддик күчкө ээ болсо, учкуч поппет (6) ачылат. Пилоттук суюктук резервдик жана басым тамгасына жана басым тамырына чейин, негизги Spool (4). Андан кийин негизги талаа (4) Насостон каналга чейин каналды ачат.

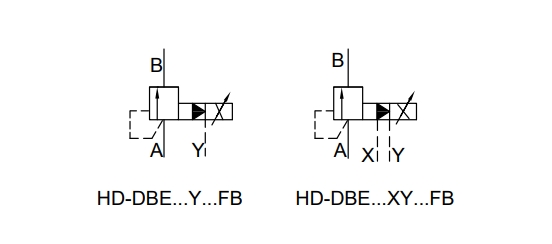

Символу Жарылуу-далилдүү басым Relief valve DBE
