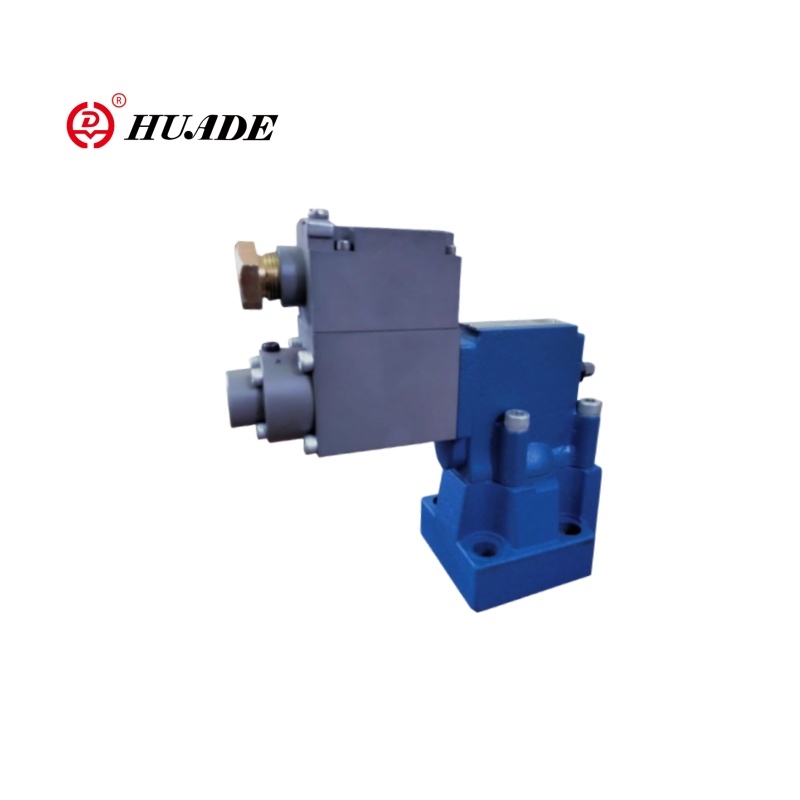

Жарылуу-далилдүү басым менен салыштырганда, Relief Valve DBE, клапан DBEM сериясы жогорку динамикалык жооп жана акылдуу талаптар менен сценарийлерге ылайыктуу. Иштөө басымы 50 ~ 315 бар, агымга чейин 600 л / мин (DBEM 32 модель). Жумушчу чыңалуу - DC 24V. Жарылуу-далилдер басымы Relief valve Dbem биригүү биригүү дизайнды кабыл алат, цифралык интегаралдык күчөтүүчү (Облигациялык модуль), жөнөкөйлөтүлгөн зымдары жана плагиндик кургак-жапкычтагы, ошондуктан багуу үчүн бөлүкчөлөрдү багуунун кажети жок.
| Суюктук | Минералдык май nbr жана fkm мөөрүнө ылайыктуу |
| Fkm мөөрү үчүн фосфат этат | |
| Суюктук температуранын диапазону ℃ | -30дан +80 чейин (NBR мөөрү) |
| -20 ден +80 (Fkm мөөрү) | |
| Viscosity Range Mm2/ S | 2.8дан 380 чейин |
| Сызыктуу | ± 3,5% |
| Кайталанма | <± 2% |
| Электр | |
| Кубат булагы | DC |
| Мин.Соленоид учурдагы МА | 100 |
| Max.solenoid учурдагы МА | 800 |
| Coil каршылыгы | 19.5ω 20.5ω, Макс.Варм Мааниси: 28.8ω |
| Иштөө абалы | Үзгүлтүксүз |
| Max.working экологиялык температура | + 50 ℃ |
| 40 DIN 40 050 | IP65 |
Өзгөчөлүктөрү:
-Sub-Plate Station:
- ДОНДУК ПАДАМДАРЫ, ДОНДУК ПРОГРАММАСЫ E жана ISO 6264
- Манифолдстандарда орнотуу үчүн
- 4 басым рейтинги
- Макс. басым чектөө, милдеттүү эмес
- Applifier Type vt-2000 (өзүнчө буйрук бериши керек)
Колдонмо:
Жарылуу-далилдер басымы Relief клапанынын дбем мунай жана газ өнөр жайында, химиялык жана фармацевтикалык жарылуудан, далил тутумдары, көмүр шахталары, көмүр жана деңиз жер астындагы жабдыктар, кемелер жана деңиз инженериясы кеңири колдонулат.
Мисал:
Жарылуу-Прооф PLC → Dbem Valve (Integrated Obe Amplifier) → Жарылуу-далилдүү басым сэнсору
↓
Profibus-DP автобус
Жарылуу-талап кылынган басым басымы Relief valve Dbem Pilot басымы жеңилдетилген клапан. Ал гидравликалык тутумдар менен электрдик сигнал менен басымын үзгүлтүксүз орнотуу үчүн колдонулат.

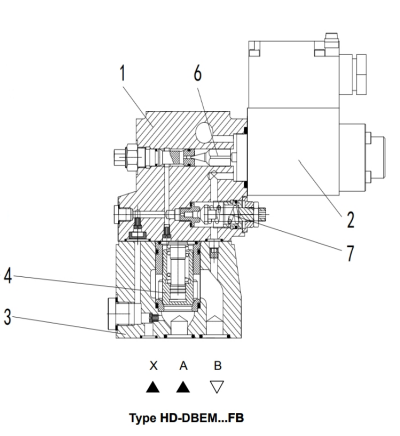

Негизинен бул клапандар пилоттук клапандан турат (1) пропорционалдык соленоид (2) жана негизги клапан (3) негизги типтеги (4).
HD-DBE түрү ... fb
Басымдын чеги электрдик учурдагы наркка байланыштуу жана пропорционалдык соленоид (2) Тутум басымы негизги талаага (4) колдонулат. Ошол эле учурда басым негизги талашка толгон тарабына (4) жана пилоттук пилоттук пилоттук (6) пилоттук клапан аркылуу (1) колдонулат (1). Эгерде гидравликалык күчү соленоиддик күчкө ээ болсо, учкуч поппет (6) ачылат. Пилоттук суюктук резервдик жана басым тамгасына жана басым тамырына чейин, негизги Spool (4). Андан кийин негизги талаа (4) Насостон каналга чейин каналды ачат.
HD-DBEM түрү ... fb
Ыктыярдуу түрдө клапанды кошумча жазгычка жүктөлгөн пилоттук көзөмөл клапан менен камсыз кылууга болот (7), максималдуу басымдын коопсуздугу (кысымга алынган кысым сактоо).

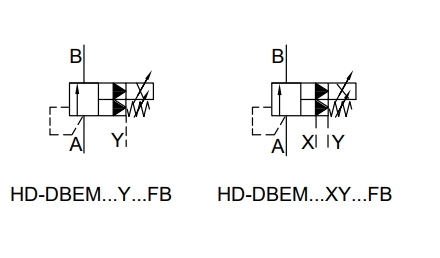

Символу Жарылуу-далилдүү басым Relief Valve Dbem
