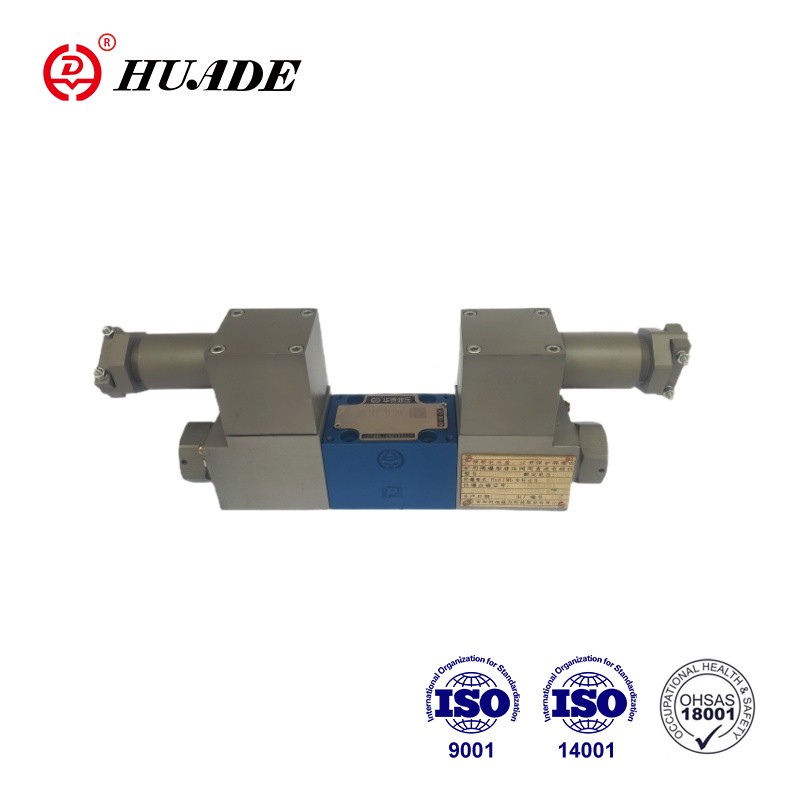

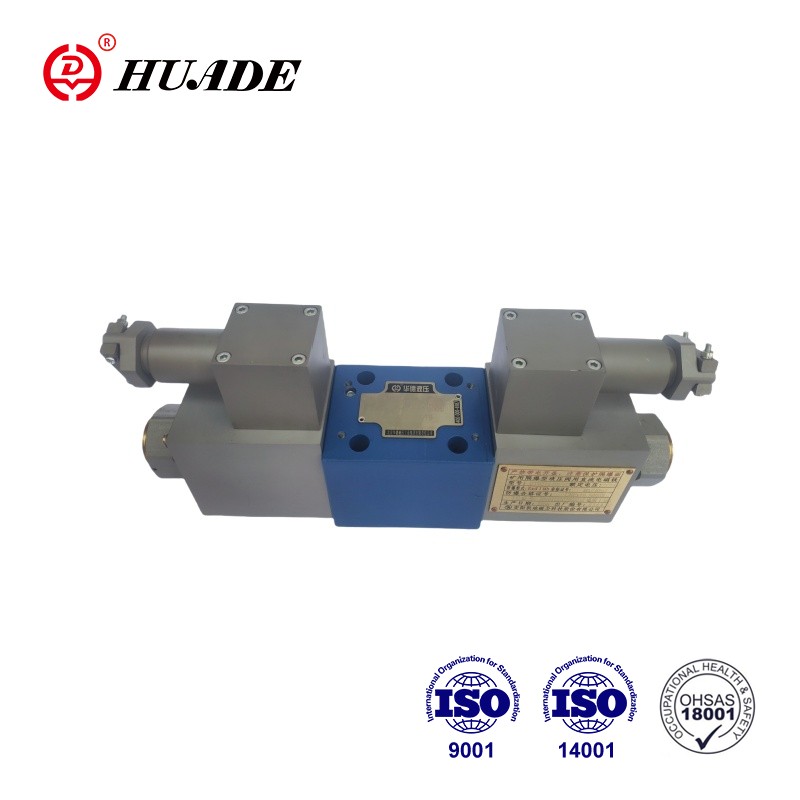

Huade жарылууга каршы пропорционалдык багыттагы клапан 4WRA 6-2X 4/2 жана 4/3 жол пропорционалдык багыттагы клапандар. Алар subplate монтаждоо үчүн түз башкарылуучу компоненттери катары иштелип чыккан. Алар борбордук жип жана алынуучу катушкалуу пропорционалдуу электромагниттердин жардамы менен иштетилет. Соленоиддер же б тышкы башкаруу электроника тарабынан башкарылат. Бул 4WRA 6-2X жарылууга каршы клапан, негизинен, гидравликалык системанын агымын, басымын, ылдамдыгын жана башка параметрлерин так контролдоо талап кылынган аймактарда кеңири колдонууга ээ.
| Гидротехникалык | |||
| Орнотуу | Кошумча, жакшыраак горизонталдуу | ||
| Номиналдуу өлчөмү | 6 | 10 | |
| Салмагы (кг) | 4WRA...2X | 2 | 6.6 |
| Номиналдуу агым Qvnom боюнча △p = 10 бар (L/мин) | 7, 15, 26 | 30, 60 | |
| Гистерезис (%) | ≤5 | ||
| Кайтаруу аралыгы (%) | ≤1 | ||
| Жооп сезгичтиги (%) | ≤ 0,5 | ||
| Максималдуу иштөө басымы | A,B,P порттору (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Басым суюктук | DIN 51524 боюнча минералдык май (HL,HLP). | ||
| Сураныч боюнча башка басым суюктуктар! | |||
| Абанын температурасы диапазону (℃) | 4WRA...2X | -20°Cден 70°Cге чейин(-4°Fтен 158°Fге чейин) | |
| Илешкектүүлүк диапазону (мм2/с) | 20дан 380ге чейин (30дан 46га чейин) | ||
| Суюктуктун тазалыгы классы | NAS1638 класс9 же ISO 4406 класс 20/18/15 | ||
| Электрдик | ||||
| 1) Соленоиддик маалыматтар | ||||
| Чыңалуу түрү | DC | |||
| 4WRA үчүн буйрук мааниси сигналы | ±10Vor4~20mA | |||
| Соленоидге максималдуу ток (A) | 2.5 | 1.5 | 0.8 | |
| Соленоиддик катушка каршылык (Ω) | 20°C муздак маани | 2 | 4.8 | 19.5 |
| Max.warm мааниси | 3 | 7.2 | 28.8 | |
| Милдет (%) | ED100% | |||
| Катушканын максималдуу температурасы (℃) | 150 | |||
| EN60529 клапан коргоо | IP 65 | |||
| 2) Башкаруу электроникасы | ||||
| Күчөткүч | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Берүү чыңалуусу (V) | Номиналдуу чыңалуу | 24 | ||
| Төмөнкү чектөө мааниси | 21/22(4WRA) | |||
| Жогорку чектик маани | 35 | |||
| Күчөткүчтүн кубатын керектөө (A) | Imax | <1.8 | ||
| Импульстук ток | 3 | |||
Өзгөчөлүктөрү:
▶Агымдын багытын жана чоңдугун көзөмөлдөө үчүн түз башкарылган пропорционалдык багыттуу клапан
▶Кошумча монтаждоо үчүн: Портинг үлгүсү ISO4401ге ылайык келет
▶Борбордук жип жана алынуучу катушкасы бар пропорционалдуу электромагниттердин жардамы менен кыймылга келтирүү
▶Жазгы борборлоштурулган башкаруу спуласы
Колдонмо:
4WRA 6-2X жарылуудан корголбогон пропорционалдык багыттуу клапан оор машиналарды жасоодо, станокто, өнөр жай автоматташтырууда колдонулушу мүмкүн.
Клапандар негизинен төмөнкүлөрдөн турат: Корпус (1) монтаждоо бети менен, Башкаруучу катушка (3) кысуу булактары (2), Соленоиддер (4) борбордук жип менен.
Электрмагниттердин (4) кубаты өчүрүлгөндө башкаруучу катушка (3) кысуу пружиналары (2) менен борбордук абалда кармалат.
Пропорционалдуу электромагниттердин (4) бирине кубат берүү аркылуу башкаруучу спулдун (3) түз иштеши, мис. электромагниттин оң жагын башкаруу, андан кийин башкаруу катушкасын (3) электрдик киргизүү сигналына пропорционалдуу солго жылдыруу жана прогрессивдүү агым мүнөздөмөлөрү бар тешик сымал кесилиштер аркылуу Рдан Ага жана Вга Тга туташтыруу.
4WRA(E)...A-2X 2 которуштуруп позициядагы клапандар, бирок электромагниттик "a" менен гана жабдылган. "b" пропорционалдуу электромагниттин ордуна сайгыч (6) орнотулган.
Жарылуудан корголбогон пропорционалдык багыт клапанынын символдору 4WRA 6-2X
