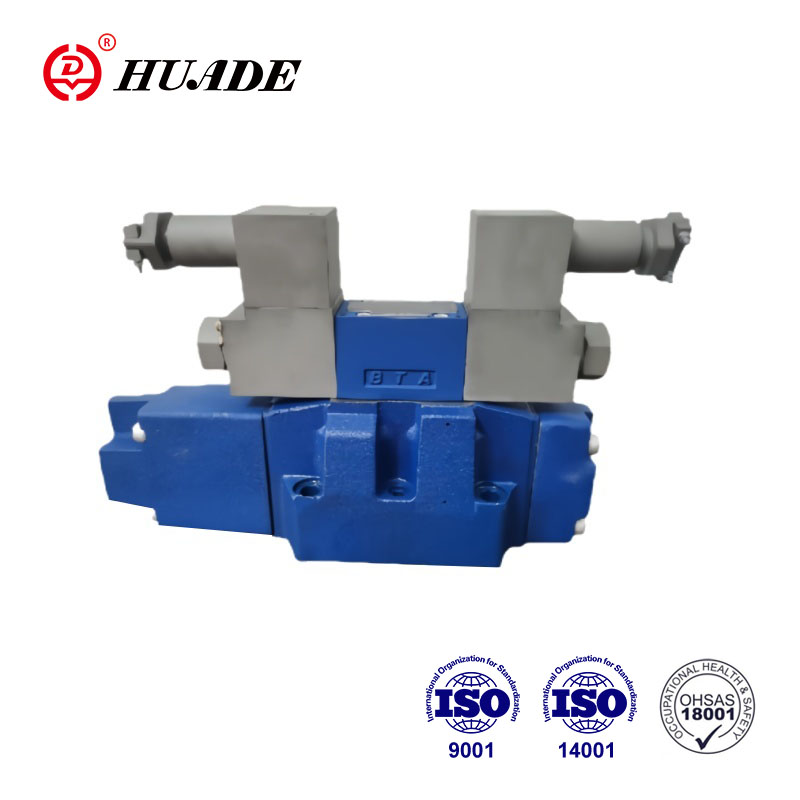

Жарылуудан корголбогон пропорционалдык багыттагы клапан 4WRZ так башкарууну жана жарылууга каршы иштөөнү талап кылган гидротехникалык системаларда кеңири колдонулат. Huade 4WRZ сериясындагы жарылууга каршы клапандар CNEX тастыкталган. Жарылуудан корголбогон рейтингдер жана сертификаттар, адатта, тиешелүү эл аралык стандарттарга ылайык келет. Жарылуудан корголбогон пропорционалдык клапан 4WRZ агымын жөнгө салуучу сезгич мүнөздөмөлөргө ээ, ал гидравликалык системанын басымын, агымын жана багытын так көзөмөлдөөгө жетише алат.
| Генерал | ||
| Клапан түрү | SEP | |
| Орнотуу | кошумча, жакшыраак горизонталдуу | |
| Сактоо температурасы диапазону (℃) | -20дан +80ге чейин | |
| Айлана-чөйрөнүн температурасы диапазону (℃) | -20дан +70ке чейин | |
| Салмагы (Кг) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Гидравликалык (HLPAG.p=100bar менен өлчөнгөн: 40 ℃ ± 5 ℃) | ||||||
| Номиналдуу өлчөмү | 10 | 16 | 25 | 32 | ||
| Иштөө басымы (бар) | Пилоттук клапан | Тышкы пилоттук мунай менен камсыздоо | 30дан 100 барга чейин | |||
| Ички пилоттук мунай менен камсыздоо | 100дөн 350гө чейин "D3" менен гана | |||||
| Негизги клапан | 315ке чейин | 350гө чейин | 350гө чейин | 350гө чейин | ||
| Кайтуу агымынын басымы (бар) | Порт T (порт R) (тышкы пилоттук мунай төгүүчү) | 315ке чейин | 250гө чейин | 250гө чейин | 150гө чейин | |
| Порт T (ички пилоттук мунай төгүүчү) | 30га чейин | 30га чейин | 30га чейин | 30га чейин | ||
| Порт Y | 30га чейин | 30га чейин | 30га чейин | 30га чейин | ||
| Пилоттук май көлөмүнүн кириш сигналы 0-100 % (см) | 1.7 | 4.6 | 10 | 26.5 | ||
| Кадамдуу кириш сигналы менен X жана Y портундагы пилоттук мунай агымы 0-100 % (L/мин) | 3.5 | 5.5 | 7 | 15.9 | ||
| Негизги клапандын агымы (л/мин) | 170ге чейин | 460 чейин | 870ге чейин | 1600 чейин | ||
| Гидравликалык суюктук | DIN 51524 боюнча минералдык май (HL, HLP) суроо боюнча кошумча суюктуктар! | |||||
| Гидравликалык суюктуктун температура диапазону (℃) | -20дан +80ге чейин (жакшы +40тан +50гө чейин) | |||||
| Илешкектүүлүк диапазону (мм2/с) | 20дан 380ге чейин (30дан 46га чейин) | |||||
| Булгануу даражасы | басым суюктуктун булгануу максималдуу жол берилген даражасы NAS 1638 же ISO 4406 (c) | Минималдуу кармоо ылдамдыгы βx≥ 75 болгон чыпка сунушталат | ||||
| Пилоттук клапан | NAS 1638 класс 7 | x=5 | ||||
| Негизги клапан | NAS 1638 класс 9 | x=15 | ||||
| Гистерезис (%) | ≤ 6 | |||||
| Электрдик | ||
| Клапан түрү | SEP | |
| EN 60529 боюнча клапанды коргоо түрү | IP65 кабелдик розетка орнотулган жана кулпуланган | |
| Чыңалуу түрү | DC | |
| Буйрук маанисинин дал келиши (%) | 15 | |
| Макс. учурдагы (A) | 1.5 | |
| Соленоиддик катушка каршылык (Ω) | 20 ℃ муздак баасы | 4.8 |
| Макс. жылуу баа | 7.2 | |
| Милдет (%) | 100 | |
| Катушканын температурасы (℃) | 150гө чейин | |
| EN 60529 боюнча клапан коргоо | орнотулган жана белгиленген плагин туташтыргычы менен IP65 | |
| Башкаруу электроникасы | ||
| WRZ түрү үчүн тышкы күчөткүч | VT-VSPA2-1-L2X/... | |
| Буйрук мааниси сигналы | Киргизилген чыңалуу "A1" (V) | V±10 |
| Учурдагы киргизүү "F1" (мА) | 4төн 20га чейин | |
Өзгөчөлүктөрү:
▶Агымдын багытын жана чоңдугун көзөмөлдөө үчүн пилоттук пропорционалдуу багыттуу клапан башкарат
▶Иштөө борбордук жип жана ажыратылуучу катушкалуу пропорционалдуу соленоиддер аркылуу ишке ашырылат
▶Пластинаны орнотуу үчүн:
Үлгү ISO 4401 жана DIN 2430га өтүү
▶Жазгы борборлоштурулган башкаруу спуласы
▶4WRZE: Интегралдык электроника (OBE) чыңалуу киргизүү же ток киргизүү (A1 resp. F1)
▶4WRZ: байланышкан башкаруу электроникасы (өзүнчө тартип)
Колдонмо:
Жарылууга каршы багытталган клапан 4WRZ-L7X катушкаларды казып алууда, көмүр казуу машиналарында, металлургиялык машиналарда багытты жана агымды көзөмөлдөө үчүн колдонулат.
■Пилоттук клапан түрү 3DREP 6...
Пилоттук клапан пропорционалдуу электромагниттик 3 тараптуу басымды азайтуучу клапан болуп саналат. Ал электрдик кириш сигналын пропорционалдуу басым чыгаруу сигналына айландыруу үчүн колдонулат жана бардык 4WRZ... клапандарда колдонулат.
Пропорционалдык соленоиддер борбордук жип жана ажыратылуучу катушка менен башкарылуучу DC нымдуу пин электромагниттери. Соленоид кошумча түрдө тышкы электроника тарабынан башкарылат.
Дизайн:
Клапан негизинен төмөнкүлөрдөн турат:
– Турак жай (1)
– басымды өлчөөчү катушкалар (3 жана 4) менен башкаруу катушкасы (2)
– Соленоиддер (5 жана 6) борбордук жип менен
Иш принциби
– Соленоиддер (5 жана 6) токтун өчүрүлгөн абалында болгондо, башкаруучу спул (2) кармалат.
борбордук абалда кысуу пружиналары менен
– Пропорционалдуу электромагнитке кубат берүү аркылуу башкаруучу катушканын (2) түз иштөөсү, мис. электромагниттик "а" (5) кубаттандыруу. Басым өлчөө катушкасы (3) жана башкаруучу катушка (2) электрдик кирүүчү сигналга пропорционалдуу солго жылдырылат; Прогрессивдүү агым мүнөздөмөлөрү бар тешик сымал кесилиштер аркылуу Рдан Бга жана Адан Тга туташуу; Соленоидди (5) энергиясыздандыруу, башкаруу катушкасы (2) кысуу пружинасы менен борбордук абалга кайтарылат, Борбордук абалда А жана В порттору Т үчүн ачык, б.а. кандайдыр бир чектөөлөр.
– Кол менен жокко чыгаруу, кошумча, анын жардамы менен башкаруучу катушканы (2) соленоидди кубаттандырууну талап кылбастан жылдырууга болот.
Эскертүүлөр:
3DREP 6 түрү:Резервуардын линиясынын агып кетишине жол бербөө керек. Тиешелүү орнотуу кырдаалында алдын ала жүктөө клапаны орнотулушу керек (алдын ала жүктөө басымы болжол менен 2 бар).
Эки катушка орундуу пилоттук клапан
(3DREP 6...B... түрү)
Негизинен, бул клапан версиясынын функциясы үч спулдун орду бар клапандыкына туура келет. Бирок, бул 2-позициялуу клапан электромагниттик "a" (5) менен гана камсыз кылынат. 2-пропорционалдык электромагниттин ордуна сайгыч бурама (7) орнотулган.
■Учкуч башкарган пропорционалдык багыттуу клапандар түрү 4WRZ...
4WRZ тибиндеги клапандар... пропорционалдуу электромагниттик башкаруу менен пилоттук башкарылуучу багыттуу клапандар. Алар агымдын багытын жана чоңдугун көзөмөлдөйт.
Дизайн:
Клапандар негизинен төмөнкүлөрдөн турат:
– Пилоттук клапан (9) пропорционалдуу электромагниттери (5 жана 6), башкаруу спуласы (2) жана тешик тыгындары (15) менен.
– Негизги катушка (11) жана борборлоштуруучу пружинага (12) ээ негизги клапан (10).
Иш принциби
– Соленоиддер (5 жана 6) энергиядан ажыратылганда, негизги катушка (11) борборлоштуруучу пружиналар (12) менен борбордук абалда кармалат.
– 1thAe TmBain катушкасын (11) пилоттук клапан (9) аркылуу иштетүү, негизги катушка пропорционалдуу жылдырылат, катушканын абалына жараша агым Рдан Ага жана Вден T(R) же Рден Бга жана Адан Т (R).
мис. электромагниттик "b" (6) кубаттандыруу менен башкаруу катушкасы (2) оңго жылдырылат, пилоттук май пилоттук клапан (9) аркылуу басым камерасына (13) берилет жана негизги катушканы (11) пропорцияда жылдырат. электрдик киргизүү сигналына; Прогрессивдүү агымы бар тешик сымал кесилиштер аркылуу Рдан Ага жана Вга Тга туташуу.
өзгөчөлүктөрү.
Электрмагниттин (6), башкаруучу спулдун (2) жана негизги катушканын (11) токтун өчүрүлүшү борбордук абалга кайтарылат.
– Пилоттук майдын пилоттук клапанга P порту аркылуу ички же тышкы X порту аркылуу берүү.
– Кошумча кол менен алмаштыруунун жардамы менен башкаруучу катушканы (2) соленоидди кубаттандырууну талап кылбастан жылдырууга болот.
Эскертүүлөр:
Системанын басымы 100бардан жогору болсо, пилоттук клапан (9) менен негизги клапан (10) ортосунда D3 типтеги пилоттук басымды төмөндөтүүчү модуль (14) орнотулушу керек.
Жарылуудан корголгон пропорционалдык багыттуу клапан 4WRZ символдору
