Гидравликалык системалар менен иштөөдө, туура багыттуу контролдук клапанды тандап, ишиңизди жасай алат же бузат. Босх рексотунан багыт алуучунун багыттагы клапвасы 10 өнөр жай орнотууларда жана жүйөлүү себептерден улам популярдуу тандоо болуп калды. Бул кол менен иштетилген клапан жогорку басым жана жогорку басымдуу деңгээлдерди иштеп чыгат, ал дал келүү кыйын, ал дал келүү кыйын.
WMM 10 кылат
Граждандык контролдук клапан WMM 10 өнөр жай техникаларында гидравликалык суюктукту кол менен көзөмөлдөө үчүн иштелип чыккан. Аны бөлүп салган нерсе, порттордун портторунда 315 тилкеге чейин басым жасоо жөндөмү, Агымдын ставкаларына 160 литрге жетет. Бул сандар материя зат, анткени алар клапанды чоң гидравликалык активдерди көзөмөлдөө убактысына же тактыгына каршы турбастан көзөмөлдөп турууга жол беришет.
Клапан жөнөкөй, бирок натыйжалуу долбоорду колдонот. Кол менен колдонмоңузду жылдырууда, ал гидравликалык суюктук агымын багыттаган ички Spool өзгөрөт. Бул түздөн-түз механикалык туташуу операторлорду машыктыруу же өзгөчө кырдаалдар учурунда өзгөчө баалуу деп эсептеген операторлорго токтоосуз жоопкерчилик жана көзөмөл жүргүзөт. Көбүнчө, май айышуулугуна жараша 10 жана 45 миллисекундга чейин созулат.
Техникалык мүнөздөмөлөрдү түшүнүү
Д 005 же 5-орундуу деп аталган NG10 өлчөмүндөгү стандарттуу стандарт Тутум дизайны боюнча ийкемдүүлүгүнө сизге ийкемдүүлүктү берип, 4,3 жана 4,4 килограммга чейин жана каалаган абалда орнотулушу мүмкүн.
Көбүнчө көңүл бурулбай турган бир деталь, бирок порттун кысымы. Жумушчу порттор 315 бар, t порту (кайтаруу сызыгын) 300 барда максимум чыгара алат. Гидравликалык схемаңызды иштеп чыкканда бул айырмачылык маселелер. Кайтарым чегинде жогорку басым шыпыргычты күтүүсүздөн алып келиши мүмкүн, бул эмне үчүн бир нече инженерлер дизайнын контролдук клапаны колдонуп, бир нече басымын кайтарып берүү линиялары WMOS 10.
Кластты жандыруу үчүн керектүү иштөө күчү конфигурацияга көз каранды. Жазгы-кайтуу моделдери 18ден 20га чейин жаңы футка муктаж ("F" моделде "F" менен белгиленет) 30дан 40ка чейин жазууну талап кылат. Торпосун кармабастан, клапаны орнотпостон, клапаны орнотууңуз керек болгондо, ал жакындагы өзгөчөлүктү кулпулайт, бул сиз туткунга ээ болбостон, пайдалуу.
Моделдин моделин кантип окууга болот
Моделдин кодун түшүнүү оң клапанды тартуулайт. 4wmm10e5x / f сыяктуу типтүү код конкреттүү компоненттерге бөлүнөт. "4" көрсөткөн төрт портторду көрсөтөт, "WMM", "10" деген сөздүн айтымында, "10" деген сөздүн айтымында, "10", "Э.К. Нейтралдуу портторду бөгөттөлгөн", "5x" (бул учурда бардык порттар бөгөттөлөт), ал эми "F" дегенди билдирет.
Түзмөктүн символу сиздин системаңыздын кандайча жүрүм-турумун өзгөртө алат. "E" типтеги бардык портторду бейтарап абалда бөгөттөт, ал сиздин актуаторлоруңуздагы дрейфтердин алдын алат. "W" Spool бардык портторду бейтараптагы борборлорго туташтырат, ал насосту түшүрөт жана жылуулукту жогорулатат. "J" спулу төмөн ылдамдыкта иштөө үчүн жакшы болгон сериялуу схемасын жаратат. Туура эмес типтеги түрүн тандоо иштери маселелерине алып келиши мүмкүн, андыктан тутумдун муктаждыктарын түшүнүүгө убакыт бөлүү керек.
Гидравликалык суюктуктун шайкештиги
Багытталган контролдук клапан WMM 10 Ар кандай гидравликалык суюктуктар менен иштейт, бирок ар бир түргө белгилүү бир талаптарга ээ. HL же HLP сыяктуу стандарттык минералдык майлар HETG суюктуктары сыяктуу биологиялык биологиялык биодридрлдүү опцияларды дагы колдонот, ал эми суюктуктарды ар тараптуу түрдө колдонушат.
Суу отургузуучу суюктук суюктуктар (HFC) атайын кыйынчылыктарды сунуштайт. HFC суюктуктарын багыттоо учурунда, багыты боюнча багытталган клапан менен Клапандын күтүлгөн өмүрү, ошондой эле HFC суюктуктары менен 50дөн 100 пайызга чейин түшөт. Капитацияны алдын алуу үчүн, кайтаруу портту иштеп чыгуу порттун болжол менен 20 пайызына алдын-ала жүктөңүз. Бул кошумча талаптар менчиктин жалпы наркын көтөрөт, ошондуктан сиз HFC суюктуктарын карап чыксаңыз, чечимиңизге жараша болот.
Операция температурасы мөөр материалы менен өзгөрөт. NBR мөөрү терс 30га чейин, суюктуктун өзү үчүн позитивдүү 80 градуска чейин иштейт, ал эми айлана-чөйрөнүн температурасы терс 20 жана позитивдүү 70 градуска чейин калышы керек. Fkm мөөрү терсден 200 градуска чейин 50 градуска чейин чуркап, суюктуктун температурасы үчүн позитивдүү 80 градуска чейин.
Тутумуңузду таза сактоо
Мунай тазалык клапан спектакльинде чоң өзгөрүүлөрдү жасайт. Багытталган контролдук клапан WMM 10 ISO 4406 классынын суюктугун талап кылат, 20/18/15 же андан да жакшы. Бул техникалык ашыкча сезилиши мүмкүн, бирок булгануу - бул булгануу - бул кол менен иштетилген клапандарды кол менен иштетүү үчүн алдыңкы себеп. Жада калса кичинекей бөлүкчөлөрдүн жыпар жыттуу заттар менен курчуп, клапанды жайбаракат же жайыраак жылдырууга себеп болот.
Жогорку сапаттагы чыпкалоо тутумун орнотуу узак мөөнөттүү келечекте төлөйт. Клапандын кооптуу болбой турган мезгилине (MTTFD) орточо убакытка чейин таза шарттарда 150 жылга жетет, бул клапанын өзү өтө ишенимдүү экендигин көрсөтөт. Эң көп ийгиликсиздик, булганган мунай, туура эмес орнотуу, же көрсөтүлгөн басымдын чегинен тышкары жерде иштөө же иштеп жаткан тышкы факторлорго байкалат.
Жалпы маселелер жана чечимдер
Бекер контролдук клапанындагы эң көп кездешүүчү көйгөй катары каралып жаткан чукул чабуулдар 10. Адатта, бөлүкчөлөрдүн тегерегиндеги бөлүкчөлөрдүн айланасында же муздак температурада тез температурада иштеп жатканда болот. Чечим мунай тазалыгын сактоону жана гидравликалык суюктуктун илешүүсүн камсыз кылуу үчүн экинчи диапазонунда 2,8ден 500 чарчы чарчы миллиметрдин чегинде бойдон калууда.
Кыйынчылыктардагы версиялардагы күтүлбөгөн версиялардын кыймылы болжол менен 30дан 40ка чейин Ньютонду кармап турганда, болжолдонгон версиялардын күтүлбөгөн кыймылы болушу мүмкүн. Бул коопсуздук тобокелдигин жаратат, анткени клапан оператордук киргизүүсүз өзгөрүлүшү мүмкүн. Кайра сызык сызыгындагы чек араны кошуу же өзүнчө басымдын кайтарымдуулугун долбоорлоо бул көйгөйдү чечет.
Убакыттын өтүшү менен мөөрдүн агымы убакыттын өтүшү менен мөөрдү кадимки көрүнүшкө кийип жүрөт. Кадимки текшерүүдөн өткөндүктөн, чакан агып кетмейинче, бул эрте кармалып турат. Мөөрдү алмаштырууда, гидравликалык суюктукка мөөр материалына дал келгениңизди текшериңиз.
Баасы жана альтернативалар

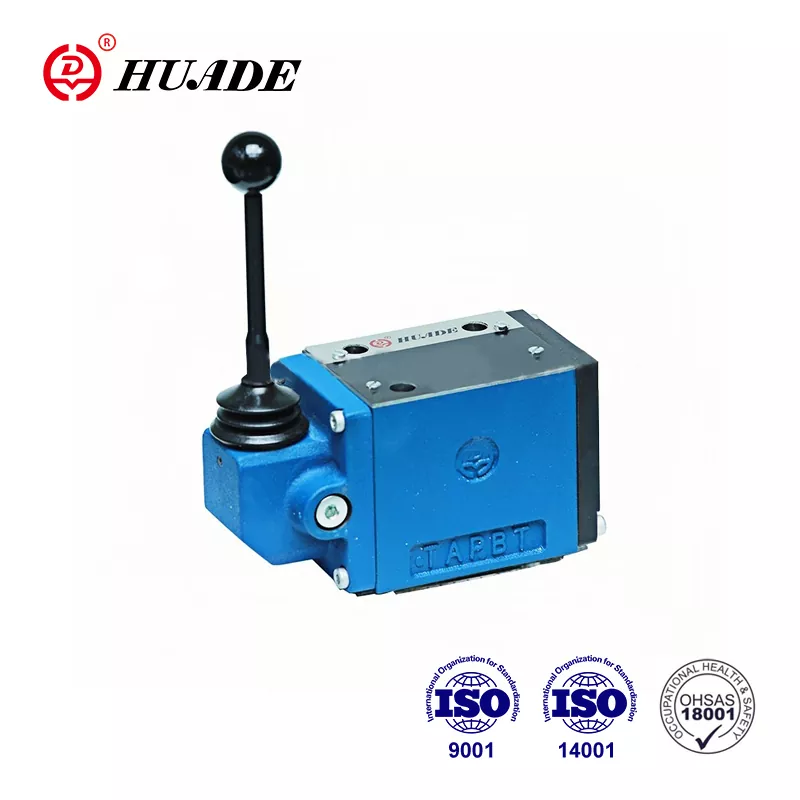

Босч рексотунан багыт алуучунун багыты боюнча 1,191 доллардан 1,141 доллардан 1,14 АКШ доллары менен 1,14 АКШ долларын түзөт. Бул баа инженердик сапатты жана сертификаттоону чагылдырат. Хуэйд сыяктуу 382 АКШ долларына чейин 382 АКШ долларына чейин арзандатылган альтернативаларга чейинки арзан альтернативалар жана NG10 шайкештиги, бирок алар тобокелдиктер менен келишет.
Кытай өндүрүүчүлөрү функционалдык жактан окшош клапандыктарды арзан баада өндүрүшөт. Гуаде 9га барабар бир эквивалентти сунуштайт, ал 315 бар басымдагы жана мүнөтүнө 160 литр агымына 160 литр агымына дал келген. Суроо чыгымдарды үнөмдөө, мүмкүн болуучу тобокелдиктердин тактык, документтердин сапатын жана узак мөөнөттүү колдоо боюнча тобокелдиктерди негиздеген болобу деген суроо туулат.
Альтернативдүүлүктү салыштырганда, моделдик номур эмес, анык айырмачылыктарга көңүл буруңуз. Айрым NG6 клапулдары ушул сыяктуу атка ылайык, бирок тутумуңузга 80 литрди иштетет, бул сиздин тутумуңузду кыйнайт. Ар кандай альтернатива чынында эле бир мүнөттүн ичинде 160 литрге жетет деп ырастаңыз, ал чоңураак актуорлор үчүн күчтүү контролдук клапанга жетектейт.
Орнотуу мыкты тажрыйбалар
Багытындагы багыттагы клапанды туура орнотуу WMM 10 орнотуу бети менен башталат. 24340 а же ISO 4401-05-04-0-05 стандартына шайкеш келген субптаттын курамына кирет. Топтомдукка орнотуу үчүн момент жана клапан менен субпаттын ортосундагы туура мөөрдү колдонуңуз. Ал тургай, кичинекей орнотуу кетирилген каталары ички агып кетүүгө же төмөндөтүүнү алып келиши мүмкүн.
Түтүк өлчөмүн көптөгөн адамдар билишет. Аграфтын ставкаларына 160 литрге 160 литрге чейин, кичине түтүктөр ашыкча басым тамчыларын жана жылуулукту пайда кылат. Ретикалык сызык, айрыкча, шаймандарга тиешелүү өлчөмгө муктаж, анткени t портунда басымдын төмөндүгүнөн улам жетиштүү өлчөмдө талап кылынат.
Бийликтин агым чендеринин ставкаларын, дроссель картриджин орнотуу Шоктун толкундарын жана кавитациясына жол бербейт. A B08 картридж 0,8 миллиметр чиркөөсү менен картриджиңиз жакшы башталышка ээ болот, бирок сиздин колдонмоңузду өзгөртүүгө муктаж болушу мүмкүн. Бул кичинекей кошумча кошумча жүктөрдү күтүлбөгөн өзгөрүүлөр менен түздөн-түз тутумда бир кыйла коргойт.
Техникалык тейлөө стратегиясы
Иштетүүчү техникалык тейлөө ыкмасы Бекер контролдун клапанынын 150 жылдык мөөнөтүн көбөйтөт. Тестирлөө бөлүкчөлөрдүн санын эсептөө, илешкектүүлүк жана нымдуулукту минималдуу түрдө камтышы керек.
Чыпка алмаштыруу интервалдары сиздин иштөө чөйрөсүңүзгө жана булгануу ылдамдыгына жараша болот. Чаң айлануучу чөйрөлөр бир айлык чыпка өзгөрүүлөргө муктаж болушу мүмкүн, ал эми өнөр жай орнотуулары бир нече айга жетиши мүмкүн. Чыпкаларды алмаштыруудан мурун, дифференциалдык басым сигнализациясын күтпөңүз, анткени кээ бир зыян келтирилген болушу мүмкүн.
Мөөрдү алмаштыруу Иштөө убактысы жана басым циклдеринин негизинде болжолдонуучу графикти карайт. Боштуктуу мөөрдүн штрихтерин кармап туруу убактысы зарыл болгондо, иштебей калуу азайып кетет. Келечектеги муктаждыктарды болжолдоого жардам берген үлгүлөрдү аныктоо үчүн техникалык тейлөө иш-чараларыңызды документтештириңиз.
Качан wmet 10 тандоо керек
Багытталган контролдук клапан Wmm 10 Кол менен көзөмөлдөөчү колдонмонун артыкчылыктарын камсыз кылган тиркемелерде артыкчылык берилет. Машинаны орнотууну орнотуу жол-жоболору көбүнчө түздөн-түз сезүүдөн жана кол салуунун клапандарына тезинен чара көрүлөт. Тез жардамды жокко чыгаруу тутумдары электр туталуулары учурунда да, аталган клапандарды жактырышат, анткени алар электрдик бузулуулар учурунда да иштешет.
Чоң курулуш жабдуулары, машинанын куралдары жана пресс WMIM 10 үчүн типтүү тиркемелерин билдирет. Детенттүү вариант башка тапшырмаларга катышып жатканда, жөндөө керек болгон тиркемелерди жайгаштыруу үчүн жакшы иштейт.
Бирок, клапан ар бир жагдай үчүн идеалдуу эмес. Алыскы көзөмөлдү талап кылган автоматташтырылган системалар, анын ордуна электр жобекстелген клапандарды колдонушу керек. Так агымдарды жөнөкөйлөтүлгөндөн тышкары, жөнөкөй агымдарды башкарууну талап кылган тиркемелер пропорционалдуу клапандар керек болушу мүмкүн. Бул чектөөлөрдү түшүнүү сизге керектүү муктаждыктарыңыз үчүн оң клапанды тандоого жардам берет.
Акыркы ой
Багытталган контролдук клапан WMM 10 Жетилген Гидравликалык технологияны чагылдырат, ал туура колдонулганда ишенимдүү гидравликалык технологияны билдирет. Анын 315 тилкесинин басымдуу рейтинги жана мүнөтүнө 160 литр кубаттуулугу NG10 өлчөмүндөгү класс классындагы кеңсектин клапандарынын катарына кирет. 150-жылкы MTTFD фигурасы катуу инженерияны чагылдырат, бирок булга жетишүү үчүн, бул системаны тазалоо жана туура тейлөө үчүн көңүл бурууну талап кылат.
Жаңы тутумду иштеп чыгууда же иштеп жаткан клапанды алмаштырууда, клапандын мүмкүнчүлүктөрүнө ылайыкташтырууга багытталган. Жогорку өзгөчөлүктөр ар дайым жакшыраак иштөө дегенди билдирбейт деп ойлобоңуз. Тийиштүү өлчөмдөгү жана багытталган багытты көзөмөлдөөчү клапан WMM 10 башкаруучу башкаруучулардын көпчүлүгүнөн чыгат.
OEM жана альтернативдүү жеткирүүчүлөрдүн ортосундагы чечим, акыры, тобокелдиктериңиз толеранттуулугуңузга жана чыгымдарды эсептөөңүзгө жараша болот. Баштапкы баа айырмачылыктары жагымдуу көрүнөт, бирок техникалык колдоо, документтердин сапатынын жана кепилдикти камтуу маанисине жагымдуу көрүнөт. Өткөрүп салган чыгымдарды көтөргөн критикалык тиркемелер үчүн, адатта, еем опциясы, адатта, жогору көтөрүлүшкө карабастан, каржылык мааниге ээ.
Граждандык контролдук клапанынын техникалык деталдарын түшүнүү WMM 10 сиз тактоо, орнотуу жана техникалык тейлөө жөнүндө маалыматтуу чечимдерди кабыл алууга жардам берет. Бул билим түздөн-түз системанын натыйжалуулугун жана узак компонентке түздөн-түз которулат, бул сиздин түбү сиздин түбүңүздү жакшыртат.
