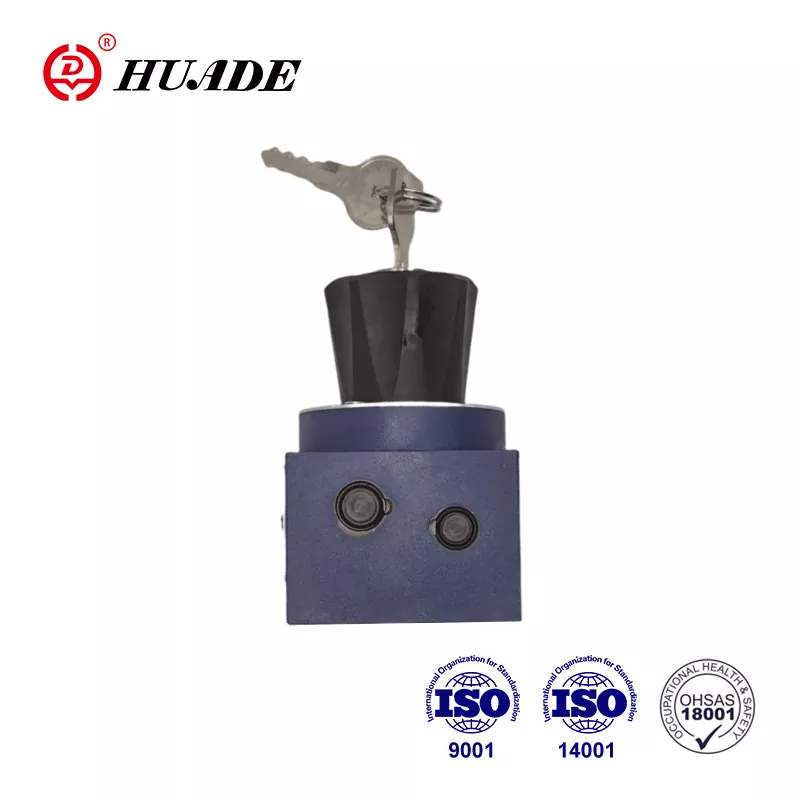

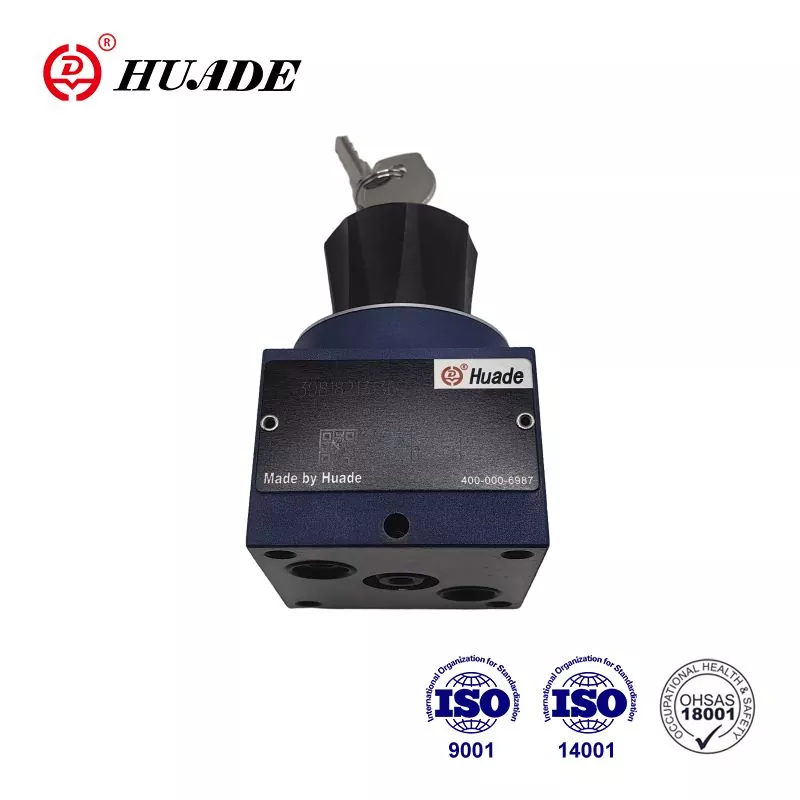

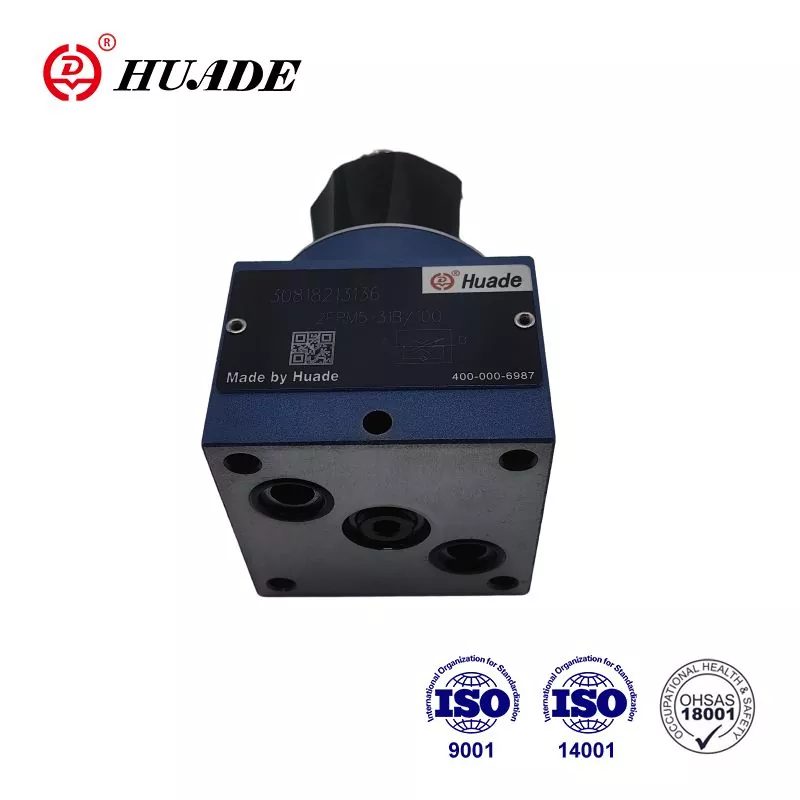

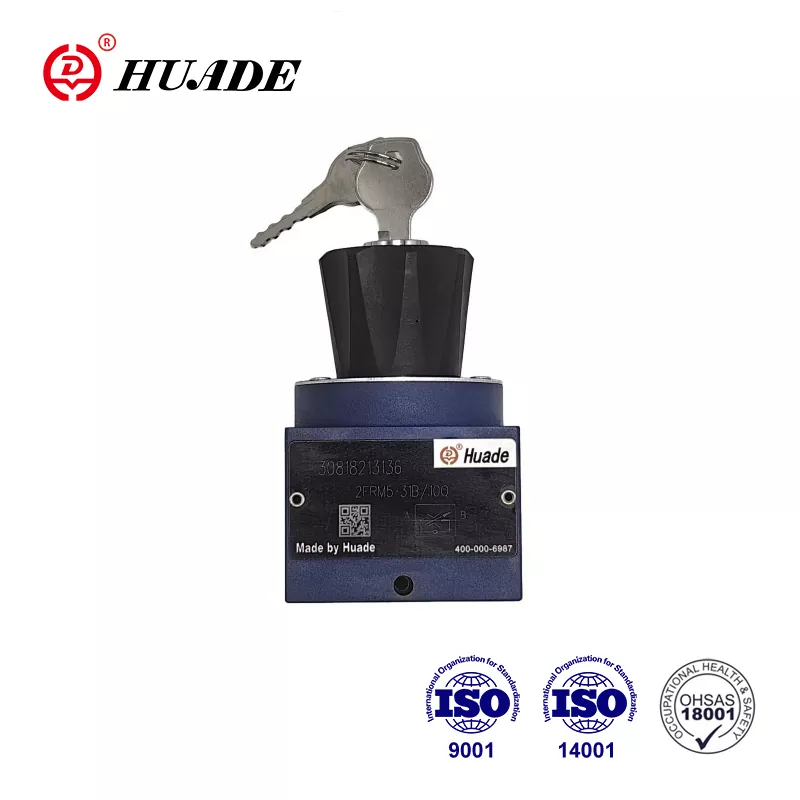

2FRM агым клапаны 2 тараптуу агымды башкаруу клапаны болуп саналат. Бул дроссель үчүн колдонулат. Huade® чынында эле Кытайда ишенимдүү бренд болуп саналат. Rexroth менен эки узак мөөнөттүү кызматташуу аркылуу Huade® агымын башкаруу клапандары Rexroth сунуш кылган бир катар менен шайкеш келет. Продукциянын сапаты, технологиялык инновациялар, кардарларды тейлөө же бренд репутациясы болобу, Huade Hydraulic жакшы аткарып, рыноктун жана керектөөчүлөрдүн кеңири кадыр-баркын алды.
|
Генерал |
|
|
Гидравликалык суюктук |
Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM пломба үчүн) |
|
Температура диапазону (℃) |
-30дан+80ге чейин |
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|
Түзөткүч сэндвич плитасы |
|
|
Агым.макс (л/мин) |
15 |
|
Иштөө басымы (МПа) |
21ге чейин |
|
Крекинг басымы (МПа) |
0.1 |
|
Салмагы (кг) |
0.6 |
|
2 тараптуу агымын башкаруу клапаны |
||||||||
|
Агым. кв макс (л/мүнөт) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p эркин кайтаруу агымы менен B → A, qv -көз каранды (МПа) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Агымды башкаруу |
температурага туруктуу |
±5% |
±3% |
± 2% |
||||
|
басымга туруктуу (чейин |
±2% |
4% |
||||||
|
Иштөө басымы, макс.- порт А (МПа) |
21ге чейин |
|||||||
|
Минималдуу басымдын айырма диапазону (МПа) |
0,3төн 0,5ке чейин |
0,6~0,8 |
||||||
|
Булгануу даражасы (мкм) |
25 (Q<5L/мин) |
10 (Q < 0,5 л/мүнөт) |
||||||
|
Салмагы (Кг) |
1.6 |
|||||||
Өзгөчөлүктөрү:
▶ Портинг үлгүсү DIN 24 340, A,ISO 4401 жана CETOP - RP 121Hден
▶ Басым компенсаторунун соккусун чектөөчү, кошумча
▶ Баштап секирүүнүн азайышы
▶ Түзөткүч сэндвич пластинасынын жардамы менен эки багытта агымды башкаруу
▶ Кулпуланган айланма баскыч
Колдонмо:
Агымды башкаруу клапаны, түрү 2FRM - бул эки тараптуу агымды башкаруу клапаны, ал дроссель үчүн колдонулат жана басым менен температуранын таасирине кабылбайт.
Эки тараптуу агымды башкаруу клапаны 2FRM негизинен корпустан (1), орнотуу элементинен (2), тешиктен (3), басым компенсаторунан (4) кошумча соккуну чектөөчү, ошондой эле текшерүү клапанынан (5) турат жана дроссель үчүн колдонулат төмөн басымдагы жана температурага көз карандылыктагы агымдын.
Тростлинг кесилиши ийри болттун (7) айлануусу менен орнотулат. Агымды дросселдик чекиттеги (8) басымдан көз карандысыз кармап туруу үчүн басым компенсатору (4) туташтырылган. Мелүүн көз карандысыздык тешик катары курулган дроссель пунктунун натыйжасы болуп саналат.
Вдан Ага эркин агым кайтаруу клапан (5) аркылуу болот.
Ар бир багытта клапандын башкарылуучу агымына жетүү үчүн агымды башкаруу клапанынын ылдый жагында Z4S тибиндеги түзөтүүчү сэндвич плитасын орнотуу мүмкүнчүлүгү бар.
Агымды башкаруу клапанынын түзүмү 2FRM 5
Агымды башкаруу клапанынын символу 2FRM 5
