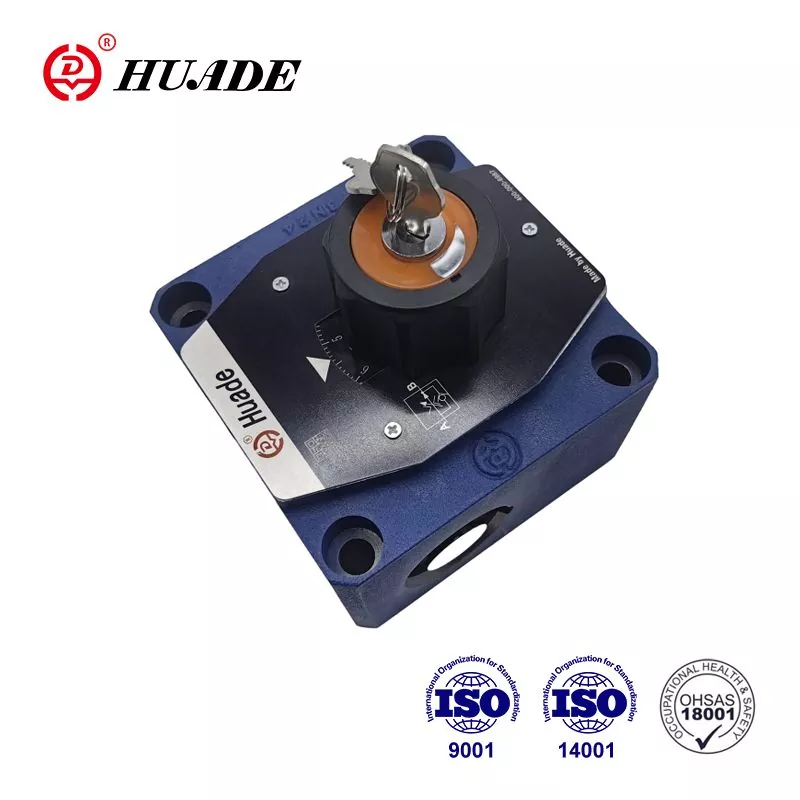

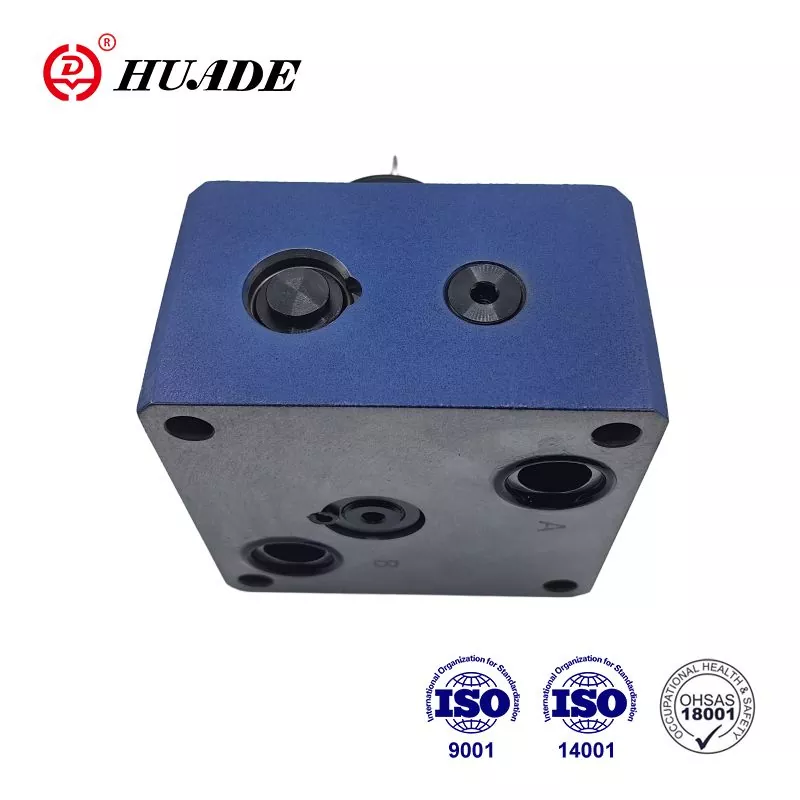

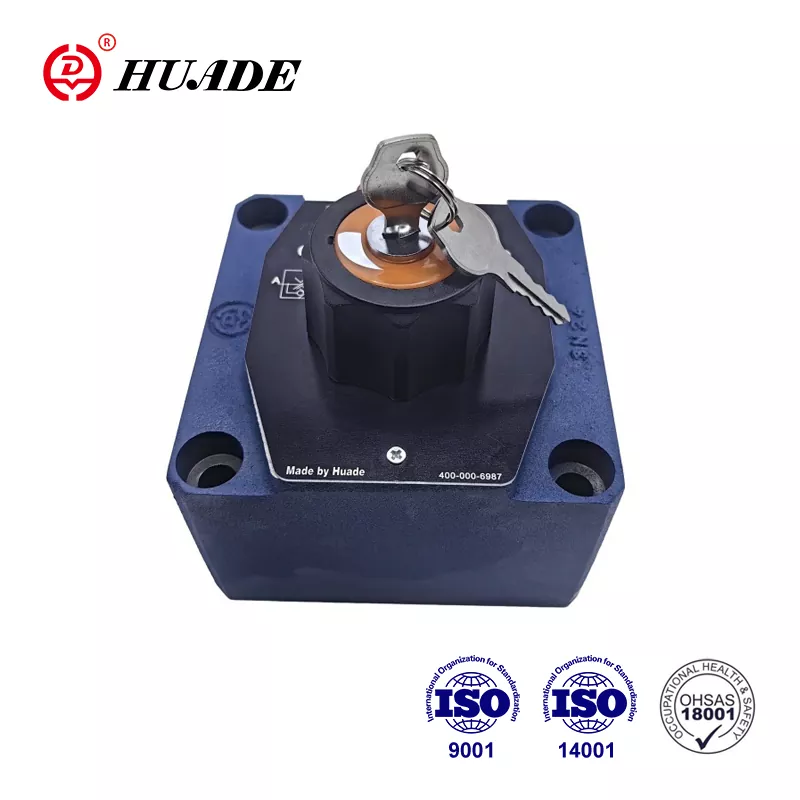

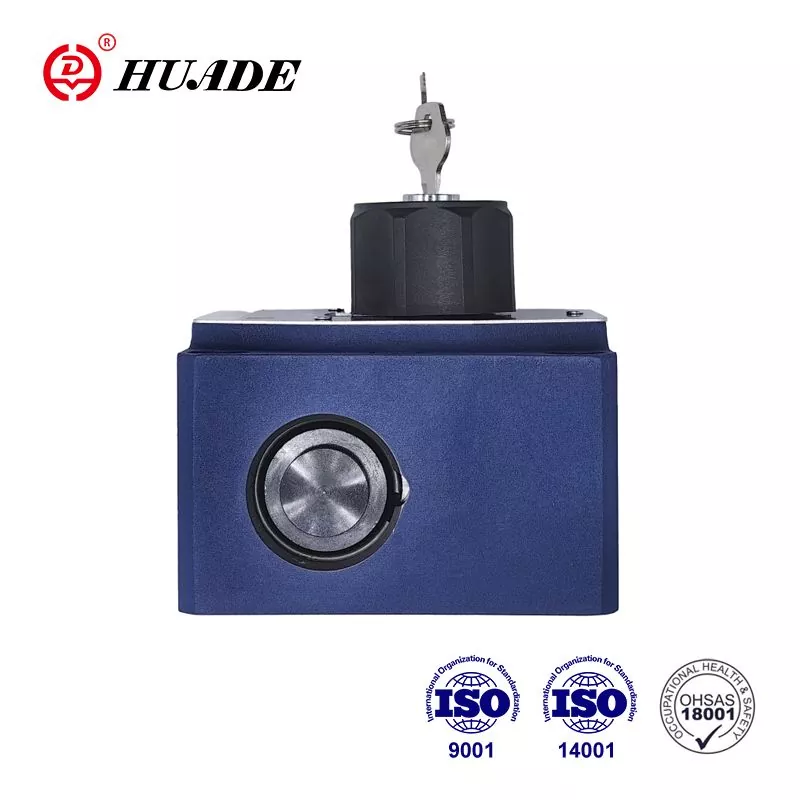

Агымды башкаруу клапандары 2 тараптуу агымды башкаруу клапандары. Технологияны киргизүү аркылуу Huade® гидравликалык клапандары Рексротту аткаруу жагынан дал келет. Бул 2FRM 16 агым клапаны Rexroth үчүн жакшы, арзан альтернатива болуп саналат. Huade Hydraulic анын гидротехникалык клапан салыштырмалуу төмөн баага ээ, ошондуктан, экономикалык натыйжалуулугун жана практикалык көбүрөөк маани берет. Бул Кытайдагы эски бренд.
|
Генерал |
|
|
Гидравликалык суюктук |
Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM пломба үчүн) |
|
Температура диапазону (℃) |
-30дан+80ге чейин |
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|
Түзөткүч сэндвич плитасы |
||
|
Агым.макс (л/мин) |
10 |
16 |
|
50гө чейин |
160га чейин |
|
|
Иштөө басымы (МПа) |
31,5ке чейин |
|
|
Крекинг басымы (МПа) |
0.15 |
|
|
Салмагы (кг) |
3.2 |
9.3 |
|
Агым. Q макс (л/мин) |
өлчөмү 10 |
өлчөмү 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p эркин кайтаруу агымы менен B → A, Q-көз каранды (МПа) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Агымды башкаруу |
температурага туруктуу |
±2% (Q макс) |
||||||
|
басымга туруктуу (чейин |
±2% (Q макс) |
±5%(Q макс) |
||||||
|
Иштөө басымы, макс.- порт А (МПа) |
31,5ке чейин |
|||||||
|
Минималдуу басымдын айырма диапазону (МПа) |
0,3төн 0,7ге чейин |
0,5~1,2 |
||||||
|
Булгануу даражасы (μ м) |
25 (Q< 5L/мин) |
10 (Q < 0,5 л/мүнөт) |
||||||
|
Салмагы (Кг) |
5.6 |
11.3 |
||||||
Өзгөчөлүктөрү:
▶ Портинг үлгүсү DIN 24 340, A,ISO 4401 жана CETOP - RP 121Hден
▶ Басым компенсаторунун соккусун чектөөчү, кошумча
▶ Механикалык иштетүү
▶ Ишке киргизүү ылдамдыгын азайтуу
▶ Түзөткүч сэндвич пластинасынын жардамы менен эки багытта агымды башкаруу
Колдонмо:
2FRM 16 агымын башкаруу клапандарынын негизги милдети басымга жана температурага көз каранды эмес агымдын туруктуулугун сактоо болуп саналат.
2FRM 16 клапандары негизинен корпустан (1), тешик втулкасынан (3), кошумча инсульт чектөөчүсү бар басым компенсаторунан (4), текшерүү клапанынан (5), жөндөө элементинен (2) турат.
А каналдан В каналына агым тешиктеги дроссель (6). Тешик боюнча агымды туруктуу кармап туруу үчүн тешиктин жогору жагына басым компенсатору кошулат (6). Агым тешик дизайнына байланыштуу температурадан көз каранды эмес. В каналынан А каналына эркин кайтаруу агымы текшерүү клапаны (5) аркылуу багытталат. Агым Адан Бга чейин гана башкарылат. Эки багыттагы агымдарды көзөмөлдөө үчүн агымдын астына Z4S тибиндеги түзөтүүчү сэндвич плитасын орнотсо болот. башкаруу клапаны.
Агымды башкаруу клапанынын түзүмү 2FRM 16
Агымды башкаруу клапанынын символу 2FRM 16
