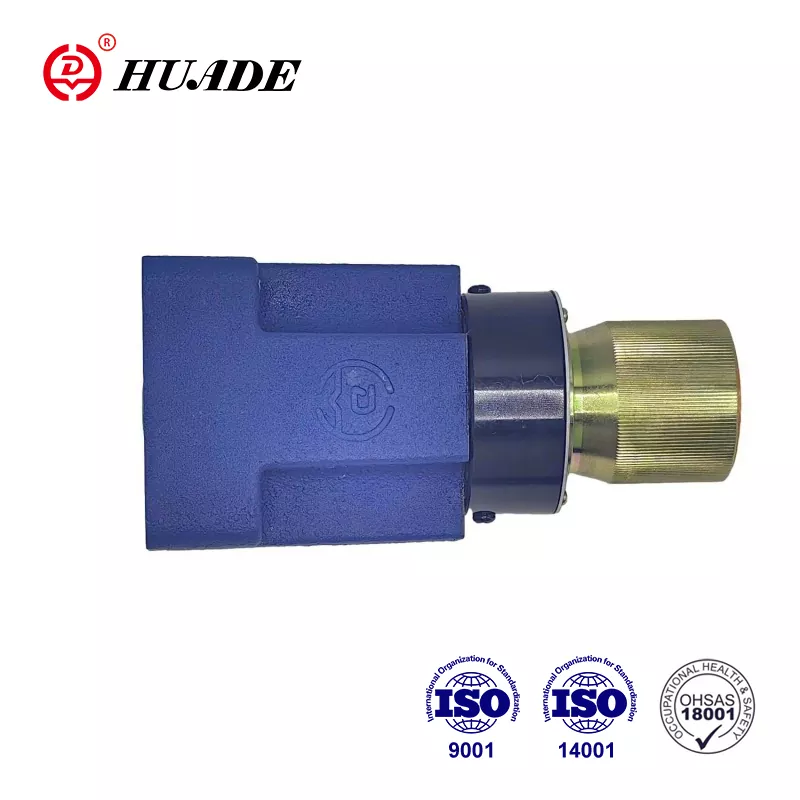

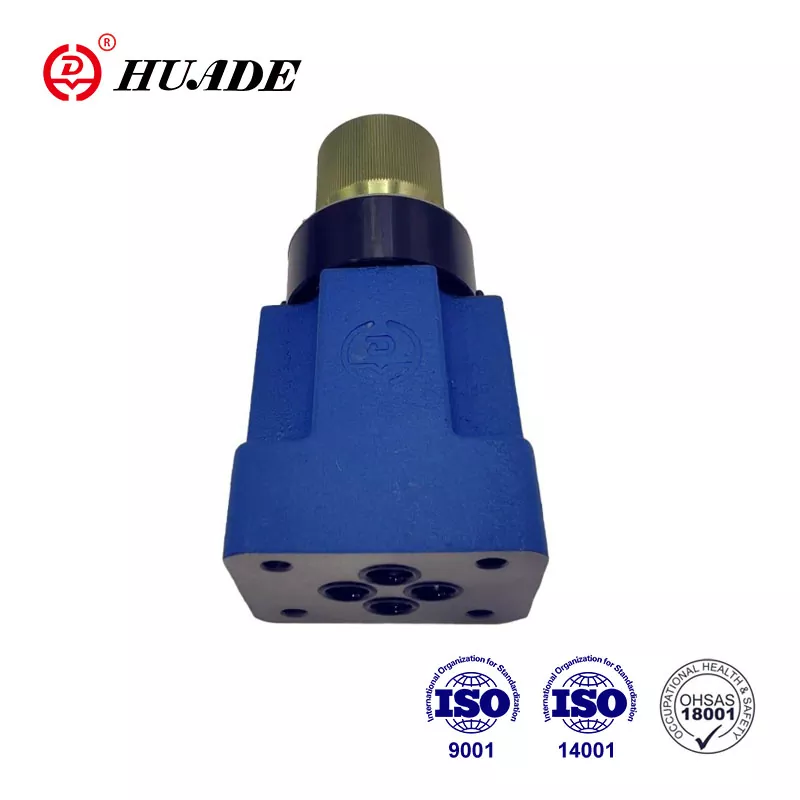

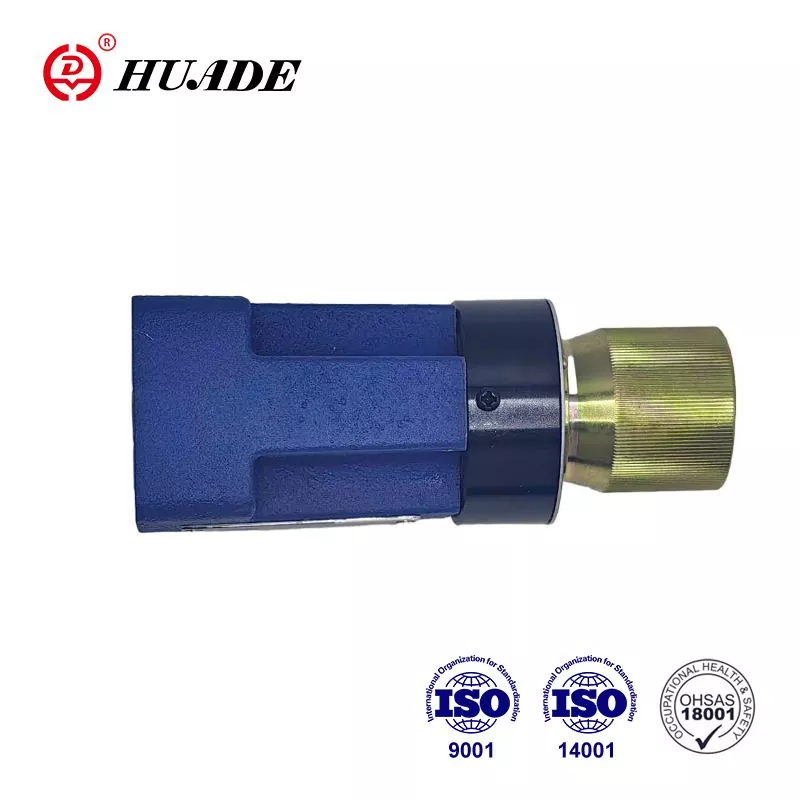

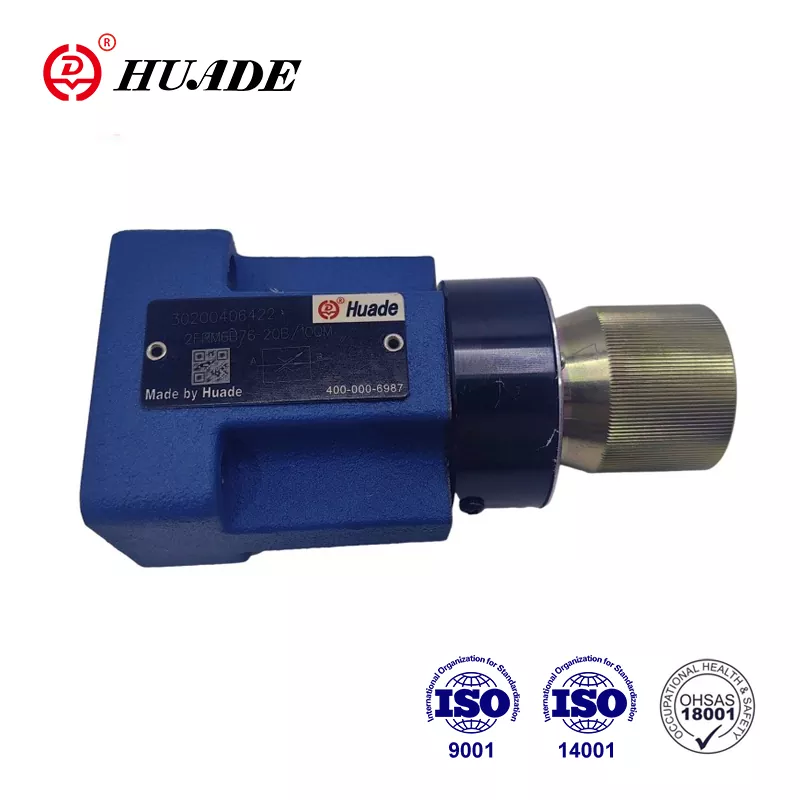

2-түрдөгү агымды башкаруу клапаны FRM эки тараптуу агымды башкаруу клапаны. Фабрика продукциянын сапатына катуу контролдук кылуу менен продукциянын практикалык болушуна басым жасайт. Бул кардарлар afford.Huade® агым клапандар 2FRM 6 улам заманбап технологияларды киргизүү үчүн технология өнүккөн болуп саналат жогорку сапаттагы гидротехникалык агымы клапандар менен камсыз кылууга багытталган. Продукт таңгак, мисалы, жыгач куту таңгак, пластикалык таңгак жана стандарттуу картон таңгак, ылайыкташтырылышы мүмкүн.
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же Фосфат эфири (FPM пломба үчүн) |
|||||
|
Басым суюктуктун температура диапазону (℃) |
-30дан +80ге чейин |
|||||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|||||
|
Агым кв макс (л/мүнөт) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Агым кв мүнөттөн 10МПага чейин (л/мүнөт) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Агым кв мүн. 31,5 МПа (л/мүнөт) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Кысым айырмасы ∆p эркин кайтаруу агымы үчүн B → A (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Минималдуу басымдын айырмасы (МПа) |
0,6дан 1,2ге чейин |
|||||
|
∆p = 31,5 МПа (%) чейин басымдын туруктуулугу |
Мастер 2 (Qmax) |
|||||
|
А портундагы максималдуу иштөө басымы (МПа) |
31,5ке чейин |
|||||
|
Контаминация (мкм) |
25 (Q<5L/мин) 10 (Q<0,5L/мин) |
|||||
|
Салмагы (кг) |
болжол менен 1,3 |
|||||
Өзгөчөлүктөрү:
▶ Басым компенсаторунун тышкы жабылышы, кошумча
▶ Текшерүүчү клапан, кошумча
▶ Таразалуу айланма баскыч
▶ Lockable.optional
1) 21 МПа чейин түзөтүүчү пластинка менен бирге колдонулганда
Колдонмо:
Агымды башкаруу клапаны 2FRM 6 басымга жана температурага көз каранды эмес, туруктуу агымды сактоо үчүн колдонулат.
Жалпы:
Эки тараптуу агымды башкаруу клапаны 2FRM 6 негизинен корпустан (1), айлануучу баскычтан (2), тешиктен (3), басым компенсатордон (4) жана кошумча текшерүү клапанынан турат.
Агымды башкаруу клапан түрү 2FRM 6 B.._20B/M
(тышкы жабуусуз, текшерүү клапаны жок)
А портунан В портуна агым дроссель абалында (5) басылган. Дросселдин кесилиши айлануучу баскычты (2) айландыруу менен өзгөрөт. Агымды туруктуу кармап туруу үчүн, басымдан көз карандысыз, а
басым компенсатору (4) дроссель абалынын (5) ылдый жагындагы В портуна орнотулган. Кысуу пружинасы (6) тешикти (3) жана басым компенсаторун (4) алардын тиешелүү аялдамаларына каршы сыртка басат жана ошентип, клапан аркылуу агым жок болгондо басым компенсаторун (4) ачык абалда кармап турат. Суюктук клапан аркылуу агып өткөндө, А портундагы басым тешик (7) аркылуу басым компенсаторуна (4) күч келтирет. Басым компенсатору (4) күчтөр тең салмакталганга чейин компенсациялык абалга өтөт. А портундагы басым көтөрүлсө, басым компенсатору (4) күчтөрдүн тең салмактуулугуна дагы бир жолу жеткенге чейин жабылуу багытында кыймылдайт. Бул басым компенсаторунун үзгүлтүксүз компенсациялык аракетинен улам туруктуу агым алынат. Клапан аркылуу агымды эки тарапка тең башкаруу үчүн, бул агымды башкаруу клапанынын астына Z4S 6 тибиндеги түзөтүүчү сэндвич плитасы орнотулушу мүмкүн.
Агымды башкаруу клапанынын түзүмү 2FRM 6-20B/...M...
Тип 2FRM 6A..-20B/..R
Бул клапандын милдети негизинен 2FRM 6 B..-20B/..M клапан түрү менен бирдей.
Бирок, агымды башкаруу клапанынын бул түрү басым компенсаторун (4) P(11) порту аркылуу туташтырууга мүмкүндүк берүүчү тышкы порт менен камсыз кылынат. Р(11) портуна тешик (10) аркылуу таасир этүүчү тышкы басым компенсаторду (4) кысуу пружинанын (6) күчүнө каршы жабык кармап турат. Туташтырылган багыттоочу клапан (9) Рдан Вге агымга уруксат берүү үчүн иштетилгенде, 2 FRM 6 B тибиндегидей жабык контур башкарууга жетишилет. Ошентип, ишке киргизүүдө секирик болбойт.
Компенсатордун тышкы жабылышы менен бул версия эсептегичти башкаруу үчүн гана колдонулушу мүмкүн.
В портунан А портуна эркин кайтаруу агымы текшерүү клапаны (8) аркылуу болот.
Агымды башкаруу клапанынын түзүмү 2FRM 6A..-20B/..R
Колдонмо мисалдары
2FRM 6 2 тараптуу агымды башкаруу клапанынын символу
