Курулуш жабдуулары ушунчалык оңой жана так кыймылдап жатабы? Заводдун машиналары кандайча ылдамдыгын так башкара алат? Жооп көбүнчө гидравликалык дроссель клеткасы деп аталган кичинекей, бирок күчтүү компонентте калп айтышат.
Бул колдонмодо гидравликалык дроссель клапандары жөнүндө жөнөкөй мааниде билишиңиз керек болгон нерселердин бардыгын жок кылабыз. Сиз студент, техникалык тейлөө кызматкерсизби же иштин иштери жөнүндө билгиңиз келеби же бул макала ушул маанилүү шаймандарды түшүнүүгө жардам берет.
Гидравликалык дроссель клапаны деген эмне?
Гидравликалык дроссель клапулу гидравликалык системалардын суу кулатуусуна окшош. Файчет туткасын буруп, тез суунун кандайча агып жаткандыгын көзөмөлдөө үчүн, дроссель клапаны система аркылуу тез арада агып турганын көзөмөлдөйт.
Жөнөкөй Аналогия:Ушундай жол менен ойлонуп көрсөң: сен бакчаны сыгып жатканда, суудан аз сыгып, ал жайыраак агат. Гидравликалык дроссель клапаны да ушуну менен иштейт - бул суюктуктун агып кетиши керек, ал агымды басаңдатат.
Эмне үчүн алар маанилүү?
Гидравликалык дроссель клапандары маанилүү, анткени алар:
- Гидравликалык цилиндрлердин жана моторлордун ылдамдыгын көзөмөлдөө
- Машиналар жериңди бир-биринин ордуна жылмакай кыймылдайт
- Операторлордун ишкерлери тактык менен иштешет
- Күтүлбөгөн кыймылдардын алдын алуу менен жабдууларды коопсуз сактаңыз
Кантип гидравликалык дроссель клапаны кандайча иштейт?
Дроссель клапандарынын артында илим чындыгында жөнөкөй. Мунун бардыгы бир негизги идеяга келип: бир аздан кичирейип, агып жаткан жайыраак.
Бул жерде клапандын ичинде эмне болот:
- Гидравликалык суюктук басым астында клапанга кирет
- Суюктук кичинекей ачылыш аркылуу өтүшү керек (orifice деп аталат)
- Бул ачылыштын өлчөмү туткасы же бураманы күйгүзүү менен тууралоого болот
- Кичинекей ачуу = жайыраак агым = жайыраак машина кыймылы
- Чоңураак ачылыш = Faster Flow = Faster Machine кыймылы
Анын артында жөнөкөй математика
Коркпоңуз - бул жерде биз да техникалык жактан ала албайбыз! Бирок бул агымдын деңгээли үч негизги нерсеге көз каранды экендигин билүүгө жардам берет:
Ачылуунун өлчөмү(Bigger = көбүрөөк агым)
Басым айырмасыклапан аркылуу (дагы басым = агып)
Суюктуктун түрүколдонулуу
Инженерлер сыманттык ставкаларды эсептөө үчүн атайын формулаларды колдонушат, бирок негизги принцип түшүнүү оңой.
Гидравликалык дроссель клапандарынын түрлөрү
Үйүңүздө ар кандай типтердин ар кандай түрлөрү бар окшойт, дроссель клапандарынын бир нече түрлөрү бар. Ар бири белгилүү бир жумуштарга ылайыкталган.
1. Ийне дроссель клапан
2. Дроссель клапан
3. Оксандагы үч бурчтуу бычак клапан

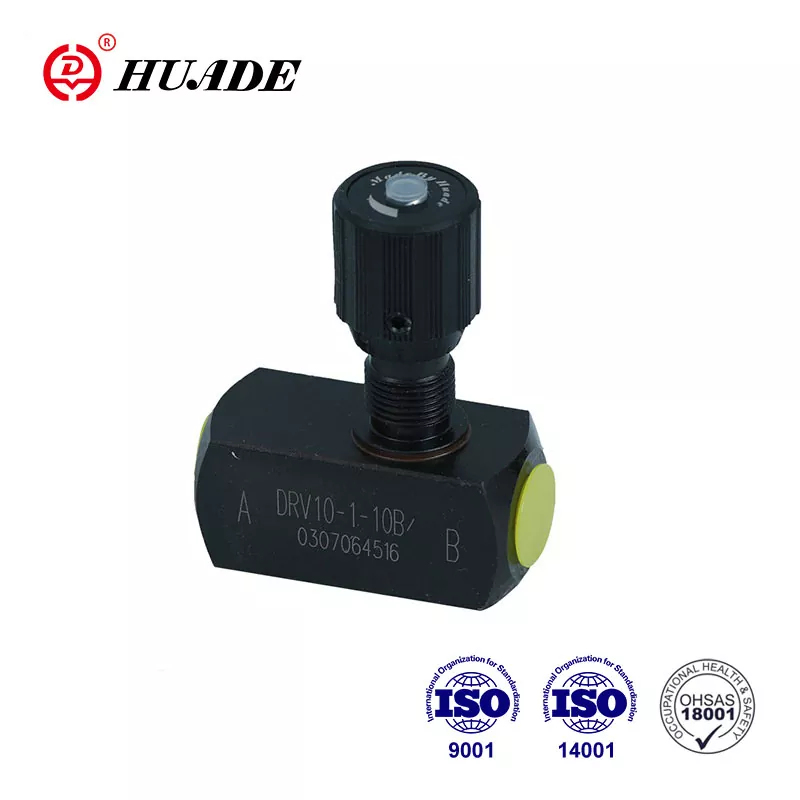

4. Дроссель текшерүү клапаны
Катаал жумуштар үчүн атайын түрлөрү
Компенсацияланган клапандар:Булар тутумдун басымына өзгөртүүлөрдү киргизгенде, агымдарды туруктуу кармоодо колдонулат.
Температура компенсацияланган клапандар:Бул суюктуктун калыңдыгына таасир тийгизген температуранын өзгөрүшүнө туура келет.
Гидравликалык дроссель клапулдары кайда колдонулат?
Бул клапандарды көп жерлерде таба аласыз, балким, сиз түшүнбөгөнүңүздөн көп болот:
Курулуш жабдуулары
- Экскаваторлор: Колуңуз канчалык тез кыймылдап, ылдый жылып
- Бульдозерлер: Бычактын кыймылын башкаруу
- Крандар: жылмакай көтөрүү жана төмөндөтүү
Завод машиналары
- Ассамблея линиясы: Контролдук конвейер кур ылдамдыгы
- Пресс: Тез бөлүктөрдүн биригип, бирге кандайча басылса
- Машинаны куралдар: кесүү жана бургулоо ылдамдыгын контролдоо
Башка тиркемелер
- Электр станциялары: Буу жана газ агымын контролдоо
- Майды кайра иштетүү: Мунайдын агымынын ставкаларын башкаруу
- HVAC тутумдары: Жылытуу жана муздатуу үчүн суу агымын контролдоо
- Тестирлөөчү жабдуулар: Материалдык тестирлөө үчүн так көзөмөлдү бериңиз
Туура дроссель клапаны кантип тандоо керек
Туура дроссель клапаны терүү жумуш үчүн туура куралды тандоо сыяктуу. Бул жерде көңүл буруунун негизги нерселери:
1. Агабанын ылдамдыгы
- Төмөн агым: ийне клапандарын тандаңыз
- Жогорку агым: Көпөлөктү же эксцентричик клапандарды тандаңыз
2. Иштөө басымы
- Төмөн басым: Эң көп клапан түрлөрү жакшы иштейт
- Жогорку басым: октук үч бурчтуу крандалык клапандарды тандаңыз
3. Жүктүн түрү
- Туруктуу жүктөр: негизги дроссель клапандары жакшы иштейт
- Жүктөрдү өзгөртүү: басымы компенсацияланган клапандарды карап көрөлү
4. Орнотуу мейкиндиги
- Тыгыз боштуктар: Компакт дизайндарын тандаңыз
- Бөлмө мол: Кандайдыр бир түрү иштей алат
5. Техникалык тейлөө талаптары
- Оңой техникалык тейлөө: Көпөлөктүн клапандарын тандаңыз
- Татаал системалар: адистештирилген түрлөргө муктаж болушу мүмкүн
Техникалык тейлөө жана көйгөйдү чечүү
Ар кандай механикалык шайман сыяктуу, дроссель клапандары туура иш кылуу үчүн үзгүлтүксүз кам көрүү керек.
Үзгүлтүксүз тейлөө боюнча кеңештер
Аны таза кармаңыз
- Таза гидравликалык суюктукту колдонуңуз
- Чыпкаларды үзгүлтүксүз алмаштырыңыз
- Тутумду мезгил-мезгили менен жуу
Эс алуу үчүн текшериңиз
- Шалдардын жана О-шакектерди текшерүү
- Клапандын бөлүктөрүнө тырмактарды изде
- Эскилиги жеткенге чейин эскилиги жеткен компоненттерди алмаштырыңыз
Көйгөйлөрдүн алдын алуу
- Жөндөө туткасын коопсуз сактаңыз
- Клапандарды топурактан жана нымдан корго
- Өндүрүүчүнүн сунуштарын ээрчүү
Жалпы көйгөйлөр жана чечимдер
| Көйгөй | Сиз эмнени байкайсыз | Себеп болушу мүмкүн | Эмне кылуу керек |
|---|---|---|---|
| Туура келбеген ылдамдык | Машина бир нерсе кыймылдайт | Кир клапан же тыгылган чыпка | Таза система, чыпканы алмаштырыңыз |
| Аңдаган май | Суюктук пудлес клапан астында | Эскилиги жеткен мөөр | Мөөрдү жана шейшептерди алмаштырыңыз |
| Клапан жөнгө салбайт | Туткасы бурулбайт | Булгануу же коррозия | Таза клапаны, зыянды текшериңиз |
| Кызыктай ызы-чуу | Ышыруу же майдалоо үндөрү | Кавитация же эскилиги жеткен бөлүктөр | Чектөө басымы, эскилиги жеткен бөлүктөрдү алмаштырыңыз |
| Ысып кетүү | Тутум өтө ысык болот | Туура эмес суюктук же начар муздатуу | Туура суюктукту, муздатуу |
Гидравликалык символдорду түшүнүү
Инженерлер гидравликалык диаграммаларда дөңгөчөлөк клапандарын көрсөтүү үчүн атайын символдорду колдонушат. Бул символдор дүйнө жүзү боюнча стандартташтырылат, ошондуктан аларды ар бир адам түшүнүшү мүмкүн.
Негизги дроссель клапаны символу:Ал аркылуу жебе менен үч бурчтук окшойт
Жөнгө салынуучу дроссель:Аны тууралоого мүмкүндүк бере турган жебе бар
Дроссель текшерүү клапаны:Дроссель менен айкалыштырып, клапан белгилерин белгилеңиз
Бул символдор техниктер жана инженерлер гидравликалык системалар жөнүндө так пикир алышууга жардам берет.
Артыкчылыктары жана кемчиликтери
Инженердик, дроссель клапандарындагы бардык нерсе жакшы жана жаман жактары бар.
Артыкчылыктары
- Жөнөкөй дизайн - азыраак бөлүктөрдү бузуу
- Так көзөмөл - Абдан так ылдамдыкты көзөмөлдөө
- Экономикалык жактан натыйжалуу - салыштырмалуу арзан
- Түшүнүү оңой - түз иш
- Ишенимдүү - иштелип чыккан далилденген технология
Кемчиликтери
- Энергияны жоготуу - Чектөө агымы менен жылуулукту жаратат
- Тыгылып калышы мүмкүн - чакан тешикчелер тузак
- Жөнөкөй контроль менен чектелген - комплекстүү автоматташтыруу үчүн ылайыктуу эмес
- Суюктуктун тазалыгына сезимтал - кир суюктук көйгөйлөрдү жаратат
Жакшыраак иштөө үчүн кеңештер
Гидравлдүү дроссель клапандарынан эң көп алуу үчүн:
- Таза суюктукту колдонуңуз - бул эң маанилүү эреже
- Көлөмдүн клапандары туура - клапанды колдонбоңуз, бул өтө чоң же өтө кичинекей
- Айланма чыпкаларын орнотуу - Кошумча фильтрация көйгөйлөрдүн алдын алат
- Тутумдун температурасын көзөмөлдөө - ысык суюктук мөөргө зыян келтириши мүмкүн
- Жөндөө жазууларын сактаңыз - ар кандай операциялар үчүн жөндөөлөрдү жазыңыз
- Поезд операторлору - Жабдууларды туура колдонууну билүүнү унутпаңыз
Гидравликалык дроссель клапандарынын келечеги
Технология өркүндөтүүнү жана дроссель клапандары дагы жакшырып жатат:
Акылдуу клапандарЭлектрондук көзөмөл менен
Жакшыраак материалдарузак убакытка созулат
Компьютерлер менен интеграцияАвтоматтык башкаруу үчүн
Өркүндөтүлгөн натыйжалуулукэнергия таштандыларын азайтуу
Бирок, агымдарды башкаруунун негизги принциби гидрлюздук системаларда ар дайым маанилүү болот.
Корутунду
Гидравликалык дроссель клапулдары жөнөкөй шаймандардай сезилиши мүмкүн, бирок алар биздин заманбап дүйнөнү үзгүлтүксүз кылууда чечүүчү ролду ойношот. Экскаватордун пайдубалынан сиздин пайдубалдан казып, фабрика машинасына машинаңызга машинаңызды жасап, бул клапандар тактык жана ишенимдүүлүк менен кыймылга алып келет.
Алардын кандайча иштешин түшүнүү, алар кайда колдонушат жана аларды кантип сактоо керектигин түшүнүү:
- Жабдууларды тандоодо жакшыраак чечимдерди кабыл алыңыз
- Көйгөйлөрдү натыйжалуу көйгөйдү чече
- Күнүмдүк машиналардын артында инженерияны баалайбыз
- Техник жана инженерлер менен жакшы байланышыңыз
Гидравлика жөнүндө биле баштасаңыз же билимиңизди тереңдетүү үчүн, дроссель клапандары - суюктуктун негизги курулуш тутумунун негизги курулуш материалы экендигин унутпаңыз. Негиздерин өздөштүрүп, сиз дагы татаал Гидравликалык түшүнүктөрдү түшүнүү үчүн жакшы болосуз.
Кийинки курулуш жабдууларын бир кесимдин бир кесимин же фабрикада иштеп жаткан фабриканын бир бөлүгүн колдонсоңуз, анда ошол системанын бир жеринде гидравликалык дроссель клапаны жайбаракат, агымын контролдоочу агымын башкарып, мүмкүн болушунча мунун баарын жасайт.
Арызыңыз үчүн туура дроссель клапаны тандап алууну талап кылыш керекпи? Өзүңүздүн белгилүү бир талаптарыңызды талдай турган гидравликалык тутумдар менен кеңешип, консультацияларды карап көрөлү жана сиздин муктаждыктарыңыз үчүн эң жакшы чечимди сунуштайт.
