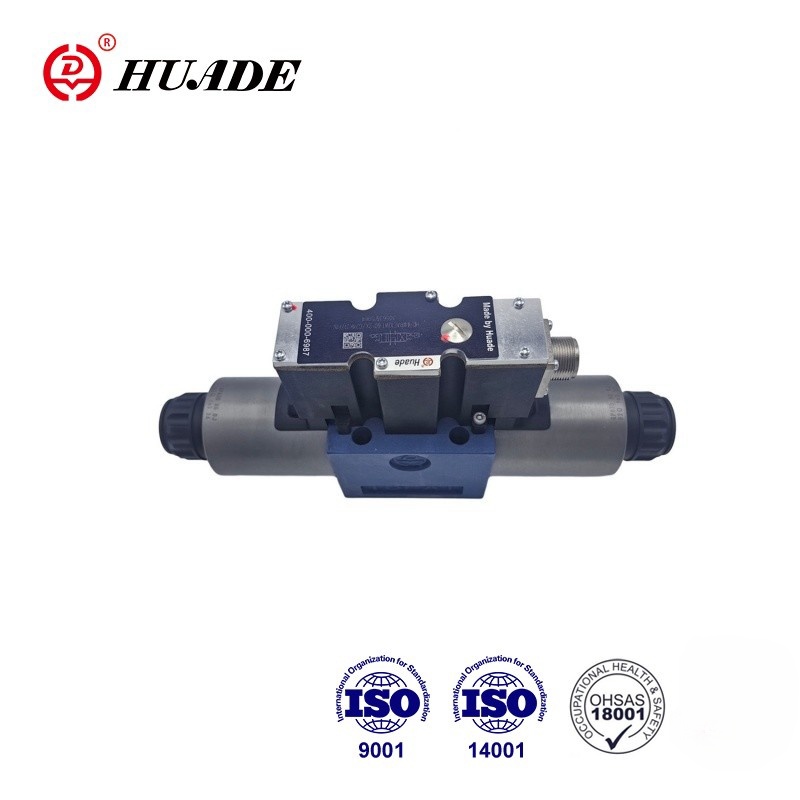

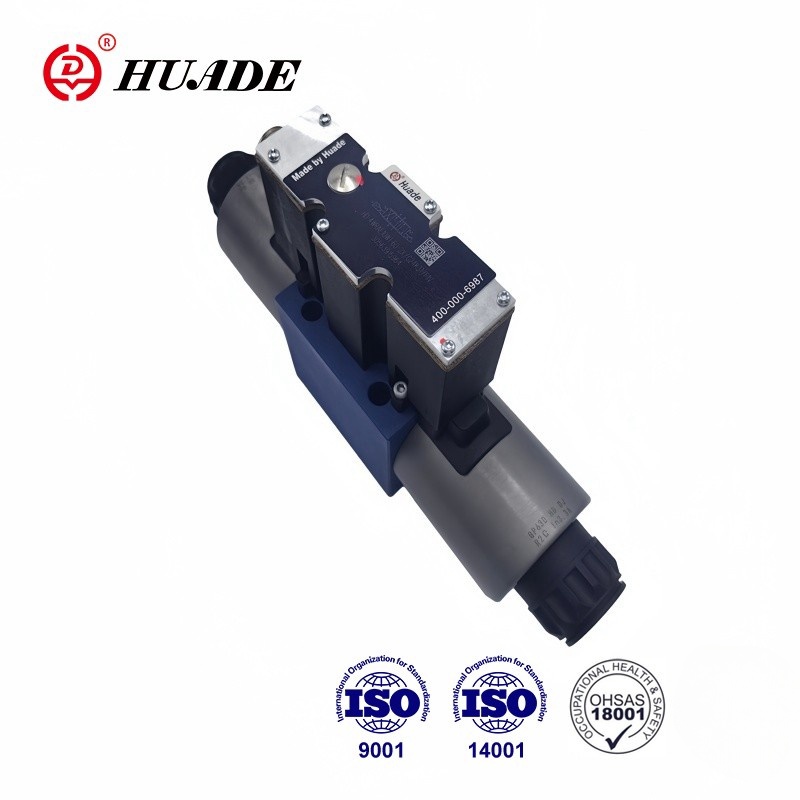

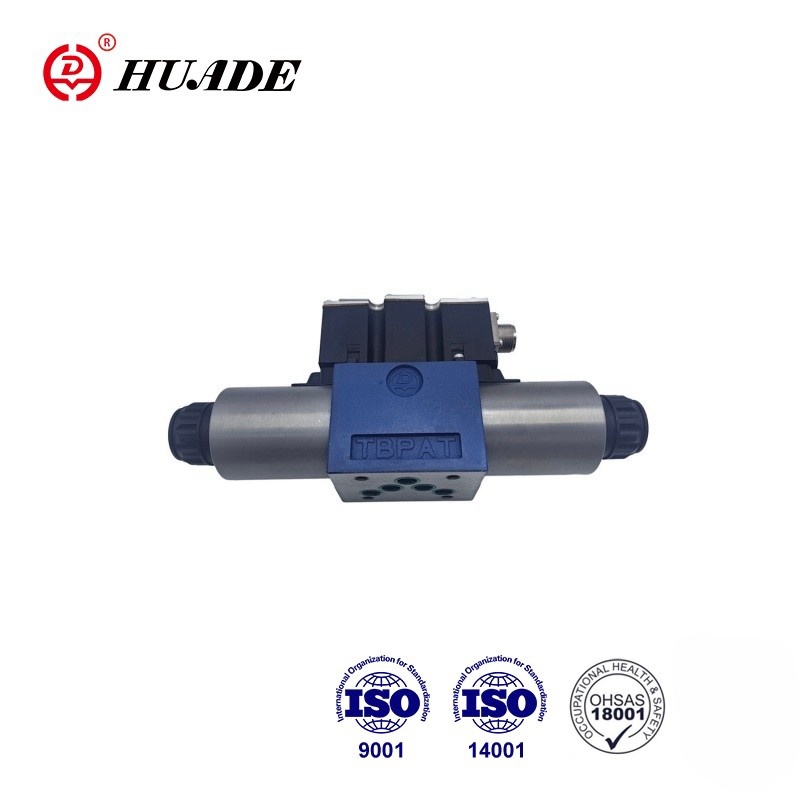

4WRAE-2X сериясы түз аракеттенүүчү пропорционалдуу электромагниттүү пропорционалдык багыттагы клапан. Ал суюктуктун агымынын ылдамдыгын жана багытын көзөмөлдөө үчүн колдонулат. Продукциянын сапаты ишенимдүү жана аткаруу туруктуу. Huade® жогорку сапаттагы электромагниттик пропорционалдык багыттагы клапан сериясы 4WRAE-2X ишенимдүү сапатка жана туруктуу аткарууга ээ. Ал Rexroth сунуштаган ошол эле серияны алмаштыра алат.
| Гидротехникалык | |||
| Клапан түрү | HD-WRA | HD-WRAE | |
| Иштөө басымы (МПа) | Порт A,P,B | 31.5 | 31.5 |
| Порттор Т | 21 | 21 | |
| Nominal flow qv nom at △ P=1MPa | NS6 (л/мүнөт) | 7、15 жана 26 | |
| NS10(л/мүнөт) | 30 жана 60 | ||
| Булгануу даражасы (μ м) | ≤20 | ||
| Гистерезис(%) | ≤5 | ||
| Кайтаруу катасы (%) | ≤1 | ||
| Жооп сезгичтиги (%) | ≤0,5 | ||
| Басым суюктук | Минералдык май же фосфат эфири | ||
| Илешкектүүлүк диапазону | 20~380 | ||
| Айлана-чөйрөнүн температурасы диапазону (℃) | -20дан +80ге чейин | -20дан +50гө чейин | |
| Салмагы (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Электрдик | |||
| Электрдик, электромагниттик | |||
| Клапан түрү | HD-WRA | HD-WRAE | |
| Чыңалуу түрү | DC | ||
| Чыңалуу башкарылуучу (V) | ±10 | ||
| Соленоидге максималдуу ток(A) | 2.5 | ||
| Соленоиддик катушка каршылык (Ω) | 20 ℃ муздак баасы | 2 | |
| Макс. жылуу баа | 3 | ||
| Милдет | 100% | ||
| Катушканын температурасы (℃) | +150 чейин | ||
| DIN40050 боюнча клапан коргоо | IP65 | ||
| Электротехника, башкаруу электроникасы | |||
| башкаруу электроника | HD-VT-VSPA2-1-1X/ | клапанга бириктирилген | |
| Берүү чыңалуусу | Номиналдуу чыңалуу VDC | 24 | |
| Төмөнкү чектик маани V | 21/22 | 19 | |
| Жогорку чектик маани V | 35 | ||
| Күчөткүчтүн энергия керектөөсү | Мен макс А | 1.8 | |
| Макс. күч импульстук ток А | 3 | ||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу үчүн
▶Агымдын багытын жана көлөмүн көзөмөлдөө үчүн түз иштетилген пропорционалдык клапан
▶ Жазгы борборлоштурулган башкаруу спуласы
▶ Интегралдык башкаруу электроникасы, 4WRAE түрү үчүн A1 же F1 интерфейси
▶ Борбордук жип жана алынуучу катушкасы бар пропорционалдуу электромагниттердин жардамы менен кыймылга келтирүү
▶ 4WRA түрү үчүн башкаруу электроникасы
Колдонмо:
4WRAE-2X сериясындагы 4/2 жана 4/3 багыттуу пропорционалдык клапандар субпластты орнотуу үчүн түз башкарылуучу компоненттер катары иштелип чыккан. 4WRA 6 W30-2X пропорционалдык багыттагы клапан гидротехникалык суюктуктун агымын жана багытын көзөмөлдөө үчүн колдонулат.
4WRAE 10 W1-60-2X пропорционалдык клапандар негизинен төмөнкүлөрдөн турат: Корпус (1) монтаждоо бети бар Башкаруу катушкасы (2) кысуу пружиналары (3 ), Соленоиддер (4) борбордук жип менен, Кошумча интеграцияланган клапан электроникасы (5).
HD-4WRA(E)...2X/...
Электрмагниттердин (4) кубаты өчүрүлгөндө башкаруучу катушка (2) кысуу пружиналары (3) менен борбордук абалда кармалат.
Пропорционалдуу электромагнитке кубат берүү аркылуу башкаруучу спулдун (2) түз аракетке келтирилиши. электромагниттик "b" (4) башкаруу. Башкаруучу катушка (2) электрдик кирүүчү сигналга пропорционалдуу солго жылдырылат. P формасын Ага жана Бга Т менен туташтыруу прогрессивдүү агым мүнөздөмөлөрү бар тешик сымал кесилиштер аркылуу. Соленоидди (4) энергиядан ажыратуу. Башкаруучу катушка (2) кысуу пружинасы (3) менен борбордук абалга кайтарылат.
Пропорционалдык багыт клапанынын түзүмү 4WRA -2X
HD-4WRA(E)...A-2X
Негизинен, бул клапан версиясынын функциясы 3 спулдун орду бар клапандыкына туура келет. Бирок, 2 катушка орундуу клапандар электромагниттик "a" менен гана жабдылган. 2-пропорционал электромагниттин ордуна NS 6 же NS 10 үчүн капкак (5) сайгыч (5) орнотулган.
4WRA 6..-2X/... түрү үчүн эскертүү
Резервуардын линиясын кургатуудан качуу керек. Тиешелүү орнотуу шарттары менен, арткы басым клапаны орнотулат (арткы басым болжол менен 0,2 МПа).
