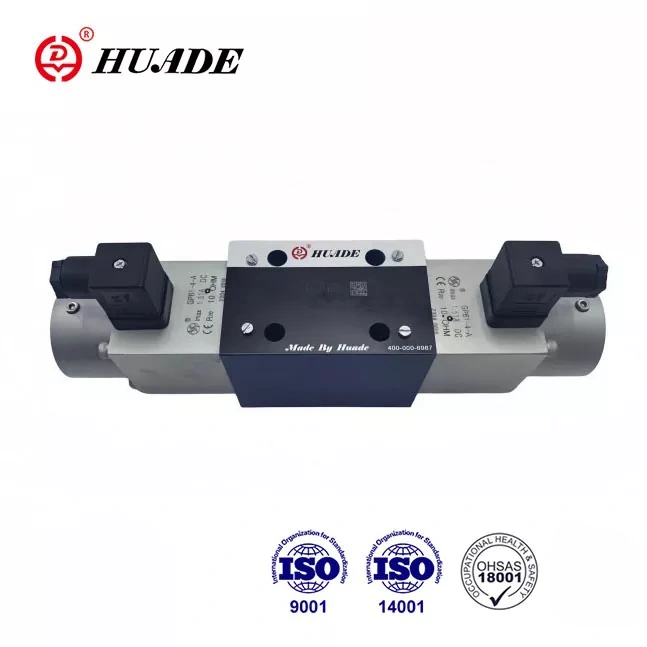

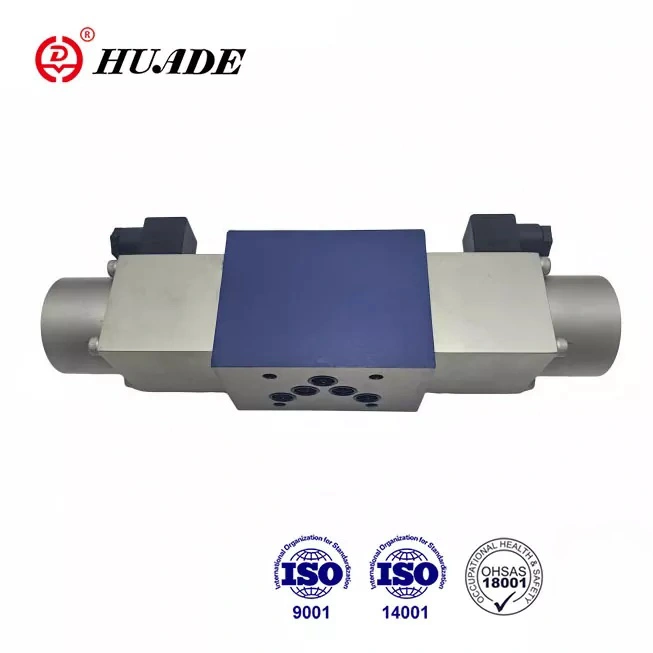

Түрү 4WRA багыттуу башкаруу клапандары пропорционалдык электромагниттер аркылуу түз башкарылат. Алар багытты жана агымды башкарууну талап кылган ар кандай өнөр жай гидротехникалык чөйрөлөрдө кеңири колдонулат. Узак мөөнөттүү эки кызматташуунун аркасында Huade® пропорционалдык багыттуу клапандары Rexroth сунуштаган өнүмдөрдү аткарууда дал келтире алат. Бул буюмдун баасы салыштырмалуу төмөн.
|
Гидротехникалык маалыматтар |
|||
|
Өлчөмү |
6 |
10 |
|
|
Иштөө басымы (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Агым (л/мүнөт) |
43 |
95 |
|
|
Булгануу даражасы |
≤ 20 (сунуштоо ≤10) |
||
|
Гистерезис (%) |
<6 |
<5 |
|
|
Кайталануучулук (%) |
<3 |
<2 |
|
|
Жыштык реакциясы (-3дБ, сигнал ± 100%) (Гц) |
6 |
4 |
|
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн), Фосфат эфири (FPM пломба үчүн) |
||
|
Илешкектүүлүк диапазону (мм ²/с) |
3,8ден 380ге чейин |
||
|
Басым суюктуктун температура диапазону (℃) |
-30дан+80ге чейин |
||
|
Салмагы (кг) |
Бир электромагниттик клапан |
1.75 |
5.9 |
|
Эки электромагниттик клапан |
2.5 |
7.5 |
|
|
Электрдик маалыматтар |
|||
|
Өлчөмү |
6 |
10 |
|
|
Чыңалуу түрү |
Түз чыңалуу |
Түз чыңалуу |
|
|
Номиналдуу чыңалуу (V) |
24V |
||
|
Соленоидге максималдуу ток (A) |
1.5 |
||
|
Соленоиддик катуш |
20 ℃ муздак баасы |
5.4 |
10 |
|
Max.warm мааниси |
8.1 |
15 |
|
|
Курчап турган чөйрөнүн температурасы ℃ |
+50 чейин |
||
|
Катушканын температурасы ℃ |
+150 чейин |
||
|
DIN 40 050 боюнча клапанды изоляциялоо |
IP65 |
||
|
Ассоциацияланган күчөткүч (көпүрө тибиндеги 24 В түзөткүч) |
VT-3013S30 |
VT-3014S30 |
|
Өзгөчөлүктөрү:
▶ Гидравликалык суюктуктун багытын жана көлөмүн башкаруу үчүн түз иштетилген пропорционалдык клапан
▶ Кошумча монтаждоо үчүн
▶ Гидравликалык суюктуктун багытын жана агымын ачык цикл менен башкаруу үчүн
▶ Жазгы борборлоштурулган башкаруу катушкасы
▶ Башкаруу жерлеринде басымдын төмөндөшү
▶ Бир жеткирүүчүдөн клапан жана электрондук башкаруу
Колдонмо:
Түрү 4WRA багыттоочу клапандар агымдын багытын жана санын көзөмөлдөө үчүн колдонулат.
4WRA тибиндеги багыттуу башкаруу клапандары негизинен корпустан (1), башкаруу спулунан (3), бир же эки кайтаруучу пружинадан (2) жана кошумча бир же эки пропорционалдык электромагниттерден (5) турат.
Тип 4WRA 6......10B/..... жана 4WRA 10......10B/.....(3-позициялуу клапан)
Эгерде электромагниттер иштетилбесе, башкаруучу спул (3) кайтаруучу пружиналар (2) аркылуу нейтралдуу абалда кармалат. Башкаруучу катушканы (3) ишке киргизүү түз пропорционалдык электромагнит (5) аркылуу ишке ашат. Эгерде, мисалы, «А» электромагнитине кубат берилсе, ал башкаруучу катушканы (3) электрдик сигналга пропорционалдуу оңго түртөт. Андан кийин Рдан Вга жана Адан Тга байланыштар жасалат.
Ошентип, башкаруу катушкасы (3) V түрүндөгү оюктардын акырындык менен ачылып агышына себеп болот. Пропорционалдык электромагнит (5) энергиядан ажыратылганда, башкаруу катушкасы (3) кайтаруучу пружина аркылуу борбордогу абалга кайтарылат. (2).
Пропорционалдык багыт клапанынын түзүмү 4WRA
4WRA ...A...10B жана 4WRA ...B...10B түрү (2 орундуу клапан)
Бул клапандын функциясы 4WRA типтеги клапандыкындай. Бирок ал бир гана 2 позициялуу багыттуу клапан.
пропорционалдуу соленоид
Тип 4WRA башкаруу жерлер боюнча subplate монтаждоо, жазгы борбор жана төмөнкү басымдын төмөндөшүн кабыл алат.
Алар көбүнчө машина, жеңил өнөр жай, металлургия, кен, космоско учуу жана башка тармактарда колдонулат.
Пропорционалдык багыт клапанынын түзүмү 4WRA...A... жана 4WRA...B...
Пропорционалдык багыт клапанынын символу 4WRA
