Эгер сиз гидравликалык тутумдар менен иштесеңиз, анда сиз RexRoth 4WE 6 J J багытындагы көзөмөл клапаны уккандырсыз. Бул клапан өнөр жай гидротехникалык компоненттердин бири болуп саналат жана анын иштери сиздин жабдууларыңыз үчүн жакшыраак чечим чыгарууга кандайча жардам бере тургандыгын түшүнүү.
4ве 6 к сапаттуу гидравликалык бөлүктөрү менен белгилүү болгон BOSCH REXROTH тарабынан жасалган. Бул белгилүү клапан гидравликалык системалардын суюктук агымынын багытын көзөмөлдөйт. Аны гидравликалык мунайдын тыгынга каршы контролору сыяктуу ойлонуп, аны түз машыктыруу үчүн туура иштөөгө барышы керек болгон жерге жетектеңиз.
4ве 6 J Атайын эмне кылат
Багытталган контролдук клапаны 4ве 6 J калыбына келтирүү үчүн, анын дизайнын айынан чыгат. Бул соленоиддик иштетилген клапан, демек, ал электромагнеттерди которуштуруу үчүн колдонот дегенди билдирет. Электрдик сигналды клапанга жибергенде, ал мунай агып турган жерде ички бөлүктөрдү жылдырат.
Бул клапаны 4/3 конфигурацияга ээ. "4" деген сөз анын гидравликалык сызыктар туташтырган төрт порт бар дегенди билдирет. "3" анын үч позициясы бар экендигин билдирет. Борбордун позициясында бардык порттар жабык. Бул коопсуздук үчүн маанилүү, анткени клапан эмне кылуу керектигин айтпаганда, ал бардык агымдарды бөгөттөп, бардыгын ордуна бекитип турат.
Клапан бул борбордун абалына автоматтык түрдө кайтып келүү үчүн булактарды колдонот. Электрдик сигналды өчүргөндө, булактары ички ийкемди ортого чейин түртөт. Бул жаздын борборлоштурулган дизайны ишенимдүү жана көптөгөн жылдардагы миңдеген машиналарда сыналган.
"J" сполициясы кандайча иштейт
Атыдагы "J" тамгасы сизге клапандын ичиндеги талаа түрү жөнүндө айтып берет. Ар кандай тамгалар ар кандай агымдардын үлгүлөрүн билдирет, ал эми J Spool белгилүү бир максатка ээ. Борбордун позициясында бардык төрт порттун бардыгы бөгөттөлгөн. Эч нерсе агып же чыгып кетет. Бул жабык борбор конфигурациясы деп аталат.
Бир соленоидди кубаттаганда, клапан башкаларды бөгөп жатканда бир жумуш портуна басым жасоого түрткү берет. Башка соленоидди жана байланышты тескери алмаштырыңыз. Бул сиздин гидравликалык цилиндрдин же мотор кыймылдарынын кайсы багытын кайсы багытта башкарууга так көзөмөл берет.
Декабр жети контролдоонун курчуучу клапанынын дизайны 4ве 6 J RexRoth Машина куралдары, сайма калыптоочу машиналар жана ушул функциянын бардык пайдасын көрүүгө болот. Вальве бейтарап абалда болгондо, сиздин кыймылдаткычыңыз эч нерсе болбой турган жерде болот.
Сиз билишиңиз керек техникалык мүнөздөмөлөр
6-джип, CHETOT 03 деп аталган NG6 орнотуу үлгүсүн колдонот. Бул стандартташтыруу Эгер керек болсо, аны башка NG6 клапандары менен алмаштырсаңыз болот. Топтоочу тешиктер так, өнөр жай стандарттарына дал келген белгилүү бир үлгүдөгү төрт м5 жиптер менен.
Бул клапан негизги портторго 350гө чейин басым жасаса болот. DC Solonoids колдонууда эң жогорку агымдын максималдуу деңгээли 80 литр. Клапве гидравликалык мунайдын 10 жана 500 ммс / с ортосундагы илешкектүүлүк менен иштейт жана -20 ° C чейин + 80 ° C чейин температурада иштей алат.
Гидравликалык системалардын жооп убактысы. 4 we 6 жаштан 7-10 миллион миллисекундда жайгаштырылганда, аны өчүрүп жатканда 10-10 млрд. Бул ыкчам жооп машиналарды кечиктирбестен оңой иштейт.
Соленоиддер ар кандай чыңалуудагы параметрлерге келет. Жалпы тандоолорду камтыйт, бул өнөр жай орнотууларда эң популярдуу болгон 24V DC кирет. Сиз 12V DC, 110V AC же 230V AC версиясын ала аласыз. DC версиялары 30 саатка жакын күчкө ээ жана ысып кетпестен тынымсыз чуркай алат.
Бул клапандар колдонулган жерде
Өндүрүш объектилери 4WE 6 J сайтында рексот үчүн багытталган багыттагы клапаны колдонушат. Машина дүкөндөрүндө, бул клапандар кесүү куралдарынын жана жумушчулардын ээлеринин кыймылын көзөмөлдөп турушат. Жабык борбордун өзгөчөлүгү машина иштебей калганда, ашыкча кыймылга жол бербейт, бул коопсуздукту жана тактыкты жакшыртат.
Инъекциялык калыптоо машиналары бул клапандарга көктүн ачылышын жана жабылышын көзөмөлдөө үчүн таянат. Ыкчам өтүү ылдамдыгы өндүрүш тармагын жүргүзүүгө жардам берет жана ишенимдүү борбордун ырааттуу сапатын камсыз кылат. Кээ бир калыптоо машиналары күнүнө миңдеген жолу цикли, ал эми 4ве 6 J саатына 15000 циклди көтөрө алат.
Пресс-машиналар RAM кыймылын көзөмөлдөө үчүн бул клапандарды колдонушат. Басымды басып алуу үчүн басым жасоо жөндөмү жумушчу жайларды кайра иштетүү учурунда бекем кармоо керек. 550 тилке клапанын жогорку басымы 350 барга чейин талаптарды талап кылуу үчүн көп мүмкүнчүлүктөрдү берет.
Автоматташтырылган өндүрүш сызыктары көбүнчө 4ве 6 J J клапандарында биргелешип иштешет. Ар бир клапан ар кандай цилиндрди же моторду көзөмөлдөйт, жана алардын бардыгы өнүмдөрдү ар кандай станциялар аркылуу жылдырууга координациялайт. Стандартташтырылган орнотуу бүт тутумда орнотуу жана техникалык тейлөөнү жеңилдетет.
Модель номерин окуу
Rexroth алардын клапандары үчүн касиет тутумун колдонот. Типтүү толук моделдин номери 4 we 6 J6x / EG24N9K4 болушу мүмкүн. Бул коддун ар бир бөлүгү сизге клапан жөнүндө белгилүү бир нерсени айтып берет.
Башталганда "4 "6" бул анын өлчөмүн билдирет NG6. "J" - бул биз талкуулаган талаш түрү. "6X" спектаклдин мүнөздөмөлөрүнө тиешелүү компоненттери жөнүндө сөз болот.
Слайддан кийин, "E" гидравликалык майларда отурган нымдуу Соленоиддер бар экендигин билдирет. "G24" 24V DC кубаттуулугун колдонот дегенди билдирет. "N" сизге мөөр материалдары жөнүндө айтып берет, n nbr резина мөөрү. "9К4" бөлүмүн колдонмодогу өзгөчөлүктөрдү жана туташтыргычтардын түрлөрү сыяктуу кошумча параметрлерди камтыйт.
Бул кодду түшүнүү, алмаштырылганда клапандарды алмаштырганда же ар кандай моделдерди салганда жардам берет. Багытталган контролдук клапан 4ве 6 J Арыздыгыңызга жараша, белгилүү бир муктаждыктарыңызга жараша ар кандай өзгөрүүлөр болушу мүмкүн, ал эми моделдин номери бул маалыматтардын бардыгын чагылдырат.
Жалпы көйгөйлөр жана чечимдер
Бул ар кандай механикалык компонент сыяктуу, бул клапандар убакыттын өтүшү менен маселелерди иштеп чыгышы мүмкүн. Эң көп кездешүүчү көйгөй жабышып, ал жерде типтеги клапандын денесинин ичинде жылмакай кыймылдабайт. Бул, адатта, гидравликалык майдын булганышынан улам болот.
4веде 6 j ичиндеги ички жол-жоболоштуруу, 3 жана 13 микрометрге чейин кичинекей. Бул адамдын чачынан кичине. Тырышып кетсеңиз, майга айланганда, алар бул катуу мейкиндиктерге дугайып, олжолордун кыймылына жол бербешет. Бул SHIT-COCK деп аталат, эгер чечилбесе, ал клапанды зыян келтириши мүмкүн.
Гидравликалык мунайды таза сактоо көпчүлүк көйгөйлөргө жол бербейт. ISO 4406 Тазаласаны 20/18/15 же андан да жакшы деп эсептеген чыпкаларды колдонуңуз. Чыпкаларды үзгүлтүксүз өзгөртүңүз жана булуттуу мезгилдеги булуттуу мунай же адаттан тыш ызы-чуулардын белгилерин көрүңүз.
Чемпионат өрттөө - бул дагы бир маселе. Эгерде типтеги тыгылып калса жана кыймылдай албаса, анда соленоид аны түртүп алуу аракетине көп күчөтүлөт. Бул учурдагы ток параметрлерге зыян келтире турган жылуулукту жаратат. Клапандын версиясынын версиялары бул көйгөйгө дуушар болушат.
Электр жеткирүүнү текшерүүдө катмарды болтурбоого жардам берет. Сиздин чыңалууңуз бааланган чыңалуунун 10% ды түзүңүз. Байланыштар таза жана тар болушу керек, нымга каршы мөөр басуу керек. Valve IP65 же IP67 бааланган туташтыргычтарды колдонот, андыктан мөөрдөрдү туура кармоо үчүн колдонулат.
Ички агып кетүү клавалар жашы сыяктуу көбөйөт. Бул кадимки эскирүү, бирок ашыкча агып кетүү тутумдун аткарылышына таасир этет. Эгерде сиз жайыраак кыймылдаткычтын ылдамдыгын байкасаңыз же кармап туруңуз, ички агымга себеп болушу мүмкүн. Клапандын арасынан сыноо басымы бул маселени диагноз коюуга жардам берет.
Техникалык тейлөө боюнча кеңештер
Үзгүлтүксүз техникалык тейлөө сиздин багытындагы контролдук клапаны 4веден 6-күндү ишенимдүү иштеп жатат. Клапанын өзү көп нерсеге муктаж эмес, бирок анын айланасындагы гидравликалык система. Бир нече жөнөкөй тажрыйбаны ээрчүү клапан жашоону бир кыйла кеңейтет.
Мунай сапаты эң көп кездешет. "Таза, салкын жана кургак" принцибин аткарыңыз. Таза мунай булгануунун алдын алат. Салкын майы азайып, компонент жашоосун узартат. Кургак май даттанууга жол бербейт жана туура илешкектүүлүктү сактайт. Нефтакты мезгил-мезгили менен сынап көрүп, аны өндүрүүчүнүн сунуштарына ылайык өзгөртүңүз.
Температураны көзөмөлдөө да жардам берет. Клапан 80 ° C чейин иштей алат, бирок муздатуучу узак өмүр сүрүү үчүн жакшы. Эгерде сиздин тутумуңуз ысып кетсе, жылуулук алмаштыргыч кошуп көрүңүз. Соленоиддин катарлары 150 ° Cгө жетиши мүмкүн, бирок муздатуучу операция электр стрессти азайтат.
4WA 4 u клапандары колдонмосун жокко чыгаруу мүмкүнчүлүктөрүн камтыйт. Булар машина өчүрүлгөндө же көйгөйдү чечүүдө клапанды кол менен жылдырууга уруксат бериңиз. Кол менен жокко чыгарылганда, ашыкча күч бербөө үчүн, 50 тилкеден төмөн системаны басым жасаңыз. Эч качан тең колдонмодо эки нерсени басаңдатпаңыз.
Орнотуу позициясы клапанды чектебейт. Сиз аны кандайдыр бир багытта орнотсоңуз болот, бирок горизонталдуу орнотуу көбүнчө жылуулук диспрессиясы үчүн мыкты иштейт. Соленоиддердин тегерегинде аба муздатуу үчүн жетиштүү орун бар экендигин текшериңиз.
Альтернативалар жана шайкештик

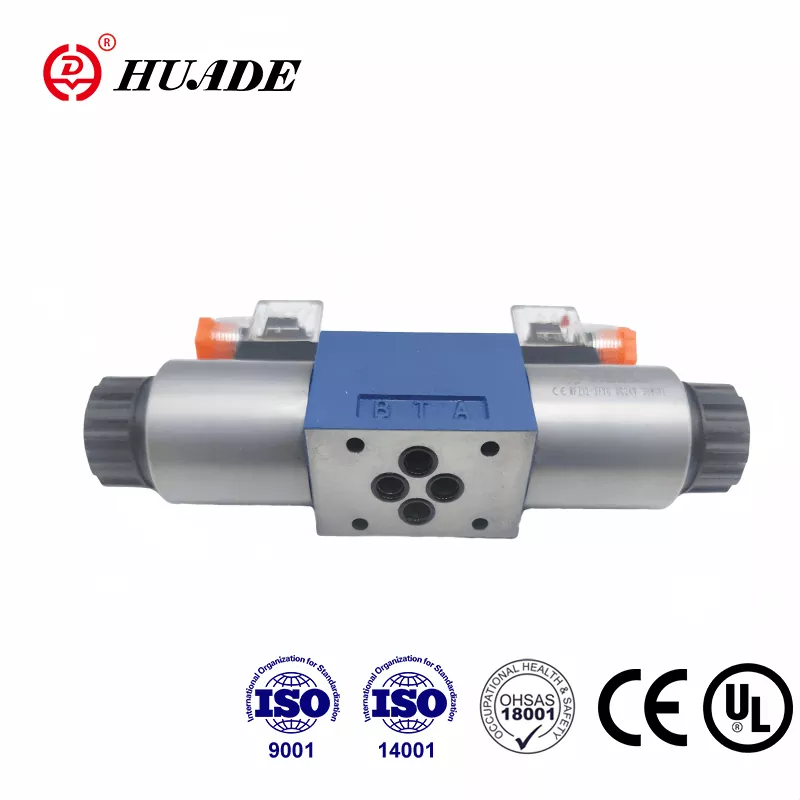

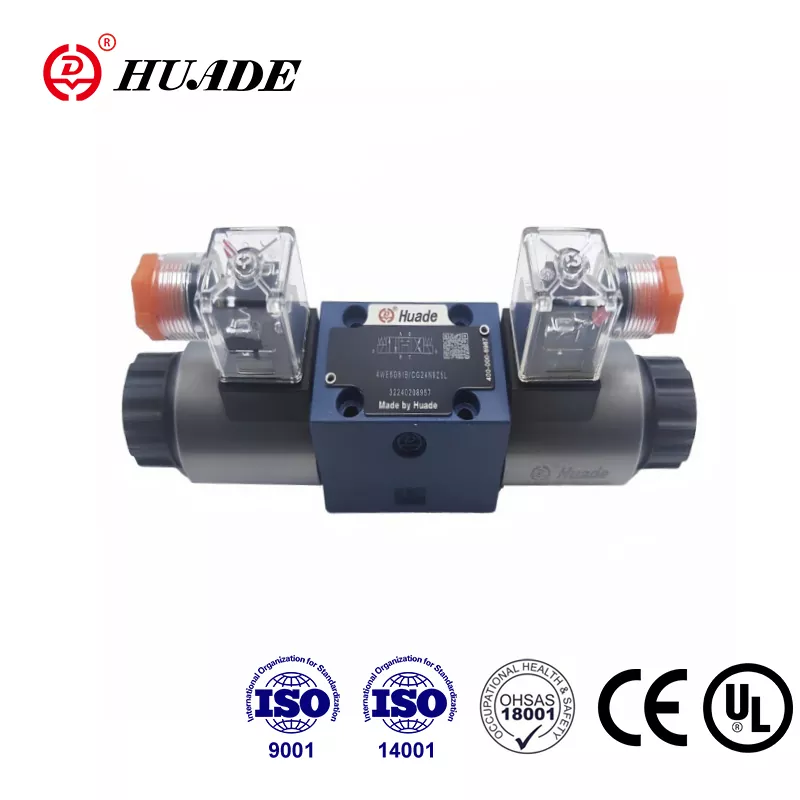

Рексот сапаттуу клапандарды жаратат, ал эми башка өндүрүүчүлөр шайкеш келбеген альтернативаларды сунушташат. Ветцияларыңызды түшүнүү булгыңызга жардам берет. Ng6 монтаждык үлгү менен ар кандай клапан 4 еден 6 кын чукул жерде болот.
Yuken DSG-01-3C3 кылат, бул жабык борбордук чоку менен окшош функционализацияны камсыз кылат. Parker түздөн-түз агым ставкасы менен D1VW сериясын сунуштайт. Eaton Vickers DG4V-3-6C модели бар. Адатта, бул альтернатива баштапкы рексот бөлүктөрүнөн 20% га чейин 20% га арзан баада турат.
Альтернативаларды карап жатканда, басымы рейтинглерине, агымдык кубаттуулуктарга жана электрдик мүнөздөмөлөргө жакшылап коюңуз. Бардык эле NG6 клапандары бирдей эмес. Айрымдар сиздин арызыңызга таасир эткен ар кандай жооп убактысына же котормолоруна ээ болушу мүмкүн.
Багытталган контролдук клапан 4ве 6 J Rexroth Айрым альтернативдүү бренддер бул ишенимдүүлүктү дал келбеши мүмкүн. Критикалык тиркемелер үчүн, чыныгы рексот бөлүктөрүнүн кошумча баасы көп мааниге ээ.
Кайра куруу кызматтары дагы бир вариантты сунуш кылат. Бир нече компаниялар гидравликалык клапандарга адистешкен бир нече компаниялар адистешкен. Алар бөлүнүп, таза, эскилиги жеткен бөлүктөрдү алмаштырып, клапанды жаңы абалга окшоштурушат. Кайра курулган клапандар жаңылардан аз чыгымдарды аз баада жана талаптагыдай талап кылгандыгы үчүн жакшы иштей алат.
Кайда сатып алса болот
4ве 6 J үчүн жеткирүүнү табуу кыйын болбошу керек. Бош Рексот расмий онлайн дүкөнү бар [Store.boschreXroth.com сайтында (http://store.boschrexroxh.com/) сиз түздөн-түз буйрутма аласыз. Бул чыныгы бөлүктөргө жана туура келген чагылдыруусуна кепилдик берет.
Өнөр жай бөлүштүрүүчүлөр бул клапандарды регионалдык түрдө өткөрүшөт. Кыймыл өндүрүштүк тармактар, колдонуучунун өнөр жай технологиялары сыяктуу, ал эми гидротехникалык продуктуларды жүргүзүү. Жергиликтүү дистрибьютор менен иштөө сизге техникалык колдоо көрсөтөт жана тез арада муктаждыктар үчүн тезирээк жеткирүүнү берет.
EBay сыяктуу онлайн базар аянты жаңы жана колдонулган клапандар бар. Жаңы бирдиктерге баа, адатта, белгилүү бир моделге жана варианттарга жараша 300дөн 100 долларга чейин 500 долларга чейин жетет. Колдонулган клапандар 100 доллардан 250 долларга чейин сатылат, бирок сиз арзан баада кепилдик менен камтууну сатасыз.
Шопе же Алибаба сыяктуу аянтчаларды жеткирүүчүлөрдүн шайкеш келген версиясын сунуштайт, кээде $ 150 таяныч. Бул булактардан айырмаланып, бул маршрутту тандап алсаңыз, сатууну кылдаттык менен изилдеп алыңыз. Критикалык тиркемелер үчүн белгилүү керектөөчүлөр менен жабышыңыз.
Заказ берүүдө, толук моделдин номерин даярдаңыз. Багытталган контролдук клапан 4ве 6 J Арыздар көптөгөн конфигурациялардан келип чыгат жана туура эмес чыңалуунун же туташтыргыч түрүн алуу көйгөйлөрүн жаратат. Сатып алуудан мурун эки эселенген электр өзгөчөлүктөрү жана деталдары.
Орнотуу
4вени орнотуу 6 J жакшы иш-аракет жана узак өмүрдү камсыз кылат. Таза монтаж бетинен баштаңыз. Бул бетке клапан мөөрү жана ар кандай тырмактар же топурак агып чыгышы мүмкүн. Клапанын денесин бурмалоо үчүн, орнотуучу бурамаларга туура келүү моментин колдонуңуз.
Порт туташуулары таза жана талаптагыдай өлчөмдө болушу керек. Клапан стандарттык NG6 портунун өлчөмүн колдонот, ал эми гидравликалык сызыктар менен дал келиши керек. Төмөнкү сызыктарды колдонуу агымды чектейт жана басымдын төмөндөшүн күчөтөт. Чоң сызыктардын калдыктар мейкиндиги, бирок спектаклге зыян келтирбейт.
Электр кубатты бириктиргенде, белгилүү бир моделиңизге катышуу диаграммасын аткарыңыз. Соленоиддер, адатта, тийиштүү чыңалууну камсыз кылган контроллер же которулга туташыңыз. Айрым моделдер камтылган селеноид күчөй бергендигин көрсөткөн индикатордун чырактары кирет.
Тутумуңуздагы негизги ойлордо басым өлчөөчү кошууну кошуп көрүңүз. Клапан порттогу басымын көзөмөлдөө басымы көйгөйлөр диагнозун аныктоого жана аткарууну оптималдаштырууга жардам берет. Коопсуз параметрлердин сыртынан иштин алдын алуунун алдын алуу үчүн коопсуздук кагылышууларын камсыз кылат.
Ар кандай суюктуктар менен иштөө
Гидравликалык системалардын көпчүлүгү минералдык майды жана 4ве 6 J суюктуктар менен кемчиликсиз иштейт. NBR STACE SEALS БЕТРОЛУЮМ МЕНЕН МЕНЕН КҮНДҮН АЯТЫ температура диапазонунда иштейт. Бул өнөр жай колдонмолорунун көпчүлүгүн камтыйт.
Айрым системалар HFC (Суу Гликол) же HFD (синтетикалык Эстер) сыяктуу экологиялык таза суюктуктарды талап кылат. Багытталган контролдук клапан 4ве 6 J Суюктуктар менен иштей алат, бирок сизге керектүү мөөр материал керек. "N" ордуна "V" моделдик коду менен көрсөтүлгөн клапанды "v" менен көрсөтүлгөн "v" менен көрсөтүлгөн "v" менен көрсөтүлгөн.
Суу негизделген суюктуктар минералдык майга салыштырганда кызматка негизделген суюктуктар. HFC суюктуктарын колдонууда 30% кыска мөөнөткө бааланат. Ашык ар кандай майлоо касиеттеринен жана потенциалдуу кавитациядан келип чыгат. Эгер сиз бул суюктуктарды колдонушуңуз керек болсо, компенсация үчүн бир аз чоң атлетикалык компоненттерди карап көрөлү.
Операция температурасы ар кандай суюктуктарга алмаштырууну чектейт. HFC суюктуктары минералдык май менен 80 ° C чегинен 50 ° C температурасына чейин чектелген. Ички гидротехникалык суюктуктарды колдонуп жатсаңыз, муздатуу тутумуңузду пландаштырыңыз.
Иштөө ийримдерин түшүнүү
Рексот ар кандай шарттарда клапан кандайча жүрүп жаткан техникалык колдонмолордо көрсөткүчтөрдү берет. Басымдын тамчы ийри сызыктары канчалык кысым көрсөтүп, ар кандай агымдардын ар кайсы деңгээлинде майды сууруп албаңыз. J спулу үчүн, мүнөтүнө 20 литрге 2 литрге түшөт.
Бул басымдын тамчысы сиздин тутумуңузда текке кеткен энергияны билдирет. Агымдын жогорку деңгээли ийри мамилеңиздин артынан басым төмөндөп, басым төмөндөп берет. Гидравликалык схеманы долбоорлоодо активдердин жетиштүү басымын камсыз кылуу үчүн бул жоготуулардын эсебин жүргүзүү үчүн.
Бийликтин контролдоочу клапаны 4веден 6-ж. Бул чектен төмөн болуу үзгүлтүксүз иштөө учурунда ысып кетүүгө жол бербейт.
Каттым жыштыгы клапанга таасирин тийгизет. Саатына клапан саатына 15,000 жолу циклди механикалык түрдө көрсөтө алат, адатта, мүнөздүү колдонмолор жайыраак өтөт. Велосипед тебүү ылдамдыгы мөөрлөргө жана соленоиддик компоненттерди тездетет. Максималдуу максималдаштырылгандан көрө, иштөө жыштыгына иш жүзүндө муктаждыктарыңызга дал келиңиз.
Документ жана колдоо
Bosch Rexroth алардын клапандары үчүн деталдуу техникалык документтерди берет. Негизги каталогдорунун негизги өлчөмү, монтаждык чоо-жайы жана негизги мүнөздөмөлөрүн көрсөтөт. Толук тейлөө окуу куралдары орнотуу процедураларын, техникалык талаптарды жана көйгөйлөрдү чечүү кадамдарын түшүндүрүп берүүнү түшүндүрөт.
Бул документтерди кайра кайталоо веб-сайтынан жүктөп алсаңыз болот же аларды дистрибьютордон сурасаңыз болот. Өзгөчө моделиңиз үчүн техникалык колдонмосуна ээ болуу орнотуу жана тейлөө учурунда жардам берет. Документтерге райондук диаграммаларда клапанды кантип көрсөтүүнү көрсөткөн гидравликалык символдор кирет.
Рексотун техникалык колдоочу топ колдонмо суроолору менен жардам берет. Эгерде сиз 4WE 6 J сиздин муктаждыгыңызга туура келсе, алар альтернативаларды сунуштай аласызбы же өзгөртүүлөрдү сунуштай алышат. Бул колдоо жаңы тутумдарды иштеп чыгууда же иштеп жаткан жабдууларды өркүндөтүүдө баалуу.
Онлайн тандоо куралдары сиздин талаптарга негизделген клапандарды конфигурациялайт. Агымыңызга, басымды, чыңалууну жана башка параметрлерди киргизиңиз, ал эми курал ылайыктуу моделдерди киргизет. Бул сиздин максаттагы сандарды кол менен жүзүм сандарын кол менен чечпестен, керектүү нерселериңизди так камсыз кылууга жардам берет.
Акыркы ойлор
Рекротко багытталган багыт 4 am Рексот үчүн дискотеканы гидравликалык көзөмөлдө чагылдырат. Анын соленоид-операциялык, жазгы борборлоштурулган дизайн, жабык борбордун позициясы менен, дүйнө жүзү боюнча сансыз өтүнмөлөргө кызмат кылат. Анын кандайча иштээрин түшүнүү сизге аны натыйжалуу пайдаланууга жана аны туура кармоого жардам берет.
Негизги артыкчылыктар камтылган NG6 монтаждоо, ишенимдүү жабык борбордук функция жана бөлүктөрдүн жана колдоо көрсөтүүлөргө ээ. Клапан жогорку басымдарды иштеп чыгат жана так көзөмөлдөө үчүн жооптуу которууну берет. Бир нече чыңалуудагы варианттар жана конфигурация ар кандай машинанын талаптарына ылайыкташтырылууда.
Туура орнотуу жана тейлөө бул клапандарды бир нече жылдан бери иштеп чыгыңыз. Таза гидравликалык мунай - бул клапаны узакка созулган эң маанилүү фактор. Өткөн чыпкалоо өзгөрүп, иштөө температурасына көңүл буруу үчүн, алар башталганга чейин көпчүлүк көйгөйлөргө жол бербейт.
Сиз жаңы машинаны иштеп чыкпайсызбы, жаңы машинаны алмаштыруубу же иштеп жаткан жабдууларыңызды түшүнүүгө аракет кылып жатасызбы, 4WE 6 J талап кылынат. Анын өндүрүштүк өтүнмөлөрүндө талап кылынган өнөр жай арыздарын талап кылуу боюнча жыйырма жылдардан өтүү анын сапаты жана ишенимдүүлүгү менен айтылат. Туура кам көрүү менен, бул клапан сиздин гидравликалык системаңызга көп жылдар бою жакшы кызмат кылат.
