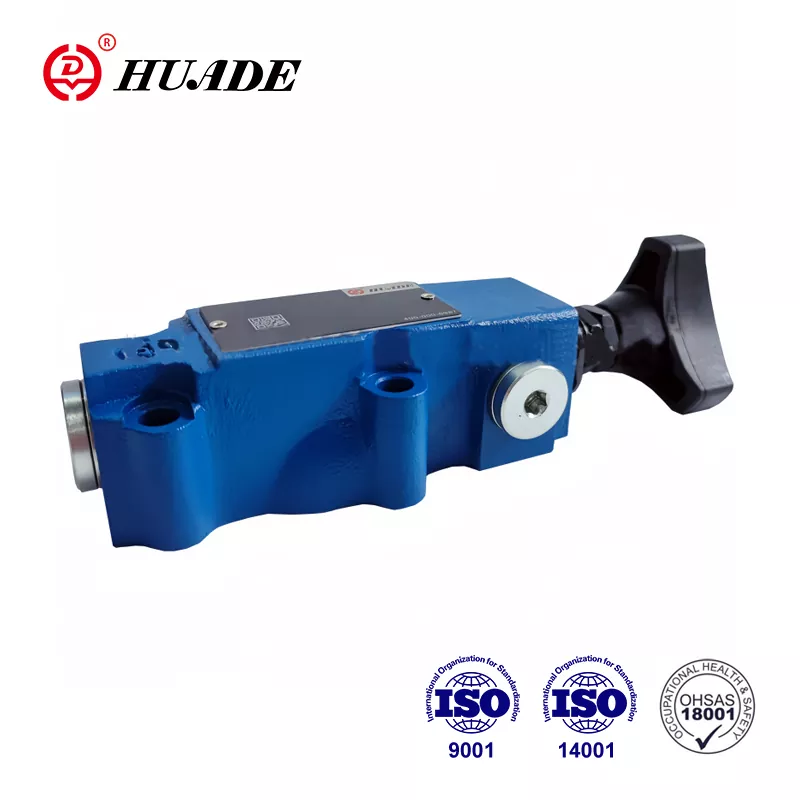

Rexroth менен 1979-жылдан бери кызматташуу тажрыйбасы. Huade® алыстан башкаруучу рельефтик клапан DBT арзан баага ээ. Бул линиядагы ушуга окшогон буюмдарга караганда технология жагынан алда канча өнүккөн жана бышык. Huade Hydraulic сапатка чоң басым жасайт. Фабрикада гидравликалык клапандардын сапатын камсыз кылуу үчүн дүйнөнүн бардык булуң-бурчунан алынып келинген 750дөн ашык алдыңкы өндүрүш жабдуулары иштейт. Бардык басым клапандар фабрикадан чыгар алдында катуу сыноодон өтөт. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® Кытайдын гидротехникалык тармагында көрүнүктүү бренд болуп саналат. басым контролдоо клапандарынын сериясы жогорку аткарууга байланыштуу деңиз гидротехникалык системасы жана башка тармактарда көп колдонулат.
|
Техникалык маалыматтар |
||
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM мөөр үчүн) |
|
|
Температура диапазону （℃） |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм2/с) |
10~800 |
|
|
максималдуу агым (л/мин) |
3 |
|
|
макс. иштөө басымы (МПа) |
31.5 |
|
|
макс. Орнотуу басымы (МПа) |
10 же 31,5 чейин |
|
|
Артка басым |
DBT (МПа) |
|
|
DBWT (МПа) |
10го чейин (AC);16га чейин (DC) |
|
Өзгөчөлүктөрү:
▶ алыскы аралыктан башкаруу
▶ subplate mounting
▶ үч жөндөө элементтери:
▶ Айлануучу баскыч
▶ Hex. коргоочу капкак менен баш бурамасы
▶ Масштабдуу кулпуланган айланма баскыч
Түрлөрү DBT жана DBWT алыстан башкаруу басым клапандары пилоттук башкарылуучу басымды түшүрүүчү клапандар.
DBT түрү негизинен негизги клапандан (1), негизги катуштан (2), клапан отургучтан (3) жана жөнгө салуудан (6) турат.
Системанын басымы тешик аркылуу катушка(2) таасир этет. Эгерде басым пружинада орнотулган клапандан ашып кетсе, басым суюктугу T портунан резервуарга агып чыгат (же тышкы дренаж).
DBT басымды түшүрүүчү клапандын түзүлүшү жана символдору
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Заводдон чыкканда субпластсыз продукция.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
