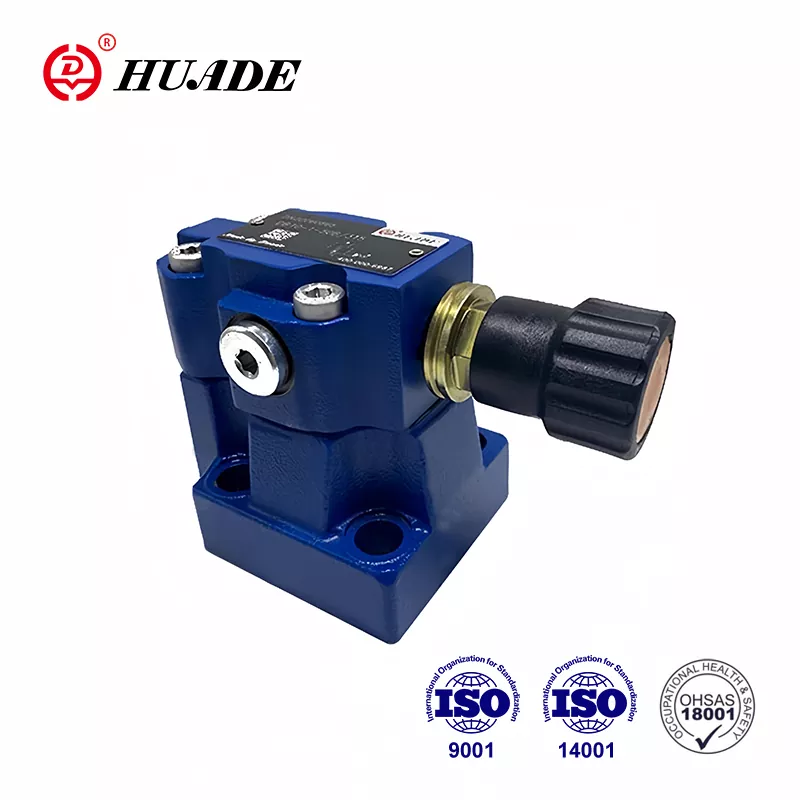

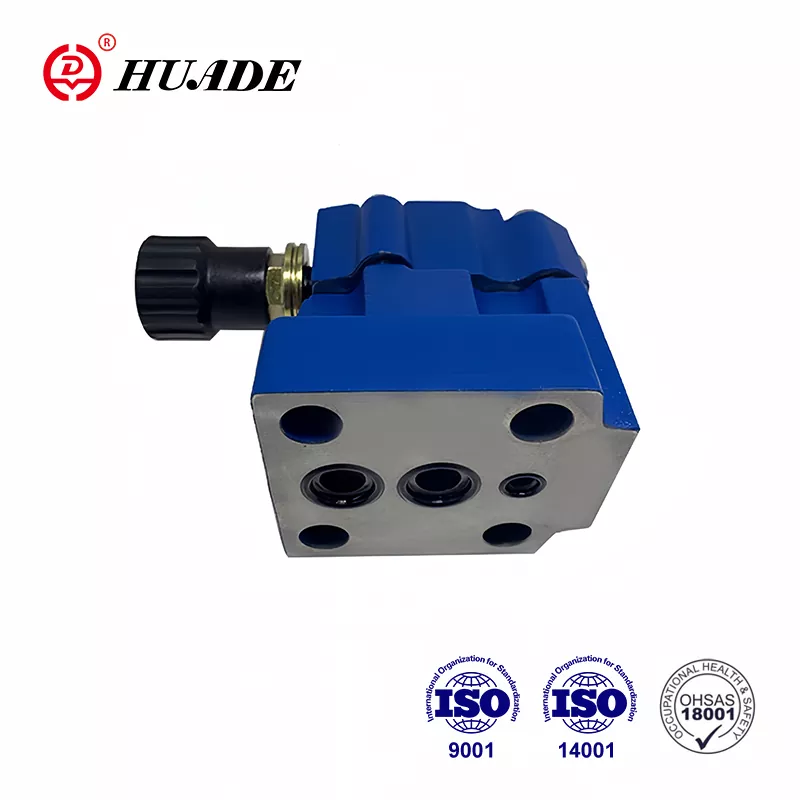

1979-жылы түзүлгөн Huade Hydraulic компаниясы Рексроттун алдыңкы технологиясын киргизүү аркылуу Кытайдын гидротехникалык тармагында лидер болуп калды. Huade® басымды түшүрүүчү клапандар DB 10 Рексроттун DB10 сериясына дал келет. Завод кардарларды арзан баада гидравликалык клапандар менен камсыз кылуу үчүн ички ресурстарды сарамжалдуу пайдаланат. Ошол эле учурда гидравликалык клапандардын сапатын камсыз кылуу үчүн дүйнөнүн бардык булуң-бурчунан 750дөн ашык алдыңкы машиналарды киргизди. Huade Hydraulic жана анын туунду ишкана ISO9001, ISO14001 жана OH SAS18001 өттү. Hude® басым клапандары ишенимдүү сапаты жана туруктуу иштеши үчүн Кытайда жана чет өлкөлөрдө жапайы сатылат. Huade Hydraulics гидротехникалык чечимдер менен камсыз кылуу үчүн көптөгөн белгилүү ата мекендик компаниялар менен кызматташат.
|
Генерал |
|||||||
|
Орнотуу |
кошумча |
||||||
|
Салмагы |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplate |
ДБ (Кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (кг) |
1.2 (DBW түрү 1.2Кг кошуңуз |
||||||
|
DBC10 же 30 (Кг) |
1,5 (DBWC10 же 30 1,2 кг кошуу) |
||||||
|
жиптүү |
DB..G. (кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Багыттоочу клапандар үчүн техникалык маалыматтар |
караңыз WE6.../... |
||||||
|
Гидротехникалык маалыматтар |
|||||||
|
A.B портторундагы максималдуу иштөө басымы. X (МПа) |
35,0 чейин |
||||||
|
Максималдуу арткы басым |
ДБ (МПа) |
31,5ке чейин |
|||||
|
DBW.6A.(стандарттык соленоиддер) (МПа) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(жогорку кубаттуу электромагниттер) (МПа) |
AC(DC) 16.0 |
||||||
|
Орнотулган басым |
Минималдуу (МПа) |
агымга көз каранды (мүнөздүү ийри сызыктарды караңыз) |
|||||
|
Максималдуу (МПа) |
Максималдуу 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Максималдуу агым |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Кошумча монтаждоо (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Буттуу туташуулар (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
||||||
|
Басым суюктуктун температура диапазону (℃) |
-30дан +80ге чейин |
||||||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
||||||
|
Булгануу даражасы |
NAS 1638 класс 9. |
||||||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ DIN 24 340, E,ISO 6264 формасы жана CETOP - RP 121H боюнча өткөрүү үлгүсү
▶ Түтүк туташтыруу
▶ Байланышты салыңыз
▶ Үч жөндөө элементи:
. Айлануучу баскыч
. Hex. коргоочу капкак менен баш бурамасы
. Масштаб менен кулпуланган айланма баскыч
▶ Соленоиддик жүктү түшүрүү орнотулган багыттуу клапан аркылуу
Колдонмо:
DB 10 басымды басаңдатуучу клапандар башкаруу басымын чектөө (МБ) же чектөө үчүн колдонулат.
Генерал
Типтери DB басым клапандары пилоттук башкарылуучу басым түшүрүүчү клапандар.
Басымды түшүрүүчү клапандар (ДБ) негизинен негизги клапандан (1) негизги катушка монтаждашы (3) жана басымды жөнгө салуучу элементи бар пилоттук клапандан (2) турат.
Басым түшүрүүчү клапан түрү DB
А портундагы басым негизги катушка (3) таасир этет. Мында басым тешиктер (4) жана (5) орнотулган башкаруучу линиялар (6) жана (7) аркылуу негизги катушканын (3) пружина жүктөлгөн тарабында жана шарга (8) басым жасалат. ) пилоттук башкаруу клапанында (2). А портундагы басым пружинага (9) коюлган клапандан ашып кетсе, шар (8) пружинага (9) каршы ачылат.
Бул үчүн сигнал А портунан башкаруу линиялары (10) жана (6) аркылуу ички келет. Негизги катушканын (3) пружина жүктөлгөн тарабындагы басым суюктугу эми башкаруу линиясы (7), тешиктин тешиги (11) аркылуу агат. ) жана шарикти (8) пружинага (12) киргизиңиз. DB...50B/...типте башкаруу линиясы (13) аркылуу резервуарга, же DB..50/..Y..түрүндө башкаруу линиясы (14) аркылуу ички агып өтөт. Негизги катушкада (3) басымдын төмөндөшү (4) жана (5) тешиктеринен улам А портунан В портуна байланыш ачык. Эми басым суюктугу белгиленген операциялык басымды сактоо менен А портунан В портуна агат.
Басым түшүрүүчү клапанды түшүрүп же башка басымга (экинчи басым баскычы) "X" порту (15) аркылуу которууга болот.
DB структурасы...50B
DB символу...50B
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
