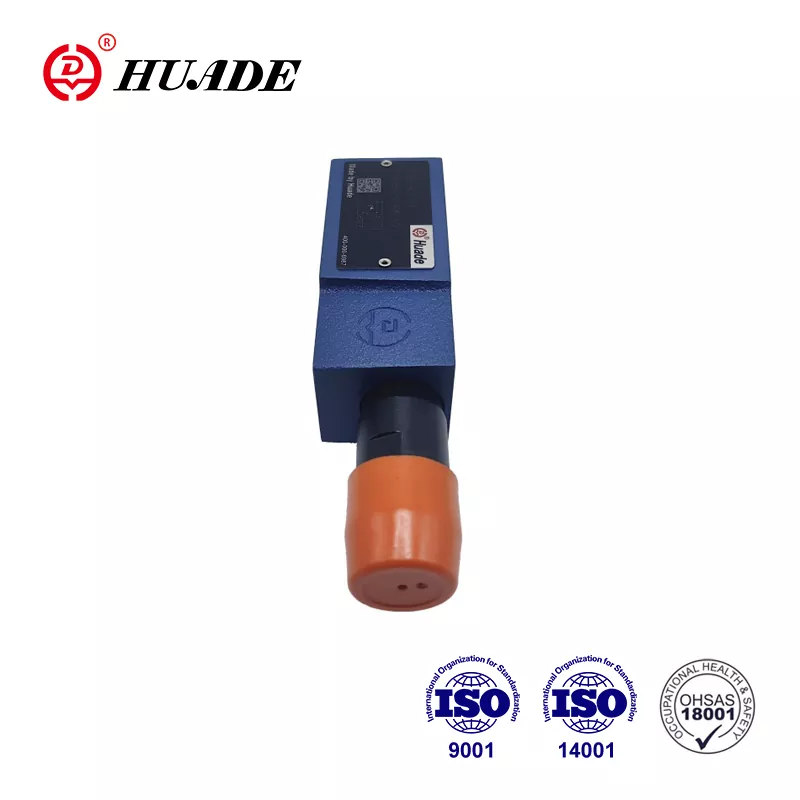

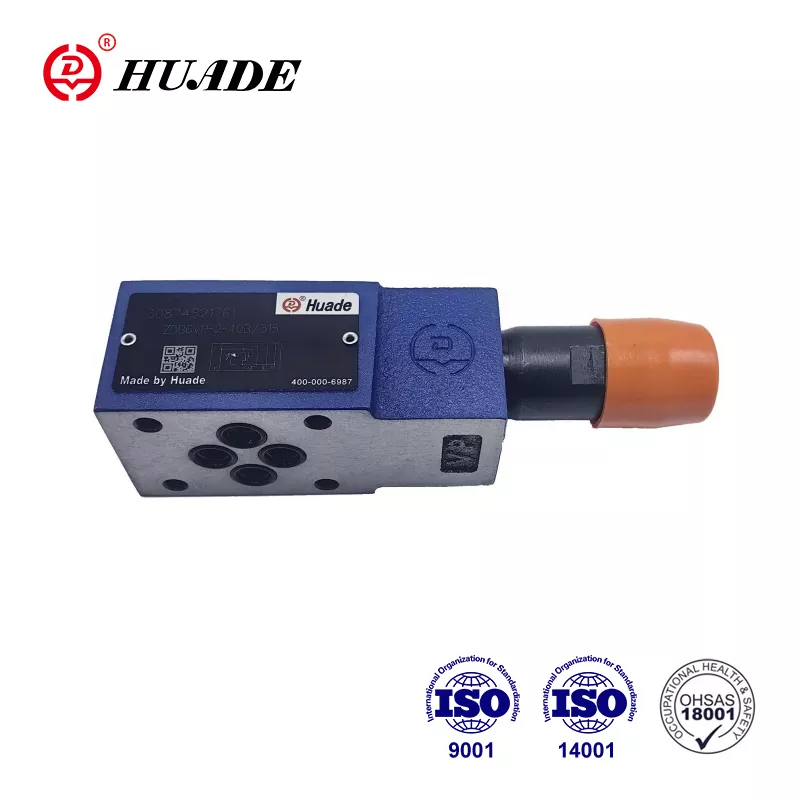

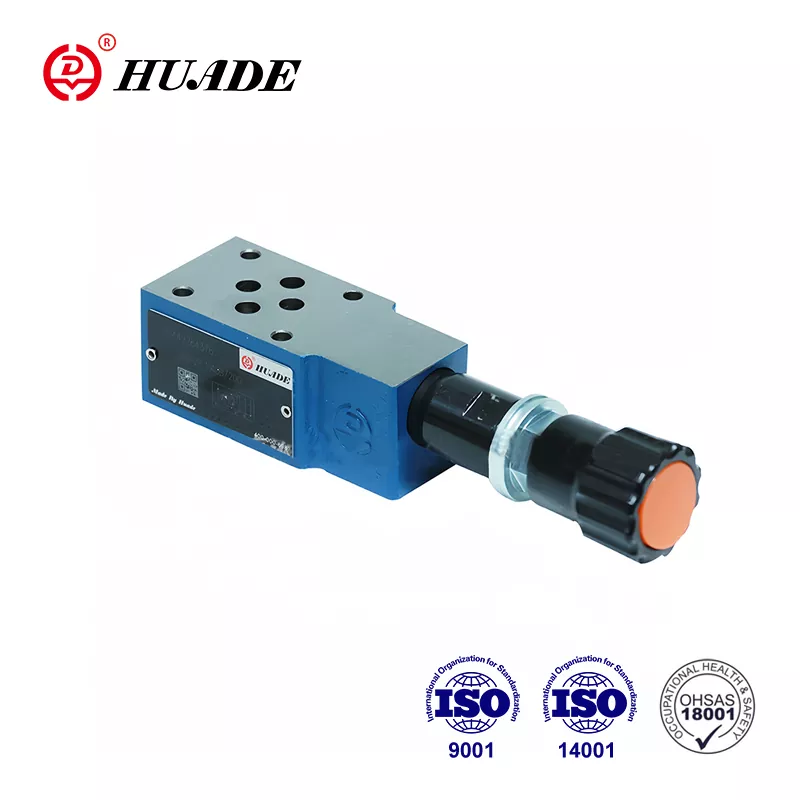

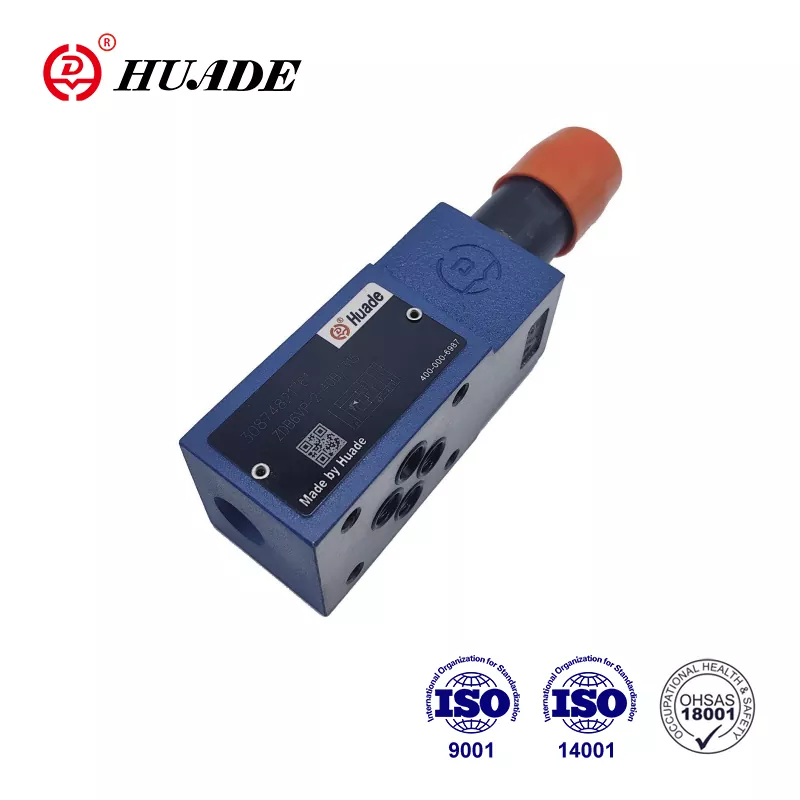

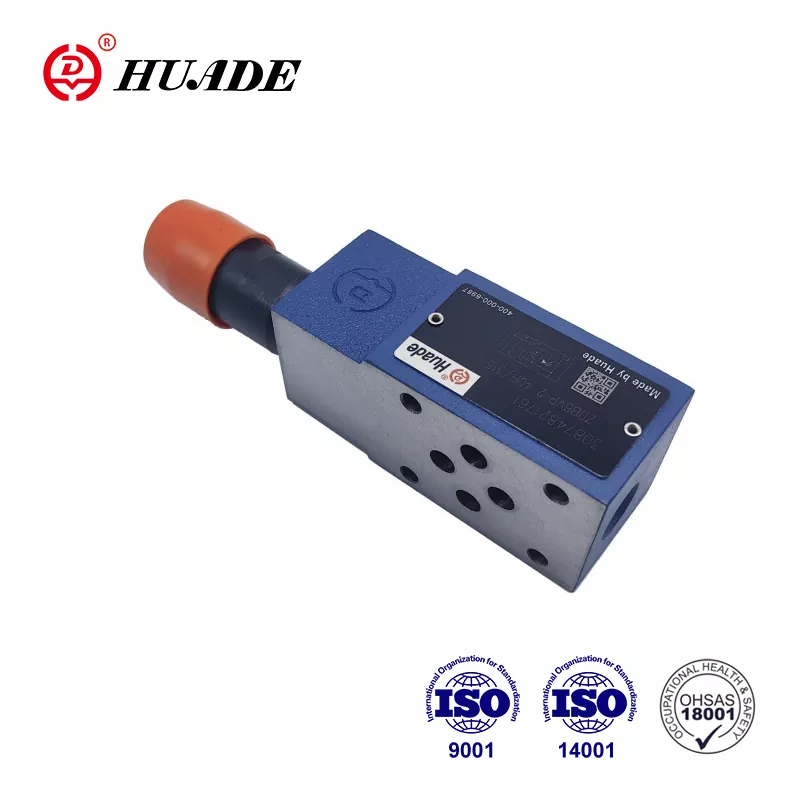

1979-жылы түзүлгөндөн бери, Huade Hydraulic азыр өндүрүштүн бир кыйла масштабга чейин өстү. Z2DB 6 басымды азайтуучу клапан башка эл аралык атактуу бренд менен салыштырганда салыштырмалуу төмөн баага ээ. Фабрикада практикалык жана сарамжалдуулукка көбүрөөк көңүл бурулат. Арзан продукция менен камсыз кылуу учун фабрика ички ресурс-тарды толук пайдаланат. Ошол эле учурда сапатты камсыз кылуу максатында дүйнөнүн бардык булуң-бурчунан 750дөн ашык алдыңкы өндүрүш жабдууларын киргизген. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Башка ушул сыяктуу гидротехникалык клапандар менен салыштырганда, Huade® басымды азайтуучу клапандар технологияда өнүккөн жана бул тармакта бышык. Алар ишенимдүү сапаты жана туруктуу иштеши үчүн аскердик өнөр жайда кеңири колдонулат.
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
|
Басым суюктук - температура диапазону (℃) |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм/с) |
10～800 |
|
|
Суюктуктун булгануу даражасы |
Булгануунун жол берилген максималдуу даражасы |
|
|
Иштөө басымы, макс. (МПа) |
31,5ке чейин |
|
|
Басым жөнгө салынуучу, макс. жөндөө (МПа) |
5, 10, 20, 31,5 чейин |
|
|
Агым, макс. (л/мүнөт) |
60га чейин |
|
|
Салмагы |
ZDB 6 түрү (Кг) |
болжол менен 1 |
|
Z2DB түрү 6 (Кг) |
болжол менен 1.2 |
|
Өзгөчөлүктөрү:
▶ Сэндвич табак клапаны
▶ 4 басым диапазону
▶ 5 схема опциялары
▶ Бир же эки басымды азайтуучу картридждер менен
▶ 4 жөндөө элементтери.
· Айлануучу баскыч
· Жең алты бурчтуу жана коргоочу капкак
· Масштаб менен кулпуланган айланма баскыч
· Кулпуланган айланма баскыч
Колдонмо:
Z2DB 6 басымды азайтуучу клапанын негизги милдети гидравликалык системанын ичиндеги басымды чектөө болуп саналат.
ZDB жана Z2DB басымды басаңдатуучу клапан түрлөрү пилоттук башкарылат жана сэндвич плитасынын дизайнына ээ.
Алар негизинен корпустан (7) жана бир же эки басымды түшүрүүчү клапан картридждеринен турат.
Системанын басымы жөндөө элементи (4) аркылуу орнотулат.
Эс алууда клапан жабылат. А портундагы басым катушка (1) таасир этет. Ошол эле учурда басым тешик (2) аркылуу катушканын (1) пружина жүктөлгөн тарабына жана тешик (3) аркылуу учкуч капкага (6) өтөт. Эгерде А портундагы басым пружинада (5) белгиленген мааниден ашып кетсе, пилоттук калка (6) ачылат. Эми суюктук катушканын (1), тешиктин (3) жана каналдын (8) пружинасы жүктөлгөн тараптан T портуна агып кете алат. Натыйжада басымдын төмөндөшү андан соң катушканы (1) жылдырат, бул А менен Т байланышын ачат. пружинага (5) коюлган басым сакталып турат.
Эки пружиналык камерадан келген пилоттук мунай Т порту аркылуу резервуарга сырттан кайтып келет.
Z2DB 6 символу
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
