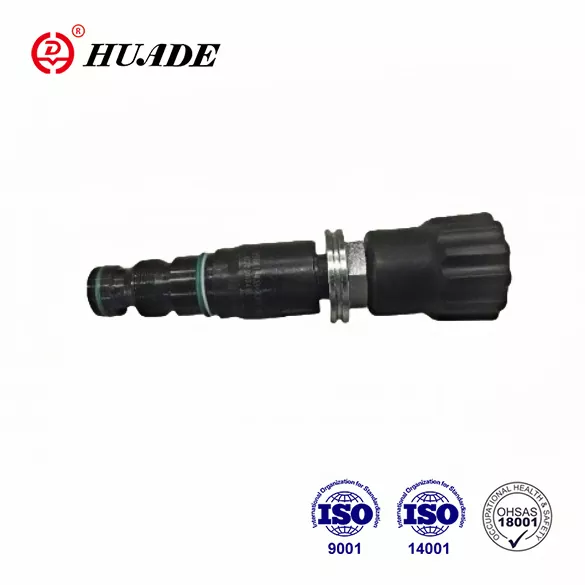

Басым түшүрүүчү клапандар DB.K

Рексроттун алдыңкы технологиясын киргизүү аркылуу Huade Hydraulic долбоорлоодо, гидротехникалык компоненттерди жана комплекстүү жабдууларды өндүрүүдө олуттуу ийгиликтерге жетишти. Huade® басымды түшүрүүчү клапандар DB.K башка ушул сыяктуу буюмдарга салыштырмалуу бышык. Алар ошол эле сериядагы Rexroth тарабынан сунушталган өнүмдөрдү алмаштыра алат. Жеткиликтүү продукция менен камсыз кылуу максатында, фабрика сапатты камсыз кылуу үчүн дүйнөнүн бардык булуң-бурчунан 750дөн ашык алдыңкы өндүрүш жабдууларын киргизүү менен практикалык жактан көбүрөөк көңүл бурат. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® гидравликалык басым клапандары кеңири рынокто таанылды. Ишенимдүү сапаты жана туруктуу иштөөсүнө байланыштуу, алар курулуш техникасы жана деңиз гидротехникалык системасы сыяктуу ар кандай өнөр жай чөйрөсүндө кеңири колдонулат.

Басым түшүрүүчү клапандардын продукт параметри DB.K

Продукттун өзгөчөлүгү жана басымды түшүрүүчү клапандардын колдонулушу DB.K

Өзгөчөлүктөрү:

▶ Картридж клапаны

▶ 4 басым диапазону

▶ 4 жөндөө элементтери

. Айлануучу баскыч

. Жең алты бурчтуу жана коргоочу капкак

. Масштаб менен кулпуланган айланма баскыч

. Масштаб менен айлануучу баскыч

Колдонмо:

DB..K.. типтеги басымды түшүрүүчү клапандар - картриджге орнотуу үчүн пилоттук башкарылуучу басымды түшүрүүчү клапандар. Алар гидравликалык системадагы басымды чектөө үчүн колдонулат.

Басым түшүрүүчү клапандардын функциясы, бөлүмү жана символдору DB.K

Системанын басымын орнотуу жөндөө элементи (4) аркылуу ишке ашырылат. Эс алууда клапандар жабылат. А портундагы басым катушка (1) таасир этет. Ошол эле учурда басым тешик (2) аркылуу катушканын (1) пружина жүктөлгөн тарабына жана тешик (3) аркылуу учкуч калкага (6) өткөрүлөт. Эгерде басым

портунда Жазгы (5) белгиленген мааниден жогору чыкса, пилоттук терезе (6) ачылат. Эми суюктук катушканын (1), тешигинин (3) жана каналдын (8) пружинасы жүктөлгөн тараптан Y портуна агып кете алат. Натыйжада басымдын төмөндөшү катушканы (1) жылдырып, бул Адан Вга байланышты ачат, ал эми пружинага коюлган басым (5) сакталып турат.

Эки пружиналык камерадан келген пилоттук мунай сырттан Y порту аркылуу алынат.

DB 10 K2-40B түзүмү

Символ

Эскертүү

1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.

2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.

3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.

4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.

5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.

6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
