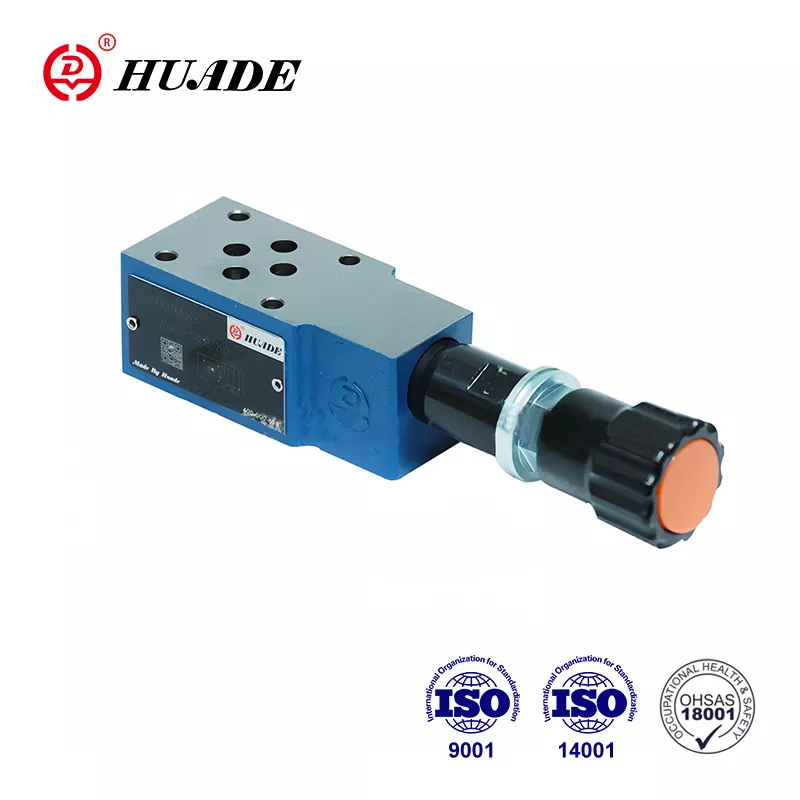

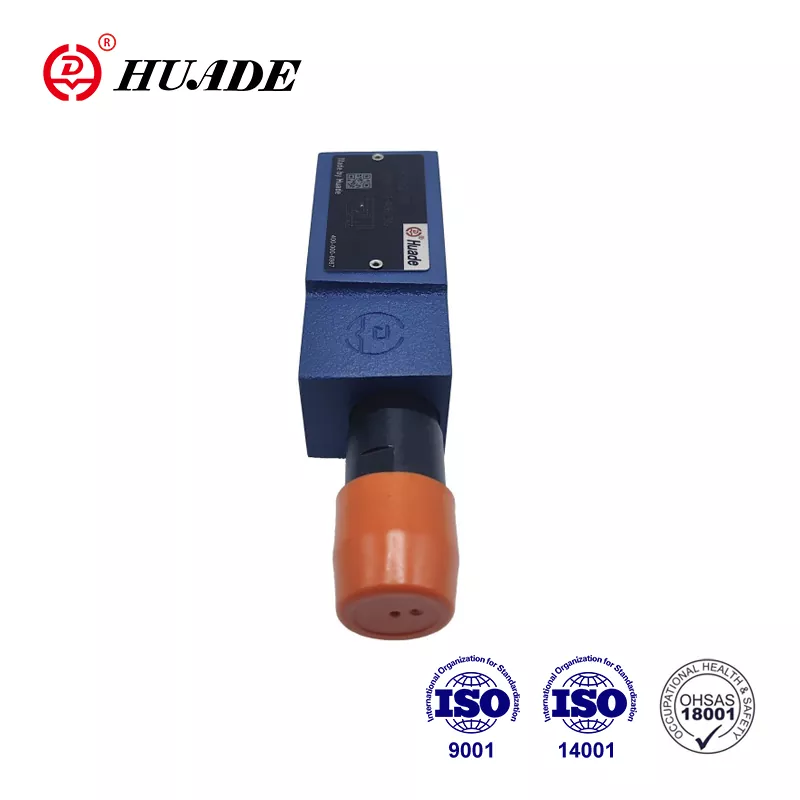

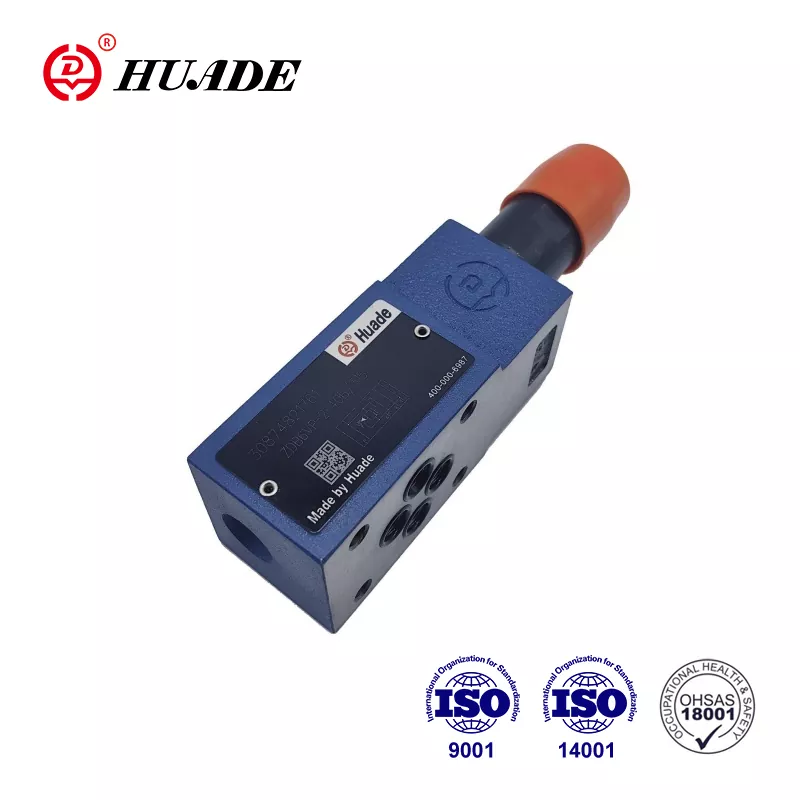

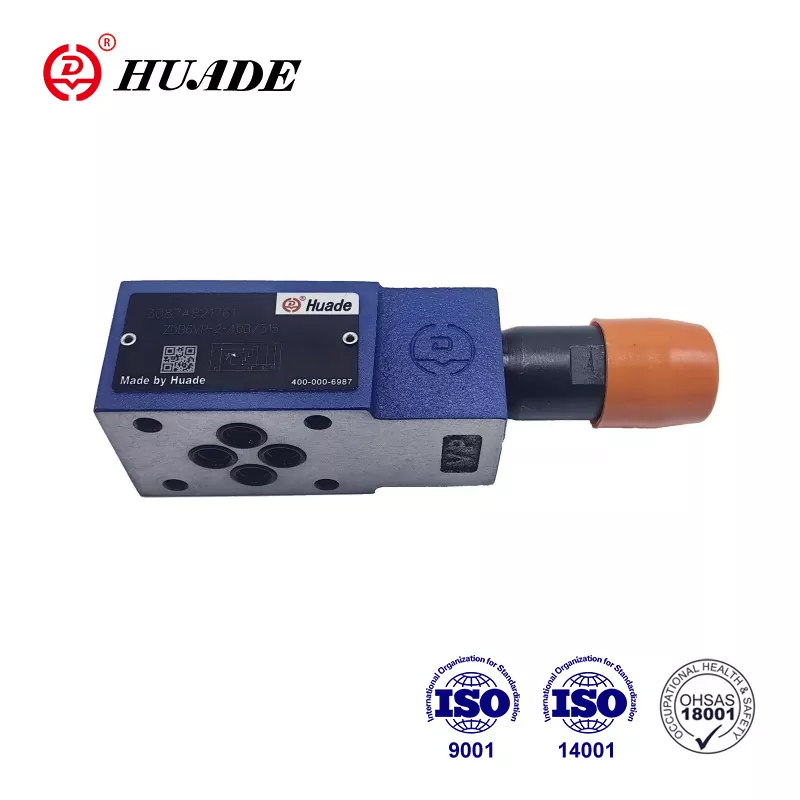

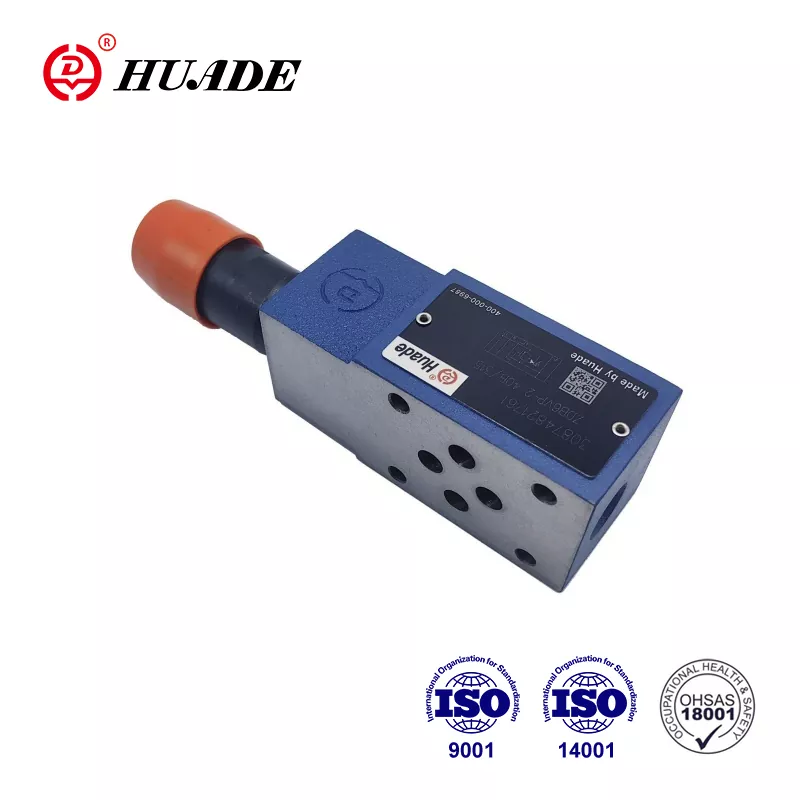

ZDB 6 басымды түшүрүүчү клапан Rexroth® сунуштаган өнүмдөрдү алмаштыра алат. Чындыгында Huade Hydraulic Rexroth менен эки узак мөөнөттүү кызматташууга ээ болгон. Бул кызматташтык Huade® басым клапандарына өндүрүмдүүлүк, сапат жана шайкештик жагынан Rexroth өнүмдөрү менен бирдей деңгээлге жетүүгө мүмкүндүк берет. фабрика ISO9001 өттү, ISO14001 жана OH SAS18001.The фабрика Factory натыйжалуу чыгымдарды көзөмөлдөө жана экономикалык жактан натыйжалуу жана практикалык гидротехникалык басым клапандар менен кардарларды камсыз кыла алат ири өндүрүштүк масштабга ээ. Ишенимдүү жана туруктуу иштөөсүнөн улам Huade® гидротехникалык продуктулары аскердик жана деңиз өнөр жайларында кеңири колдонулат.
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
|
Басым суюктук - температура диапазону (℃) |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм/с) |
10～800 |
|
|
Суюктуктун булгануу даражасы |
Булгануунун жол берилген максималдуу даражасы |
|
|
Иштөө басымы, макс. (МПа) |
31,5ке чейин |
|
|
Басым жөнгө салынуучу, макс. жөндөө (МПа) |
5, 10, 20, 31,5 чейин |
|
|
Агым, макс. (л/мүнөт) |
60га чейин |
|
|
Салмагы |
ZDB 6 түрү (Кг) |
болжол менен 1 |
|
Z2DB түрү 6 (Кг) |
болжол менен 1.2 |
|
Өзгөчөлүктөрү:
▶ Сэндвич табак клапаны
▶ 4 басым диапазону
▶ 5 схема опциялары
▶ Бир же эки басымды азайтуучу картридждер менен
▶ 4 жөндөө элементтери.
· Айлануучу баскыч
· Жең алты бурчтуу жана коргоочу капкак
· Масштаб менен кулпуланган айланма баскыч
· Кулпуланган айланма баскыч
Колдонмо:
ZDB 6 басымды түшүрүүчү клапан гидравликалык системанын ичиндеги басымды чектөө үчүн колдонулат.
ZDB жана Z2DB басымды басаңдатуучу клапан түрлөрү пилоттук башкарылат жана сэндвич пластинка дизайнында.
Алар негизинен корпустан (7) жана бир же эки басымды түшүрүүчү клапан картридждеринен турат.
Системанын басымы жөндөө элементи (4) аркылуу орнотулат.
Эс алууда клапан жабылат. А портундагы басым катушка (1) таасир этет. Ошол эле учурда басым тешик (2) аркылуу катушканын (1) пружина жүктөлгөн тарабына жана тешик (3) аркылуу учкуч капкага (6) өтөт. Эгерде А портундагы басым пружинада (5) белгиленген мааниден ашып кетсе, пилоттук калка (6) ачылат. Эми суюктук катушканын (1), тешиктин (3) жана каналдын (8) пружинасы жүктөлгөн тараптан T портуна агып кете алат. Натыйжада басымдын төмөндөшү андан соң катушканы (1) жылдырат, бул А менен Т байланышын ачат. пружинага (5) коюлган басым сакталып турат.
Эки пружиналык камерадан келген пилоттук мунай Т порту аркылуу резервуарга сырттан кайтып келет.
ZDB 6 басымды түшүрүүчү клапандын структурасы жана символдору
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
