Beijing Huade Hydraulic Industrial Group гидротехникалык буюмдарды жана жабдууларды долбоорлоо, өндүрүү жана тейлөө боюнча адистешкен белгилүү мамлекеттик компания болуп саналат. DBWT жардам клапаны Rexroth® сунуштаган өнүмдөрдү алмаштыра алат. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade Hydraulic гидротехникалык клапандардын жогорку сапатын камсыз кылуу үчүн жакшы текшерүү системасы бар. Фабрикада дүйнөнүн бардык булуң-бурчунан алынып келинген 750дөн ашык алдыңкы өндүрүштүк жабдуулар иштейт. Ар бир басым клапан суу өткөрбөйт желим баштыктарга жана стандарттуу картонго салынып, контрафакттуулукка каршы белгилер коюлат. Huade® гидротехникалык продуктулары коргонуу жабдууларын модернизациялоого көмөктөшүү үчүн аскердик өнөр жайда кеңири колдонулат.
|
Өлчөмү |
6 |
8、10 |
15、20 |
25、30 |
|
|
Иштеп жатат |
Порт П |
40 |
63 |
40 |
31.5 |
|
Порт Т |
31.5 |
||||
|
(л/мин) |
50 |
120 |
250 |
350 |
|
|
Басым суюктук |
Минералдык май (NBR пломбасы үчүн), же |
||||
|
Басым суюктук |
-30～+80 |
||||
|
Илешкектүүлүк диапазону (мм²/с) |
10～800 |
||||
Өзгөчөлүктөрү:

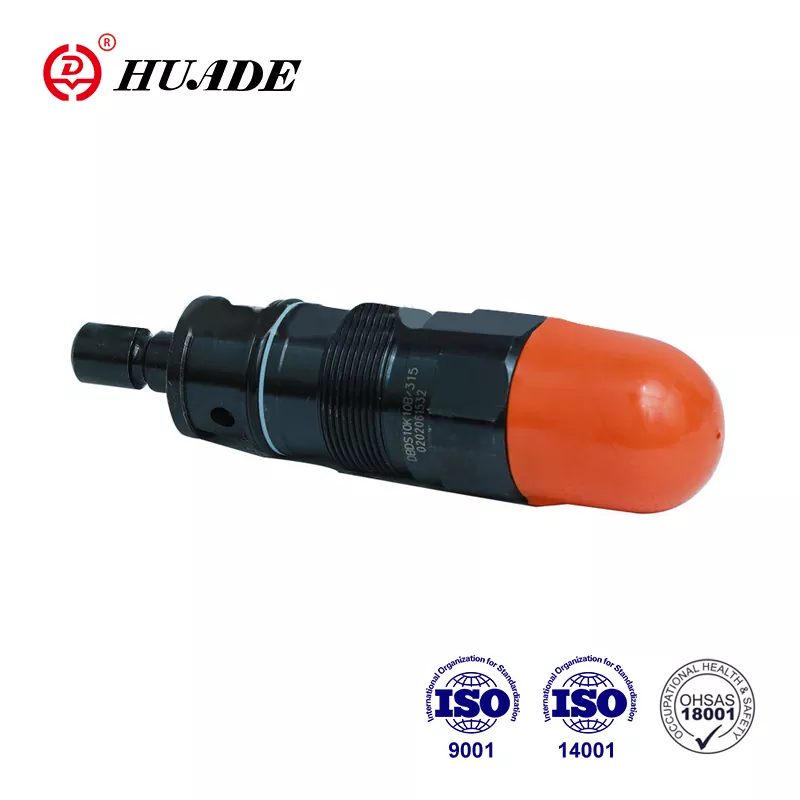

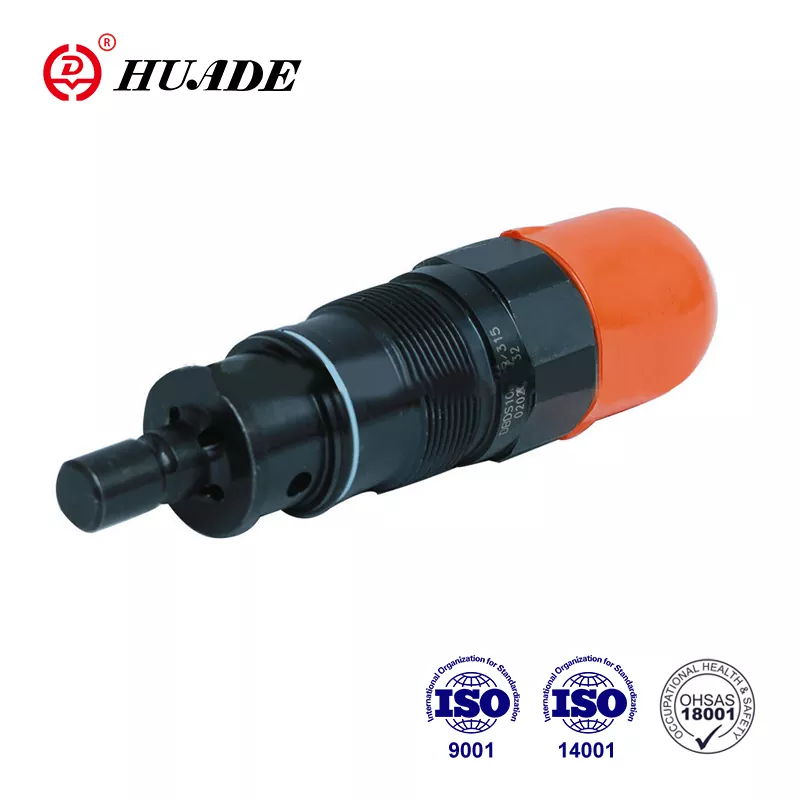

▶ Картридж клапаны катары
▶ Сайлуу туташуулар үчүн
▶ кошумча пластинкаларды орнотуу үчүн
▶ 3 басым жөндөө элементтери, кошумча:
· Айлануучу баскыч
·.Hex. head screw with protective cap
· Масштаб менен кулпуланган айланма баскыч
Колдонмо:
DBD басым түшүрүүчү клапандар түз башкарылуучу калкыма клапандар.
Алар гидравликалык системадагы басымды чектөө үчүн колдонулат.
Клапандар негизинен жеңден (1), пружинадан (2), басаңдатуучу катушкасы бар поппетен (4) (басым баскычтары 2,5тен 40 МПага чейин) же шариктен (4) (басым баскычы 63 МПа) жана жөндөө элементинен (3) турат. Системанын басымын орнотуу жөндөө элементи (3) аркылуу чексиз өзгөрүп турат. Пружина (2) калканчты (4) отургучка түртөт. P каналы системага туташтырылган. Системада болгон басым попет аймагына (же шарга) колдонулат.
Эгерде P каналындагы басым пружинага (2) орнотулган клапандан жогору көтөрүлсө, попка (4) пружинага (2) каршы ачылат. Эми басымдагы суюктук P каналынан T каналына агып жатат. Калктын (4) соккусу төөнөгүч менен чектелет. Бардык басым диапазонунда жакшы басым орнотууларын сактоо үчүн басым диапазону 7 басым баскычына бөлүнөт. Бир басым этап аны менен орнотулушу мүмкүн болгон максималдуу иштөө басымы үчүн белгилүү бир пружинага туура келет.
DBD басымды басаңдатуучу клапанын структурасы жана символдору
DBD символдору
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин бүдүрлүүлүгү талап кылынат беттин тегиздиги 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
