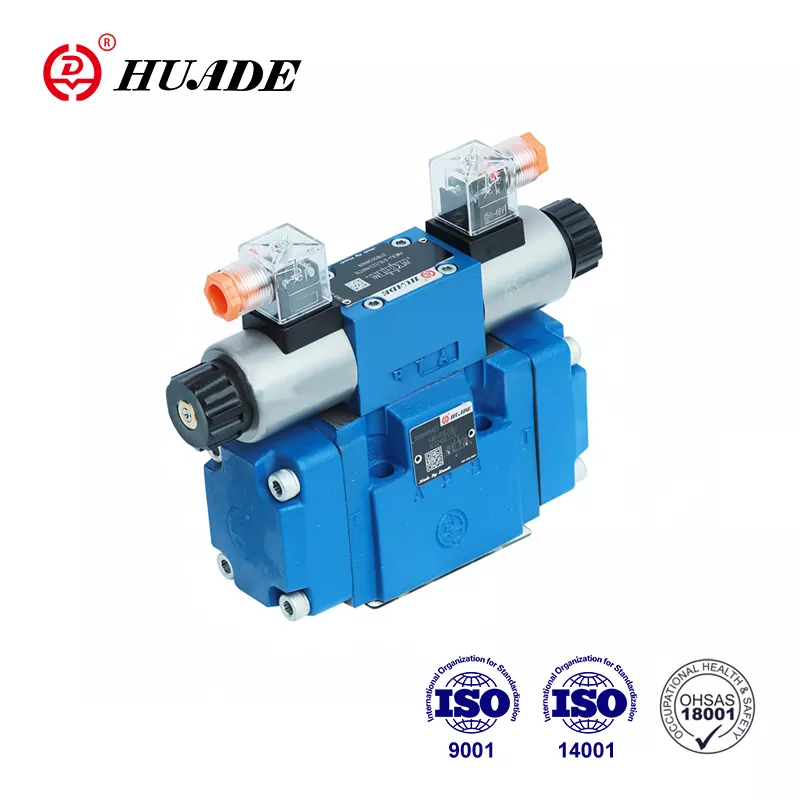

1979-жылы Кытай менен Германиянын өкмөттөрүнүн ортосундагы стратегиялык өнөктөштүк аркылуу түзүлгөн Huade Hydraulic Rexroth менен эки узак мөөнөттүү кызматташуу тажрыйбасына ээ болгон. Huade® 4WEH 16 J электрогидравликалык багыттоочу клапан ошол эле сериядагы Rexroth клапанына арзан альтернатива болуп саналат. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade Hydraulic сапатка чоң басым жасайт. Гидравликалык клапандардын жогорку сапатын камсыз кылуу үчүн фабрикада дүйнөнүн бардык булуң-бурчунан алынып келинген 750дөн ашык алдыңкы өндүрүш жабдуулары иштейт. Huade® гидротехникалык буюмдар көп инженердик жана курулуш машиналары, станок, айлана-чөйрөнү коргоо, кеме куруу, аэрокосмостук, темир жол транзиттик, аскердик өнөр жай жана башка тармактарда колдонулат.
|
4WEH16 түрү |
|||
|
Иштөө басымы, макс. (МПа) |
H-4WEH16 |
4WEH16 |
|
|
35ке чейин |
28ге чейин |
||
|
Порт Т |
Пилоттук мунай төгүүчү тышкы (МПа) |
25ке чейин |
25ке чейин |
|
Пилоттук мунай төгүүчү ички (МПа) |
электромагниттик (DC) |
электромагниттик (AC) |
|
|
16га чейин |
10го чейин |
||
|
Бул басым борборлоштурулган үчүн мүмкүн эмес |
|||
|
PortY |
Пилоттук мунай төгүүчү тышкы (МПа) |
=16 |
～10 |
|
Пилоттук басым мин. |
Пилоттук мунай төгүүчү тышкы (МПа) |
3 позициялуу клапан, 1.2 |
|
|
Пилоттук мунай менен камсыздоо ички (МПа) |
C, F, G, H, P, T,V,Z,S катушкалар үчүн |
||
|
Иштөө басымы. макс. (МПа) |
25ке чейин |
||
|
Гидравликалык суюктук |
Минералдык майлар же фосфат эфири |
||
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
||
|
Илешкектүүлүк диапазону (мм2/с) |
10～+800 |
||
Өзгөчөлүктөрү:
▶ Клапандар суюктуктун агымынын башталышын жана багытын көзөмөлдөө үчүн колдонулат
▶ Электр-гидравликалык операция (WEH), гидравликалык иштетүү (WH)
▶ Кошумча монтаждоо үчүн
▶ Жазгы же басым борборлоштурулган, жазгы же гидравликалык офсет
▶ Нымдуу пин туруктуу же AC электромагниттери, кошумча
▶ Кол менен жокко чыгаруу, кошумча
▶ Электрдик туташуу жеке же борбордук туташуу катары
▶ Которуу убактысын тууралоо, кошумча
▶ Негизги клапандын P-каналындагы алдын ала жүктөө клапаны, кошумча
▶ Маалымат баракчасына көмөкчү жабдуулар
Негизги катушкадагы инсультту тууралоо, кошумча
Инсультту тууралоо жана/же акыркы абалдын көрсөткүчү, кошумча
Негизги катушкадагы механикалык же индуктивдүү чек которгуч (жакындык түрү), кошумча
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
Багыттоочу клапандар 4WEH 16 J суюктуктун агымынын башталышын жана багытын көзөмөлдөө үчүн колдонулат.
Багыттоочу клапандар түрү 4WEH..
WEH тибиндеги клапандар - электр-гидравликалык иштөөсү бар багыттуу спулдук клапандар
Багыттоочу клапандар негизинен корпусу бар негизги клапандан (1), негизги башкаруу спулунан (2), бир же эки кайтаруучу пружинадан жана бир же эки электромагниттүү пилоттук клапандан (4) турат.
Негизги клапандагы негизги башкаруу катушкасы (2) нейтралдуу абалда же пружиналар менен баштапкы абалда кармалат.
4WEH кесилген көрүнүшү
