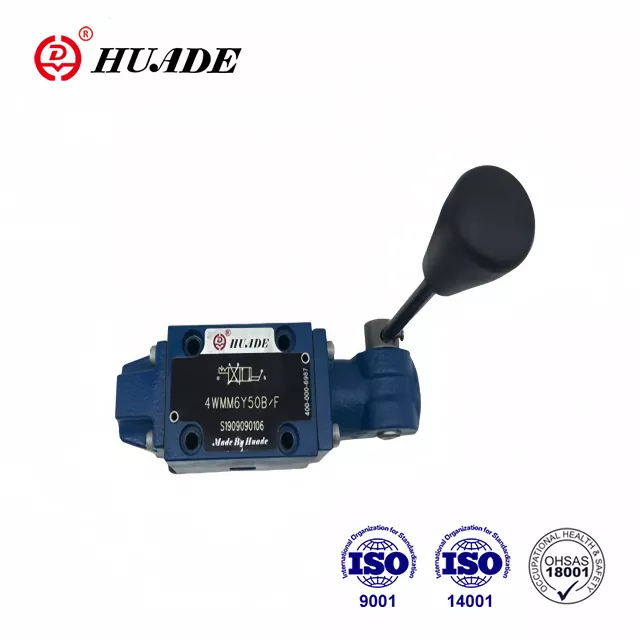

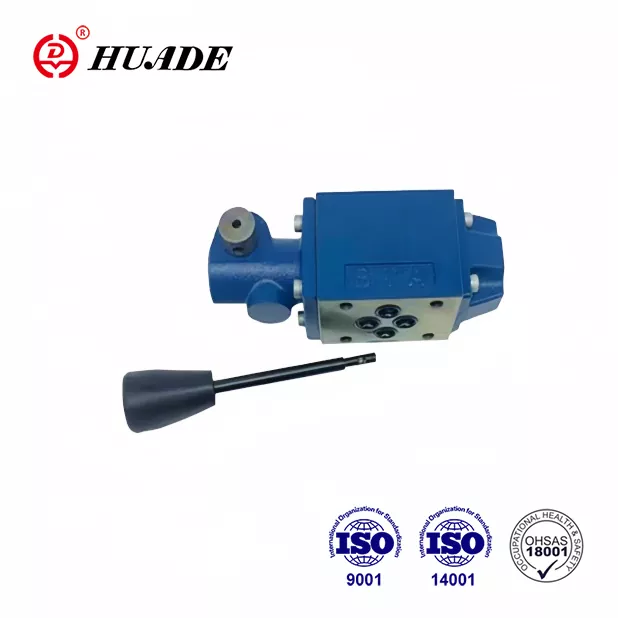

WMM 6 клапандары Huade жана Rexroth ортосундагы эки узак мөөнөттүү кызматташуунун аркасында бир эле Rexroth® моделин толук алмаштыра алат. Huade® WMM 6 баасы кыйла акылга сыярлык. Бул жакшы сапаты жана төмөнкү баасы менен атаандаштык болуп саналат. Huade АКШдан, Япониядан, Германиядан жана Швейцариядан алынып келинген 750дөн ашык өндүрүш жабдууларын иштетет. Бул өтө катуу тестирлөө системасы менен сапатка чоң басым жасайт. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Бул Кытайда ишенимдүү улуттук бренд болуп саналат. Huade гидравликалык клапандар жогорку аткаруу үчүн аскердик өнөр жай жана башка тармактарда көп колдонулат.
|
Техникалык маалыматтар (Бул параметрлерден тышкаркы колдонмолор үчүн. Биз менен кеңешиңиз!) |
|||||
|
Өлчөмү |
6 |
10 |
16 |
25 |
|
|
Максималдуу |
порт A. B. P(㎫) |
31,5ке чейин |
35ке чейин |
||
|
порт T (㎫) |
16га чейин |
15ке чейин |
25ке чейин |
25ке чейин |
|
|
Максималдуу агым (л/мин) |
60га чейин |
100гө чейин |
300гө чейин |
450гө чейин |
|
|
Агымдын кесилиши (башкаруу абалы 0) |
Q символу үчүн, номиналдык кесилишинин 6% |
Q, V символу үчүн, номиналдык кесилишинин 16% |
|||
|
Басым суюктук |
Минералдык майлар (NBR пломбасы үчүн) же |
||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8ден 500гө чейин |
||||
|
Салмагы (кг) |
болжол менен 1.4 |
болжол менен 3.3 |
болжол менен 8 |
болжол менен 17 |
|
|
Туткадагы башкаруу кубаты (N) |
кайтаруу басымы жок approx.20 |
болжол менен 16~23 |
болжол менен 75 |
болжол менен 120 |
|
Өзгөчөлүктөрү:
▶ Кол рычагы менен түз кыймылдаткыч багыттуу спулдук клапан
▶ Жазгы кайтаруу же камоо менен, кошумча
▶ Кошумча монтаждоо үчүн
▶ Чакан өлчөмү, чоң агымынын кубаттуулугу жана жакшы ишенимдүүлүк
▶ Дин 24 340 форма A, ISO 4401 жана CETOP - RP 121H үлгүсүн өткөрүү
Колдонмо:
WMM 6 тиби багыттуу клапанды бирдей өлчөмдөгү башка сэндвич клапандар менен бирге колдонсо болот. Ал курулуш машиналарында, химиялык машиналарда, жеңил өнөр жай машиналарында, локомотивдерде жана башка тармактарда кеңири колдонулат.
WMM 6 багыттуу клапандар кол рычагдары менен иштетилген багыттуу спулдук клапандар. Алар агымдын башталышын, токтошун жана багытын көзөмөлдөйт.
Багыттоочу клапандар негизинен корпустан①, кол рычагынан②, башкаруу бассейнинен ③, ошондой эле бир же эки кайтаруучу пружинадан④ турат. Иштетилбеген абалда башкаруу спулу③ нейтралдуу абалда же анын баштапкы абалында кайтаруучу пружиналар ④ менен кармалат. Башкаруучу катушка③ кол рычагы ② аркылуу кыймылга келтирилет, бул бириктиргич жана пин⑤ аркылуу түздөн-түз башкаруучу катушка ③ карай иштейт. Ушуну менен катушка эс алуу абалынан керектүү которулган абалына жылдырылат. Кол рычагы ② которулган нөл абалына кайтарылгандан кийин, катушка ③ кайтаруучу пружиналар ④ аркылуу нейтралдуу абалга кайтарылат.
4WMM../F.. түрү (тыйгыч менен)
Бул клапандар 2 же 3 позициялык башкаруучу клапандар болуп саналат, алар бардык которулган позицияларда иштей турган кармагыч менен жабдылган.
WMM 6 түрүндөгү кесилген көрүнүш
