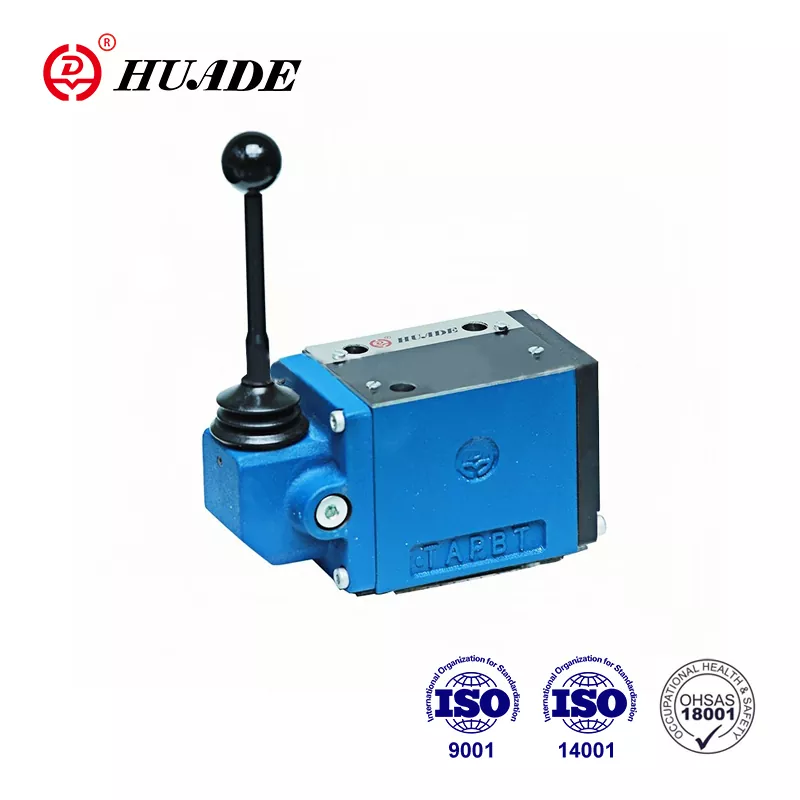

Huade гидравликалык башкаруу технологиясы боюнча адистешкен кытайлык белгилүү мамлекеттик ишкана болуп саналат. Huade® WMM 10 клапандары Rexroth менен эки узак мөөнөттүү кызматташуу тажрыйбасынан улам Rexroth сунуш кылган серияларды толугу менен алмаштыра алат. Бул жакшы сапаты жана төмөнкү price.This багыт клапан менен атаандаштык болуп саналат, бир жылдык кепилдик мөөнөттүн ичинде акысыз тейлөө кызматын ээ. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade гидравликалык клапандар жогорку аткаруу үчүн аскердик өнөр жай жана башка тармактарда көп колдонулат.
|
Техникалык маалыматтар (Бул параметрлерден тышкары колдонмолор үчүн. Сураныч, биз менен кеңешиңиз!) |
||
|
Өлчөмү |
10 |
|
|
Максималдуу |
порт A. B. P (㎫) |
31,5ке чейин |
|
порт T (㎫) |
15ке чейин |
|
|
Максималдуу агым (л/мин) |
120га чейин |
|
|
Агымдын кесилиши (башкаруу абалы 0) |
Q символу үчүн, номиналдык кесилишинин 6% |
|
|
W символу үчүн, номиналдык кесилишинин 3% |
||
|
Басым суюктук |
Минералдык майлар (NBR пломбасы үчүн) же |
|
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм2/с) |
2,8ден 500гө чейин |
|
|
Салмагы (кг) |
болжол менен 3.3 |
|
|
Туткадагы башкаруу кубаты (N) |
болжол менен 16~23 |
|
|
болжол менен 20~27 кармагычсыз |
||
Өзгөчөлүктөрү:
▶ Кол рычагы менен түз кыймылдаткыч багыттуу спулдук клапан
▶ Жазгы кайтаруу же камоо менен, кошумча
▶ Кошумча монтаждоо үчүн
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
Багыттуу клапан түрү WMM 10 башка ата мекендик катар клапандар менен салыштырганда чакан өлчөмү, чоң агым кубаттуулугу жана жакшы ишенимдүүлүк артыкчылыктары бар табак байланышты кабыл алат. Ал курулуш машиналарында, химиялык машиналарда, жеңил өнөр жай машиналарында, локомотивдерде жана башка тармактарда кеңири колдонулат.
WMM 10 тибиндеги клапандар кол рычагдары менен иштетилген багыттоочу спулдук клапандар. Алар агымдын башталышын, токтошу жана багытын көзөмөлдөйт.
Багыттоочу клапандар негизинен корпустан①, кол рычагынан②, башкаруу бассейнинен ③, ошондой эле бир же эки кайтаруучу пружинадан④ турат. Иштетилбеген абалда башкаруу спулу③ нейтралдуу абалда же анын баштапкы абалында кайтаруучу пружиналар ④ менен кармалат. Башкаруучу катушка③ кол рычагы ② аркылуу кыймылга келтирилет, бул муун жана төөнөгүч аркылуу түздөн-түз башкаруучу катушка ③ карай иштейт. Ушуну менен катушка эс алуу абалынан керектүү которулган абалына жылдырылат. Кол рычагы ② которулган нөл абалына кайтарылгандан кийин, катушка ③ кайтаруучу пружиналар ④ аркылуу нейтралдуу абалга кайтарылат.
4WMM../F.. түрү (тыйгыч менен)
Бул клапандар 2 же 3 позициялык башкаруучу клапандар болуп саналат, алар бардык которулган позицияларда иштей турган кармагыч менен жабдылган.
WMM10...30B түрүндөгү кесилген көрүнүш
Картридж дроссель
