Өнөр жай техникалары көрсөтүлүшү керек Бул механикалык түрдө иштетилген клапандар өндүрүштүк тутумдагы гидравликалык суюктуктун агымын көзөмөлдөп, цилиндрлер жайылтылганда же мотоциклерде же артка секиргенде аныкталганда аныкталат.

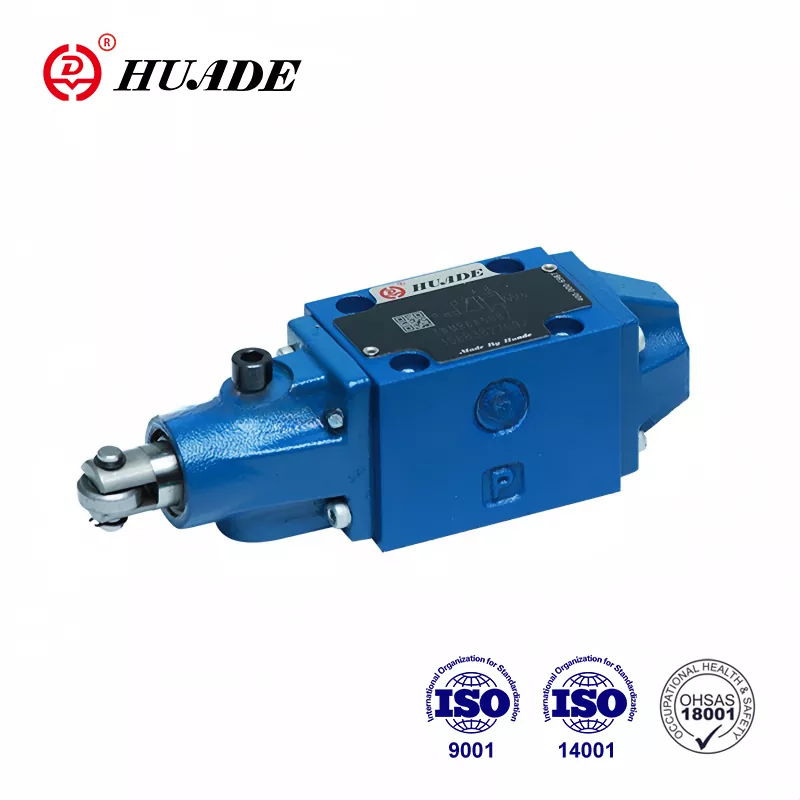

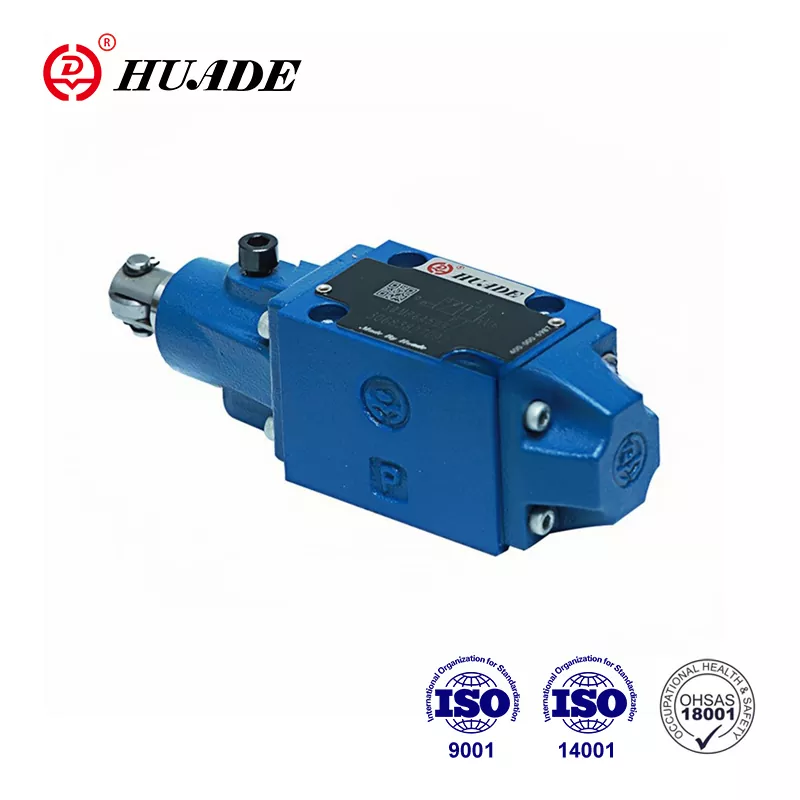

WMR клапасы таза механикалык иш-аракет аркылуу иштейт. Ролик же поршень, ички чокусун жана багытталууну өзгөртө турган камера же жылдыруучу бөлүккө түртүлөт. Бул түздөн-түз физикалык туташуу дегенди билдирет клапан электрдик сигналга эмес, электрдик сигналдардан эмес, иш жүзүндө машинанын абалына жооп берет.
Негизги функцияны түшүнүү
Багытталган контролдук клапан WMR субплаттын үстүндө орнотулган типтик клапан катары иштейт. Роликти эч нерсе түртпөй, булактарды бейтарап абалда кармап турбаса, булактарды кайтарып берүү. Тышкы камыштан же механикалык компонентке каршы, роликке каршы криктер слайддарына слайддар слайддарынын слайддары ар башка портторду бириктирет. Бул иш-аракет гидравликалык суюктукту каалаган багытка айдоо үчүн гидротехникалык суюктукту багыттайт.
Бул дизайн философия физикалык позициянын жана гидравликалык иш-аракеттердин ортосунда түздөн-түз байланышты түзөт. Машина куралдары, турналар жана материалдык иштетүү шаймандары бул принципти кыймылдарга туура ырааттуулукта жүргүзүү үчүн ушул принципти колдонушат. Вальве роликке түрткү бергенге чейин, ар кандай өтүнмөлөрдө зыяндуу коопсуздукту камсыз кылган роликке жылдырмайынча, которула албайт.
Материалдык техникалык мүнөздөмөлөр
Багытталган контролдук клапан WMR сериясы ISO 4401 стандарттары боюнча эки негизги өлчөмдө келет. NG6 өлчөмү мүнөтүнө 60 литрге чейин агат NG10 өлчөмү агымдын жогорку кубаттуулугу жогору окшош басымдын рейтингдерин сунуштайт. Бул өзгөчөлүктөр клапан өнөр жай чөйрөлөрүн талап кылууга мүмкүнчүлүк берет.
Операциялоо температурасы терс 20 градус Цельсиядан 80 градуска чейин 80 градус Цельсияга чейин, стандарттуу NBR SEALS менен. Клапан гидравликалык суюктуктар секундасына 2,8 жана 500 чарчы миллиметрдин ортосундагы илешкектүүлүк менен кабыл алат. ISO 4406 классында суюктукту сактоо 20/18/15 же жакшыраак ички эскерди болтурбоого жана тейлөө мөөнөтүн узартууга жардам берет.
Бир чектөө тутумдун дизайнын учурунда көңүл бурууну талап кылат. Танкта суюктукту кайтарып берген t порту 60 тилкесинин чеги бар. Токтогучтан 315 тилкесин оңой басып алса дагы, T порттогу 60 тилкеден ашып кетиши мүмкүн, же жабыркашына зыян келтириши мүмкүн. Айрым жогорку өзгөчөлүктөргө ээ болгон варианттар, кайра артка басымы жогору болгон өтүнмөлөр үчүн 210 тилкеге көбөйөт.
Ар кандай муктаждыктар үчүн ар кандай конфигурациялар
Багытталган контролдук клапаны WMR сериясы, адатта, гидравликалык символдор катары көрсөтүлөт. Төрт порт, үч орундуу клапаны бейтараптагы бөгөттөлгөн бардык портторго бөгөт коюшу мүмкүн, же ал айрым портторду танкка туташтырышы мүмкүн. Символдордун символу коддору, е, д, м ар бир порттордо кайсы порттор туташып турат. Өндүрүүчүлөр ар кандай сейрек талаптарга дал келүү үчүн 19га жакын символдук вариацияларды сунушташат.
Эки позициянын клапулдары жөнөкөй көзөмөлгө алынат. Үч позициянын клапандары агып кетүүчү бейтараптарды кошуп, эркин кыймылга же эркин дизайнга жараша башка шарттарды түзүүгө мүмкүндүк берет. Туура конфигурацияны тандоо цилиндерс клапан бейтарапка кайтып барганда же сүзүп кетсе, өз позициясын кармап турууга муктаждыгына жараша болот.
Өндүрүүчүлөр жана моделдик өзгөрүүлөр
Бош Рексот баштапкы WMR сериясын алардын гидромдук продукт үй-бүлөсүнүн бир бөлүгү катары чыгарат. Алардын NG6 көлөмү 5x сериясынын ар кандай роликти жана монтаж параметрлерин камтыйт. Ставкаланган человекстандардын стандартташтырылган чөлкөмдөргө тоосунда жайгашкан клапандар
Hengli гидравликы NG10 тиркемелер үчүн WMR / U10 сериясын сунуштайт. Алардын L3x сериялары R-Type жана U-тибиндеги ролик конфигурациялары менен 19 символ жолун берет. Бул сорттор инженерлерге конкреттүү техниканын схемасы үчүн керектүү роликтин так позициясын жана активациялык багытты тандоого жардам берет.
Понар Вадовице жана Лидеруляторлордун жетекчилиги сыяктуу башка жеткирүүчүлөргө шайкеш келген клапандар сыяктуу. ISO 4401деги стандартташтыруу Бул клапандарды өзүлөрүнүн кызыктырат, бирок дизайнерлер басымдын рейтингдери, агым жөндөмдүүлүктөрү жана спорттун конфигурациялары алардын колдонмо муктаждыктарын дал келтиргенин тастыкташы керек.
Орнотуу талаптары
Багытталган контролдук клапаны туура орнотуу Беттик даярдыктан башталат. Топтомдордун бети 100 миллиметрге 0,01-күнгө 0,01 типтеги шайманга ылайыкташтырылышы керек.
Төрт м6 40 миллиметр сокет капкагы бурамаларына 40 миллиметр сокеткасынын башчысына субптага чейин жабылат. Бул болтторду 9 Ньютон метрлерине туташтырыңыз, плюс же минус 15 пайызга толеранттуулук менен 15 пайызга толкундануу менен, клапан денесин бурмалабастан шайкеш күчөшөт. Диагоналдык үлгүдөгү крестке кысым көрсөтүү, атүгүл басымдын бөлүштүрүлүшүн камсыз кылат.
Гидравликалык система багытындагы көзөмөлдү башкаруу клапанына туташуудан мурун, туура фильтрацияны колдонушу керек. ISO 4406 классын тейлеген чыпкаларды орнотуу 20/18/15 Тазаласаны тазалык олжолор менен дененин ортосундагы тыгыз жол-жоболоштурууну коргойт. Кичинекей бөлүкчөлөр да ушул беттерди тырмап, ички агып кетүүгө же жабууга алып келиши мүмкүн.
Чыныгы дүйнөгө өтүнмөлөр
Машина куралдары куралды өзгөртүү үчүн, контролдоо үчүн багыттоочу клапваны колдонушат, анткени тизилүүлөрдү жана иштин кысуу операцияларын жүргүзүү үчүн. Машина ийримин же куралды алмаштыруучу конкреттүү кызмат орундарына жылдырат, директорлор роликти жандырат жана гидравликалык кыймылдарды козгойт. Бул электрондук көзөмөлсүз автоматтык түрдө түзүлгөн ырааттуулукту камсыз кылат.
Тоо-металлургиялык жабдуулар бул клапандарга конвейердик позиор жана дарбазаны көзөмөлдөө үчүн таянат. Бул тармактардагы катаал шарттар механикалык актерияны жагымдуу кылат, анткени ээлик кылуу үчүн электр туташуусу жок, же ийгиликсиздикке ээ эмес. Электрондук сенсорлорду жок кылган чаң жана нымга чейин жөнөкөй роликка жана камерага минималдуу таасирин тийгизет.
Лифт платформаларын жана скрипка көтөрөт Wmr клапандарын коопсуздук тутумдарына киргизет. Роликтин позициясы коопсуздук барларынын ордунда тургандыгын же платформа белгилүү бир бийиктиктерге жеткенин көрсөтө алат. Бул физикалык текшерүү коопсуздук схемаларына ашыкча каражаттарды кошот жана механикалык шерик талап кылган жоболорду талап кылат.
Техникалык тейлөө жана көйгөйдү чечүү
Түзөтүү бети тегерегиндеги тышкы агып кетүү, адатта, бузулган о-шакектерди же талаптагыдай болсо клапанды көрсөтөт. Монтаж презервативди текшерүү жана алмаштыруу тышкы агып кетүү көйгөйлөрүн чечет. Түзөтүү бети тегиз бойдон калууда, кайталанбагандарга жол бербейт.
Ички агып кетүү акваторлордун көрүнүшү акырындык менен акырындык менен баса белгилей тургандыгын көрсөтөт. Көбүнчө булганган суюктуктун олжолорун кийип, төрөп берет. Суюктукту тазалоо жана алмаштыруу чыпкаларды алмаштыруу түпкү себебин карайт. Катуу учурларда, клапан алмаштырылгыс чектөөлөрдөн ашып кетсе, аны алмаштырууга муктаж болушу мүмкүн.
Жабышчаак же жалкоо иш-чарасы бузулганда типтеги эркиндикке чыкпай калганда болот. Булганыш үчүн, дагы бир жолу себеп болгон, бирок белгиленген температуранын же илешкектүүлүктүн чегинен тышкары жерде иштеп жаткан көйгөйлөрдү жаратат. Гидравликалык суюктуктун өзгөчөлүктөрүнүн чегинде жүргүзүлүштөрдүн чегинде жүргүзүлө турган иш-аракеттердин ичиндеги иштин багыттары үчүн эң көп иштөөгө жол бербейт.
Башка клапан түрлөрү менен салыштыруу
Вмм сериясынын актуалдуу роликтин ордуна кол менен рычагын колдонот. Операторлор кыймылдаткычты кол менен кыймылдатып, адамдар түздөн-түз иштей турган башкаруу үчүн жакшы иштейт. WMD сериялары рычагды чайыр бою көзөмөлдөөчү вариантты тартууну сунуш кылган рычагды алмаштырат.
Электрондук иштетилген соленоиддик клапандар алыстан башкарууну камсыз кылат, бирок электр кубатын жана контролдук сигналдарды талап кылат. Бул клапандар механикалык типтерге караганда тезирээк которот, бирок зымдары, соленоиддер жана электрондук контроллер аркылуу потенциалдуу ийгиликсиздикти киргизүү. Багытталган контролдук клапан WMR бул көйгөйлөрдү механикалык актьюзиттин мааниси бар тиркемелерде жок кылат.
Пилоттук башкаруучу клапандар чоңураак активдүү күчтөр менен жогорку агымдарды контролдоого уруксат берүү үчүн гидравликалык басымды колдонушат. Бул клапандар көбүрөөк чыгымга алып келип, түздөн-түз иш-аракеттердин дизайнына салыштырмалуу татаалдыкты кошот. WMRдин агымынын жана басымга жөндөмдүүлүктөрүндөгү тиркемелер үчүн жөнөкөй долбоор көп учурда ишенимдүү жана үнөмдүү экендигин тастыктайт.
Басымды башкаруу
Па, а, В портторду сактоого 315 тилке бекитилип, T порттогу чектөө тутумдун дизайнына көңүл бурууну талап кылат. Танктын танктын чегинде кандайдыр бир чектөө же басымдуу суу сактагычты колдонуу P портундагы басымды көтөрөт. Ошол эле танктын линиясын бөлүшкөн башка клапандардан артка басымы, ошондой эле бул порттун таасирине алып келет.
Орточо кирешелүү агымы бар клапандар үчүн өзүнчө танк сызыгын орнотуу порттун басымын башкарууга жардам берет. Айрым дизайнерлер атайын басымын кайтарып берүүнү минималдуу чектөө менен түздөн-түз чектөө менен байланыштырат, ал түздөн-түз чектөө бар. T портунун басымы үчүн жогорку басымдагы басымдуу басымга багытталбай турган системалар үчүн WMR эрте мөөр басылбай калат.
Айрым райондук жерлерде клапандар же чектөөчүлөр күтүлбөгөн жерден t портунда басым жасашы мүмкүн. Дизайн учурунда кылдаттык менен анализ бул кырдаалды аныктайт. Транс портундагы гиугес ишин жүзөгө ашырууда иш жүзүндө шарттар мүнөздөмөлөрдүн ичинде калгандыгын текшериңиз.
Агымдарды башкаруу интеграциясы
Багытталган контролдук клапан Wmr которгучтар багытына багытталган, бирок агымдын ылдамдыгын түздөн-түз көзөмөлдөй албайт. Көпчүлүк тиркемелер, актуатор ылдамдыгын жөнгө салуу үчүн кошумча агымдарды контролдоону талап кылат. Ийне клапулдары же басымы компенсацияланган агымдарды көзөмөлдөп, түздөн-түз же түздөн-түз клапан портторунда орнотот.
Кээ бир WMR моделдери түздөн-түз орнотулган картридждин чектерин кабыл алышат. Булар B08, b10 же b12 өлчөмүндөгү сайгычтар жөнөкөй агымдын жөнөкөй чектөөсүн жана басымдын спикердикти көрсөтөт. Интеграцияланган дизайн мейкиндикти сактап, гидравликалык көп компоненттердин санын азайтат.
Метрликтеги агымдарды көзөмөлдөө, метрди контролдоочу агымды чектөөчү суюктукту чектейт. Тандоо жүктүн мүнөздөмөлөрүнө жана каалаган контролдун сапатына жараша болот. Багытталган контролдук клапан Wmr клапандын айланасында тийиштүү туталык дизайн аркылуу жакындайт.
2025-жылга карата базар ой-пикирлери
Жеткирүү чынжырларындагы көйгөйлөр Гидравликалык компоненттин жеткиликтүүлүгүнө таасир эте берет. ДСМР конфигурациялары үчүн коргонуу үчүн коргошундар бир нече айга созулушу мүмкүн бир нече айга созулушу мүмкүн, ал эми кээ бир өндүрүүчүлөр 2025-жылдын сентябрына чейин, алдын-ала пландаштыруу, стратегиялык инвентаризацияны иштеп чыгуу жана жүргүзүү өндүрүштүн кечеңдетилишинен алыс болууга жардам берет.
NG6 Конфигурациялары үчүн стандарттык конфигурациялар негизги өндүрүүчүлөрдөн 800 АКШ долларын баштайт. Экинчи рыноктогу башка рыноктун альтернативалары, колдонулган клапандар кээде 150 доллардан 200 долларга чейин. Бирок, колдонулган клапандарды сатып алуу ички абалын текшерүү жана эрте иштебей калбоо үчүн кылдаттык менен текшерүүнү талап кылат.
Премиум брендди камтыган көп кычкылдуу стратегияларды Бош брендди камтыган гэнгли менен камсыздоо ийкемдүүлүгүн камсыз кылат. ISO 4401 стандартташтыруу бренддеринин ортосунда сарамжал келүү каражаты дал келсе, ал эми конференциялар дал келсе болот. Бекитилген сатуучу тизмелерин бир нече жеткирүүчүлөр үчүн учурдагы базар чөйрөсүндө тобокелдигин азайтат.
Заманбап автоматташтыруу ролу
Заводдор катары сизден көбүрөөк сенсорлорду, контролллорду жана тармак туташуусун кошуу, жөнөкөй механикалык багыттагы клапан WMR стратегиялык артыкчылыктарды сунуштайт. Аны бузуу мүмкүн эмес, программалык камсыздоонун жаңыртуулары жана болжолдонбогон жолдор менен аткарылбай жатат. Бул ишенимдүүлүк механикалык камдык көчүрмөсүнө муктаж болгон коопсуздук-сынчылдөр үчүн баалуу болуп калат.
Европалык Регламенттер Cyber цифралык эмес, актысы иретинде санариптик продукт коопсуздугуна көңүл бурушат. WMR клапан сыяктуу эле, WMR клапан сыяктуу механикалык компоненттери бул талаптардын чегинен тышкары, машиналарды өндүрүүчүлөрдүн сакталышын жөнөкөйлөтүү. Клапан коопсуз фонддун коопсуздугун камсыз кылган катмарын камсыз кылат, бул тутумга кейпилдүүлүк катмарын берет.
Энергиянын натыйжалуулугу гидравликалык тутумдарды оптималдаштырууга кызыкчылыкты күчөтөт. Багытталган контролдук клапан WMR энергияны үнөмдөбөйт, анын ишенимдүүлүгү жана ички агымын жалпы тутумдун натыйжалуулугуна салым кошот. Тиешелүү агым рейтингдери бар седук сандаган клапандар басым тамчыларын минималдаштырат жана жылуулук муунду азайтат.
Туура конфигурацияны тандоо
Бекер контролдук клапаны тандоо Колдонмонун талаптарын түшүнүү менен башталат. Басымдын максималдуу чен жана басым ng6 же ng10 өлчөмүн аныктайт. Актюатордун түрү жана каалаган нейтралдуу позициянын жүрүм-туруму символ конфигурациясын талап кылат.
Ролик позициясы клапан механикалык система менен кандайча интеграцияланат? Р-типтеги роликтер бир жагын типтеги роликтер экинчисине орнотуп, камер жайгаштыруунун ийкемдүүлүгүн мүмкүндүк берет. Масштабдуу күч-кубатка жана колдо болгон CAM геометриясы бул тандоого таасир этет.
Мөөр материалын тандоо суюктуктун түрүнө жана температурасын чектөөгө жараша болот. Нбролеумга негизделген гидролук мунай менен типтүү өнөр жай температуранын температурасынын температурасына негизделген гидролук мунай менен иштешет. Жогорку температура тиркемелер же синтетикалык суюктуктар ар кандай шарттарга чыдай турган Fkm мөөрүн талап кылышы мүмкүн. Химиялык шайкештигин текшерүү мөөрү шишик же начарлоого жол бербейт.
Документтер жана колдоо ресурстары
Өндүрүүчүлөр өз веб-сайттары аркылуу багыт алуу үчүн багыттоочу клапан үчүн деталдуу техникалык документтерди беришет. Маалымат баракчаларын так мүнөздөмөлөрдүн тизмесин, өлчөмдөр жана заказ берүү коддору. Орнотуу боюнча колдонмолорду жабуу жол-жоболорун жана момун баалуулуктарын майда-чүйдөсүнө чейин камтыйт.
Ар кандай форматта CAD моделдери машина дизайнына жана макалалар менен жардам берүү менен жардам берет. Бул 3D өкүлчүлүктөрү физикалык прототиптин алдында кийлигишүүгө жол берген ар кандай клапанын конверттерин жана портунун жайгашкан жерлерин көрсөтөт. Көпчүлүк өндүрүүчүлөрдүн көпчүлүгү этап-этабы менен импорттоочу моделдерди түзүүчү моделдерди сунушташат.
Колдонмо инженердик колдоосу татаал схема дизайн суроолорун чечүүгө жардам берет. Өндүрүүчүлөр техникалык командаларды адаттагыдай конфигурациялоону сунуш кыла ала турган техникалык командаларды ээлешет, ал учурдагы тутумдардагы көйгөйлөр үчүн конфигурация конфигурацияларын сунуштайт. Дизайн фазасы учурунда бул ресурстарды пайдаланып, кооптуу каталарга жана иштен чыгууга жол бербейт.
Акыркы ой
Багытталган контролдук клапаны WMR, ал жерде электрондук татаалдыкка караганда, механикалык позицияны көзөмөлдөө жана ишенимдүү которуштуруу жөнүндө арыздарды берет. Анын далилденген дизайны техникалык тейлөө, металл иштетүү жана материалдык көзөмөлдөөчү шарттарда, электрондук көзөмөлдүн жоктугу жок. Өз мүмкүнчүлүктөрүн жана чектөөлөрүн түшүнүү инженерлерге аны натыйжалуу колдонууга мүмкүнчүлүк берет.
Туура суюктукту башкаруу бир кыйла клапан жашоону кеңейтет. Көрсөтүлгөн температуранын жана илешкектүүлүктүн чегинде иштөө үчүн тазалык стандарттарын сактоо, Т порттун басымын башкарат. Бул жөнөкөй сактык чаралары Жыйналыштарды камсыз кылган узак мөөнөттүү компонентке багытталган компоненттерди багыттоо үчүн багытта контролдоочу клапаны түзөт.
Дүйнө жүзүндө санариптик трансформацияга түртүп, WMR клапан механикалык чечимдер дагы деле маанилүү ролдорду ээлешет. Анын бузулбашы же алыстан башкарылуучу мүмкүнчүлүгү жоктугу зыянга учурайт. Машина позициясынын жана гидравликалык аракеттердин ортосундагы физикалык туташуу коопсуздук тутумдары көз каранды болушу мүмкүн экендигин алдын-ала айтууга болот. Ушул себептерден улам, багыты боюнча контролдук клапанды WMR заманбап өнөр жай гидравликасында актуалдуу бойдон калууда.
