Гидравликалык агымдын клапаны башкаруучу клапан деген эмне?
Гидравликалык агымдарды башкаруу клапаны гидравликалык системалардагы суюктуктун кыймылына каршы контроллер сыяктуу. Светофордун кесилишинде канча унаа кесилишет, бул клапандар сиздин системаңыз аркылуу гидравликалык суюктуктун канчалык деңгээлде агып жаткандыгын көзөмөлдөйт.
Жөн гана кой,Гидравликалык агымдарды башкаруу клапулдары аларга жеткен суюктуктун көлөмүн контролдоо менен гидравликалык моторлордун жана цилиндрлердин ылдамдыгын жөнгө салат. Дагы суюктук тезирээк кыймыл дегенди билдирет, азыраак суюктук жай кыймыл дегенди билдирет.
Эмне үчүн агымдарды көзөмөлдөө клапандары ушунчалык маанилүү?
Гидравликалык системанын "каны" деп ойлойсуз. Туура агып кетүүнү көзөмөлдөп, тутумуңуз кан басымы бар адамдай болуп, өтө тез жана коркунучтуу же өтө жай жана натыйжасыз болот.
Бул сиздин тутумуңуз үчүн агымдарды көзөмөлдөө клапандары:
Гидравликалык агымдарды башкаруучу клапандар кандайча иштейт?
Негизги принцип таң калыштуу жөнөкөй. Бул клапандар суюктуктун өзгөрүлмө ачылышын түзүү менен иштейт.
Челекти суу менен толтурууга аракет кылып жатканыңызды элестетиңиз. Эгер сиз бир аз гана учуп кетсеңиз, суу жай агат. Аны кенен ачып, суу тез чыгып кетти. Агымдарды көзөмөлдөө клапулдары ушундай жол менен иштешет - алар суюктуктун агымын контролдоо үчүн алардын ачылышынын көлөмүн жөнгө салышат.
Агымга таасир эткен негизги факторлор:
- Өлчөмү- Bigger Discover = Дагы агым
- Басым айырмасы- жогорку басым = Faster Flow (негизги клапандарда)
- Суюктук калыңдыгы- калыңдаган суюктук = жай агым
Гидравликалык агымдарды башкаруу клапандарынын негизги түрлөрү
1 Жөнөкөй агымдарды башкаруу клапандары
Ийне клапандар
- ACTUATER нь хурдтай хурд, санамсаргүй байдлаар удааширдаг
- От шлангынын ордуна тамашаны колдонуу сыяктуу
- Калибрлөө үчүн сонун жана сонун жөндөө
- Жайгашкан жерлер: Басым өзгөргөндө агым өзгөрөт
Дрослоз клапандары
- Негизги ылдамдыкты башкаруу үчүн жакшы
- Басымы компенсацияланган
- Жөнөкөй тутумдар
- Ар кандай жүктөр астында өтө так эмес
Шар клапандары
- Негизинен / өчүрүү үчүн
- Абдан бышык жана ишенимдүү
- Тез контролдоо үчүн чектелген тактык
- Изоляциялоочу бөлүмдөр үчүн сонун
2 Агымды башкара билүү клапандары

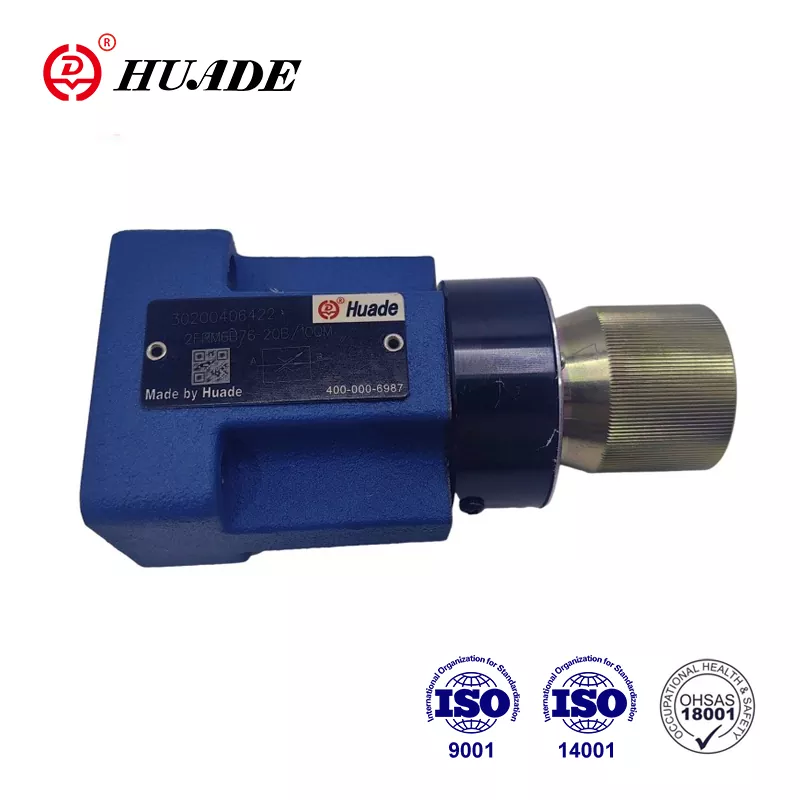

Компенсацияланган клапандар
Гидравликалык тутумдардын "акылдуу" клапандары. Басым өзгөргөндө да агымды туруктуу сактаңыз.
Техникалык маалымат:
- Пилоттук клапанын курулган пилоттук клапаны автоматтык түрдө басымы дифференциалга негизделген негизги офисттин өлчөмүн түзөтөт
- Компенсация диапазону:Адатта, 50-350 баскычтар боюнча 5% агымдын тууралыгы
- Ички компоненттер:Жазгы жүктөлгөн компенсатордун бузулушу, жөнгө салынуучу багып, басым чебер порттары
Кымбатыраак, бирок бир кыйла ишенимдүү. Тактык менен иштөө үчүн мыкты.
Метрлик-in vs meter-out клапандар
Мөөнөтү:Ашыкча жүктөр менен кавитацияга алып келиши мүмкүн
Мыкты:Позитивдүү жүктөр, тик цилиндрлер ылдый карай созулат
Артыкчылыгы:Кавитацияны алдын алуу үчүн резервдик болуп жаратат
Мыкты:Отчеттук жүктөр, тик цилиндрлер
Пропорционалдык агымдарды башкаруу клапандары
Супер-так тууралоо үчүн электрондук түрдө башкарылат.
- Башкаруу ыкмасы:Pwm (импульстун туурасы модулу) электрондук күчөткүчтеги сигналдар
- Пикир тутуму:Жабык циклди башкаруу
- Жооп убактысы:Адатта, 10-50 миллисекунд кадамды өзгөртүү үчүн
- Сигнал арымы:Стандарт 4-20ма же 0-10V контролдоо сигналдары
- Amplifier функциялары:Тегиздиктеги клапанды жабышып, жыпар жыттуу функцияларын алдын алуу үчүн
Программаланган жана автоматташтырылышы мүмкүн. Кымбат, бирок эң мыкты контролду сунуш кылат. Заманбап CNC машиналарында жана роботтордо кездешет.
Өркүндөтүлгөн техникалык түшүнүктөр
Терең чумкуу
Басымы компенсацияланган клапандар эки баскычтуу дизайнды колдонушат:
- Негизги этап:Жөндөөгө коюлган иреттелген orifice (колдонуучу башкарылат)
- Экинчи этап:Автоматтык компенсатордук шпалдын басымы дифференциалга жооп берет
Иштөө принциби:
- Компенсатор негизги багыт боюнча туруктуу басымдын төмөндөшүнө (адатта, 7-10 бар)
- Төмөнкү агым басым жогорулаганда, компенсатор агымды сактап калуу үчүн дагы бир жолу ачылат
- Жогору агым басымы төмөндөп жатканда, агымдын көбөйүшүнүн алдын алуу үчүн компенсация чектелген
- Жыйынтык:Жүктүн өзгөрүшүнө карабастан ырааттуу агым
4-20ma же ± 10V PLC / Контроллерден
Электрондук башкаруу түйүнү:
- Буйрук сигналы:Spremnik
- Күчөткүч иштетүү:Сигналды туура учурдагы / PWMге айландырат
- Solenoid жооп:Пропорционалдык соленоид учурдагы пропорционалдуу күчкө ээ
- Valve Жооп:Соленоид күчүнө түздөн-түз
- Агынды чыгаруу:Минималдуу гистерезис менен агымдарды так көзөмөлдөө
Өркүндөтүлгөн өзгөчөлүктөр:
Flivaler Technology
Spool типтеги агымдары бөлүнөт:
- Сплит агымына синхрондоштурулган спулдарды колдонуңуз
- Метр:± Кадимки шарттарда 5% агымдуу бөлүм
- Басымдык сезимталдыгы:Чоң басымдын айырмачылыктары менен деграциялары
- Тиркемелер:Promjenjive kontrole brzine:
Клапаны калибрлөө
- Агым бөлүм үчүн тактык тиштүү топтомун колдонуңуз
- Метр:± басымдын айырмачылыгына карабастан, 2% га агым
- Өзүн-өзү компенсация:Илешкектүүлүктү өзгөртүү үчүн автоматтык түрдө өзгөртүү
- Тиркемелер:Критикалык синхрондоштуруу (учак көзөмөлү, оор көтөрүү)
Өтүнмөлөр
Курулуш жабдуулары
- Экскаваторлор: жылмакай кол жана чака кыймылдар
- Крандар: так көтөрүү жана жайгаштыруу
- Булдозерлер: Контролдонгон бычак тууралуу тууралоолор
Өндүрүү
- Инъекцияларды калыптоо машиналары: кемчиликсиз бөлүгү калыптануу
- CNC машиналары: Тез кесүү ылдамдыгы
- Ассамблея линиясы: Синхрондоштурулган кыймылдар
Айыл чарбасы
- Комбайз: Кесүү жана чогултууну координацияланган
- Тракторлор: Башкаруу
- Ирригациялык тутумдар: Суу агымын башкаруу
Башка тиркемелер
- Кубаттуулардын турбиналары
- Суу тазалоочу жайлар
- Нефть жана газ операциялары
- Тоо жабдуулары
Туура агымды башкаруу клапаны кантип тандоо керек
Туура клапанды тандоо жумушка орношуу үчүн туура куралды тандоо сыяктуу. Бул факторлорду карап көрөлү:
1. Тутум талаптары
- Системаңыз кандай басым жасайт?
- Сизге канча агым керек?
- Суюктуктун кайсы түрү колдоносуз?
Техникалык мүнөздөмөлөр
| Колдонмо | Сунуш кылынган клапан түрү | Агым чен | Пропорционалдуу | Туташуу көлөмү | Башкаруу ыкмасы |
|---|---|---|---|---|---|
| Кичинекей CNC машинасы | Ийне клапан | 2-8 л / мин | 210 бар | 1/4 "NPT | Колдонмо |
| Сайуу | Басымы компенсацияланган | 15-50 л / мин | 350 бар | 1/2 "Саэ | Электрондук (PWM) |
| Экскаватордун колу | Пропорционалдуу | 80-200 л / мин | 420 бар | 3/4 "Саэ | Электрондук (PWM) |
| Гидравликалык пресс | Метр | 25-100 л / мин | Негизги кол менен клапандар: | 1 "SAE | Пилоттук операциялык |
| Мобилдик кран | Артыкчылыктуу клапан | 120-300 L / мин | 350 бар | 1 "SAE | Pastki o'lchamdagi valfellar |
2. Тактык муктаждыктары
3. Айлана
- Температура диапазону:Стандарттуу клапандар -20 ° C чейин 80 ° C чейин иштейт
- Өзгөчө шарттар:-40 ° C чейин 120 ° C үчүн атайын мөөрлөргө муктаж
- Корроздук суюктуктар:Дат баспас болоттон жасалган же атайын жайлар талап кылынат
- Жогорку титирөө:Кулпуланган зымдардын тууралоолору же электрондук контролу сунушталат
4. Бюджеттик каракчылык
Жалпы көйгөйлөр жана чечимдер
Маселе: Ийгиликсиз ылдамдык
Тазалоо:Актуатор тездетип, кокусунан жайлайт
Себеби:Кир суюктук, эскилиги жеткен клапан бөлүктөрү, туура эмес клипанын түрү
Чечим:Суюктукту, тейлөө клапаны тазалаңыз, алмаштырыңыз, басымы компенсацияланган клапан
Маселе: ысып кетүү
Тазалоо:Система өтө ысык болуп, иштөө
Себеби:Ички агып кетүү, туура эмес клипанын жөндөөлөрү
Чечим:Мөөрдү алмаштырып, клапан орнотууларын тууралаңыз, тийиштүү клапанды өлчөмүн текшериңиз
Маселе: Агымдарды башкаруу тутумундагы кавитация
Тазалоо:Катуу ызы-чуу, термелүү, сүттүү суюктук, компонент зыян
Техникалык түшүндүрмө:Суюктуктун ылдамдыгы критикалык чектен ашып кеткенде, буу басым астында басым төмөндөдү
Себеби:
- Метр-клапандар
- Астындагы клапан
- Жогорку суюктук температурасы буу басымын азайтуу
Чечим:
- Метрди конфигурацияга өтүү
- Кавитациялык клапандарды орнотуңуз
- Ар кандай параллелдүү клапандарды көбөйтүңүз же колдонуңуз
Критикалык формула:Соруучу саптарда агымдын ылдамдыгын камсыз кылуу
Маселе: Агымдарды башкаруу клапанына туруксуздук
Тазалоо:Аңчылык, термелгис, туруксуз актуатор кыймылы
Техникалык себептер:
- Пропорционалдуу клапан көзөмөлүндө
- Табигый жыштык тутуму
- Электрондук күчөткүчте орнотуу
Чечим:
- Пид параметрлерин тууралаңыз (пропорционалдык пайдады азайтыңыз, демпингди көбөйтүңүз)
- Тутум сакталышы үчүн аккумуляторду кошуңуз
- Пилоттук сызыктарда агым чектегендерди орнотуңуз
- Көбүрөөк жыштык реакциясы бар клапандарды колдонуңуз (серво клапандары)
Техникалык мүнөздөмөлөр
Ай сайын текшерүүлөр
- Фитингдин айланасында тышкы агып кетүүнү изде
- Суюктук деңгээлин жана түсүн текшериңиз
- Адаттан тыш ызы-чуу угуңуз
- Ашыкча термелүүнү сезүү
Чейрек кызмат
- Гидравликалык чыпкалар алмаштырыңыз
- Суюктуктун сапатын тест
- Клапаны калибрлөө
- Мөөрлөрдү жана байланыштарды текшерүү
Жылдык тейлөө
- Керек болсо, клапан капиталдык оңдоо
- Кийүүчү бөлүктөрдү алмаштыруу
- Тутумдун документтерин жаңыртуу
- Туура пайдаланууга операторлорду окутуу
Агымдарды башкаруу клапандарынын келечеги
Технология бул клапандарды акылдуураак жана натыйжалуу жасайт:
Ачкыч
- Гидравликалык агымдарды башкаруу клапандарыТез контроллерлоруГидравликалык системалар үчүн
- Ар кандай типтер ар кандай муктаждыктарга - жөнөкөй кол салуунун клапандарынан алдыңкы электрондук кириштерге чейин
- Туура тандооакча үнөмдөйттутумдун иштешин жакшыртуу
- Үзгүлтүксүз техникалык тейлөө кымбат жарылуудан сактайт
- Кымбатыраак, бирок бир кыйла ишенимдүү. Тактык менен иштөө үчүн мыкты.
Корутунду
Гидравликалык агымдарды башкаруу клапандарын түшүнүү татаал болбошу керек. Бул маанилүү компоненттер жөн гана гидравликалык дүйнөнүн ылдамдык контроллору, баардыгы коопсуз темпке, тактык жана натыйжалуулук үчүн туура темпке өтүү үчүн.
Оор жабдууларды иштеп, заводду иштетип, гидравликалык тутумдарды жүргүзүп жатабы же гидравликалык системаларды жүргүзүү, бул клапандардын ишин кандайча өркүндөтүүгө жардам бергенин билүү, жабдууларды тандоо, техникалык жана көйгөйдү чечүү жөнүндө жакшыраак чечим чыгарууга жардам берет.
Эсиңизде болсун: туура агымдарды көзөмөлдөөчү клапан, тийиштүү түрдө сакталган, тутумдук ишенимдүүлүктүн, энергияны үнөмдөлүү жана оперативдүү коопсуздукка дивиденддерди төлөгөн инвестиция. Акылдуулук менен тандап, үзгүлтүксүз сакта, ошондо гидравликалык системаңыз сизге жакшы болот.
