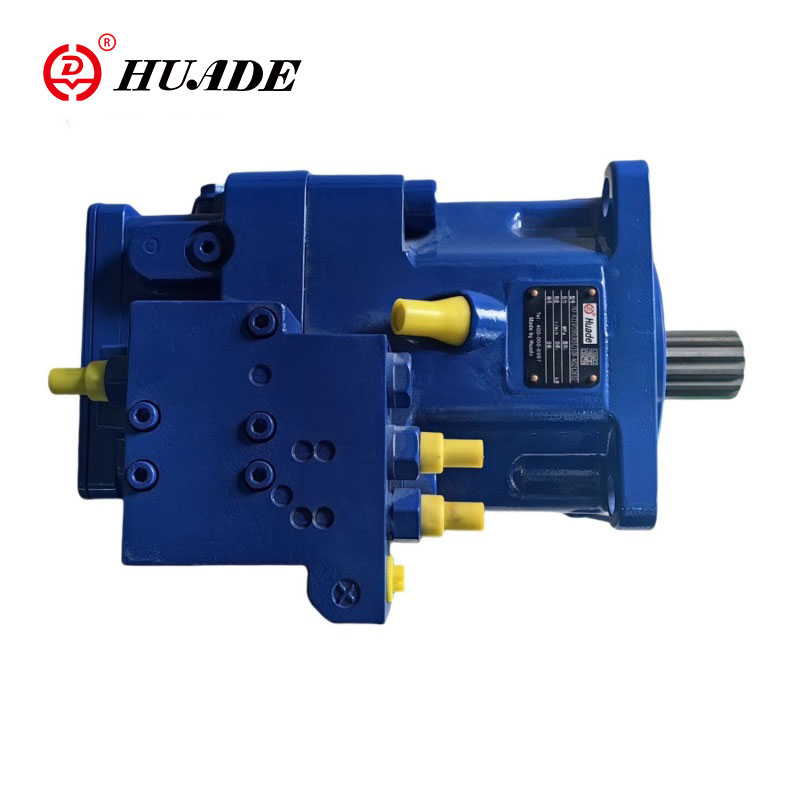

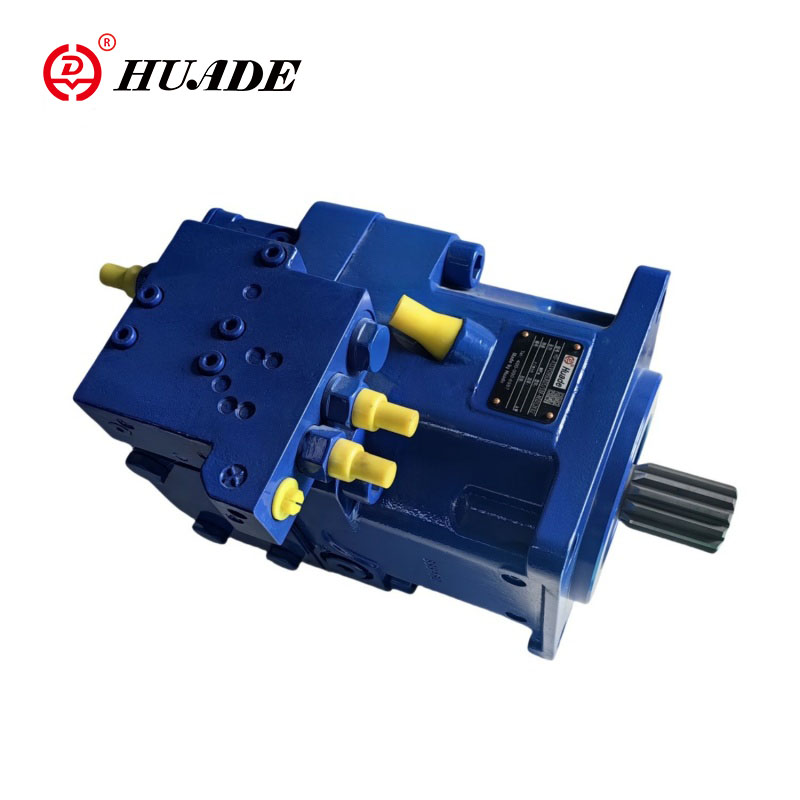

Октук поршеньдик өзгөрмө насос A11VO

Huade бренд A11VO сүзмө табак октук поршень өзгөрмө насос ачык чынжырлуу гидротехникалык системаларда гидростатикалык берүү үчүн колдонулат. Бул октук поршеньдик насостун агымынын ылдамдыгы берүү ылдамдыгына жана жылышына пропорционалдуу. Чагылган плитанын бурчун тууралоо менен агымдын ылдамдыгын кадамсыз өзгөртүүгө болот. A11VO насосу Рексроттун иштөөсүнө дал келет.

Акиалдык поршеньдик өзгөрүлмө насостун продукт параметри A11VO

• Иштөө басымынын диапазону

◇ Кирүүчү ----- S портундагы абсолюттук басым (соруу порту)

Заряддоо насосу жок версия

Пабс мин---------- 0,8 бар

Паб макс ---------- 30 бар

басым > 5 бар болсо, Huade Hydraulic сураныч.

Заряддоо насосу бар версия

Pabs min---------- 0,6 бар

Паб макс ---------- 2 бар

◇Уруксат берилген максималдуу ылдамдык ( ылдамдыктын чеги)

Соруу портундагы S же Vg ≤Vg макс боюнча кириш басымын көбөйтүү аркылуу уруксат берилген ылдамдык

◇Чыгуу ---- А же В портундагы басым

Номиналдуу басым pN---------- 350 бар

Максималдуу басым Pmax ----------400 бар

Номиналдуу басым: чарчоо күчү камсыз кылынат Max.design басым

Максималдуу басым: Макс. кыска мөөнөттүү (t <1с) үчүн жол берилген жумушчу басым.

◇ Минималдуу иштөө басымы

Ылдамдыкка, айлануу бурчуна жана жылышууга жараша насостун тейлөө линиясында минималдуу иштөө басымы pB мин талап кылынат (диаграмманы караңыз).

◇ Корпусунун дренаждык басымы

T1 жана T2 портторундагы корпустун дренаждык басымы S портундагы кириш басымынан максимум 1,2 бар жогору болушу мүмкүн, бирок PL абс жогору эмес. макс --------------2 бар.

Чексиз, толук өлчөмдүү корпустун дренаждык линиясы түздөн-түз резервуарга талап кылынат.

◇ Вал пломбасынын шакекчесинин температура диапазону

FKM шахтасынын пломба шакеги -25℃ден +115℃ге чейинки суу агымынын температурасына жол берилет.

•Эскертүү:

-25°Cден төмөн колдонмолор үчүн NBR валынын мөөр шакеги керек (уруксат берилген температура диапазону: -40°Cден +90°Cге чейин).

Мамлекеттик NBR шахтасынын мөөр шакеги иретинде так текстте.

Продукттун өзгөчөлүгү жана октук поршеньдик өзгөрүлмө насостун A11VO колдонулушу

Өзгөчөлүктөрү:

▶Ачык чынжырлуу гидравликалык системадагы гидростатикалык дисктер үчүн ийкемдүү пластина конструкциясынын өзгөрүлмө октук поршеньдүү насосу.

▶Негизинен мобилдик тиркемелерде колдонуу үчүн иштелип чыккан.

▶Насос өзүн-өзү толтуруучу шарттарда, резервуардын басымы менен же кошумча орнотулган заряд насосу (дөңгөлөк) менен иштейт.

▶Контролдук тандоолордун кеңири спектри ар кандай колдонмонун талаптарына дал келет.

▶Күчтү башкаруу опциясы сырттан жөнгө салынуучу, ал тургай, насос иштеп турганда,

▶Өтүүчү диск тиштүү насосторду жана октук поршендик насосторду бирдей, б.а. 100/% диск аркылуу кошуу үчүн ылайыктуу.

▶Чыгуу агымы дисктин ылдамдыгына пропорционалдуу жана qv max жана qv min = 0 ортосунда чексиз өзгөрмө.

Колдонмо:

Huade анын октук поршень өзгөрмө насос A11VO көп инженердик машиналар жана жеңил өнөр жай жабдуулары, темир жана болот металлургия жана тоо-кен машиналары, кемелер, жарандык авиация жер жабдуулар, мунай жана мунай химиялык машиналар, курулуш жана жөө машиналар колдонулат.
