Гидравликалык системалар менен иштөөдө, коопсуздуктун багыты, коопсуздук жана натыйжалуулук үчүн маанилүү. Босч Рексот M-Sr картридж клапулу толугу менен бөгөттөөнү толугу менен бөгөттөп жатканда, бир тарапка агып кетүүгө уруксат берген ишенимдүү текшерүү клапаны кызмат кылат. Бул компонент өзүнүн тыгыз долбооруна жана агып кетүүгө байланыштуу өнөр жай гидрондук колдонмолордо стандарттык тандоо болуп калды.
Картридж клапаны эмне
M-Sr картридж клапаны - гидравликалык технологиядагы алдыңкы компаниялардын бири Босч Рексрот тарабынан жасалган гидравликалык текшерүү клипаны. Картридж клапан M-Sr 1x сериясына таандык жана суюктуктун агымын контролдоо үчүн поппет долбоорун колдонот. Клапан түздөн-түз манифолд блокко туура келет, бул салттуу сызыктуу клапандарга салыштырмалуу мейкиндикти үнөмдөйт.
Негизги операция жөнөкөй. Гидравликалык суюктук клапанга каршы багытта дискке дуушар болгондо, поппет агып, агып чыгат. Кысым артка багыттан келип чыкканда, поппет мөөрү анын отургучтун ордуна, ар кандай агымга жол бербөө. Бул металлга метро мөөр басуу убагында бузулбай туруп тутум басымын сактаган агып кетүүчү жабууну жаратат.
Картридж клапан M-Sr орнотуу түрүндө чыгат: 90 градустун агымы үчүн 90 градустун агымы жана кд сызыктуу вальве. Бул ийкемдүүлүк инженерлерге чектелген мейкиндикке ылайык келген компакт-түз гидравликалык схемаларды колдонууга жардам берет.
Техникалык мүнөздөмөлөр жана өлчөм диапазону
M-Sr Картридж клапан NIMIN алкакта, nginal өлчөмдө, NG 30 аркылуу белгиленет. Ар бир өлчөмдөгү ар бир өлчөмдөгү ар кандай агымдардын ар кандай деңгээлин жана басымдын деңгээлине талаптарга ылайык ар кандай агымдардын деңгээли жана басым деңгээли өтүнмөнүн талаптарына жараша болот.
6-майда-четтеги, NG 6 Картридж клапан M-Sr туткалары мүнөтүнө 6 литрге чейин агат жана 420 тилке чейин басымдуулук кылат. Өлчөмдүн көбөйгөн сайын, агымдык кубаттуулугу кыйла өсөт. NG 10 нускасы мүнөтүнө 50 литрди түзөт, ал эми 15-ченемдин мүнөтүнө 120 литрди көтөрө алат. 30-орунга ээ, ng 30-орунга чалдыккан эң чоң стандарт, NG мүнөтүнө 400 литрге чейин агат, бирок анын максималдуу басымы 250 тилкеге чейин тамчылайт.
5 тилке чейин клапанды ачууга керектүү минималдуу басым, бул кысымга алып келген басым, негизинен нөлгө чейин (жазсыз версиялар) 5 тилке чейин. Көпчүлүк тиркемелер 0.5-кабарчты колдонушат, ал алдоо агымы башталганда ачылып, ишенимдүү мөөр басууну камсыз кылат. Күчтүү мөөр басууга муктаж системалар үчүн 1,5 тилкеси же 3 тилкеси сыяктуу чоң кысымга ээ.
Операция температурасы диапазону мөөр материалына жараша болот. NBR STARD NBR мөөрү терс 30 градус Цельсиядан позитивдүү 80 градуска чейин иштейт. Жогорку температура же химиялык туруктуу өтүнмөлөр үчүн FKM SALLS жогорку чектен чыгып, муздак температураны кыскартып жатканда, жогорку чектен узартылат.
Картридж клапан M-Sr ар кандай гидравликалык суюктуктар менен иштейт Суу негизиндеги суюктукту колдонууда, иштөө температурасы сөөктүн узак өмүрүн сактоо үчүн 60 градустан төмөн бойдон калуусу керек.
Орнотуу талаптары жана монтажный маалымат
M-Sr картридж клапаны орнотуу бир нече өлчөмдүү жана жер үстүндөгү мүнөздөмөлөргө көңүл бурууну талап кылат. Valve Дененин денесинин узундугу NG 30га чейин 33,3 миллиметрге чейин 33,3 миллиметрге чейин, 0,1 миллиметрге чейин терс таасирин тийгизет. Орнотуу көңдөйү ZN 10001 стандартына ылайык келет, бул тийиштүү иштелип чыккан манифолд блокторун камсыз кылат.
Ар бир өлчөм көңдөйдү мөөр басып алуу үчүн белгилүү бир жипчени талап кылат. Мисалы, NG 10 картридж клапан M-Sr R913011603, ал 18 миллиметр диаметри бар жана g 1/2 түтүк жипке ээ. NG 20 версиясы 30 миллиметрдин чоңойгуч жана g 1 жип менен ири сайгычты колдонот. Бул сайттарды орнотуудан мурун орнотуу үчүн жеңилирээк майдалышы керек жана туура мөөрдү камсыз кылуу.
Бети ишенимдүү иштөө үчүн маселелерди аяктайт. Мөөрлүү беттери RZ 8 жана RZ ортосунда катуулуктун деңгээли болушу керек. Вальве ар кандай багытка багытталышы керек.
350 бар үстүнөн жогорку басымдагы тиркемелер үчүн план темаларына 450 бар куртка шкафты колдонууга болот. Картридж клапан М-Sr өзүнүн басымына туура келген моменти менен туура орнотулган учурда, анын басымдын кубаттуулугун сактайт.
Иштин мүнөздөмөлөрү жана агымынын ийри сызыктары
М-Sr картридж клапанынын ар кандай шарттарында кандайча жүрөт, инженерлерге туура, жазууну тандоого жардам берет. Агымдын чен өлчөмү жана басымынын ортосундагы байланыш, клапан өлчөмү жана басым басымын басаңдатуу менен өзгөргөн сызык эмес ийри сызык сызыктуу эмес.
15 литрге чейин 0,5 тилке жазы менен 100 литрге агып кеткенде, 8,5 литрге агып кеткенде, басымдын төмөндөшү болжол менен 0,8 бар. Агым жогорулаганда, басымдын төмөндөшү ылдамдыгынын өсүшүнө байланыштуу ылдамдык көбөйгөндүгүнө байланыштуу тездик менен көтөрүлөт. Мүнөтүнө 120 литрде, басымдын төмөндөшү болжол менен 1,2 тилкеге жетет.
Чоңураак клапандар үчүн NG 30га окшош, басымдагы түшүү чоң агымдын аймагына байланыштуу агым агымынын деңгээли төмөн бойдон калууда. Мүнөтүнө 400 литрге, NG 30 Картридж клапан M-Sr басымдын басымын көрсөтөт, бул эң жогорку агымдардын эң жогорку схемаларында
Бул спектаклдин ийри сызыктары HLP 46 Гидравлук мунайды 40 градуска чейин колдонот деп эсептешет. Көрсөтүштүн өзгөрүшү басымдын төмөндөшүнө таасир этет, калың суюктуктар менен, калың суюктуктар бар. Клапаны версиялыктарды экинчи жолу 2,8ден 500дөн 500 чарчы миллиметрден 2,8ден 500гө чейин туташтырат, тескерисинче, мүнөздүү болгон спектрдин сыртында конкреттүү тиркемелер үчүн текшерилиши керек.
Тескерисинче, мөөр баскычтын натыйжалуулугу эң сонун. Кысым жабылган жетекчиликке каршы иш жүзүндө колдонулганда, поппет орундатып, агып кетүүгө жол бербейт. Бул агып кетүүчү жай мүнөздөмө, картридж клапан M-Sr цилиндрлерге басым жасоого же насептеги схемаларында тескери агымдын алдын алуу үчүн ылайыктуу.
Жалпы колдонмолор жана иштерди колдонуу
Картридж клапанынын M-Sr картридж клапулдары көптөгөн тармактарды ишенимдүү клапан функциясы талап кылынарын табат. Автомобилдик өндүрүшүндө бул клапандар электр өткөргүч тест тизмесине жана тормоз тутумунун схемаларын коргойт. Типтүү орнотуу NG 20 картридж клапаны M-Sr компаниясын колдонсоңуз, бир мүнөтүнө 200 литрге агып кеткендигин колдонушу мүмкүн, ал эми резервдик тесттин так натыйжаларын алдын алуу жана кымбат жабдууларды коргойт.
Таңгак техникасы так цилиндр позициясына таянат, ал эми Картридж клапан M-Sr Givedal Valve Centers Centers тарабынан оңдоп-түзөөгө тыюу салынат. Бул колдонмо көбүнчө 10 же NG 15 сыяктуу кичинекей өлчөмдөрдү колдонот, цилиндрдин агымына туура келет.
Медициналык жана фармацевтикалык жабдыктар булганган тобокелдиксиз таза операцияны талап кылат. М-ср клапанынын мөөр басылган картридж дизайны булгоочу заттарды киргизе турган тышкы секирик жолдорду жок кылат. Бул системалар, адатта, орточо басылмаларда иштейт
Өнөр жай машинасынын куралдары Картридж клапан M-Sr сордо, муз насос аралыгында жана цилиндр жүктөлгөн колдонмолорду колдонушат. Компакт орнотуулары өндүрүш чөйрөлөрүн талап кылууда ишенимдүү спектакль жеткирүүдө панел мейкиндигин сактайт. Курулуш жабдуулары жана шамал турбинанын тонун контролдоо тутумдары, ошондой эле бул клапандыктарды бекем басымдуулук жөндөмүнө алып келет.
Картридж клапанынын ар тараптары M-Sr жөнөкөй иштешинен жана ар кандай өлчөмдөгү ар кандай өлчөмдөн чыгат. Инженерлер конкреттүү талаптарга дал келүү үчүн өлчөмдүн, кысымдын, басымдын жана мөөр материалынын так айкалышын көрсөтө алышат.
Техникалык тейлөө ой жүгүртүү жана тейлөө жашоосу
M-Sr картридж клапанын бир артыкчылыгы минималдуу тейлөө менен узак мөөнөттүү тейлөө жашоосу. Бош Рексорот, кадимки операциялык шарттарда 150 жылдагы коркунучтуу иштебей турган убакытты ченейт, бул көпчүлүк курстордуктар үчүн туруктуу тейлөө акысыз иштешине которулат.
Негизги кызматтын негизги талабы тийиштүү суюктук тазалыкты сактоону камтыйт. Клапан чабуулдарына зыян келтире турган бөлүкчөлөрдүн булганышын алдын алуу үчүн 20 микрометрден же андан филердин чыпкасы талап кылынат. ISO 4406 Тазалык деңгээли 20/18/15 Иштөө жана максималдуу жашоону камсыз кылат.
Көңдөйүн мөөр басылган жипчени сайгычка салуучу сайгычка кийүү бир нерсе деп эсептелет, бирок сейрек кездешет Алмаштыруу сайгычтары баштапкы орнотуу үчүн көрсөтүлгөн бөлүктүн сандарын колдонуп, өзүнчө бар.
Картридж клапаны М-Sr крефикаторлору, катуу температура, агрессивдүү суюктуктар, же катуу булгануу, инспекциялык интервалдуулуктар, стандарттуу божомолдон кыскартуу керек. Жипке коюлган сайгычтын айланасындагы тышкы агып кетүүгө мониторинг жүргүзүү үчүн мезгил-мезгили менен мүмкүн болбогонго чейин мүмкүн болуучу маселелерди чечүүгө жардам берет.
Мөөр басылган картридж дизайны экологиялык экспозициядан ички компоненттерди коргойт, бул мыкты ишенимдүүлүктү камсыз кылат. Коррозияга же физикалык зыян келтириши мүмкүн болгон тышкы текшерүүдөн айырмаланып, м-Sr клапан мукайдулдун бөгөттөөнүн ичинде корголгон.
Альтернативалардын салыштыруу жана шайкеш келген өнүмдөр
Картридждин картридж клапанынын боск борбору басымдуулук боюнча клапаны текшерүүнүн стандартын белгилейт, рынокто бир нече альтернативдүү. Айырмачылыктарды түшүнүү, бул чечимдерди жана шайкештик суроолоруна жардам берет.
Hydac CSBN серияларын сунуштайт Бул клапандар толук кысым рейтингин талап кылбаган колдонмолордо салыштырмалуу спектаклди жеткирүүдө бир аз аз чыгым. Паркер D1VW сериясын түзөт, анда клапан абалы боюнча жооп кайтарууга муктаж системалардын электрондук мониторинг варианттары кирет.

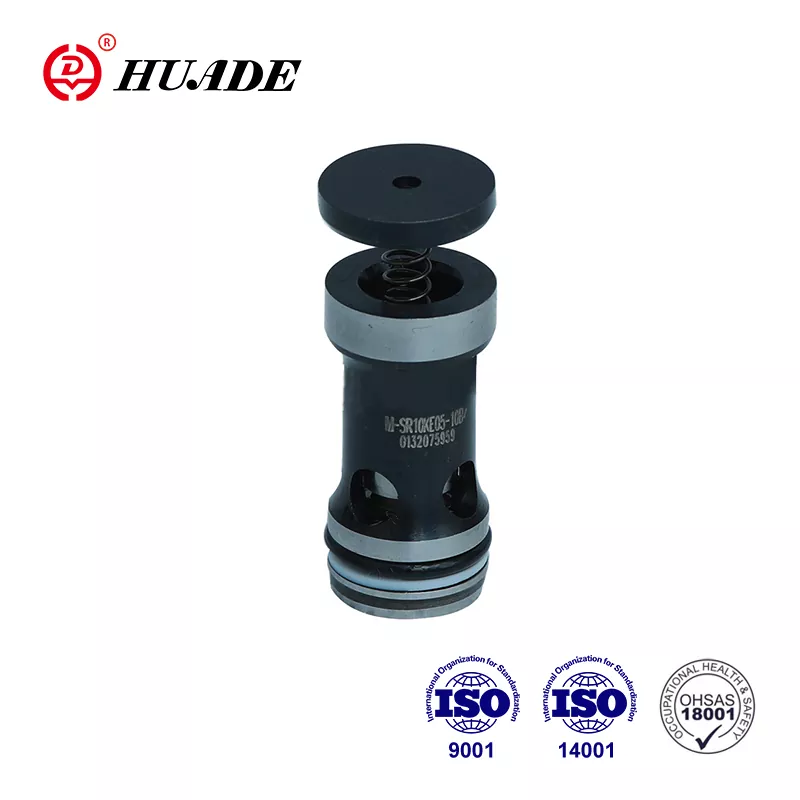

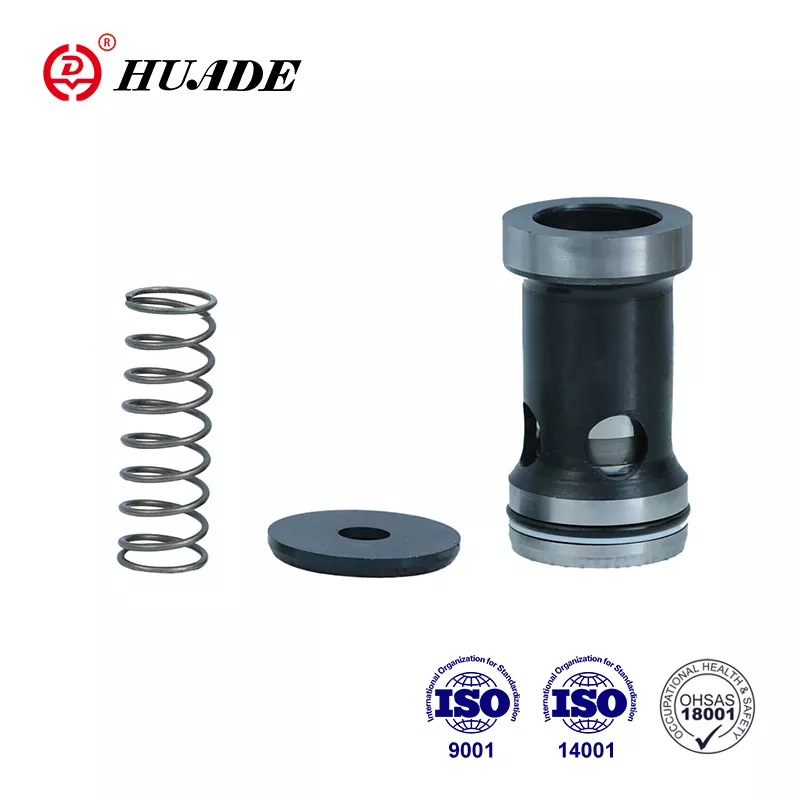

Кытайдагы бир нече өндүрүүчүлөр картридж клапандарын өндүрүшөт M-Sr мүнөздөмөлөрүнө туура келген. Huade жана Hengli өндүрүү клапандары, төмөн баа чекиттеринин өлчөмдүү жана натыйжалуулугуна дал келген компаниялар сыяктуу компаниялар. Бул альтернативалар критикалык эмес өтүнмөлөрдө жакшы иштей алат же бюджеттин чектөөлөрүнө ээ болот. Негизги жобону текшерүү, өндүрүүчүнүн сапаттуу контролду жүргүзөт жана ISO сертификаттоо документтерин камсыз кылат.
Босч рексот картридж клапанын тандап жатканда жана шайкеш келбеген альтернативалардын ортосунда, арыздын сынкын экендигин карап көрүңүз, сертификаттоо деңгээли жана жергиликтүү колдоо. Ийгиликсиздикке чыдай албаган критикалык тутумдар түпнуска жабдууларды колдонушу керек. Талап кылынган арыздар аз чыгымдарды азайтуу үчүн шайкеш өнүмдөрдү кабыл алышы мүмкүн.
Кайда сатып алуу жана баа маалымат
M-Sr картридж клапаны жайгашкан жериңизге жана санына жараша бир нече канал аркылуу жеткиликтүү. Bosch Rexroth расмий онлайн дүкөнүн [Story.boschrexroth.com сайтынан иштейт] (http://store.boschrexroxh.com/) стандарттык конфигурациялар кемени үч күндүн ичинде жеткирип турат. Бөлүмдүн сандары R900350797 сыяктуу белгилүү бир форматта, мисалы R900350797, 0.5 кабардын жазы бар бурч клапаны.
Буйрук сыяктуу ыйгарым укуктуу дистрибьюторлор Картридж клапан М-Sr тунук баа жана дүйнө жүзү боюнча жеткирүү параметрлери менен камсыз кылат. Бул дистрибьюторлор адатта жалпы көлөмдө бирдиктеги, жалпы конфигурацияларды түздөн-түз заводдон түздөн-түз заказ кылышы мүмкүн. Адатта, стандарттык бөлүктөр үчүн коргошун убактысы, адатта, өзгөчөлөштүрүлгөн мүнөздөмөлөр бир нече жума талап кылынышы мүмкүн.
Баалар бир кыйла клапан өлчөмү жана конфигурациясы боюнча өзгөрүп турат. NG 6 сыяктуу кичинекей өлчөмдөр, адатта, 50 доллардан 80 доллардан турат, ал эми 30 доллардан 30 долларга же андан көп долларга жетиши мүмкүн. Кытай өндүрүүчүлөрүнүн шайкеш келбеген альтернативалары 20дан 40 пайызга чейин, ал эми минималдуу зордук-чакан долбоорлорго артыкчылыкка караганда жогору болушу мүмкүн.
Дистрибьюторлордон түздөн-түз суроо талап кылынган дистрибьютордон түздөн-түз суроо-талапты талап кылган адистештирилген өтүнмөлөр үчүн адистештирилген адистештирилген өтүнмөлөр үчүн көп учурда эң жакшы натыйжаларды берет. Техникалык колдоо тандалган картридж клапанынын M-Sr конфигурациясы сатып алуудан мурун арыздын талаптарына дал келгендигин тастыктоого жардам берет.
Тутум интеграциясынын дизайны
M-Sr картридж клапаны гидравликалык системага интеграциялоо, гидравольд системасына көңүл бурууну талап кылат. Клапан такыр өлчөмдөр үчүн иштетилиши керек болгон стандарттуу көңдөйгө орнотулат. ZN 10001 стандартына ээрчүү үчүн Манифолд жеткирүүчүлөрү менен иштөө туура шайкештикти жана аткарууну камсыз кылат.
Картридж клапан аркылуу багытталган багыт M-Sr схярдуу дизайн менен тегиздөө керек. Клапандын денесиндеги жебе же каталог символу акысыз агым багытын көрсөтөт. Артка каралган клапанды артка таштаңыз, бардык агымды тосуп алат, ошондуктан чогултуу учурунда тастыктоо маанилүү. Айрым инженерлер орнотуу каталарын болтурбоо үчүн, бир нече инженерлер бир манифолд блогун белгилешет.
Басымдын түшүүсү эсептөөлөр күтүлгөн агымдын чендеринде клапан мүнөздөмөлөрүн эсепке алышы керек. Картридж клапан аркылуу басымы м-Sr, адатта, энергия жоготууну жана жылуулук муундарын минималдаштыруу үчүн кийинки чоңураак чектөөлөрдү тандап алуудан келип чыгат.
Басым басымын тандоо алга жылуулуктун каршылыгына жана селинг күчкө каршылык көрсөтөт. Алдыга каршылыкка муктаж болгон өтүнмөлөр 0,2 тилкеси же жуп жаркылыктуу нускасы сыяктуу төмөнкү крекураларды колдонушу керек. Ар кандай жүктөргө кысым көрсөтүлүшү керек системалар, күчтүү мөөр басып алган кысымга ээ болгон кысымдардан пайда алышы керек.
Дизайн этапында температура велосипед жана суюктук шайкештиги текшерилет. Эгерде система температурасын чектегендигин же адистик суюктуктарын колдонсо, анда мөөр материалдык шайкештигин тастыктаганга чейин бузулбоого жол бербейт. Fk мөөрү агрессивдүү кошумчаларды же бийик температураны тартууга берилген өтүнмөлөргө химиялык каршылыкты жайылтат.
Корутунду
Картридж клапан M-Sr картридж клапаны жогорку басымдуу гидротехникалык тутумдарга ылайыктуу чакан компакт пакетинде ишенимдүү текшерүү функциясын берет. Анын карамагындагы картридждин дизайны орнотуу учурунда орнотууну жөнөкөйлөтөт. NG 6 чейин чейинки өлчөмдөгү өлчөмдөгү өлчөмдөгү өлчөмдөгү өлчөмдөрдүн көлөмү чакан цилиндрлердин ири өнөр жай схемаларына чейин агымдардын талаптары.
Картридж клапанын тандоо M-Sr конфигурациясы клапан өлчөмүн агымдын көлөмүнө дал келтирүү, өтүнмөгө ылайыктуу басымын тандап, эксплуатация шарттарына шайкештигин текшерүү кирет. Мыкты тейлөө жашоосу жана минималдуу техникалык тейлөө талаптары Бул клапаны системанын өмүр бою натыйжалуу тандоосунан натыйжа берет.
Жаңы гидравликалык схеманы долбоорлоо же учурдагы компоненттерди алмаштыруу, M-Sr картридж клапанынын мүмкүнчүлүктөрүн жана орнотуу талаптарын түшүнүү ийгиликтүү ишке ашырууга жардам берет. Кеңири келген жеткиликтүүлүк жана кеңири колдонмонун тарыхы бул далилденген гидравликалык компонентти көрсөтүүгө ишеним көрсөтүлөт.
