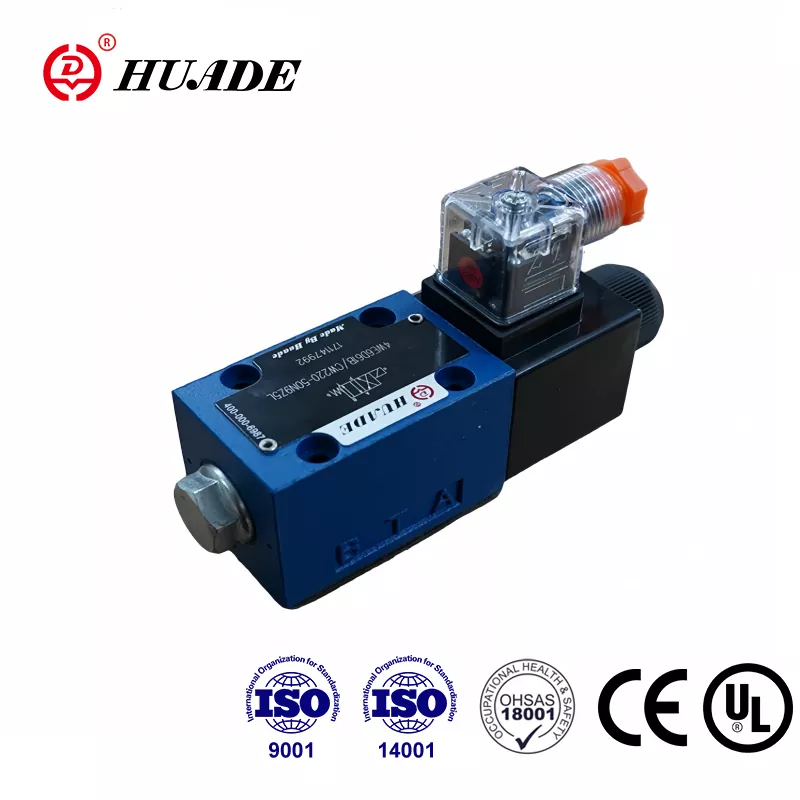

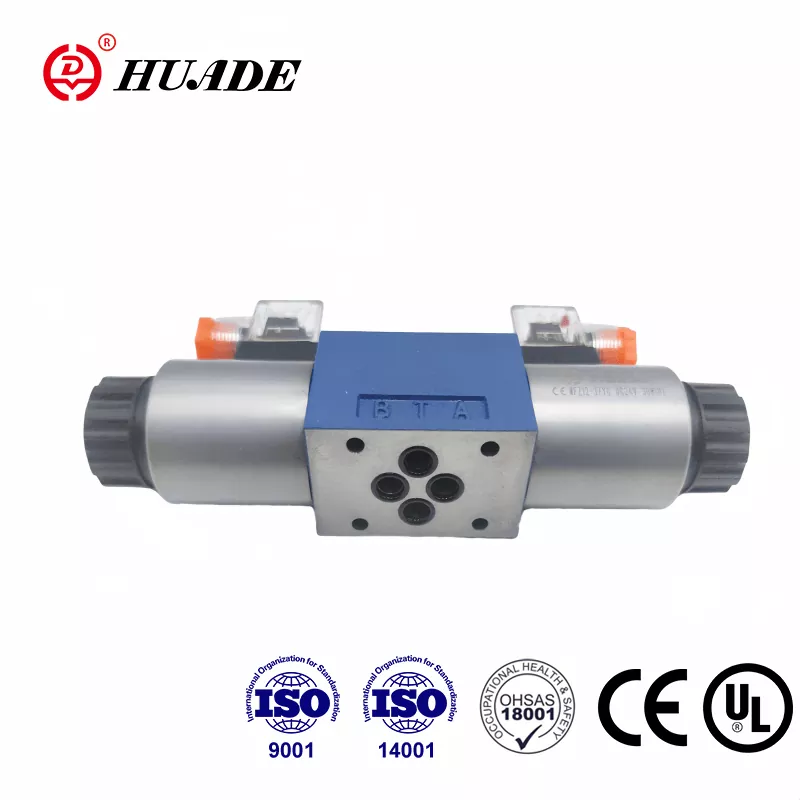

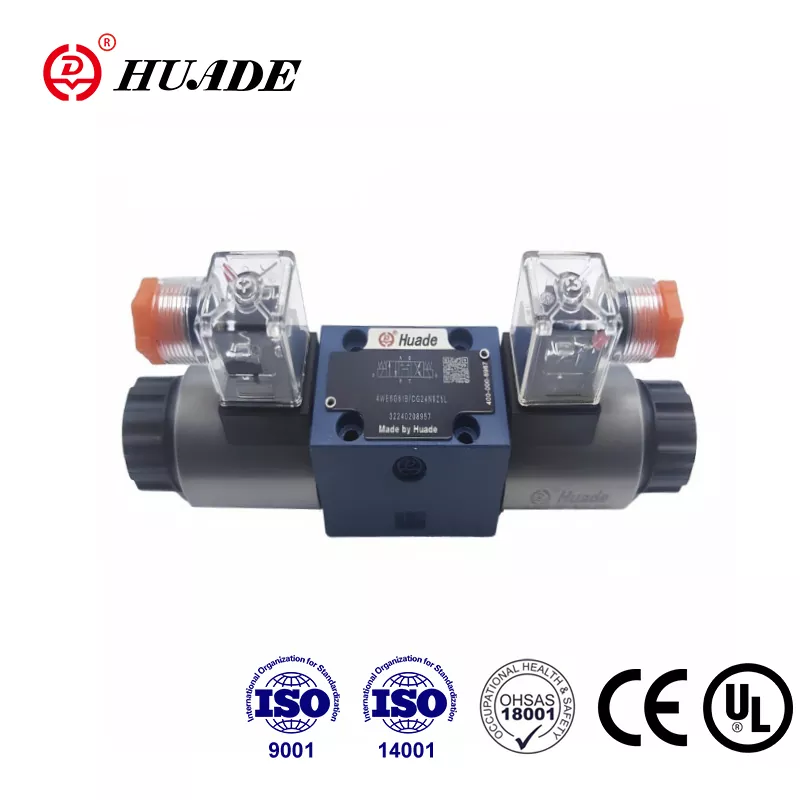

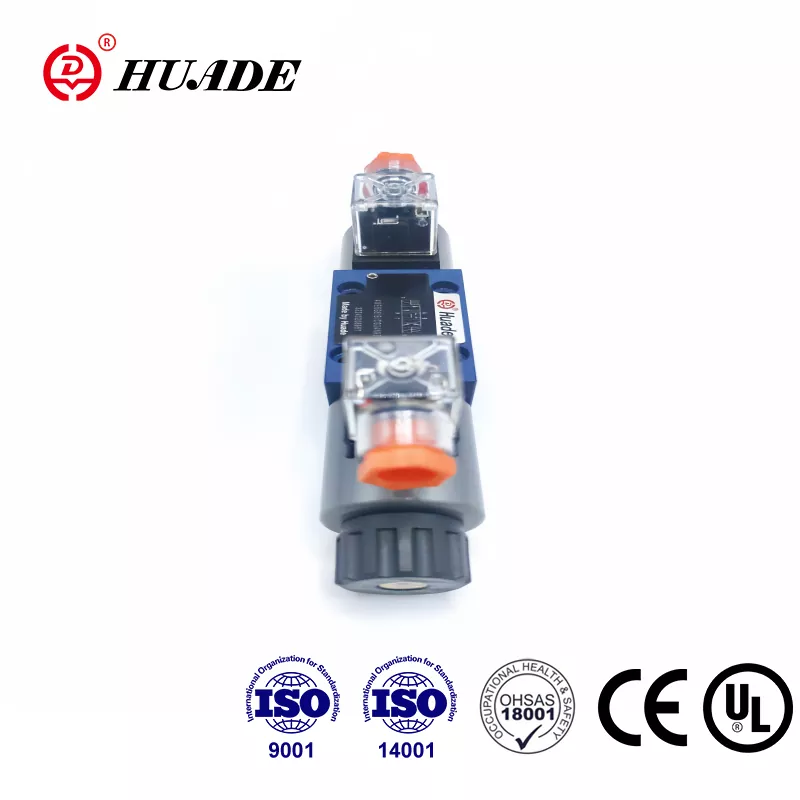

1979-жылдан бери Рексрот менен эки узак мөөнөттүү кызматташуунун аркасында Huade® 4WE 6 сериясындагы багыттуу спулдук клапан Рексроттун ошол эле моделине арзан альтернатива болуп саналат. Бул эң популярдуу жана кеңири колдонулган багыттуу клапандардын бири. Huade дүйнө жүзү боюнча алынып келинген 750 өнүккөн жабдууларды жана анын гидротехникалык клапандардын жогорку аткарууну камсыз кылуу үчүн катуу сыноо системасы бар. R&D жана өндүрүштү башкаруу системасы ISO9001, ISO14001 жана ISO45001 жооп берет. Бардык электромагниттик багыттагы клапандар CE тастыкталган. Huade® гидротехникалык клапандар инженердик жана курулуш машиналарында, металлургияда, станоктордо, айлана-чөйрөнү коргоодо, кеме курууда, аэрокосмостук, темир жол транзитинде, мунай жана мунай химиясында, аскердик өнөр жайда жана Кытайда башка тармактарда кеңири колдонулат.
|
Гидротехникалык |
|||
|
Макс.иш басымы Порттор A,B,P (Мпа) |
35,0 чейин |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A жана B символдору менен T порту дренаждык порт катары колдонулушу керек |
|||
|
Max.flow (L / Min) |
80(-);60(～) |
||
|
Басым суюктук |
Минералдык майлар же фосфаттык эфир |
||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
||
|
Булгануу даражасы |
NAS 1638 класс9 боюнча гидравликалык суюктуктун булгануусунун максималдуу жол берилген даражасы. |
||
|
Электрдик |
|||
|
Чыңалуу түрү |
DC |
AC 50/60Hz |
|
|
Жеткиликтүү чыңалуулар (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Энергияны керектөө (Вт) |
30 |
||
|
Кармап туруу күчү (VA) |
- |
50 |
|
|
Күйгүзүү кубаты (VA) |
- |
220 |
|
|
Милдет |
үзгүлтүксүз |
||
|
Которуу убактысы IS0 6403 |
КҮЙҮК (мс) |
25тен 45ке чейин |
10дон 20га чейин |
|
ӨЧҮРҮҮ (мс) |
10дон 25ке чейин |
15тен 40ка чейин |
|
|
DIN боюнча коргоо |
IP 65 |
||
|
Которуу жыштыгы (цикл/саат) |
15000ге чейин |
7200 чейин |
|
|
Электр байланыштары менен коргоочу өткөргүч (PE) |
|||
Өзгөчөлүктөрү:
▶ Түздөн-түз электромагниттик иштетилген багыттуу спулдук клапандын жогорку натыйжалуу версиясы
▶ Нымдуу төөнөгүч DC же AC соленоиддери алынуучу катушка менен
▶ Соленоиддик катушканы 90° бурса болот
▶ Катушканы алмаштырууда басым өткөрбөгөн камераны ачуунун кажети жок
▶ Электрдик туташуулар жеке же борбордук туташуулар катары
▶ Кол менен жокко чыгаруу, кошумча
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
4WE 6 D түрүндөгү багыттуу клапандар электромагниттик башкарылуучу багыттуу клапандар. Алар суюктуктун башталышын, токтошу жана багытын көзөмөлдөйт.
Негизинен багыттоочу клапандар корпустан (1), бир же эки электромагниттен (2), башкаруучу спулодон (3) жана бир же эки кайтаруучу пружинадан (4) турат. Күчсүз абалда башкаруу катушкасы (3) нейтралдуу же баштапкы абалда кайтаруу пружиналары (4) аркылуу кармалат (импульстук катушкалардан башка). . Соленоиддердин (2) күчү башкаруучу спулдун (3) плунжери (5) аркылуу иштейт жана аны нейтралдуу абалдан керектүү акыркы абалга түртөт. Бул Рдан Ага жана Вдан Т же Рге эркин агым берет. Бга жана Ага Т.
Соленоид (2) кубаты өчүрүлгөндө башкаруучу катушка (3) кайтаруучу пружиналардын (4) жардамы менен өзүнүн нейтралдуу абалына кайтарылат.
Кошумча кол менен өчүрүү (6), электромагнитке кубат бербестен башкаруу спулунун (3) кыймылына мүмкүндүк берет.
WE 6 61B структуралык диаграммасы
