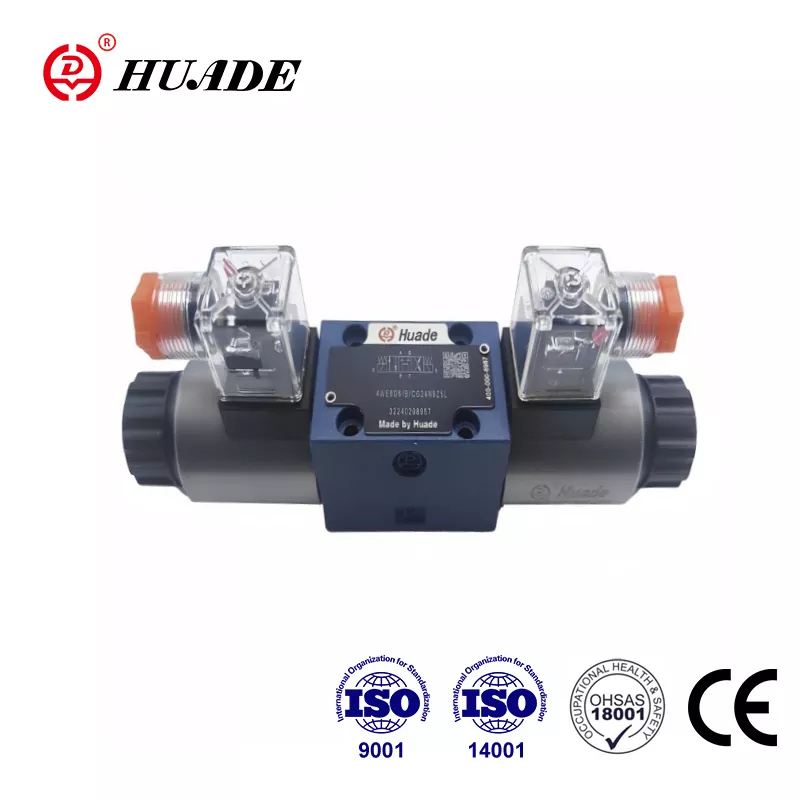

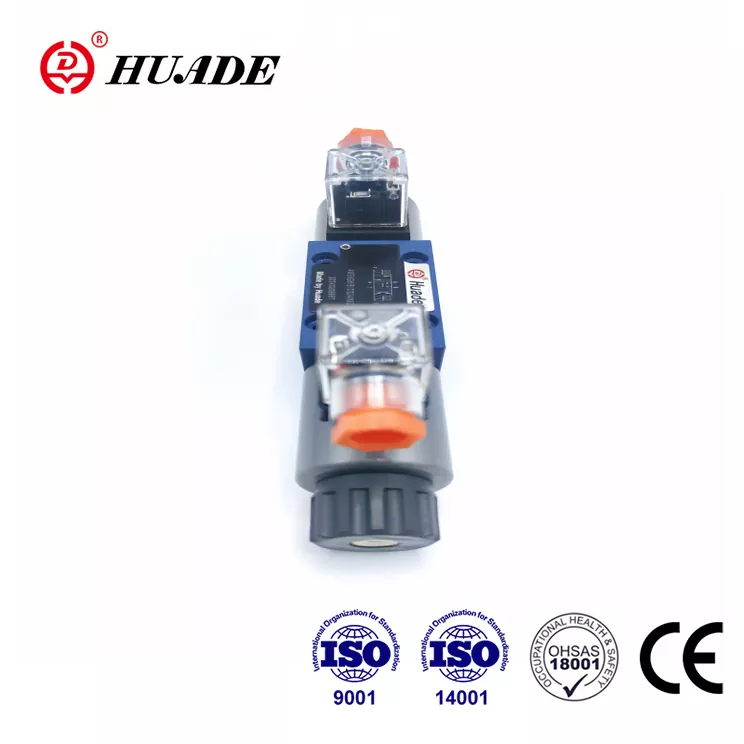

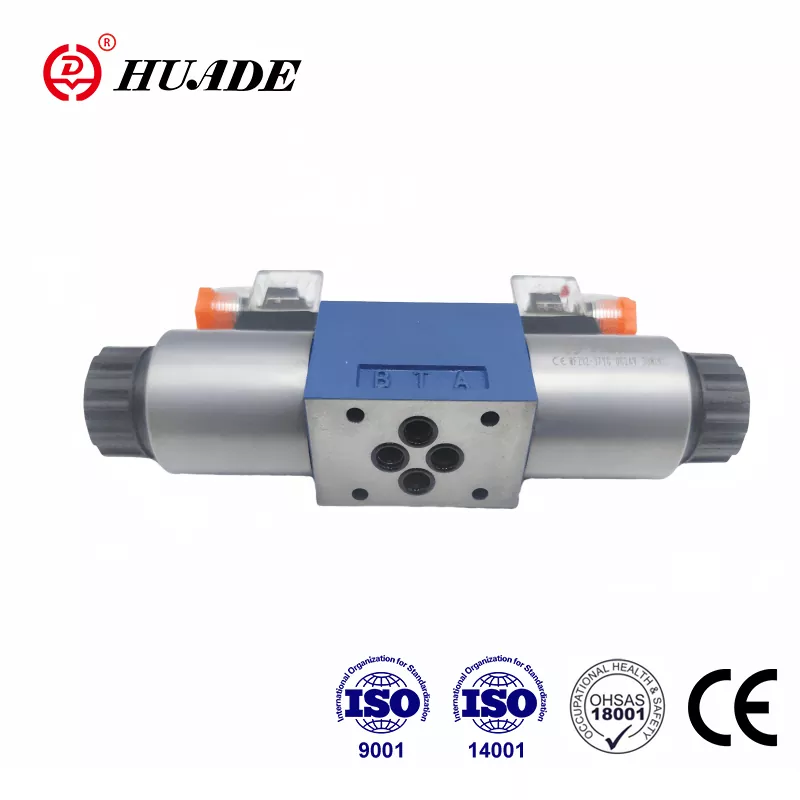

Рексрот менен 1979-жылдан бери эки жолу кызматташып, Хуаде Рексроттун эң алдыңкы технологияларын киргизген. Huade брендинин WE 5 багыттуу спулдук клапаны - бул Rexroth сунуштаган моделдин арзан альтернативасы. Huade АКШдан, Япониядан, Германиядан жана Швейцариядан импорттолгон 750дөн ашык өндүрүш жабдууларын иштетет. Huade ар бир багыттуу клапан жогорку көрсөткүчкө ээ болушун камсыз кылуу үчүн сапатка чоң басым жасайт. Соленоиддик багыттагы клапан сериясы CE сертификатынан өттү. R&D жана өндүрүштү башкаруу системасы ISO9001, ISO14001 жана ISO45001 жооп берет. Huade брендинин гидротехникалык клапандары туруктуу иштөөсүнө байланыштуу Кытайда аскердик өнөр жайда жана башка тармактарда кеңири колдонулат.
|
Гидротехникалык маалыматтар |
|||
|
Гидравликалык суюктук |
минералдык майлар же фосфат эфири |
||
|
Суюктуктун температура диапазону |
-30～+80 |
||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8ден 500гө чейин |
||
|
Иштөө басымы, макс. (㎫) |
Порт A,B,P |
Порт Т |
|
|
25ке чейин |
6га чейин |
||
|
Агым аймагы (которуу абалы 0): |
W символу менен |
Q белгиси менен |
|
|
болжол менен номиналдык кесилишинин 3% |
номиналдык кесилишинин болжол менен 6% |
||
|
Салмагы (кг) |
клапан |
субпластинка G115/01 |
G96/01 кошумча тактасы |
|
болжол менен 1.4 |
approx.0.7 |
болжол менен 0,5 |
|
|
Электрдик маалыматтар |
|||
|
AC чыңалуу (V) |
110, 220, 50Гц ичинде |
||
|
DC чыңалуу (V) |
12, 24, 110 |
||
|
Чыңалуу түрү |
AC |
DC |
|
|
Кубаттуулугу (Вт) |
26 |
||
|
Кармап туруу күчү (VA) |
- |
46 |
|
|
Күйгүзүү кубаты (VA) |
- |
130 |
|
|
Милдеттик цикл |
улантуу |
||
|
Которуу убактысы КҮЙҮК (мс) |
40 |
25 |
|
|
ӨЧҮРҮҮ убактысы (мс) |
30 |
20 |
|
|
Курчап турган чөйрөнүн температурасы （℃） |
+50 |
||
|
Катушканын температурасы （℃） |
+150 |
||
|
Которуу жыштык циклдери (цикл/саат) |
15000 |
7200 |
|
|
DIN 40 050 боюнча коргоо түрү |
IP65 |
||
Өзгөчөлүктөрү:
▶ Түздөн-түз электромагниттик жетектөөчү багыттуу спулдук клапан
▶ Нымдуу төөнөгүч DC же AC электромагниттери
▶ Кошумча туташтыруу
Колдонмо:
WE5 тибиндеги багыттуу клапандар электромагниттик башкарылуучу багыттуу клапандар. Алар суюктуктун башталышын, токтошу жана багытын көзөмөлдөйт. Бул клапан ар кандай гидротехникалык системаларда жана ар кандай басым клапандарынын пилоттук клапандарында кеңири колдонулат.
Бул багыттагы клапандар негизинен корпустан (1), бир же эки электромагниттен (2), башкаруучу спулодон (3) жана бир же эки кайтаруучу пружинадан (4) турат.
Башкаруучу катушка (3) кайтаруучу пружина (4) тарабынан борбордук же баштапкы абалда кармалат (кармалган катушкалардан тышкары). Башкаруучу катушка (3) нымдуу пин электромагниттери (2) аркылуу иштетилет. Энергияланган абалда. Соленоиддин (2) күчү башкаруучу катушкадагы (3) плунжер (5) аркылуу таасир этет жана анын эс алуу абалынан каалаган акыркы абалына жылдырат. Ошентип, Рдан Ага жана Вдан Тга же Рден Вге жана Адан Тга чейин талап кылынган агымдын үлгүсү тандалат. Соленоид (2) кубаты өчүрүлгөндө башкаруучу катушка (3) кайтаруучу пружина (4) аркылуу нейтралдуу абалына кайтарылат. Башкаруучу катушканы (3) электромагнитке кубат бербестен иштетүүгө боло тургандай капталган кол менен жокко чыгаруу каралган.
4WE5N 6.0B/O түрү...
Бул версия 2 которуштуруу позициясы жана 2 электромагниттери бар багыттуу клапан жана пружиналары жок. Энергиясыз абалда эч кандай аныкталган которуштуруу абалы жок.
Түрү 4WE5N 6.0B/OF..
Бул версия 2 которуштуруу абалы, 2 электромагниттик жана тиштүү бир багыттуу клапан болуп саналат. Ошентип, тиешелүү которуштуруу кызматтары белгиленген жана электромагниттик үзгүлтүксүз кубаттандыруу зарыл эмес.
WE 5 структуралык диаграммасы
