Өнөр жай орнотууларда гидравликалык системалар менен иштеп жүргөндө, багыты боюнча контролдук клапан - бул суюктугуңузга жол кыймылынын контроллери. Бош Рексот 4 Бул өзгөчө клапан ондогон жылдар бою айланып өттү жана инженерлер өз долбоорлору үчүн аны көрсөтүп турушунун дагы бир себеби бар.
4ве 10 J J багытын көзөмөлдөө клапаны башкача кылат

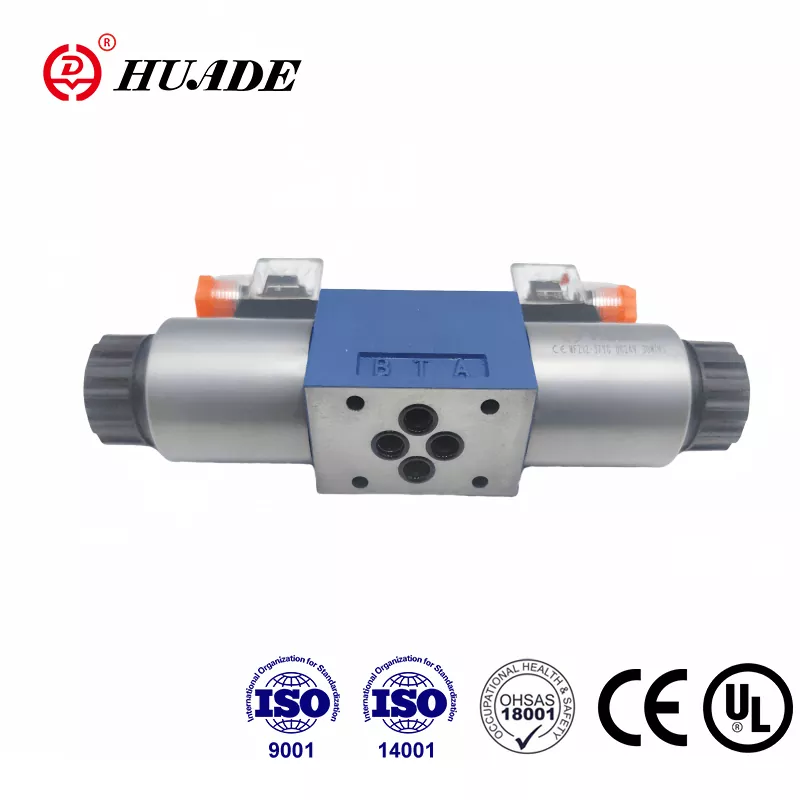

Rexroth 4WE 10 J - бул биз соленоиддик башкаруучу декердик клапаны деп атаган нерсе. Ойлонуп көрсөңүз, анда ал жерде гидравликалык мунайды жетектөө керек болгон электр менен башкарылуучу өчүргүч катары көрүңүз. "4бе" бөлүгү бизге төрт негизги порттун төрт негизги порту бар экендигин жана ал электрдик иштелип чыккан. "10" бул анын өлчөмүн 5-орунга дайындаган өлчөмгө дал келет. Акырында "j" чындыгында абдан маанилүү, анткени ал клапан өз борборунда отурган кезде кандайча жүрөт деп аныктайт.
Бул клапанга эмне жардам берет, ал олуттуу кысымга алып, агымын көтөрүү жөндөмү. Биз 350гө чейин 350гө чейин иштөө үчүн максималдуу жумушчу басымдуу басымдар жөнүндө айтып жатабыз. DC чыңалуу версиялары мүнөтүнө 160 литрди түртүп, мүнөтүнө 120 литрди туташтыра алат. Оор жүктөрдү кыймылдаганга аракет кылып жатканда, ал чоң цилиндрлерди иштетүүгө аракет кылып жатканда, ошол сандар.
J-үлгү борборунун абалы кандайча иштейт
J Spoof конфигурациясы бул багыттоочу клапандын эң айырмалоочу өзгөчөлүгү окшойт. Соленоиддер менен эки тарапка тең салтанаттар жайгашуусунда отурган учурда, бардык негизги порттор бөгөттөлгөн. Насос порту (б), жумушчу порттор (A жана B) да, резервуарлуу порт (t) танк кайтарып берүү порту (т) бири-биринен толугу менен обочолонгон.
Бул бөгөттөлгөн борбордун дизайны белгилүү бир максатка кызмат кылат. Сиз гидравликалык цилиндр ооруп жатканда оор жүктү кармап турганда, сиз жигердүү көзөмөлдөп туруп, бул жүктү сойлоп кетүүнү каалабайсыз. 4ве 10жен 10 J нерсенин ордуна кулпуланган. Насос мунайды эч бир жерде жөнөтпөйт жана цилиндр танктын кайра каналына чыдай албайт. Бул аны ийне желдетүүчү машиналар сыяктуу колдонуучуларга өзгөчө пайдалуу кылат, ал жерде сиз калыптоо циклинин ар кандай баскычтарында так позицияны өткөрүү керек.
Соленоиддердин бирин кубаттаганда, насосту бир жумуш портуна туташтыруу үчүн, сореноиддерди бир жумуш портуна туташтырууга болот. Башка соленоидди жана байланышты кайтарып берүү. Бул түз гидравлика, бирок бөгөттөлгөн борбору сизге бир нече спулдук үлгүлөр каралбагандыгы үчүн, статикалык жөндөмдүүлүктү камсыз кылат.
Маанилүү техникалык деталдар
4ве 10 дж. Бул стандартташтыруу Эгерде керек болсо, анда ар кандай өндүрүүчүлөрдүн башка NG10 клапандары менен алмаштыра аласыз, бирок текшериле турган майда-чүйдөсүнө чейин бар. Монтаж үч м6 x 50 болт колдонот, 15 Ньютон-Метрге чейин жырткыч колдонулат. Сиз G 66/01 сыяктуу бир нерсе катары белгилеген өзүнчө орнотуу плитасы керек болот.
Соленоиддер - бул "WET PIN" дизайны. Электр каты муздатууга жардам берген гидравликалык мунайга дуушар болгон турак жайда отурат, бул муздатууга жардам берет жана кургак соленоиддерге салыштырмалуу ызы-чууну азайтат. Бул катмарлар алынып салынып, 90 градуска чейин бөлүнүп, боштукка жана электрдик байланыштарды калыбына келтирүү үчүн ыңгайлуу, бул ыңгайлуу, бул ыңгайлуу, ал ыңгайлуу, бул ыңгайлуу, ал ыңгайлуу, ал ыңгайлуу болгон. Жалпы чыңалуудагы параметрлерге 24 АДК жана 120 ВП камтылган, бирок башка чыңалуулар бар.
Жооп берүү убактысы бул багытта контролдоонун клапаны үчүн сыйлайт. Кубаттуулукту колдонгондо, Типтик 45ден 70 миллиондон 70 миллисекундга өтөт. Күчкө кесилгенде, жазгы аны 35-45 миллисекундга кайтарат. Булар серво клапанынын ылдамдыгы эмес, бирок алар көпчүлүк өнөр жай техникалары үчүн жетиштүү деп эсептелет.
Бул клапанды кайда тапсаңыз болот
4ве 10 дж. Оор машина куралдары жумуш орундарын контролдоо үчүн колдонушат. Гидравликалык препараттар так цилиндр көзөмөлүнө ишенет. Инъекцияларды калыптоо машиналары, айрыкча, эң көп кездешкен колдонмолордун бири, айрыкча, калыпты басуу схемаларында, анда сиз тонна баскычтарды кармоо күчтөрүн эч кандай дрейфсиз кармап турушу керек.
Типтүү сайма орнотуу орнотуу, багытындагы контролдук клапан ачылууну жана жабууну жабат. Инъекциялоо учурунда J-үлгү борборунун позициясы кесилген цилиндрдеги гидронушка майын кулпулап, насос башка жумуш жасашы мүмкүн болсо дагы, туруктуу басымды кармап турушат. Бул жарккө жол бербейт (керексиз пластик желим агып кетүү) жана ырааттуу бөлүгү сапатын камсыз кылат. Көктү ачкан мезгилде, бир соленоиддик өрттөрдү жана клапан жылышын, майдалоочу мунайды жөнгө салуу механизмин жокко чыгаруу үчүн.
Клапан мобилдик жабдыктарда, курулуш машиналарында жана материалдык иштетүү тутумдарында пайда болот. Сизге багытталган мүмкүнчүлүктү сактоо жана акылга сыярлык агымдардын деңгээли менен багытталган багыт керек болгон жерде, 4ве 10 J талкууланды.
Буйрутма кодун түшүнүү
Рексот алардын багытын көзөмөлдөөчү клапандары үчүн системалуу коддоо тутумун колдонот жана ал сизге керектүү нерсени так колдонууга жардам берет. Типтүү толук моделдин номери 4ве / cg24n9k4, r900589988 номери менен 4в / cg24n9k4 көрүнүшү мүмкүн.
Муну бузуу: "4" төрт негизги портту тастыктайт. "Биз" бул электр менен башкарган багыт клапрафын билдирет. "10" бул NG10 өлчөмү рейтинги. "J" бөгөттөлгөн борбору менен типтеги шаблонду аныктайт. "3x" же "5X" сериясын көрсөтөт, 5x менен азыркы өндүрүш сериялары. Солдолук чыңалуудан кийинки тамгалар жана сандар (G24 - 24 АДК), мөөр материал жана ар кандай версиялар.
Эгерде сиз "V" суффикстин ордуна "V" суффиксти көрөсүз, бул стандарттуу NBR мөөрүн көрбөсө. Эгер сиз фосфат этикти суюктукту колдонуп жатасызбы же жогорку температурада иштеп жатасыз. NBR мөөрү стандарттык мөөрлөрү кадимки өндүрүштүн температурасында минералдык гидравликалык майлар менен жакшы иштешет.
Суюктук талаптары жана чыпкасы
4ве 10 жен негизинен минералдык гидравликалык майлар үчүн иштелип чыккан, бирок ал фосфат эс-тутумун оң мөөр материалы менен башкара алат. Илешкектүүлүк диапазону бир кыйла кең, экинчисине 2,8 ден 380 чарчы миллиметрден, эксплуатациялык илешкектүүлүк 35 градуска чейин 35 градуска чейин. Операциялык температура минус 20 жана плюс 50 градус Celries Celies Celius Celsius.
Бул жерде бир топ техникалык баш оору башталса, суюктук тазалыгы. Багытындагы контролдук клапандын ичиндеги тазалагыч микрондордо өлчөнөт. Биз критикалык чөйрөлөрдө үч жана он үч микрон ортосунда боштук сүйлөп жатабыз. Адамдын чачы салыштырмалуу 70 мкм. Эгер сиз булганып кетсеңиз, гидравликалык майыңызга кирсеңиз, бөлүкчөлөр бул жол-жоболоштурууга шайтана алышат жана шпалдын жабышына себеп болот.
Рексот 10 микрон же андан жакшыраак чыпкалоону сунуштайт. Бул сунуш эмес, сиз көңүл бурбайсыз. Туура эмес типтеги силердин клапаны өзгөртө албайт, же андан да жаман, ал эми кайтып келбеши мүмкүн. Айколоноиддер менен, айрыкча, соленоиддик милдетин аткарууга арналган, анткени соленоиддик милдеттерди үзгүлтүксүз өткөрбөйт. NAS 1638 классына окшоп, 9-класс Тазалык стандарттары сизди кайгы-капага түшүрөт.
Жалпы маселелер жана көйгөйлөрдү чечүү
4ве 10 J Ju-ге чейинки көйгөйлөр үч багытка, булганыш үчүн, электрдик кемчиликтер же механикалык зыян. Жакшы кабар - бул кайра-кайра бул клапандарга кол менен жокко чыгарылган, бул сизге диагностикалык курал берет.
Эгерде сиздин багытыңыздын контролдоочу клапаны "соленоидди иштетип жатканда, биринчи жолу жокко чыгарып көрүңүз. Ашыкча казып алууну түртүп, клапан механикалык түрдө өзгөрүп кетсе, көрүңүз. Эгер ал кол менен, бирок электрдик эмес болсо, анда электр маселени карап жатасыз. Соленоид туташтыргычтагы чыңалууңузду текшериңиз, зымдарыңызды текшериңиз жана катмарды каршылык көрсөтүңүз. Эгерде клапан кол менен өтпөсө, анда булганып, булгануудан да тыгылып калышат.
Булгануу көйгөйлөрү ар кандай жолдор менен жарыяланат. Кээде клапан жылып кетет, бирок борборго туура келбейт. Башка учурларда, ал жай жай же такыр болбойт. Ички агып кетүү дагы бир симптом, анда сиз басым жоголуп, клапан кулпуланган борборунда клапан менен да цилиндр дрейфин көрөсүз. Бул маселелер, адатта, булгануу булганышын түзүп, агып кетүүчү жолдорду жаратып, булганып кетүүнү билдирет.
Электр көйгөйлөр, адатта, жөнөкөй. Эч кандай чыңалуу сиздин энбектериңизди жана башкаруу тутумуңузду текшерүүнү билдирет. Туура эмес чыңалуунун же полярдуулук (DC Solenoids үчүн) клапан ишенимдүү болбой калышы мүмкүн дегенди билдирет. Блондинки кочкорлорду ачык схемалар же өтө төмөн каршылык көрсөтөт. COOL алмаштыруу оңой эле жетиштүү болгондуктан, алар жөн гана клапан денесинен чыгып кетишти.
Механикалык зыян аз эмес, бирок болушу мүмкүн. Сынган кайтып келген булактар көбүнчө олжолордун борборун болтурбоого жол бербейт. Бузулган соленоид казыктары спортту туура түртүп жибербейт. Бул, адатта, жөнөкөй оңдоолорго эмес, клапанды алмаштырууну же калыбына келтирүүнү талап кылат.
Орнотуу
4ве 10 жандарды орнотуу үчүн, таза, жалпак орнотуу бети менен башталат. Жогоруда айтылган төрт м6 болууну субплетика же көп манифолдга чейин колдонот. Беттик тегиздик маселелер, анткени ар бир портту мөөр басууга ар бир портту тегиздөө керек. Ар кандай өзгөрүү же сыныктар агып кетүүнү жаратышы мүмкүн.
Болтстандыктарды 15 Ньютон-Метрге чейин орнотуп, андан ары жок. Өтө аз жана сиз тышкы агып кетиши мүмкүн. Өтө эле көп, сиз типтеги клапандын денесин бурмалоо тобокелдигин бурмалап жатасыз. Момун ачкычты колдонбоңуз, тапта эмес.
Электр байланыштарына көңүл буруу керек. Туура чыңалуу терминалдарына туташып жатканыңызды текшериңиз. Адатта, клапан ар бир соленоид үчүн терминал тилкеси же туташтыргычына ээ Бул жерге туташуу коопсуздугу үчүн милдеттүү болуп саналат жана сиз башкаруу тутумуңузда электрдик ызы-чууну азайтышы мүмкүн.
Мүмкүн болсо, багытта контролдук клапанга багытталышы керек. Бул электр байланыштардагы ным топтоонун алдын алат. Эгер сиз аны айдап кетишиңиз керек болсо, электр терминалдарын коргоо үчүн бут кийимди же капкакты кошуңуз.
Альтернативдүү
4ве 10 дж. Parker ушул сыяктуу мүнөздөмөлөрдү сунуш кылган D3W сериясын түзөт. Eaton Vickers DG4V-5 сериялары бар. Hydac көптөгөн тиркемелерге алмаштыра турган NG10 клапандарын өндүрөт. Анда эмне үчүн сиз дагы эле кайталоону тандап алсаңыз болот?
Агымдын кубаттуулугу - бул бир фактор. 4ве 10 J'S 160 литрге бир нече атаандаштарды белгилейт. Жооп берүү убактысы - бул энергия үчүн 45-70 миллисекундга атаандаштыкка жөндөмдүү. Нымдуу PIN Solonoid дизайны алынып салынуучу, роматологиялык катуулардын практикалык артыкчылыктарын сунуштайт. Рексот 4весинин ичиндеги 4 сериядагы ар кандай олжолорду жана тандоолорду сунуштайт, сиздин керектүү муктаждыктарыңызга дал келүү үчүн сизге көбүрөөк ийкемдүүлүктү берет.
Баасы акылдуу, бул клапандар бир эле шаркада. 950дөн 1050 АКШ долларынан 1050 АКШ долларына чейин төлөй аласыз. Бул баа индустриалдык сортторду жана инженерлердин сапатын жана инженерияны чагылдырат, бул бекем жол-жоболоштуруу жана ишенимдүү аткарууну чагылдырат.
Чыныгы дифференциация сиздин тутумуңузда колдонуп жатканыңызга көп болот. Эгерде сиздин жабдууларыңыз кайра калыбына келтирүү компоненттеринин айланасында курулган болсо, анда 4ве 10 J компаниясына типтүү инвентаризация жана техник таанышуусунда ырааттуулукту сактайт. Эгер сиз Паркер же Этон тутумдарыңыз менен иштеп жатсаңыз, алардын эквиваленттери бир топ жылмакай бириктириши мүмкүн.
Байкоо жана жеткиликтүүлүк
4ве 10 J'ди табуу жалпысынан түздөн-түз. R900589988 сыяктуу жалпы конфигурациялар (24 VDC версиясы), адатта, өнөр жай бөлүштүрүүчүсүндө кампада. Rexroth расмий онлайн дүкөнгө ээ, анда сиз түз эле сатып ала аласыз. Алибаба сыяктуу өнөр жай менен камсыздоо платформалары чынында эле чыныгы кайталоочу клапандарды жана шайкеш келбеген альтернативаларды сунушташат.
Конфигурацияга жараша коргошун убактысы ар кандай. Бир нече күндүн ичинде акция буюмдар кеме болушу мүмкүн. Адаттан тыш параметрлер менен атайын буйруктар бир нече жума талап кылынышы мүмкүн. Эгерде сиз критикалык жабдууларды сактап калсаңыз, запастагы клапанды кармап турсаңыз, анда ал убаракерчиликке салыштырмалуу төмөн чыгымга ээ болгон мааниге ээ.
3X сыяктуу улуу сериялар токтотулганын билип алыңыз. Эгер 3x сериясынын вальвасын алмаштырсаңыз, анда сиз учурдагы өндүрүш нускасы болгон 5x сериясына чейин жаңырта аласыз. Монтаждык интерфейси жана негизги операциясы бирдей бойдон калууда, бирок параметрлерге же иштин өзгөчөлүктөрүндө анча-мынча айырмачылыктар болушу мүмкүн.
Аны акыркы жолу жасоо
Сиздин багытындагы контролдук клапандын максималдуу жашоосун алуу бир нече негизги тажрыйбага ээ болот. Биринчи жана эң маанилүүсү: Таза гидравликалык суюктукту сактоо. Эгер сиз ишенимдүү кызмат кааласаңыз, мурункуга байланыштуу 10 микрон фильтрациясы мүмкүн эмес. Чыпкаларыңызды үзгүлтүксүз өзгөртүңүз жана чыпка элементинин үстүнөн басымдын төмөндөшүн көрүңүз.
Экинчиден, J Spoof үлгүсүнүн арызыңызга дал келгендигин текшериңиз. Эгерде сиз түшүрүүчү клапанды түшүрбөсөңүз, бөгөттөлгөн борбору көйгөйлөрдү жаратышы мүмкүн. Насос бөгөттөлгөн порттарга каршы өлүмгө дуушар болот, ысык жана текке кетүүчү энергияны жаратат. А к спулу өзгөрүлмө которулуучу насосторго же түшүрүү мүмкүнчүлүгүн бөлүп алган өзгөрүлмө насосторго же системалар менен мыкты иштейт.
Үчүнчүдөн, үзгүлтүксүз иштөө ыкмасы катары эмес, диагностика учурунда колдонмо жокко чыгаруу. КҮНДҮН КҮНДҮН КОЛДОНУУСУ ЖОК, КОЛДОНУЛГАН ЖАНА ТАЗАЛОО ҮЧҮН КОЛДОНУУЧУЛАРДЫН КОЛДОНУУ ЖАНА ТАЗАЛОО ҮЧҮН КОЛДОНУУ ҮЧҮН. Убакыттын өтүшү менен жокко чыгарылган бир нече жолу бир нече жолу чоңойсо болот.
Төртүнчүдөн, тутумуңуздун иштөө басымына жана агымына көңүл буруңуз. 4 we 10-бардыгы 350 бар жана 160 литрге жете алышы мүмкүн, анткени сиз аны ошол чектерде иштетишиңиз керек дегенди билдирбейт. Чектелүүчү эмес, иштөө контукин ортосунда иштөө кызматын кеңейтет.
Акыры, сиз ийгиликсиз болгондо, эмне үчүн ал ишке ашкан жоктугун иликтеп эле койбоңуз. Катышып, адатта, өз алдынча ийгиликсиз болбойт. Алар ийгиликке жетишип, шыпыргычка тыгылып калгандыктан, ал эми катмарлуу күч-кубатыңыздан улам, сиздин башкаруу тутумуңузда электр көйгөйлөрүн толтурат. Симптомун гана эмес, тамырдын себебин оңдоо.
Төмөнкү сызык
RexRoth 4WE 10 J J Жектин контролдоочу клапаны өнөр жай гидротехникалык эволюциясынын ондогон жылдардан бери чагылдырылган. Бүгүнкү стандарттардын деңгээли же жогорку технологиялуу эмес, бирок бул жумушу туура колдонулганда, ишенимдүүлүк менен аткарылган. Бөгөттөлгөн борбору менен J сполдук үлгү сизге оң жүк көтөрөт. NG10 өлчөмү олуттуу агым жана басым. Нымдуу пассивдүү дизайнды практикалык тейлөө мүмкүнчүлүгү менен жүргүзүлөт.
Эгерде сиз өзүңүздүн мүмкүнчүлүктөрдү кармануу менен багытталган жаңы гидронушту контролдоого муктаж болсоңуз, же сиз иштеп жаткан жабдыктарда эскилиги жеткен клапанды алмаштырсаңыз, анда 4ве 10 J эске алынат. Жөн гана оң серияны көрсөтүп жатканыңызды текшериңиз (учурдагы өндүрүш үчүн 5x), суқуноиддик чыңалууңузду жана суюктугуңузга тийиштүү мөөр материал. Бир күндөн баштап чыпкалоо үчүн көңүл буруңуз, ошондо сиз бул клапандардан ишенимдүү кызматка ээ болосуз.
Сиздин багытыңыздын көзөмөлдөөчү клапаны кандайча иштээрин жана ден-соолугуңуз чың болуш керек. Бул жөн гана заттын чоо-жайына көңүл бурууну талап кылат: таза суюктук, туура чыңалуу, туура өтүнмөнү жана үзгүлтүксүз тейлөө. Ошол укугун ал, жана 4вес 10 дж, ал жакка барыш үчүн, барышы керек болгон гидрахликтериңизди сактайт.
