Гидравликалык системалар менен иштөөдө, туура багыттуу башкаруу клапаны тандап, бардык айырмачылыктарды жаратышы мүмкүн. Rexroth 4We 10 D багытындагы контролдук клапан көптөгөн өнөр жайга арыздар үчүн ишенимдүү чечим болуп калды жана инженерлер ага кайтып келүү эмне үчүн келерин жакшы көрсөтүп турат.
4ве 10 D өзгөчө кылат

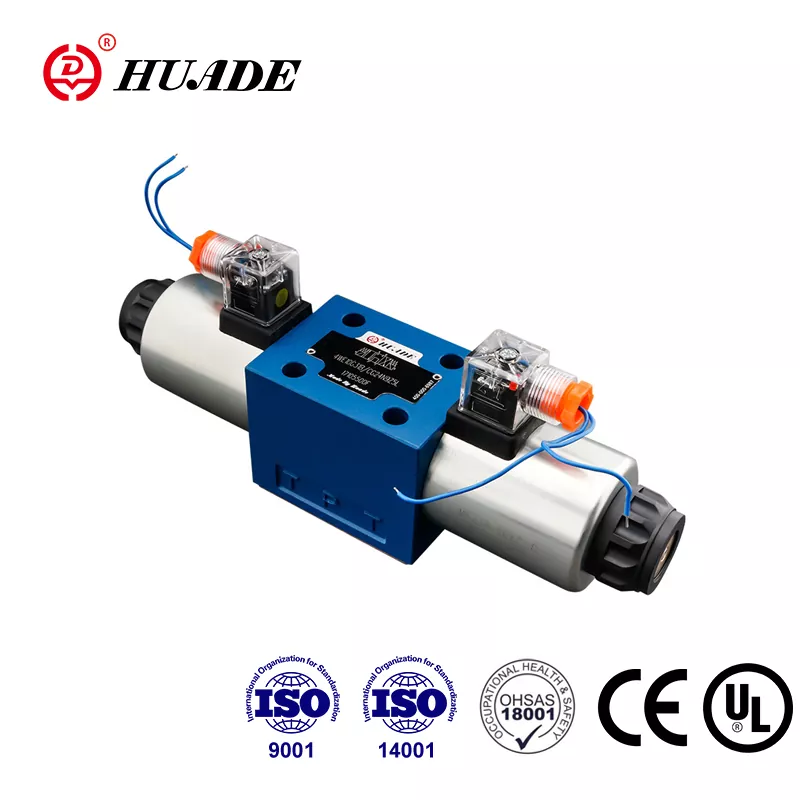

10 D рексоту 10 D - бул Гидравликалык суюктук система аркылуу кандайча агып жаткандыгын башкарган соленоиддик башкаруучу багыттагы клапан. Аны мунайга же башка гидравликалык суюктуктар үчүн жол кыймылынын контроллери деп эсептешет. Электр энергиясы өз каталары аркылуу агып жатканда, клапан позициясын жана техниканын ар кайсы бөлүктөрүнө суюктукту багыттайт.
Бул клапан NG10 өлчөмүнө ылайыкташтырат, ал 5 же ISO 4401-05 деп аталат. Бул иш жүзүндө бул эмнени билдирет? Ал олуттуу кысымга алып, агымдарды орнотуу, гидравликалык системаларды колдонууда стандарттык орнотулган үлгүлөрдү жаратты.
Анын атындагы сандар сизге маанилүү маалымат айтып берет. "4" деген сөз анын төрт негизги порту бар, ал жерде суюктук кирип, чыгуучу жай бар. "Биз" бул Соленоиддер тарабынан башкарылган багыт клапаны билдирет. "10" анын номиналдык өлчөмүн билдирет, ал эми "D" конфигурациясын сүрөттөйт, бул клапан анын бейтарап абалда жүргөндө кандай жүрөрүн аныктайт.
Басым жана агымдардын мүмкүнчүлүктөрү
Рексот үчүн багыт үчүн багыт 4 we 10 D үчүн багыт 4 еден 10 д. Негизги жумушчу портторун 350 барга чейин жетсе, бул 5,076 PSIге барабар. Бул тергөө талап кылынган өнөр жай тапшырмаларын терүү үчүн жетиштүү басым жетиштүү.
Агымы кубаттуулугу үчүн, бул клапан белгилүү бир моделдин вариантына жараша, бир мүнөтүнө 120 жана 160 литрге чейин көтөрө алат. Бул америкалык өлчөөлөрдө мүнөтүнө 32ден 42 галлон. Бул диапазон сизге клапанды тутумуңуздун керектөөлөрүнө ашыкча өлчөмдөгү муктаждыктарыңызга жана сиздин компоненттериңизди өзгөртүүгө дал келүү үчүн ийкемдүүлүк берет.
Кайтаруучунун порту төмөн, адатта, болжол менен 210 бар. Бул маселелер, анткени сиз системаны иштеп чыксаңыз, кайтаруу сызыгыңызга өтө эле басым жасабагандыгын текшеришиңиз керек. Болбосо, сиз клапандын жазгы механизмине зыян келтириши мүмкүн, анын дизайн чектен тышкары турак жайды баса аласыз.
Нымдуу-пиндик соленоид дизайны
4 үү 10 D нымдуу-пин-пино-соленоид дизайны деп аталган нерсени колдонот, жана бул функция көңүл бурууга татыктуу. Бул орнотууда, соленоиддин түрткүчү таяк толугу менен ал жерден кетпестен, ал жерден мөөр басылгандан көрө, гидравликалык мунайга отурат.
Бул долбоорду тандоо бир нече практикалык пайда алып келет. Гидравликалык мунай муздатуучу болуп иштейт, электр ширетинен жылуулук катары иштейт. Бул соленоидге узак убакытка созууга жана өзгөчө иштөөгө жардам берет, айрыкча клапанды тез-тез велосипеңиз. Май айында май кыймылдаган бөлүктөрдү мойнуна алат, ал убакыттын өтүшү менен эскирип, жашайт.
Техникалык тейлөө чекитинен нымдуу-пин-пиндик Соленоиддер ыңгайлуу. Гидравликалык тутумду кургатпаңыз, гидротехникалык тутумду сууруп албастан, басым палаталарына кирип кетпеңиз. Бул оңдоо учурунда убакытты үнөмдөп, гидравликалык суюктугуңузду булгоо мүмкүнчүлүгүн азайтат. Жада калса, ал тургай 90 же 360 градустарды орнотуу үчүн 90 же 360 градуска айланат, бул клапанды орнотууда көбүрөөк варианттарды берет.
Ылдамдык жана демпингди көзөмөлдөө
Бекер контролдук клапанды күчөткөндө 41 DC кубаты менен биригишкенде, ал, адатта, 45-70 миллисекундга 45-70 миллисекундга 45 дан 75 ден 75 миллисекундга күйгүзүп жатканда, 35-45 миллисекундга которулат. Бул жооп убактысы көпчүлүк өнөр жай автоматташтыруу муктаждыктары үчүн жакшы иштешет.
Бул клапанды көптөгөн атаандаштардан айырмалоочу нерсе, анын жөнгө салынуучу нымдуу өзгөчөлүгү. Айрым версиялар кызмат орундарын которуштурууда тез арада тез кыймылдап жатканы жайлатсын. Жөнөкөй дроссель бурамаларын же туруктуу бурулуштарын колдонуу менен, керек болсо 100 миллисекундга өтүү убактысын узарта аласыз.
Эмне үчүн жайыраак клапанды каалайсыз? Ири цилиндрлер же оор жүктөрдү тутумдарда, тез-тез багытка өзгөртүүлөрдү киргизүү басымы басым жаса, ал эми сиздин түтүктөрдү жана арматураңыз аркылуу балка. Кээде суу балкасы деп аталган бул көрүнүш, компоненттерди зыян келтирип, тутумуңуздун өмүрүңүздү кыскартат. Ылдамдуу нымдуу, бул өткөөлдөрдү түп-тамырынан бери шок басылмалардан муктаж болбостон, бул өтүштү.
Саатына 16000ге чейин которулуу циклине чейин көтөрө алат, бул аны күн бою ачык жана жабуу керек болгон жогорку ылдамдыктагы өндүрүш линияларына ылайыктуу.
Spoole конфигурациялары жана иштөө логикасы
4 еден 10 д-ге чейинки "D" дейта конкреттүү символго тиешелүү, бирок Рексот бул клапан платформасын ар кандай олжолорун конфигурациялары менен сунуштайт. Сиз аны 4/3 конфигурациялоо (төрт порттор, үч позиция) же 4/2 орнотуу (төрт порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттар, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки порттор, эки кызмат).
Ар бир шпалдын түрү клапан нейтралдуу же борбордук абалда болгондо ар кандай агымдарды жаратат. Айрым конфигурациялар цилиндрди ээлегенде, бир нече конфигурациялар бардык портторду жабыңыз. Башкалары насосту танкка туташтырып, ал насосту түшүрүп, энергияны үнөмдөйт. Тандоо сиздин тутумуңузга керектүү нерсеңизге керек болгон нерсеге жараша болот.
Rexroth үчүн багытталган контролдук клапан 4 е рексоту үчүн эки жолу кайтарып берүүчү версияларда болот. Көбүнчө, коопсуздукту кыскартканда, жазгы-кайтуу клапандары автоматтык түрдө үйгө кайтышат, бул көбүнчө коопсуздук үчүн маанилүү. Детенттүү версиялар сиздин акыркы абалда калгандыктан, сиз электр энергиясынын үстүнөн бир нерсе өткөрүү үчүн бир нерсени кармап туруу керек болгон өтүнмөлөр үчүн жакшыраак иштейт, ал сиз каалаган тиркемелерди жөнөткөнчө, өзүңүздүн акыркы абалда калат.
Электр өзгөчөлүктөрү
Бул клапан электр тутумдарынын кеңири чөйрөсү менен иштейт. Сиз аны 23В чейин DC чыңалуулары менен 230V чейин, же ар кандай AC чыңалуунун версиясы менен буйрук бере аласыз. DC стандарттуу соленоид 30дан 35-33 ватт күчтөн турган керектөө.
Электр байланыштары ар кандай стилдерде, анын ичинде дин стандарттарына жооп берген туташтыргычтар кирет. Valve IP65 Коргоо рейтинги бар, демек, бул чаңды жана суу чачуусун эч кандай кыйынчылыктарсыз көтөрө алат дегенди билдирет. Изоляциясы VDE классындагы F стандарттарына жооп берет, андыктан электрдик чөйрөлөргө ылайыктуу өнөр жай чөйрөсүнө ылайыктуу.
Кыйынчылыктарды чечүү же тез жардам операциясы үчүн көптөгөн версияларды колдонмосун жокко чыгаруу мүмкүнчүлүктөрүн жокко чыгарат. Бул тутумду орнотуп жатканда клапанды механикалык түрдө которуштурууга же электр энергиясын иштебей калганда бир нерсени жылдырууга туура келет.
Бул клапан колдонулуп келет
4ве 10 D ар кандай тармактарда көрсөтүлөт, анткени ал ишенимдүүлүк менен иштөө жөндөмдүүлүгүн тең салмактайт. Деңизге тиркемелерде сиз жүктөрдү жүктөп, түшүрүү жана төмөндөтүүчү крандарды башкаруу жана өзгөрүлмө пропеллерин жөнгө салуучу крандарды башкарып турасыз. Бул чөйрөлөр ар дайым катаал шарттарда тынымсыз чуркай турган клапандарды талап кылууга, туздуу абага жана титирөөнү жакшы көрөт.
Өндүрүш объектилери, контролдоону контролдоочу клапаны машыктыруучу шаймандарда, сайма калыптоо жабдуулары, металл формадагы басымдар үчүн багытталган 4 еден 10 д. Жогорку өтүмдүү жыштык жыштык мүмкүнчүлүгү анын автоматташтырылган продукция үчүн пайдалуу, ал жерде клапан циклдерине миңдеген жолу кездешет. Насаатчылык тууралоо Бул машиналардагы тактык компоненттерине шок зыян келтирбөөгө жардам берет.
Курулуш жана мобилдик жабдыктар да бул клапан платформасына таянат, бирок ошол тиркемелер көп учурда мобилдик гидроноттор үчүн бир аз ар кандай варианттарды колдонушат.
Техникалык тейлөө жана суюктук тазалык
Эң көп тактык менен гидравликалык компоненттерге окшош, 4 еден 10 D туура иштеш керек. Чолпак жана клапан дененин ортосундагы жол-жоболоштуруу микрометрлор менен өлчөнөт жана топуракчалары эскирип, ички агып кетиши мүмкүн.
Рексот гидравликалык суюктук NAS 1638 класс 9-класс менен жолугушуусу керектигин белгилейт. 10-микрон бөлүкчөлөрүнүн кеминде 75тен кеминде 75тен кем эмес бета катышы менен жакшы чыпкалоо тутуму керек. Бул өтө катуу угулушу мүмкүн, бирок саатына 15,000 цикл иштеп жатканда, булганган зыян тез коштолот.
Үзгүлтүксүз тейлөө суюктук тазалыкты текшерүү, агып кетүүнү текшерип, кээде мөөр топтомун алмаштырууну камтыйт. Адатта, мөөр топтомдору тогуз о-шакек бар жана жаңы сериялары үчүн R961006886 сыяктуу бөлүк номерлерин камтыйт. Нымдуу пин дизайнынын айынан сиз көп учурда соленоиддик катмарды көбүнчө чоң бөлүнбөсө, ал иштебей калат.
Башка параметрлер менен салыштырыңыз
Багытталган контролдук клапан 4ве 10 D Rexroth үчүн NG10 категориясындагы Тайлер, Этон жана башка ири өндүрүүчүлөрдүн клапандары менен атаандашат. Паркердин D3W сериялары 345 бар сыяктуу эле басым рейтингин сунуштайт. EATON's DG4V-5 сериялары, салыштырмалуу басымдын өзгөрүшү менен иштейт, бирок мүнөздөмөлөрү модель менен өзгөрөт.
Рексот параметрин эмнеге туруштук берет, негизинен, интеграцияланган найза мүмкүнчүлүгү. Башка өндүрүүчүлөргө бекем жана жооптуу клапандарды жасашат, көпчүлүгү курулган шок басуу камтылбайт. Эгер сизге керек болсо, анда мейкиндикти алып, татаалдыкты кошуп, өз тутумуңузга тышкы үстүн же жаздыктарды кошууга туура келет.
Ушул эле монтаж стандарттарын ээрчип, бааларды төмөндөтүүчү шыңгыраган ишканалардан дагы бир альтернатива бар. Булар азыраак критикалык тиркемелер үчүн жакшы иштей алат, бирок сиз иш жүзүндөгү спектаклдерди, айрыкча максималдуу өлчөмдөгү максималдуу чендер жана узак мөөнөттүү узактыгы үчүн кылдаттык менен салыштырууга болот.
Орнотуу

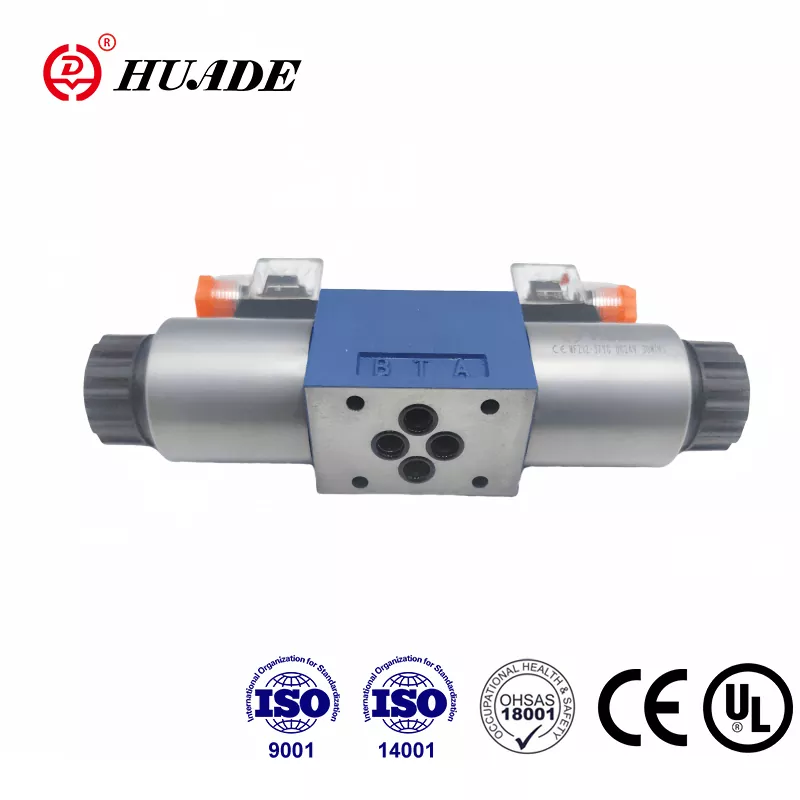

4 we 10 D стандарттык ISO 4401-05 үлгүсүн колдонуп, субптатка орнотулат. Болт тешиктери 80 сом миллиметрге бөлүнөт, бул өнөр жай стандартын ушул көлөмдөгү класска дал келет. Бул стандартташтыруу сиз ар кандай өндүрүүчүлөрдүн клапандарынын ортосунда көп өтүнчүлөрдүн ортосунда көп өтпөй алмашып кетсеңиз болот дегенди билдирет.
Клапанды орнотууда, порттун белгилерине көңүл буруңуз. Port P насосуңузга байланыштырат, портторуңуз, портторуңузга барып, сиздин актуаторго барышат, ал эми порт т бакка кайтып келет. Буларды артка алуу тутумуңузду туура эмес иштетип, жабдууларга зыян келтириши мүмкүн.
Рексот үчүн багыттуу контролдук клапан 4ве 10 Д. Гидравликалык суюктук температурасы өтүүчү мезгилдерге таасирин тийгизет, анткени май айышуулук температурасы менен өзгөрөт. Эгерде сиздин системаңыз өтө суук же жылуулук менен иштетсе, анда бул үчүн убакытты эсептөөдө жоопко тартылышы мүмкүн.
Кооптуу аймактарга атайын варианттар
Жарылуучу атмосферада өтүнмөлөр үчүн, Рексот бул клапандын Atex-тастыкталган нускаларын сунуштайт. Биз ... Xe сериялары жарылуучу газдар же чаңга катыша турган чөйрөлөрдө 2 чөйрөдө иштейт, бирок кадимкидей күтүлөт. Биз ... XN сериясынын тутлары зонасы 3 шарттуу жарылуу коркунучу бар шарт.
Бул жарылуудан далилсиз, От жагуучу булактардын алдын алган атайын катмарлуу конструкцияларын жана коргоочу тиркемелерди колдонот. Эгерде сиз петрохимиялык жайлар, тоо-кен иштери, тоо-кен иштери же оффшордук аянтчаларында иштеп жатсаңыз, анда сизге коопсуздук эрежелерин канааттандырат.
Келечек - сиздин системаңызды тастыктоо
Өнөр жай системалары катары, диагностикалык мүмкүнчүлүктөргө ээ болгон өнөр жай тутумдары автоматташтырылган жана туташкан. 4 we 10 D түздөн-түз өчүрүлгөн клапан болуп саналат
Бул өнүккөн версиялар 4ве 10 D стандарттык стандарты катары далилденген версияны жана спорттук дизайнды колдонушат, бирок алар сизге сполдун кайда жайгаштырылганын айткан сенсорлор кирет. Бул кайтарым байланышты алдын-ала күтүүгө жана абалга мониторинг жүргүзүүгө жардам берет. Эгерде сиз индустрияны 4,0 стандарттык менен таанышуу же функционалдык жактан тастыктоо керек болгон тутумду куруп жатсаңыз, анда 4Weh аянтчасы сизге гидравликалык дизайныңызды өзгөртө албасаңыз, жаңыртыңыз.
Туура тандоо
Рексот үчүн 4 е рексот контролдук клапан 4ве 10 д. Ал жогорку басымдарды жана агымдарды жөнөкөй колдонууга бүтпөй туруп, агып кетүүнү чечет. Нымдуу пино соленоид дизайны оңдоп-түзөөгө түрткү берет, демейпировканын өзгөчөлүгү гидравликалык шокдон сезгич системаларды коргоого жардам берет.
Бул клапанды көрсөткөндө, сиз кайсы сериалыңызды түшүнүп жатканыңызды түшүнүңүз. 3x жана 5x сериясынын бир катар кысым рейтингинде кандайдыр бир айырмачылыктар бар, ал эми жаңы 5,2 барга салыштырмалуу 350 барга жетет. Эгерде сиз 96V же 205V DC сыяктуу жогорку чыңалууну колдонсоңуз, анда соленоидди атабоо үчүн, он пайызга чейин эң көп дегенде он пайызды кыскартуу керек экендигин унутпаңыз.
Узак кызматтын жашоонун ачкычы - бул суюктуктун таза тазалыгын жана сунушталган чыпкалоо стандарттарын аткарууда. Эгерде сиз клапанды күтүлүп жаткан эксплуатацияга өтүүсүн кааласаңыз, анда бул милдеттүү эмес. Суюктукту башкаруу жана мезгилдүү мөөрдү алмаштыруу менен, бул клапандар өнөр жай кызматына миллиондогон циклдерди жеткире алышат.
Жаңы тутумду иштеп чыкпайсызбы же иштеп жаткан клапанды алмаштыруубу, 4 ues 10 d далилденген далилденгендигин сунуштайт, ар кандай өтүнмөлөргө туура келген ийкемдүүлүк менен далилденгендикти сунуштайт. Анын стандартташтырылган монтаждык үлгү жана кеңири Spool конфигурациялары, адатта, сиздин муктаждыктарыңызга ачык өзгөрүүлөрсүз сизге тиешелүү версияны таба аласыз дегенди билдирет.
