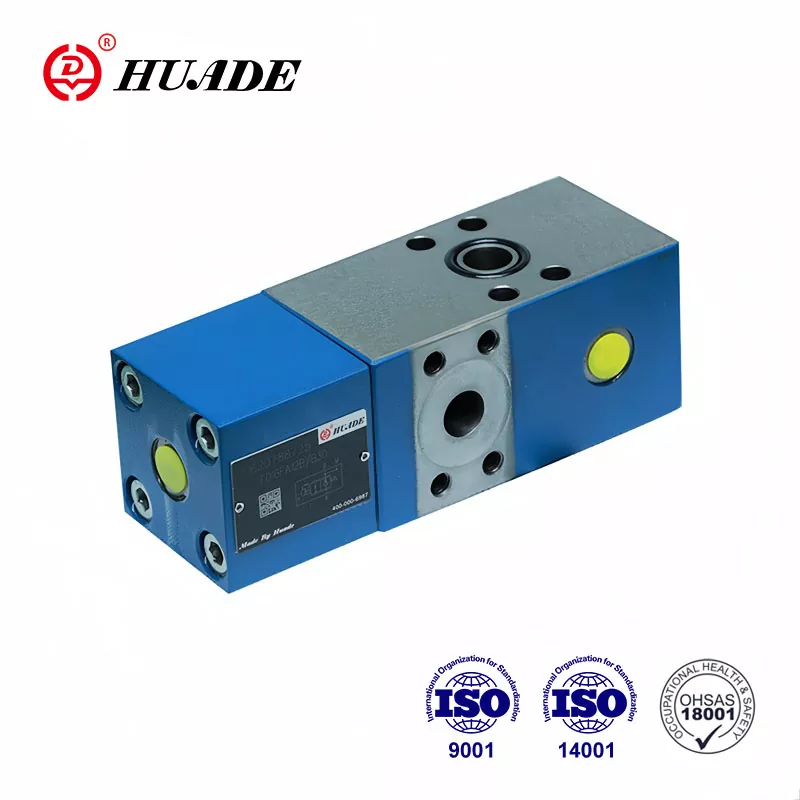

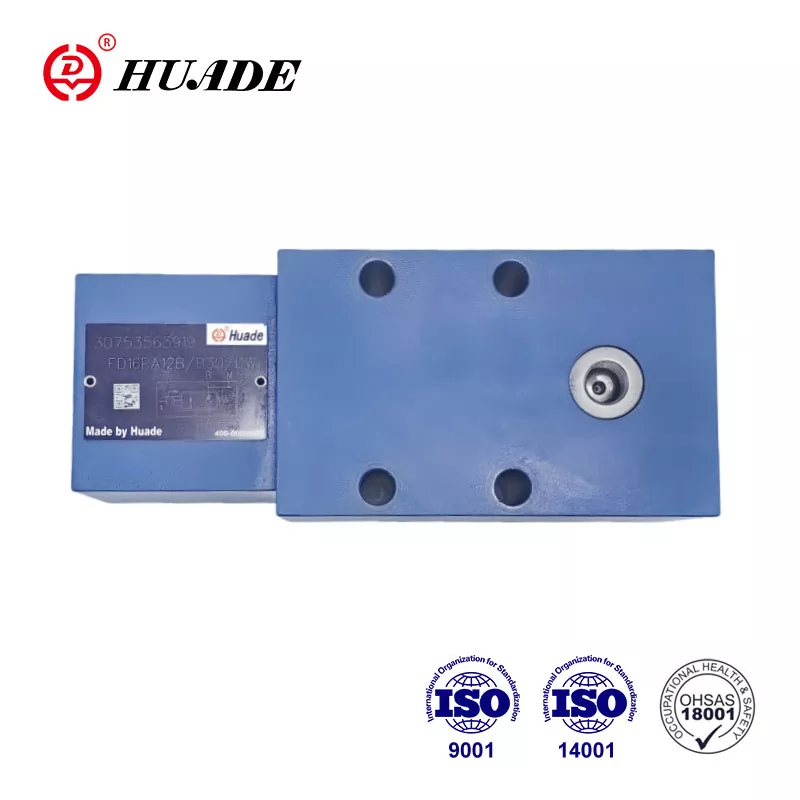

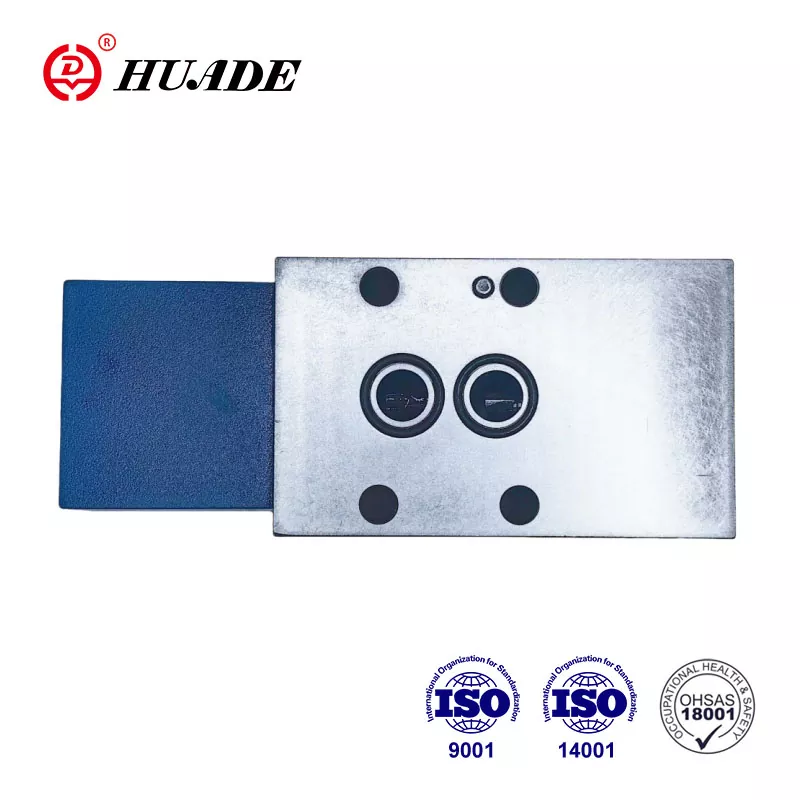

Check-Q-метр клапаны FD 32
  • Check-Q-метр клапаны FD 32Check-Q-метр клапаны FD 32
  • Check-Q-метр клапаны FD 32Check-Q-метр клапаны FD 32
  • Check-Q-метр клапаны FD 32Check-Q-метр клапаны FD 32
  • Check-Q-метр клапаны FD 32Check-Q-метр клапаны FD 32

Check-Q-метр клапаны FD 32

Huafilter Huade Hydraulic ыйгарым укуктуу дистрибьютору болуп саналат, негизинен Huade® текшерүү-Q-метр клапан FD 32. Huade анын гидротехникалык буюмдар ар дайым төмөнкү баада менен эл аралык стандарттарга чейин келген. Чек-Q-метр клапандарынын сапатына биз бир жыл кепилдик беребиз. Эгерде клапандардын сапаты начар болсо, акча сизге сөзсүз түрдө кайтарылып берилет. Бизде техникалык колдоо көрсөтө турган кесипкөй инженерлер да бар.

Huade® текшерүү-Q-метр клапан FD 32 агымын көзөмөлдөө үчүн ар кандай гидротехникалык системаларда колдонулушу мүмкүн. Алар жакшы сапаты жана төмөн баасы менен жакшы билген буюмдар менен атаандаштыкка жөндөмдүү. Rexroth менен эки узак мөөнөттүү кызматташуу Huade Hydraulic тарабынан өндүрүлгөн агым клапандарын Rexroth өнүмдөрү менен бирдей деңгээлге жеткирүүгө мүмкүндүк берет. Бул уникалдуу сатуу пункттары менен Huade® check-Q-метр клапандары кытай керектөөчүлөрүнүн арасында популярдуу.

Check-Q-Meter Valve FD 32 продуктунун параметри

Иштөө басымы, порттору A, X (МПа)

31,5ке чейин

Иштөө басымы. порт B (МПа)

42ге чейин

Пилоттук басым, порт X (агымын башкаруу диапазону) (МПа)

мин.2ден 3.5ке чейин, макс.31.5ке чейин

Крекинг басымы, Адан Вга чейин (МПа)

0.2

Экинчи басымды түшүрүүчү клапан үчүн басымды орнотуу (МПа)

40ка чейин

Агым (л/мүнөт)

80 (размер12) 200 (размер 16)
320 (өлчөмү 25) 560 (өлчөмү 32)

Ачылганга чейинки аянттын катышы

калкыма отургучтун аянты/пилоттук катушканын аянты=1/20

Басым суюктуктун температура диапазону (℃)

-30дан+80ге чейин

Илешкектүүлүк диапазону (мм ²/с)

10дон 800гө чейин

Басым суюктук

Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM пломба үчүн)


Продукттун өзгөчөлүгү жана Check-Q-Meter клапанынын колдонулушу FD 32

Өзгөчөлүктөрү:

▶ DIN 24 340, D,ISO 5781 жана CETOP - RP 121H боюнча өткөрүү үлгүсү

▶ Пилоттук текшерүү клапаны, агып кетпейт. Текшерүүчү Q-өлчөгүч Q2 кыймылдаткычынын карама-каршы тарабына багытталган агымга карата Q2 кайтаруучу агымын көзөмөлдөйт, цилиндрлер менен ( Q2=Q1φ ) аянтынын катышы эске алынышы керек.

▶ By-pass клапан, карама-каршы багытта эркин агып

▶ Кошумча орнотулган экинчилик басымды азайтуучу клапан (фланец байланыштары бар клапан үчүн гана).


Колдонмо:

Check-Q-метрлердин FD12 клапандары жүккө көз каранды эмес (качып кетүүнүн алдын алат) гидравликалык кыймылдаткычтардын жана цилиндрлердин ылдамдыгына таасир берүү үчүн колдонулат. Мындан тышкары, түтүк жарылуу коопсуздугу үчүн изоляцияланган функция бар.

Check-Q-Meter клапан FD 32 бөлүмү жана символу

Текшерүүчү Q-өлчөгүч негизинен корпустан (1), негизги калкалоочудан (2), пилоттук бөлүктөн (3), пилоттук катушкадан (4), демпфирлөөчү спулдан (5) жана пилоттук демпингден (6) турат.

Check-Q-Meter клапанынын түзүмү FD 32


FD Check-Q-метр клапанынын символу


Схема мисалдары

Эскертүү:

Эки чек-Q-метри механикалык түрдө чогуу кыймылга мажбур болгон эки цилиндрди башкаруу үчүн колдонулушу мүмкүн эмес, анткени ар бир цилиндрде синхрондоштуруу жана бирдей басымга кепилдик берилбейт.

Ошондуктан, цилиндрлер эки пилоттук башкарылуучу текшерүү клапандары менен жабдылышы керек, типтеги SL. Чек-Q-метр жалпы линияга орнотулган.

Бул учурда, жүк басымы 20 МПа ашпоого тийиш!
