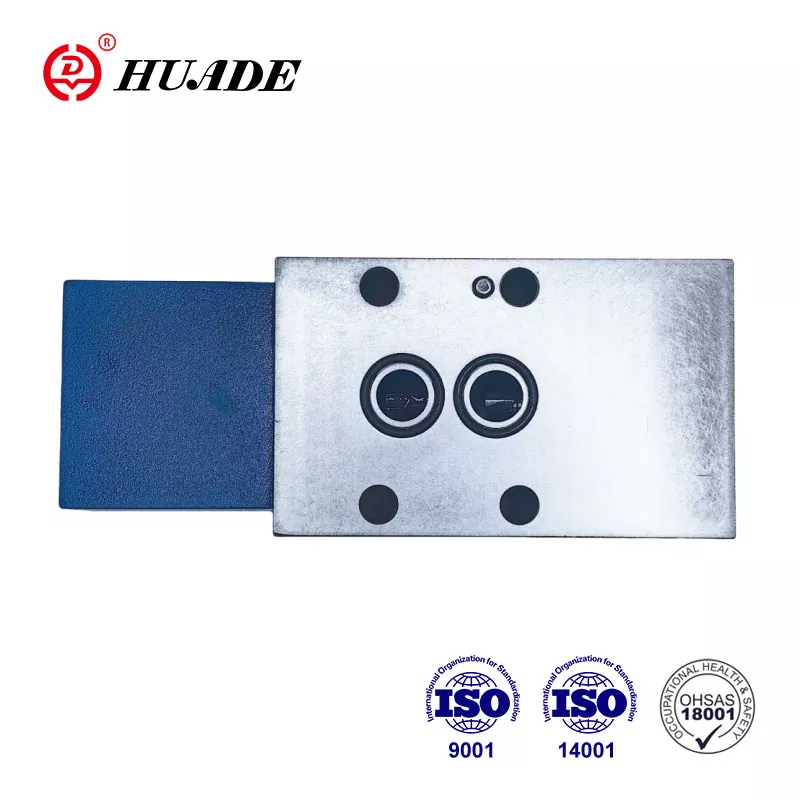

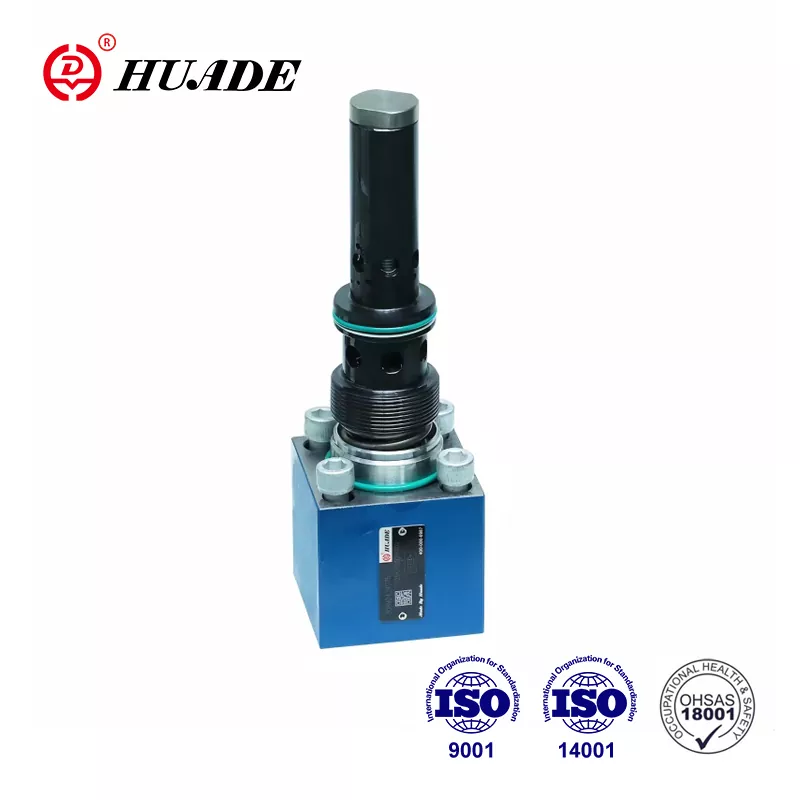

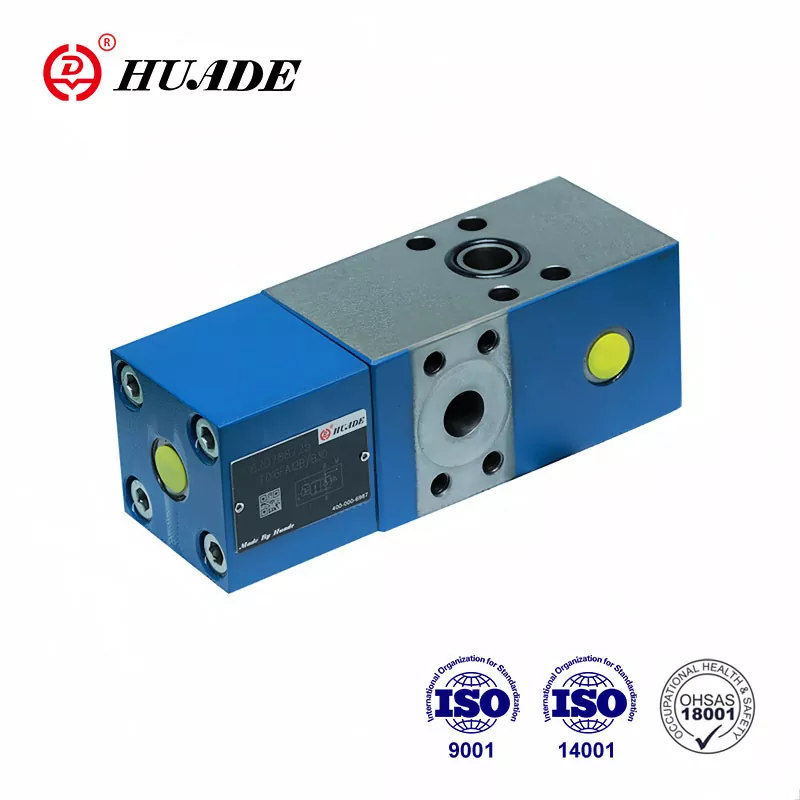

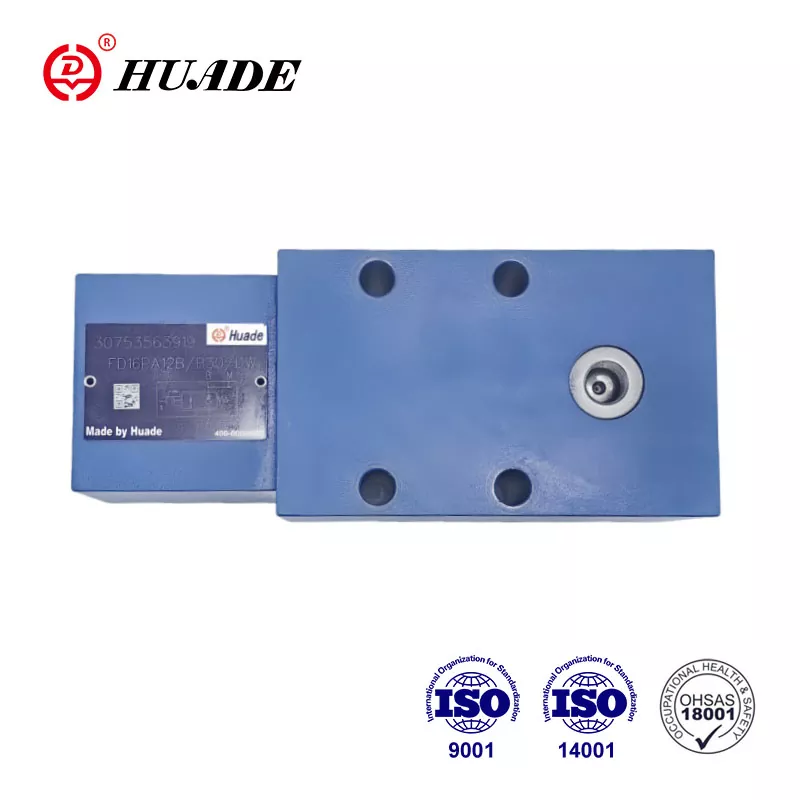

Check-Q-метр клапаны FD 25 - бул, негизинен, гидротехникалык системадагы агымдын балансын сактоо жана системанын туруктуу иштешин камсыз кылуу үчүн колдонулган атайын клапан түзүлүш. Huade® FD 25 check-Q-метр клапандарынын колдонуучулардын кеңири ишенимине ээ болушунун себеби, негизинен, анын жогорку сапаты жана салыштырмалуу төмөн баасы. Продукциялардын таңгагын ылайыкташтырууга болот, мисалы, стандарттуу картон таңгак, жыгач куту таңгак, фанера кутучасы, пластик суу өткөрбөйт таңгак, ж.б.
|
Иштөө басымы, порттору A, X (МПа) |
31,5ке чейин |
|
Иштөө басымы. порт B (МПа) |
42ге чейин |
|
Пилоттук басым, порт X (агымын башкаруу диапазону) (МПа) |
мин.2ден 3.5ке чейин, макс.31.5ке чейин |
|
Крекинг басымы, Адан Вга чейин (МПа) |
0.2 |
|
Экинчи басымды түшүрүүчү клапан үчүн басымды орнотуу (МПа) |
40ка чейин |
|
Агым (л/мүнөт) |
80 (размер12) 200 (размер 16) |
|
Ачылганга чейинки аянттын катышы |
калкыма отургучтун аянты/пилоттук катушканын аянты=1/20 |
|
Басым суюктуктун температура диапазону (℃) |
-30дан+80ге чейин |
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM пломба үчүн) |
Өзгөчөлүктөрү:
▶ DIN 24 340, D,ISO 5781 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
▶ Пилоттук текшерүү клапаны, агып кетпейт. Текшерүүчү Q-өлчөгүч Q2 кыймылдаткычынын карама-каршы тарабына багытталган агымга карата Q2 кайтаруучу агымын көзөмөлдөйт, цилиндрлер менен ( Q2=Q1φ ) аянтынын катышы эске алынышы керек.
▶ By-pass клапан, карама-каршы багытта эркин агып
▶ Кошумча орнотулган экинчилик басымды азайтуучу клапан (фланец байланыштары бар клапан үчүн гана).
Колдонмо:
Check-Q-метрлердин клапандары FD25 гидравликалык системаларда жүккө көз каранды эмес (качып кетүүнүн алдын алат) гидравликалык кыймылдаткычтардын жана цилиндрлердин ылдамдыгына таасир берүү үчүн колдонулат. Мындан тышкары, түтүк жарылуу коопсуздугу үчүн изоляцияланган функция бар.
Текшерүүчү Q-өлчөгүч негизинен корпустан (1), негизги калкалоочудан (2), пилоттук бөлүктөн (3), пилоттук катушкадан (4), демпфирлөөчү спулдан (5) жана пилоттук демпингден (6) турат.
FD Check-Q-Meter клапанынын түзүмү
FD Check-Q-метр клапанынын символу
Схема мисалдары
Эскертүү:
Эки чек-Q-метри механикалык түрдө чогуу кыймылга мажбур болгон эки цилиндрди башкаруу үчүн колдонулушу мүмкүн эмес, анткени ар бир цилиндрде синхрондоштуруу жана бирдей басымга кепилдик берилбейт.
Ошондуктан, цилиндрлер эки пилоттук башкарылуучу текшерүү клапандары менен жабдылышы керек, типтеги SL. Чек-Q-метр жалпы линияга орнотулган.
Бул учурда, жүк басымы 20 МПа ашпоого тийиш!
