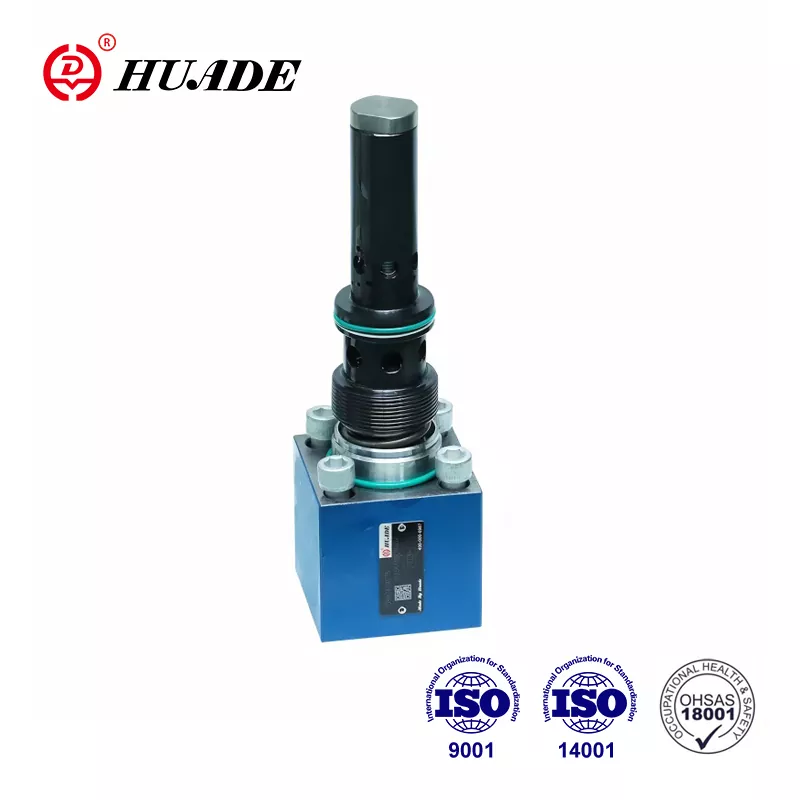

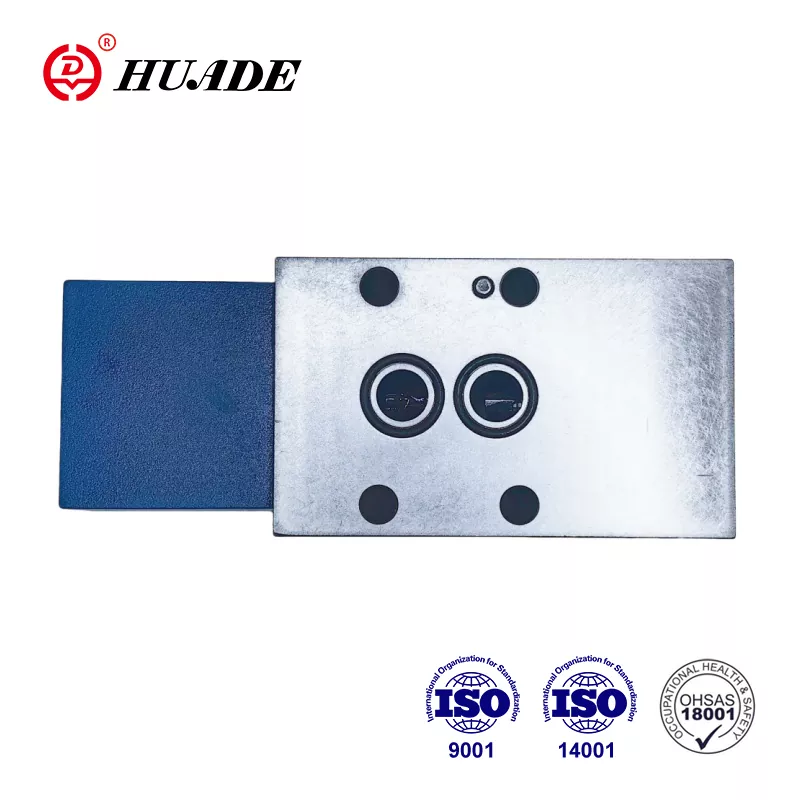

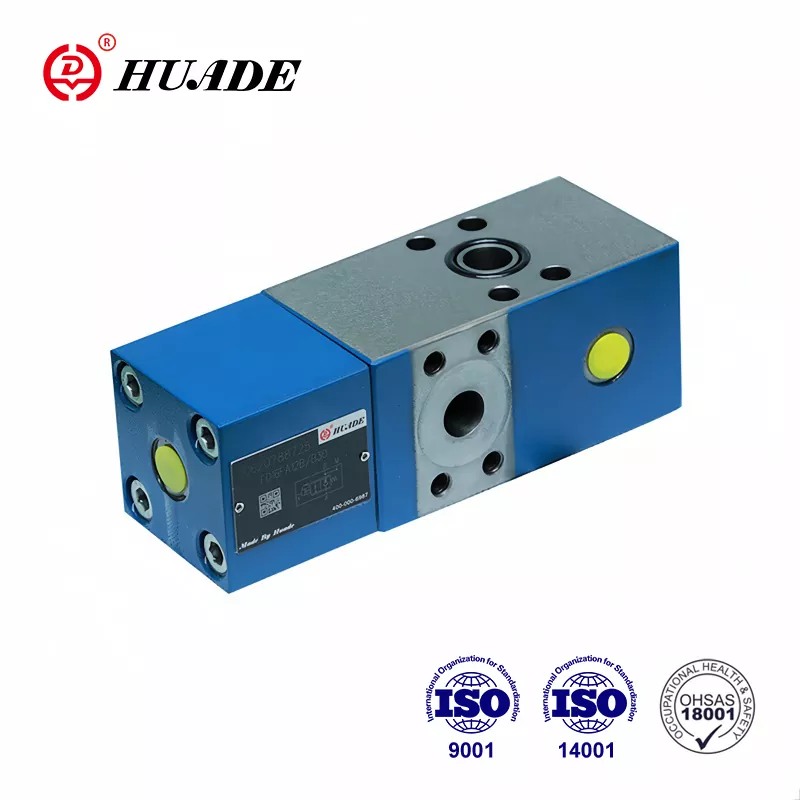

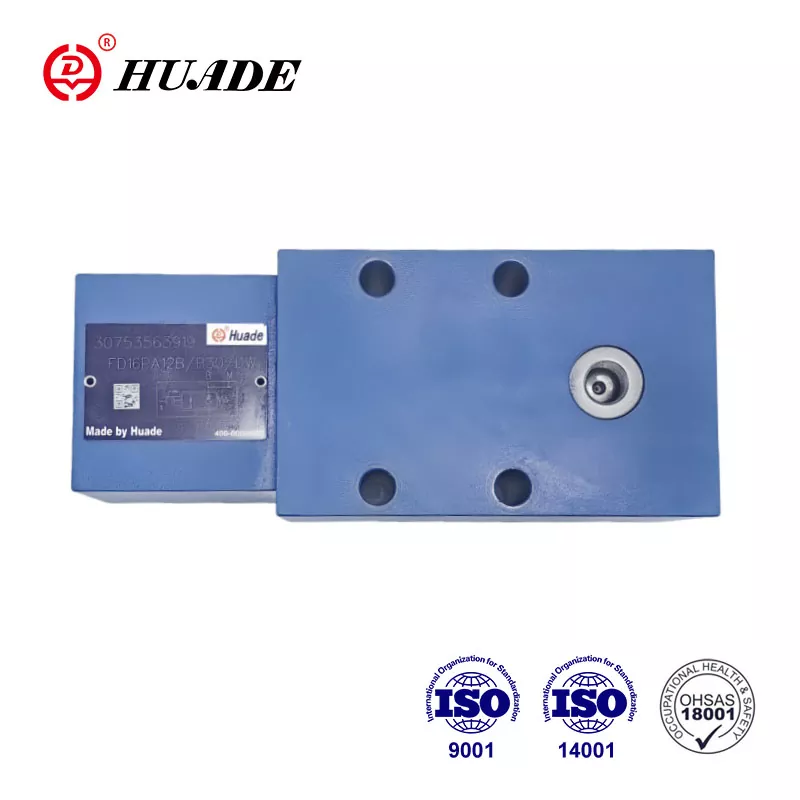

Текшерүү-Q-метр клапан түрү FD 16 негизинен агымын жөнгө салуу милдети менен белгилүү. Huade Гидротехникалык клапандар түрү FD 16 Rexroth азыктары менен шайкеш келет. Чындыгында Huade Hydraulic Rexroth менен эки узак мөөнөттүү кызматташууга ээ болгон. Фабрикада сарамжалдуулукка жана иш жузуне ашырууга кебуреек кецул бурулат. Фабрикада продукциянын туруктуу иштешин камсыз кылуу үчүн катуу сыноо системасы жана дүйнөнүн ар тарабынан өнүккөн өндүрүш жабдуулары бар.
|
Иштөө басымы, порттору A, X (МПа) |
31,5ке чейин |
|
Иштөө басымы. порт B (МПа) |
42ге чейин |
|
Пилоттук басым, порт X (агымын башкаруу диапазону) (МПа) |
мин.2ден 3.5ке чейин, макс.31.5ке чейин |
|
Крекинг басымы, Адан Вга чейин (МПа) |
0.2 |
|
Экинчи басымды түшүрүүчү клапан үчүн басымды орнотуу (МПа) |
40ка чейин |
|
Агым (л/мүнөт) |
80 (размер12) 200 (размер 16) |
|
Ачылганга чейинки аянттын катышы |
калкыма отургучтун аянты/пилоттук катушканын аянты=1/20 |
|
Басым суюктуктун температура диапазону (℃) |
-30дан+80ге чейин |
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM пломба үчүн) |
Өзгөчөлүктөрү:
▶ DIN 24 340, D,ISO 5781 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
▶ Пилоттук текшерүү клапаны, агып кетпейт. Текшерүүчү Q-өлчөгүч Q2 кыймылдаткычынын карама-каршы тарабына багытталган агымга карата Q2 кайтаруучу агымын көзөмөлдөйт, цилиндрлер менен ( Q2=Q1φ ) аянтынын катышы эске алынышы керек.
▶ By-pass клапан, карама-каршы багытта эркин агып
▶ Кошумча орнотулган экинчилик басымды азайтуучу клапан (фланец байланыштары бар клапан үчүн гана).
Колдонмо:
Check-Q-метрлердин FD16 клапандарынын негизги милдети - жүккө көз каранды эмес гидромоторлордун жана цилиндрлердин ылдамдыгына таасир берүү (качуунун алдын алат). Мындан тышкары, түтүк жарылуу коопсуздугу үчүн изоляцияланган функция бар.
Текшерүүчү Q-өлчөгүч негизинен корпустан (1), негизги калкалоочудан (2), пилоттук бөлүктөн (3), пилоттук катушкадан (4), демпфирлөөчү спулдан (5) жана пилоттук демпингден (6) турат.
Check-Q-Meter клапанынын түзүмү FD 16
Check-Q-Meter клапанынын символу FD 16
Схема мисалдары
Эскертүү:
Эки чек-Q-метри механикалык түрдө чогуу кыймылга мажбур болгон эки цилиндрди башкаруу үчүн колдонулушу мүмкүн эмес, анткени ар бир цилиндрде синхрондоштуруу жана бирдей басымга кепилдик берилбейт.
Ошондуктан, цилиндрлер эки пилоттук башкарылуучу текшерүү клапандары менен жабдылышы керек, типтеги SL. Чек-Q-метр жалпы линияга орнотулган.
Бул учурда, жүк басымы 20 МПа ашпоого тийиш!
