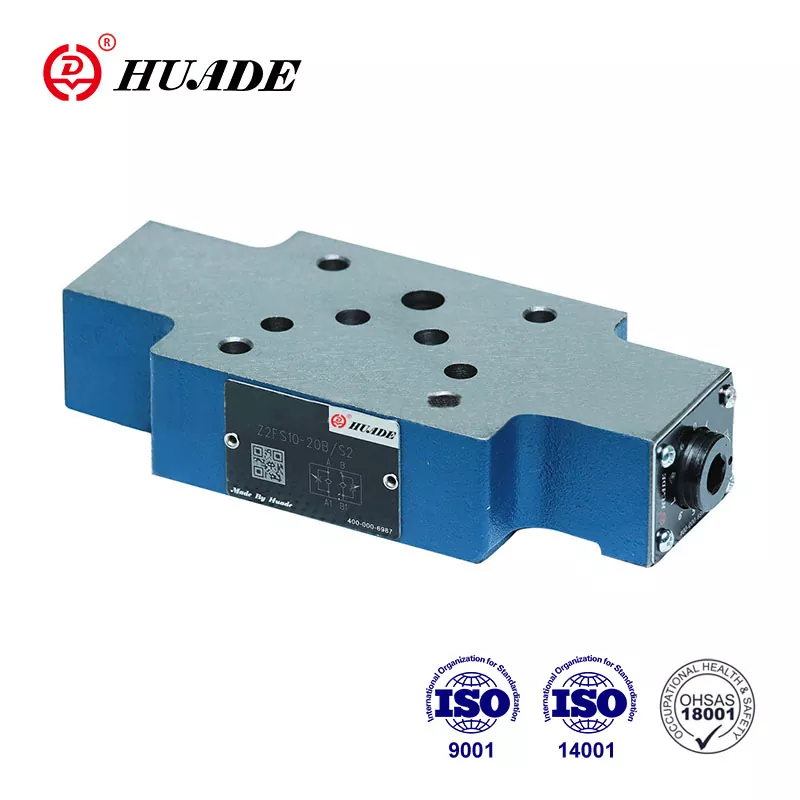

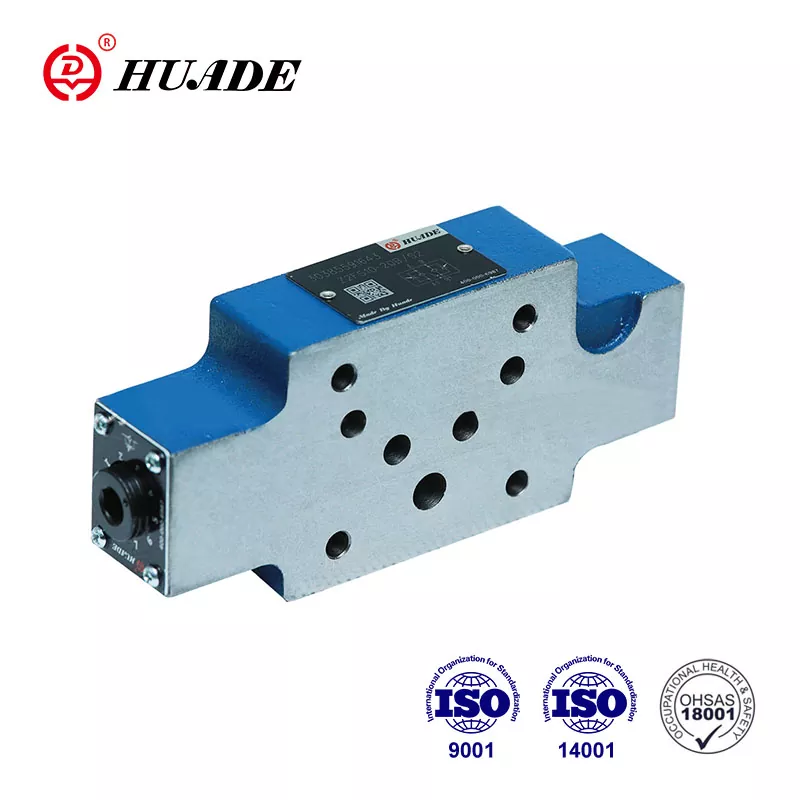

Кош дроссель/текшерүү клапандары Z 2 FS10...20B/... сендвич пластинка дизайнында. Аларды тигинен чогултса болот. Rexrothтун алдыңкы технологиясын киргизүү аркылуу Huade® Z2FS 10 өндүрүмдүүлүгү, сапаты жана шайкештиги жагынан Rexroth өнүмдөрү менен бирдей деңгээлге жете алат. Huade® дроссель клапандары рыноктун кеңири таануусуна жана колдонуучунун ишенимине ээ болду.
|
Өлчөмү |
10 |
|
Максималдуу агым (л/мин) |
160 |
|
Максималдуу жумушчу басымы (МПа) |
31.5 |
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM мөөр үчүн) |
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|
Суюктуктун температурасы диапазону (℃) |
-30дан+80ге чейин |
Өзгөчөлүктөрү:
▶ Сэндвич табак дизайны
▶ Портинг үлгүсү DIN 24 340, A, ISO 4401 жана CETOP - RP 121Hден
▶ Эки тейлөө портунун негизги же пилоттук агымын чектөө
▶ Кирүү же эсептегичти башкаруу.
Колдонмо:
Кош дроссель текшерүү клапандары Z2FS 10 бир же эки тейлөө портунда негизги же пилоттук мунай агымын чектөө үчүн колдонулат. Эки симметриялуу уюштурулган дроссель/текшерүү клапандары бир багытта агымды чектейт (жөндөлүүчү дроссель катушкалары аркылуу) жана экинчи жагынан эркин кайтып келүүгө уруксат берет багыт.
Z 2 FS10...20B/... тибиндеги клапандар сэндвич плитасынын конструкциясындагы кош дроссель/текшерүүчү клапандар.
Негизги агымды чектөө
Кош дроссель/текшерүүчү клапан кыймылдаткычтын ылдамдыгын өзгөртүү үчүн багыт берүүчү клапан менен субпластинанын ортосунда орнотулган (негизги агымды чектөө).
Пилоттук агымды чектөө
Пилоттук башкарылган багыттуу клапандарда, кош дроссель/текшерүүчү клапан пилоттук дроссельди жөнгө салуу (пилоттук агымды чектөө) катары колдонулушу мүмкүн. Бул учурда, ал негизги клапан менен пилоттук клапан ортосунда орнотулган.
Кош дроссель/текшерүү клапанынын түзүмү, Type Z 2 FS10...20B
Z 2 FS10...20B гидравликалык системаларынын принциби
