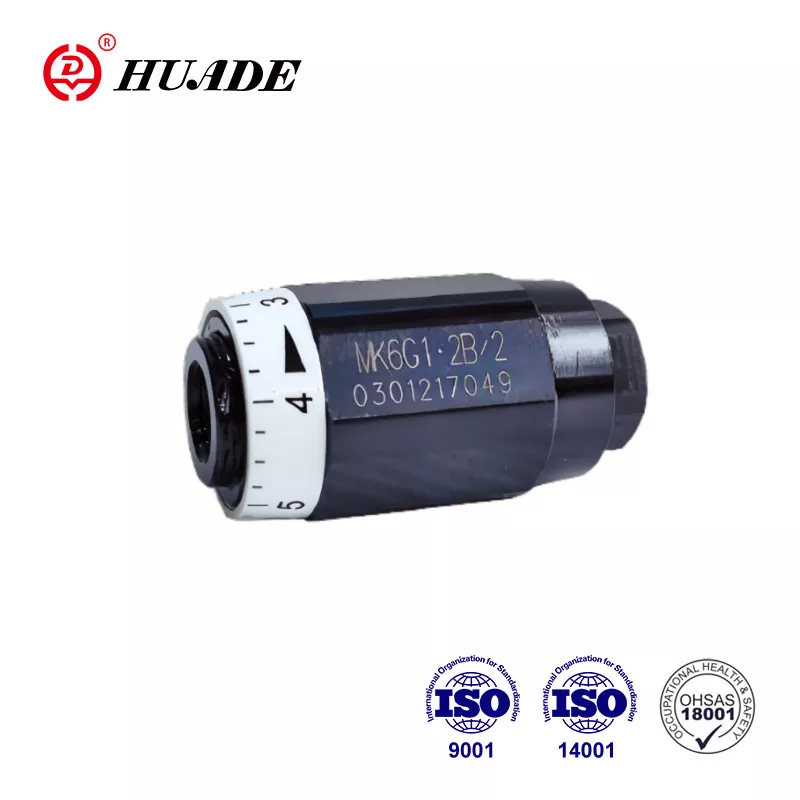

Клапан түрлөрү Mk - басымга жана илешкектүүлүккө көз каранды дроссель текшерүү клапандары. Huade Hydraulic тарабынан өндүрүлгөн бул клапан көп колдонулган агым клапан болуп саналат. Huade® гидротехникалык агым клапандары көптөгөн керектөөчүлөрдү өзүнө тартты. Huade Кытайда белгилүү соода маркасы болуп саналат. Фабрикада продукциянын сапатын катуу көзөмөлдөө үчүн дүйнөнүн ар тарабынан ташылып келинген 750дөн ашык машина бар. MK дроссель текшерүү клапандарынын продуктунун таңгагын стандарттуу картондорду, вакуумдук таңгактарды же фанера кутуларды колдонуу сыяктуу ыңгайлаштырса болот.
|
Техникалык маалыматтар (бул параметрлерден тышкаркы колдонмолор үчүн биз менен кеңешиңиз!) |
|||||||
|
Өлчөмү |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Максималдуу агым (л/мин) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
басым (МПа) |
31,5ке чейин |
||||||
|
Крекинг басымы (МПа) |
0,05 (МК түрү) |
||||||
|
Басым суюктук |
Минералдык май же фосфат эфири |
||||||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
||||||
|
Басым суюктуктун температура диапазону (℃) |
-30дан+80ге чейин |
||||||
Өзгөчөлүктөрү:
▶ Түз линияга монтаждоо үчүн ылайыктуу
▶ Басымга жана илешкектүүлүккө көз каранды
Колдонмо:
Бул клапан түтүккө түздөн-түз орнотулган түтүктүү дроссель текшерүү клапаны. Клапандын дроссель порту октук үч бурчтуу оюк түзүмүн кабыл алат жана 7 спецификациясы жана эки байланыш жиптери бар. МК дроссель клапанынын негизги функциясы кыймылдаткычтын ылдамдыгын көзөмөлдөө болуп саналат.
Агым дроссель багытында клапан аркылуу өткөндө, пружина жана суюктук попетканы отургучка басып, агымды тосот. Каптал бургулоо аркылуу суюктук корпус (2) менен жөнгө салынуучу жеңдин (1) ортосунда пайда болгон дросселдик чекитке агат. Тескери багытта суюктуктун басымы попеттин бетине таасир этип, аны отургучтан көтөрөт жана суюктуктун клапан аркылуу эркин агып кетишине мүмкүндүк берет. Ошол эле учурда, шакекче клиренси аркылуу агып суюктуктун бир бөлүгү каалаган өзүн-өзү тазалоочу эффект берет.
МК типтеги дроссель текшерүү клапанынын түзүлүшү
МК түрүндөгү дроссель текшерүү клапанынын символдору
