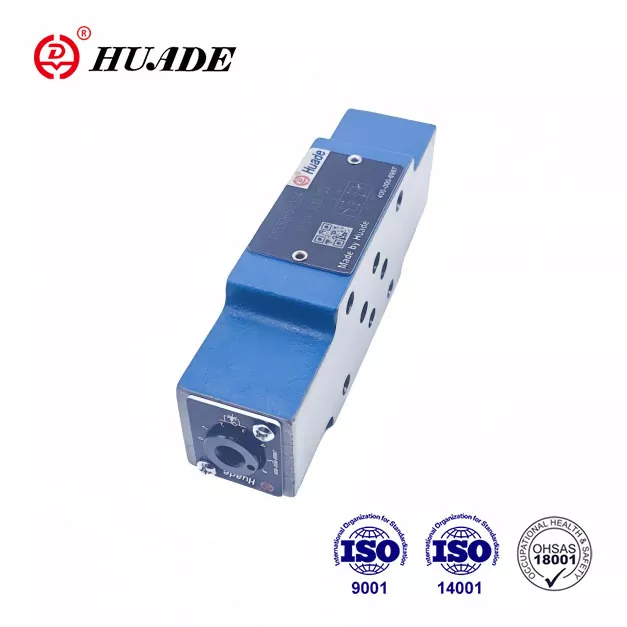

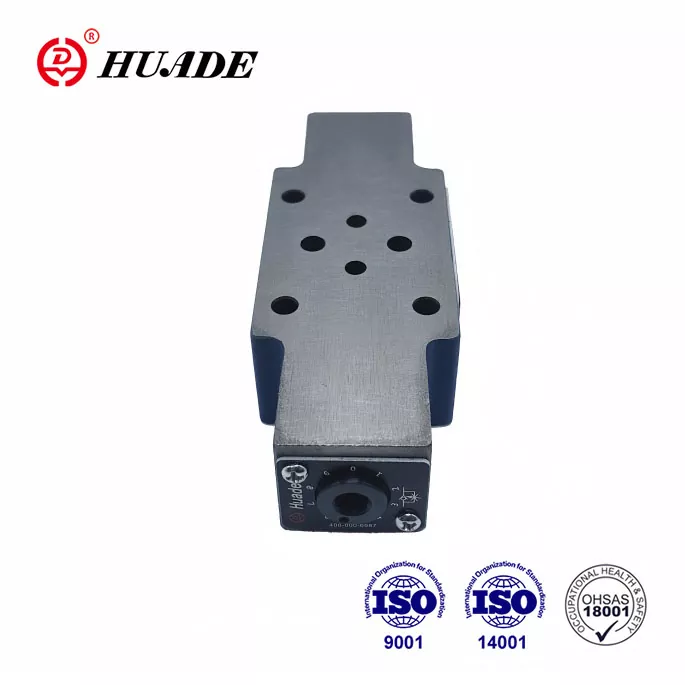

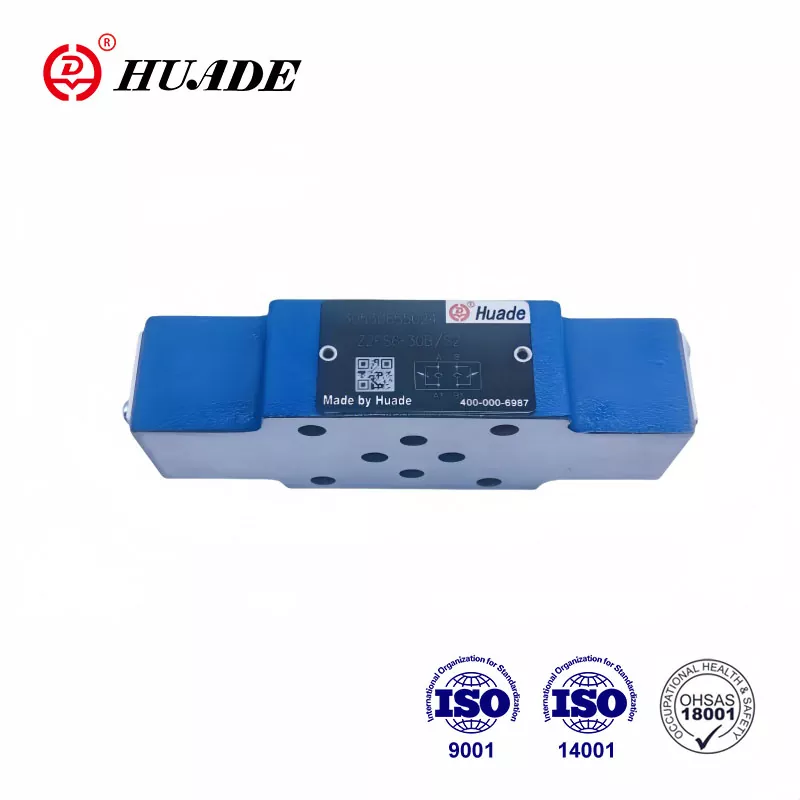

Z 2 FS 6 тибиндеги клапандар сэндвич плитасынын дизайнындагы кош дроссель/текшерүүчү клапандар. Бул клапан вертикалдуу тизүү үчүн ылайыктуу жана кириш же чыгуучу эсептегичти башкаруу үчүн колдонулат. Rexroth менен эки узак мөөнөттүү кызматташуунун натыйжасында, бул дроссель Z2FS 6 аткаруу жагынан Rexroth менен дал келет жана Rexroth® Z2FS6 3XB сериясын алмаштыра алат. Бул Rexroth үчүн жеткиликтүү альтернатива болуп саналат.
|
Техникалык маалыматтар (бул параметрлерден тышкаркы колдонмолор үчүн биз менен кеңешиңиз!) |
|||
|
Өлчөмү |
6 |
16 |
22 |
|
Максималдуу агым (л/мин) |
80 |
250 |
350 |
|
Максималдуу жумушчу басымы (МПа) |
31.5 |
35 |
|
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн), же фосфат эфири (FPM мөөр үчүн) |
||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
||
|
Суюктуктун температурасы диапазону (℃) |
-30дан+80ге чейин |
||
Өзгөчөлүктөрү:
▶ Сэндвич табак дизайны
▶ Портинг үлгүсү DIN 24 340, A, ISO 4401 жана CETOP - RP 121Hден
▶ Эки тейлөө порту менен негизги же пилоттук агымды чектөө
▶ Кирүү же эсептегичти башкаруу.
Колдонмо:
Z2FS 6 дроссель текшерүү клапандары бир же эки тейлөө портунда негизги же пилоттук мунай агымын чектөө үчүн колдонулат.
Симметриялуу жайгаштырылган эки дроссель/текшерүү клапандары агымды (жөнгө салынуучу дроссель катушкалары аркылуу) бир багытта чектейт жана экинчи багытта эркин кайтып келүүгө мүмкүндүк берет.
Негизги агымды чектөө
Кош дроссель/текшерүүчү клапан кыймылдаткычтын ылдамдыгын өзгөртүү үчүн багыт берүүчү клапан менен субпластинанын ортосунда орнотулган (негизги агымды чектөө).
Пилоттук агымды чектөө
Пилоттук башкарылган багыттуу клапандарда, кош дроссель/текшерүүчү клапан пилоттук дроссельди жөнгө салуу (пилоттук агымды чектөө) катары колдонулушу мүмкүн. Бул учурда, ал негизги клапан менен пилоттук клапан ортосунда орнотулган.
Кош дроссель/текшерүү клапанынын түзүлүшү, Z2FS6 30B түрү
Гидравликалык системалардын принциби
