дроссель текшерүү клапаны Z2FS 10-5

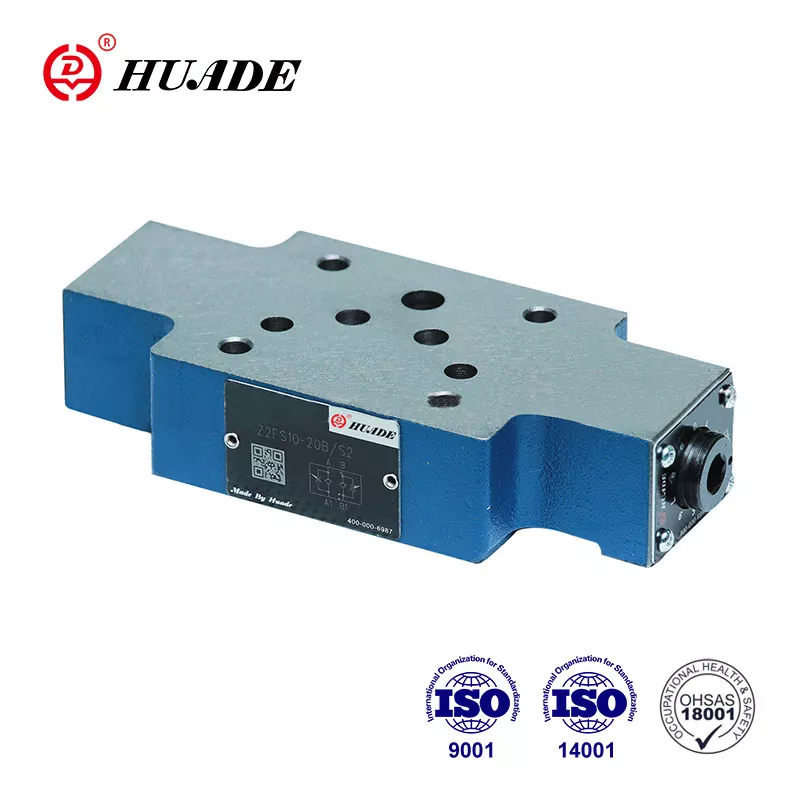

Double дроссель/текшерүү клапан түрү Z2FS 10...-30B/... сэндвич плитасынын дизайнында.  Бул агым клапаны эсептегичти же эсептегичти башкаруу үчүн колдонулат. Бул Rexroth менен эки узак мөөнөттүү кызматташуунун аркасында Рексрот тарабынан сунушталган Z2FS 10-5-3X сериясын алмаштыра алат. Z2FS 10-5 дроссель клапандарынын продуктунун таңгагын да ыңгайлаштырса болот, мисалы, пластикалык суу өткөрбөй турган таңгак, стандарттуу картон же фанера таңгагы.

Throttle Check Valve Z2FS 10-5 продукт параметр

Продукттун өзгөчөлүгү жана дроссель текшерүү клапанын колдонуу Z2FS 10-5

Өзгөчөлүктөрү:

▶ Сэндвич табак клапаны

▶ A, ISO 4401 жана CETOP - RP 121 H дан DIN 24 340га көчүрүү үлгүсү

▶ 2 тейлөө портунун негизги же пилоттук суюктук агымын чектөө үчүн

▶ 3 жөндөө элементтери

. Масштаб менен кулпуланган айланма баскыч

. Ички алты бурчтуу жана масштабдуу шпиндель

. Масштаб менен айлануучу баскыч

▶ Эсептегичти же эсептегичти башкаруу үчүн

Колдонмо:

Double дроссель текшерүү клапаны Z2FS 10-5 бир же эки тейлөө ports.Two симметриялуу уюштурулган дроссель / текшерүү клапандарынын негизги же пилоттук агымын чектөө үчүн колдонулат, бир багытта агымын чектөө жана карама-каршы багытта эркин-агымын берет.

З 2 FS 10-5

Счетчиктин башкаруусу үчүн суюктук А1 портунан А2 портуна дроссель түйүнү (1) аркылуу өтөт, ал клапан отургучка (2) жана дросселдик катушка (3.1) чейин түзүлөт. Дросселдик катушка (3.1) шпиндель (4) аркылуу октук боюнча жөнгө салынат, ошентип дроссель чекитинин (1) жөндөлүшүнө мүмкүндүк берет. Ошол эле учурда A1 портундагы суюктук тешик (5) аркылуу катушка тарапка (6) жетет. жазгы күчкө кошумча болгон басым дроссель катушкасын (3.1) дросселдик абалында кармап турат. В2 тейлөө портунан кайра агып чыккан агым дроссель катушкасын (3.2) пружинага (7) каршы жылдырып, клапан текшерүү клапанынын милдетин аткарат. жана эркин агымын камсыз кылуу. Клапан орнотулган жолго жараша, дроссель эффектиси эсептегичти башкаруу же эсептегичти башкаруу катары уюштурулушу мүмкүн.

Негизги суюктуктун агымын чектөө

Иштетүү механизминин ылдамдыгын өзгөртүү үчүн (негизги суюктуктун агымы) кош дроссель/текшерүүчү клапан багыт берүүчү клапан менен субпластинанын ортосунда орнотулган.

Пилоттук суюктуктун агымын чектөө

Пилоттук башкарылуучу багыттуу башкаруу клапандарында кош/дроссель текшерүү клапаны пилоттук дроссельди жөнгө салуу (пилоттук суюктуктун агымы) катары орнотулган. Ал негизги клапан менен пилоттук клапандын ортосунда орнотулган.

Кош дроссель/текшерүү клапанынын түзүмү, Type Z 2 FS 10-5- 30B

Z 2 символу FS 10 - 30B
