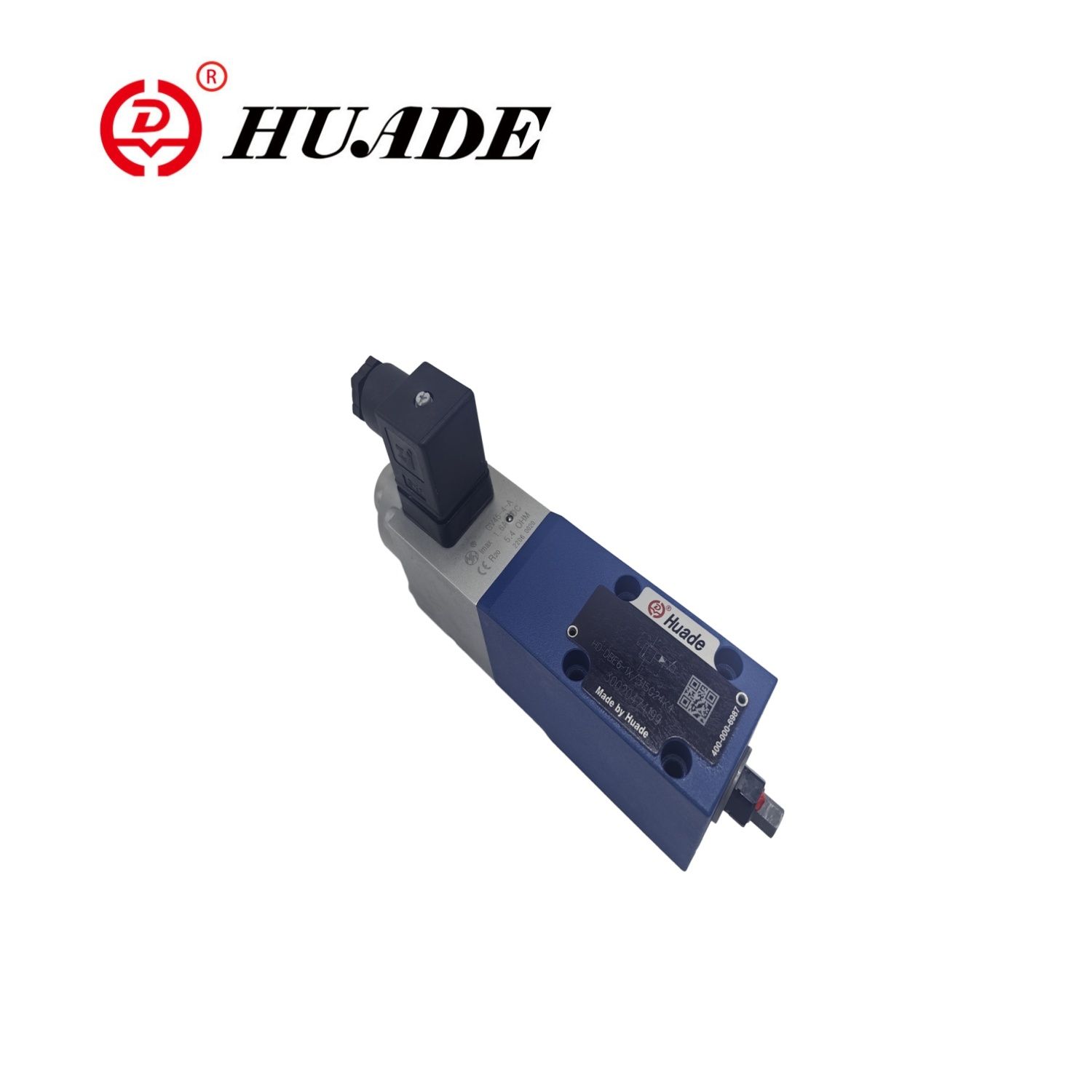

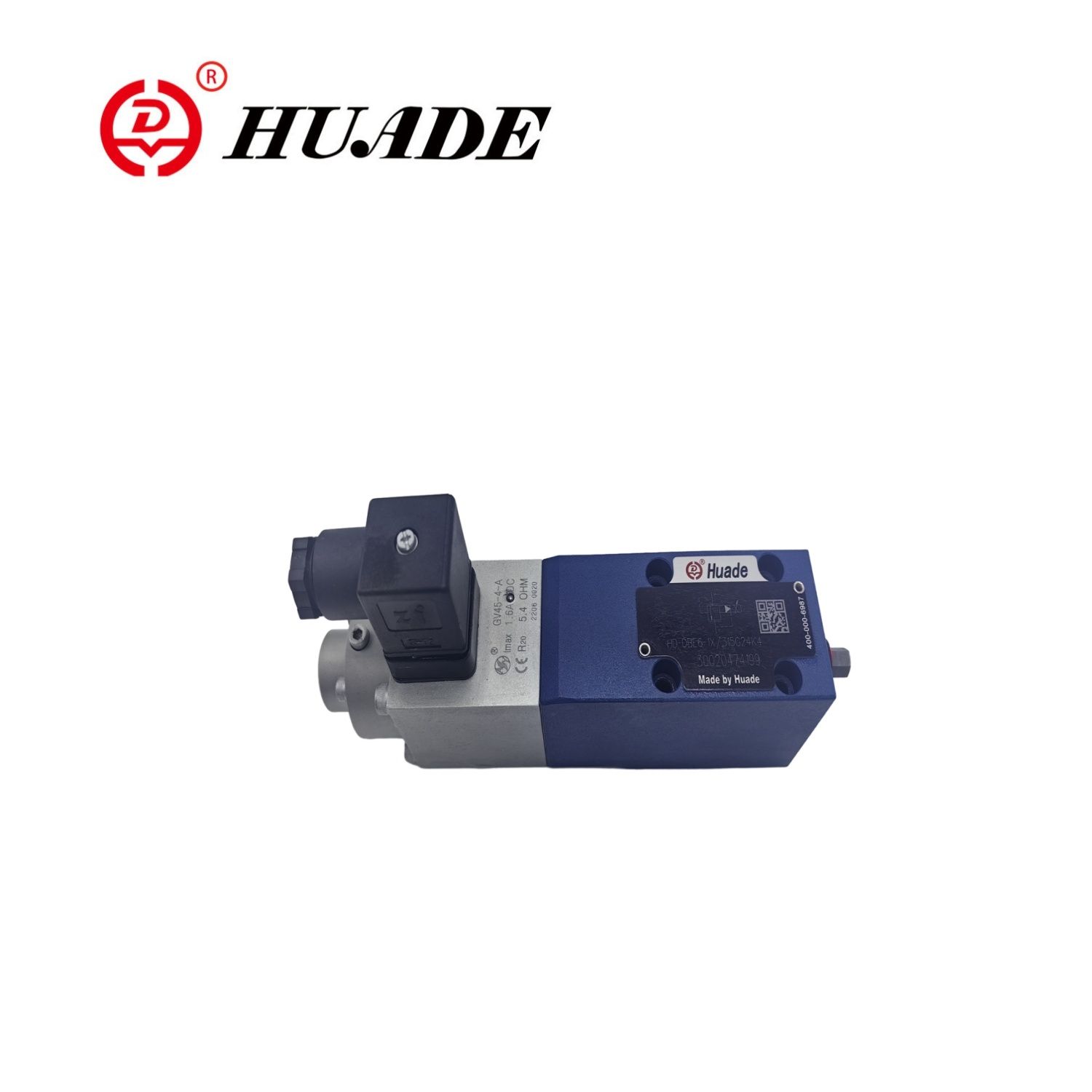

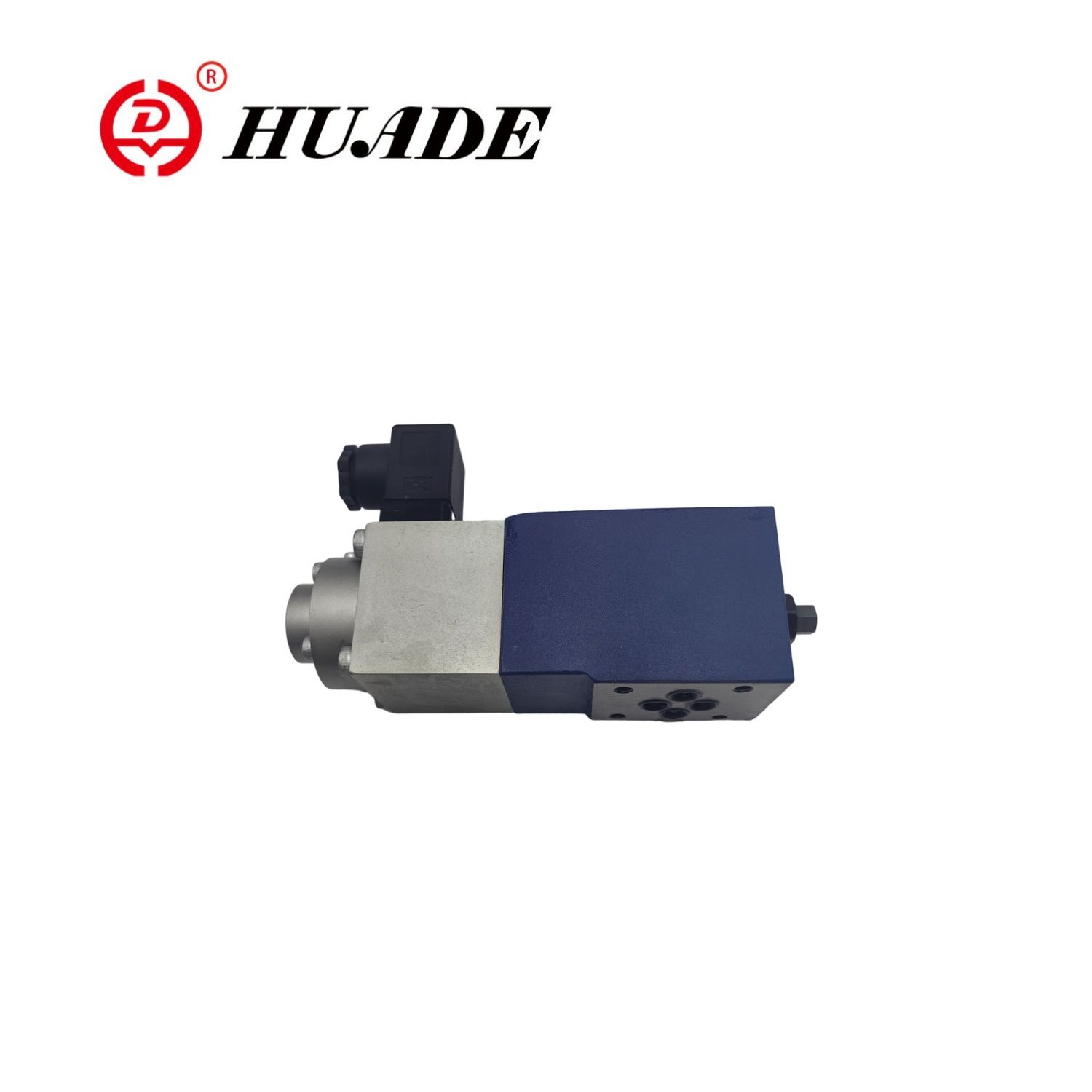

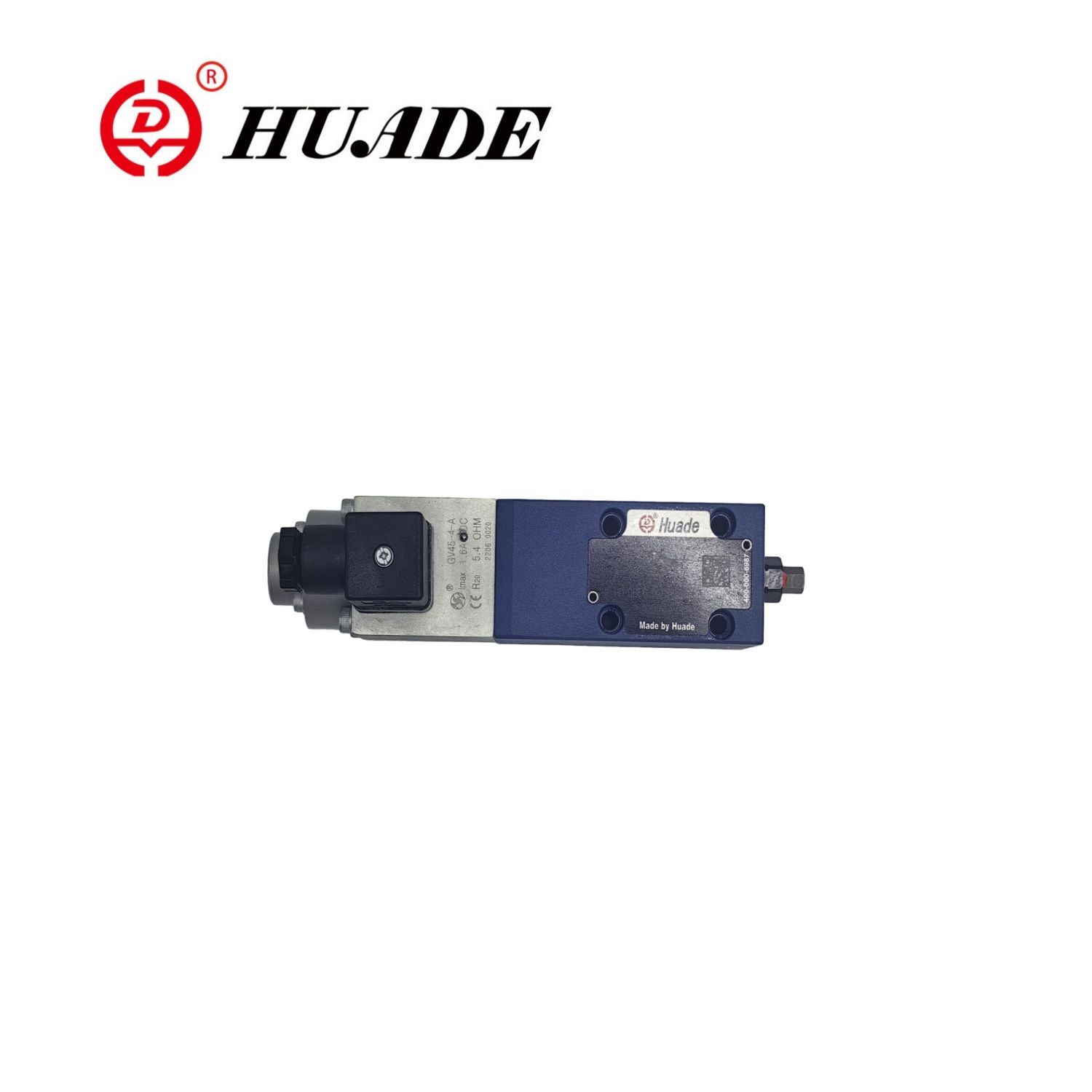

Пропорционалдуу басым Relief Valve Zdbe-1x
  • Пропорционалдуу басым Relief Valve Zdbe-1xПропорционалдуу басым Relief Valve Zdbe-1x
  • Пропорционалдуу басым Relief Valve Zdbe-1xПропорционалдуу басым Relief Valve Zdbe-1x
  • Пропорционалдуу басым Relief Valve Zdbe-1xПропорционалдуу басым Relief Valve Zdbe-1x
  • Пропорционалдуу басым Relief Valve Zdbe-1xПропорционалдуу басым Relief Valve Zdbe-1x

Пропорционалдуу басым Relief Valve Zdbe-1x

Model:
Бөлүштүрүү компаниясы катары, Huafilter пропорционалдуу басымын жабдып, Relief Valve ZDBE-1X. Гидравликалык пропорционалдык клапандар эл аралык бийликтин жогорку сапаттагы тутуму тарабынан күбөлөндүрөт жана өнүмдүн чыгымдарын натыйжалуу азайтуучу өндүрүштүк техникатизм менен тастыкталат. Бул Хуананын гидравликалык клапандарынын жеткиликтүүлүгү учурунда жогорку сапаттагы сапатты камсыз кылат. Хуэйд Гидравликалык пропорционалдык клапандар дүйнө жүзү боюнча дүйнө жүзү боюнча сапаттуу жана жакшы баа менен сатылат.

Пропорционалдуу жардам вравный zdbe-1x пропорционалдык соленоид аркылуу пропорционалдык салоноиддин позициясын көзөмөлдөйт, ошентип, тутумдун басымын стелосствослукка алып келет. Пропорционалдуу клапан Zdbe-1X CE талаптарына ылайык келет, эл аралык стандарттарга жооп берет, ал эми рексотунун продукцияларына шайкеш келет.

Пропорционалдуу басымдын пропорционалдуу басымын жеңилдетилген клапан Zdbe-1x

Жалпы
Орнотуу милдеттүү эмес
Сактоо температурасы диапазону (℃) -20 - +80
Айлана-чөйрөнүн температурасы DBE жана ZDBE (℃) -20 ден + 70
DBEE жана ZDBEE (℃) -20 ден +50
Салмагы DBE жана ZDBE (KG) 2.4
Дби жана Здби (кг) 2.5
Гидравлик (ʋ = 46 мм2 / с жана T = 40 ° C ± 5 ℃
Макс. Иштөө басымы P: P1-p2: A1-A2: B1-B2 MPA 31.5
Port T MPA 5
Макс. Орто басым Басым 5 этап 5
Басым 10 этап 10
20-этап 20 МПА 20
Басымы 31.5 MPA 31.5
Мин. 0 МПАнын сигнал наркындагы орнотулган басым мүнөздүү ийри сызыктарды караңыз
Кысым басым порту; тышкы учкуч майы менен (y) нөлдүк басымга чейин
Пилоттук май агым L / мин 0.6O1.2
Макс. агып L / мин 30
Басым суюктук Минералдык май (HL, HLP) 51 524
Суюктук температурасынын басымы -20to + 80
Viscosity Range MM2 / S 15 ден 380

Электрдик 24V DC
Min.Control The Story (MA) 100
Max.control учурдагы MA 1600
Solenoid Coil каршылыгы 20 ° C (ω) муздак мааниси 0.54
Max.warm мааниси (ω) 7.8
Милдет 100
Электр байланышы DBE жана ZDBE Төмөнкү компонент менен $ 175 301 ~ 803
Плагнин туташтыргыч Din en 175 301-803
DBEE жана ZDBEE Компоненттүү плагин бар тонлн 03 563-am6-3
Плагнин туташтыргыч DIN 43 563-BF6-3
5-ге 5 долларга чейин IP 65
Дби жана Zdbee үчүн электрониканы көзөмөлдөө Клапанга интеграцияланган
DBE жана ZDBE үчүн
Еврокарддын форматындагы амплификатор HD-VT-VT-VT-VT1-1-1X /

Протоколдун өзгөчөлүгү жана пропорционалдуу басымын колдонуу Relief Valve Zdbe-1x

Өзгөчөлүктөрү:

Тутум басымын чектөө үчүн клапан

Proportation пропорционалдык солоиддер аркылуу актуация

Subplate Subpate орнотуу же сэндвич плитасынын дизайны үчүн

▶ Клапви жана бир булактан көзөмөлдөөчү электроника

Колдонмо:

Пропорционалдуу жардам вравный клапаны Здбе-1X курулуш техникасы, металлургиялык жабдуулары, кеме куруу жана башка талаалар сыяктуу басымдарды көзөмөлдөө талап кылынган гидронуз системаларында кеңири колдонулат.

Пропорционалдуу басымдын функциясы жана шайкеш басымы Relief valve Zdbe-1x

Пропорционалдуу басым жеңилдетилген клапандар, HD-ZDE типтери пропорционалдык соленоиддин жардамы менен активделет. Бул клапандар тутумдун кысымын чектөө үчүн колдонулат. Бул клапандар менен электр командасынын наркына байланыштуу чектелген тутум басымын жөнгө салууга болот.

Бул клапандар негизинен пропорционалдык соленоидден (1), турак-жай (2), клапридж (3), шпал (4) жана учкуч пилот (8). Пропорционалдык соленоид электрдик тектүүнү пропорционалдуу түрдө механикалык күчкө айландырат. Учурдагы азыркы жогорулоо соленоиддик күчкө ылайык келет. Соленоид Арматура палатасы гидравликалык суюктукка толуп, басым тең салмактуу болуп саналат. Тутум басымын жөндөө пропорционалдык соленоиддер аркылуу (1) буйрутманын наркына байланыштуу жүргүзүлөт. Порт-Порттордогу тутумдан келип чыккан басым - Типтин оң жагында (4). Ошол эле учурда, Тутумдун басымы (6), ал (6) чиркөөчүнүн жазгы жагы (4) (4). Андан ары мылтык аркылуу (7) тутум басымы пропорционалдык соленоиддин күчүнө каршы пилоттук пилоттук пппппетке (8) басымы боюнча иштейт (1). Тутум басымы бир нече белгиленген деңгээлге жеткенден кийин, учкуч поппетинин (8) көтөрүлүп, анын отургучтан көтөргүч. Моделге жараша, пилоттук май тышкы порт аркылуу пайда болушу мүмкүн, ал эми ички порт аркылуу же ички резервуарга агып кетиши мүмкүн, бул Spool Support жүктөлгөн жагы менен басымдын (4). Эгерде системанын басымы бир аз көтөрүлсө, анда Типтин оң жагына жогорку басым болсо, олжолорду Т.К. T. T. T. t.ormated позициясына сүзүп кетсе, анда минималдуу контролдоочу пунктка (нөлгө чейинки минималдуу басымдын буйругу боюнча минималдуу контролдук абалда)

Пропорционалдуу басымдын структурасы Relief Valve Zdbe-1x


Пропорционалдуу басымдын символу Relief Valve Zdbe-1x
