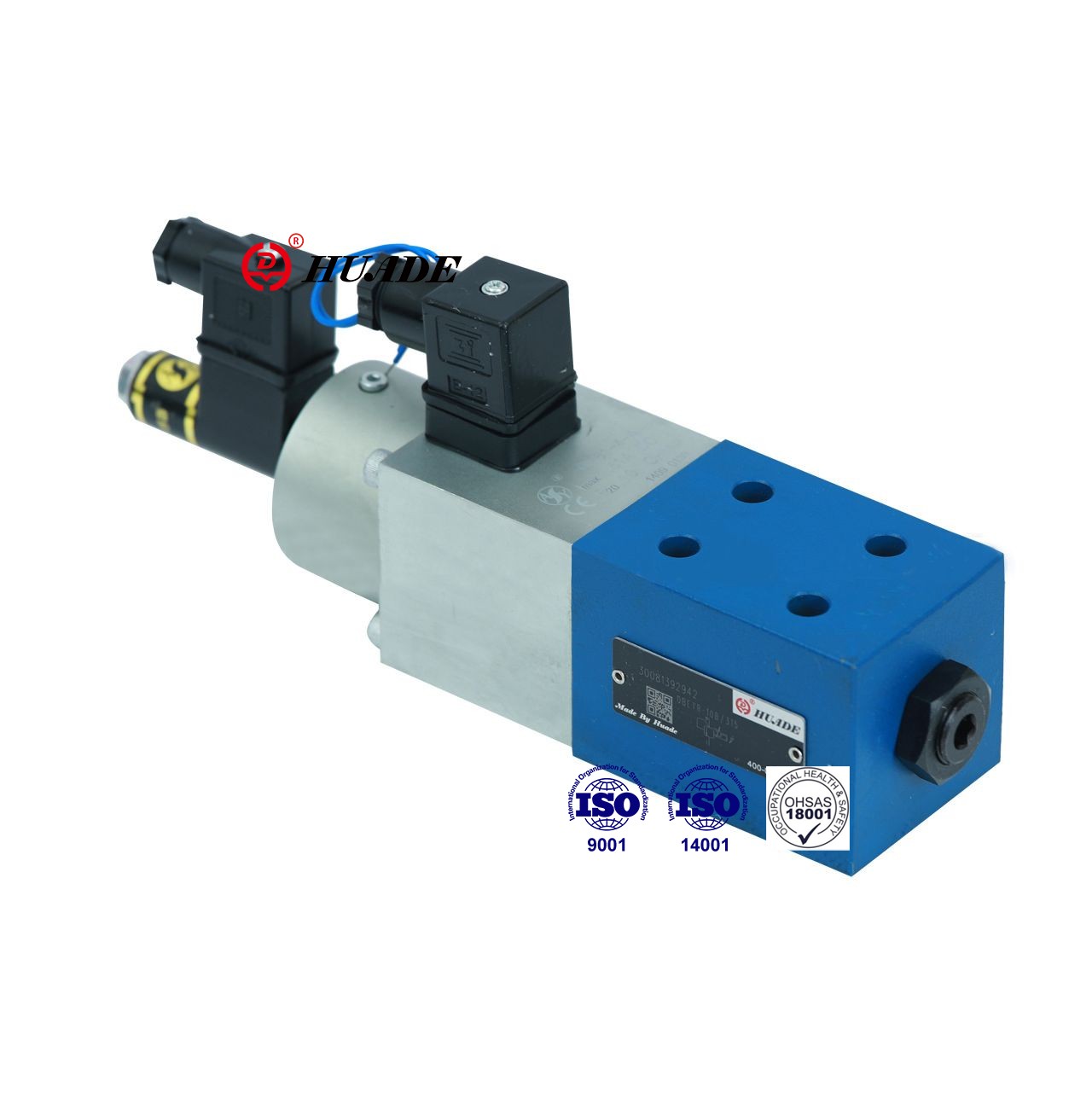

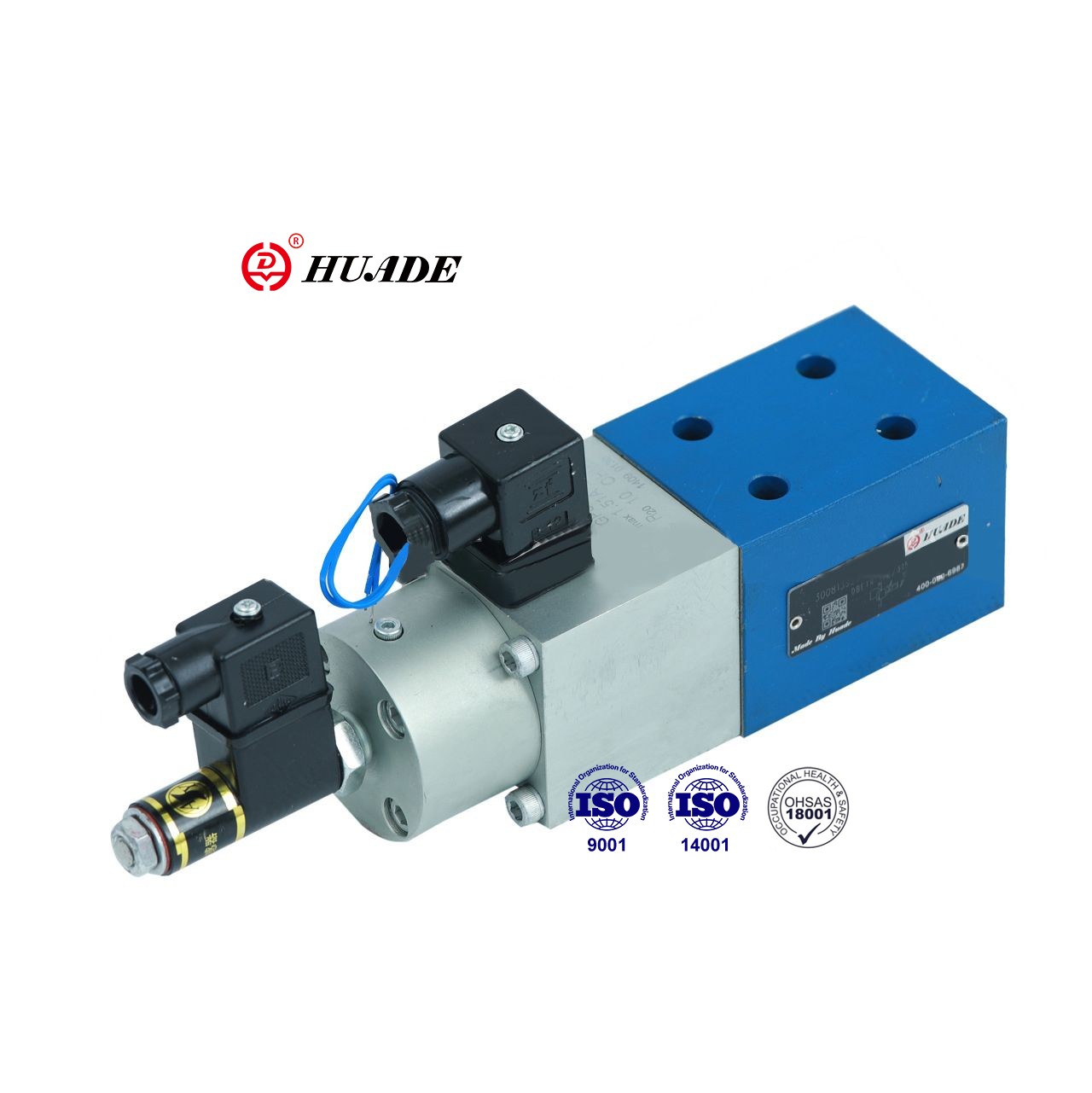

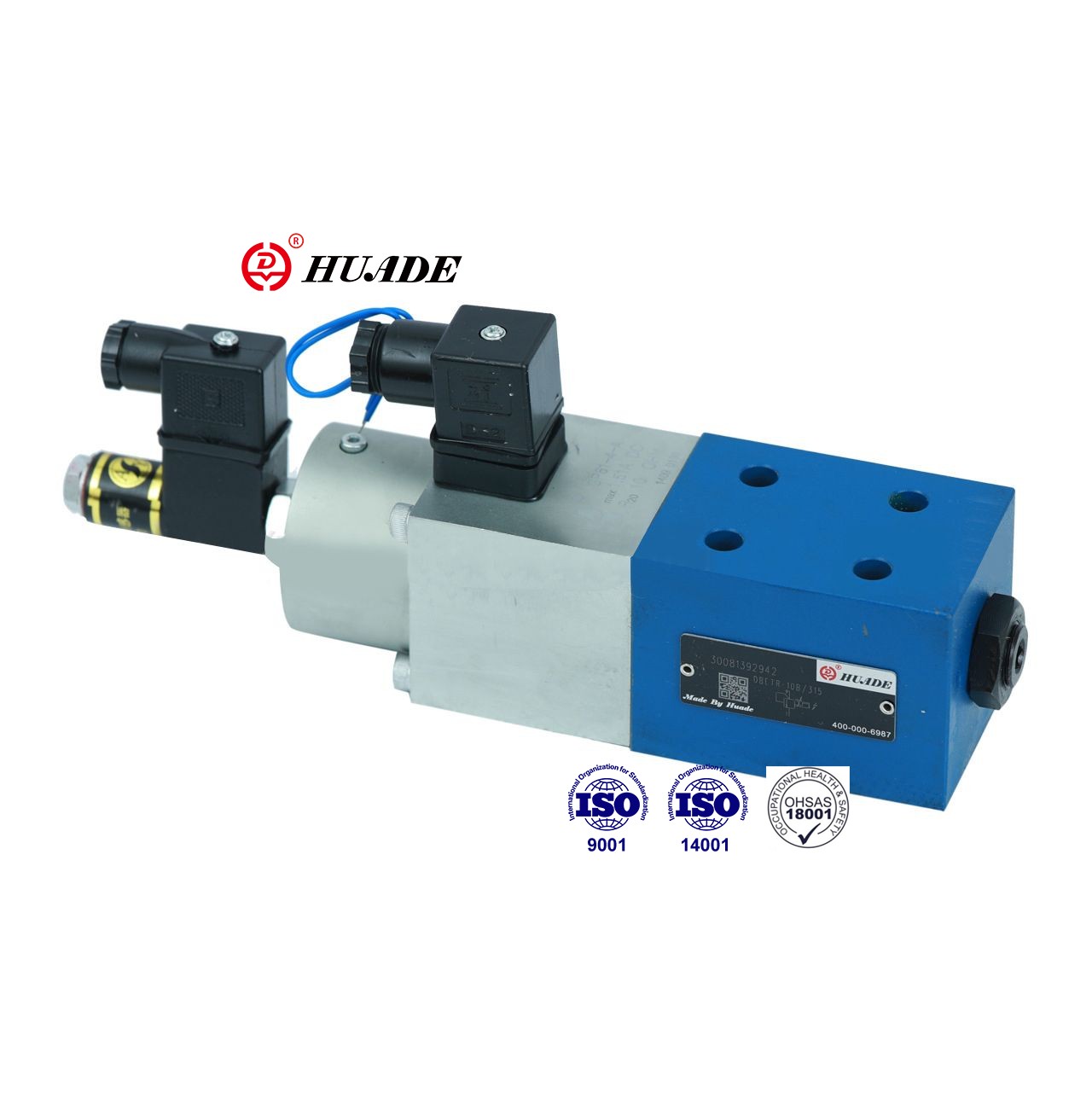

Бул пропорционалдуу басымды азайтуучу клапан DBETR басымды электрдик буйруктун маанисине жараша жөнгө салат. DBTR клапаны алыстан башкаруу тутумунун басымы бар жабык системаларда кеңири колдонулат. Huade DBETR клапандары Rexroth өнүмдөрү сыяктуу эле стандарттарды колдонушат. Бул пропорционалдуу басым клапаны DBETR ошол эле сериядагы өнүмдөрдү алмаштыра алат жана баасы салыштырмалуу арзан.
| Гидротехникалык | |||
| Макс. жөнгө салынуучу басым (МПа) | Басым баскычы 2,5 МПа | 2.5 | |
| Басым баскычы 8,0 МПа | 8 | ||
| Басым баскычы 18,0 МПа | 18 | ||
| Басым баскычы 31,5 МПа | 31.5 | ||
| Мин. жөнгө салынуучу басым (МПа) | (мүнөздүү ийри сызыктарды караңыз) | ||
| Максималдуу иштөө басымы (МПа) | порт T (басымды жөнгө салуу менен) | 0.2 | |
| порт T (басым жөндөөсүз) | 10 | ||
| порт P | 31.5 | ||
| Макс.агым (л/мин) | Басым этап 25 | 10 | |
| Басым баскычы 80 | 3 | ||
| Басым баскычы 180 | 3 | ||
| Басым баскычы 315 | 2 | ||
| Булгануу даражасы (мкм) | ≤20 (10-сунуш) | ||
| Гистерезис (%) | < 1 макс. жөнгө салынуучу басым | ||
| Кайталануучулук (%) | < 0,5 макс. орнотулган басым | ||
| Сызыктуулугу (%) | 180; Басым 3 ден 18 МПа чейин | ≤ 1,5 максимум басым | |
| 315; Басым баскычы 6дан 31,5 МПага чейин | |||
| Типтүү вариация (%) | Клапан | ± 3 макс. жөнгө салынуучу басым | |
| Электр башкаруу | ＜0,5 | ||
| Кадамдуу жооп 0-100% (мс) | Жооп убактысы (Pmin-Pmax) | Жооп берүү убактысы (Pmax-Pmin) | |
| Басым этап 2,5 жана 18МПа 0 to100 | 100 | 50 | |
| Басым баскычы 31,5МПа 0дон 100гө чейин | 150 | 100 | |
| Басым суюктук | Минералдык май (NBR мөөр үчүн), Фосфат эфири (FPM пломба үчүн) | ||
| Илешкектүүлүк диапазону (мм2/с) | 2,8ден 380ге чейин | ||
| Басым суюктуктун температура диапазону (°C) | -20дан+70ке чейин | ||
| Орнотуу абалы | кошумча | ||
| Салмагы (кг) | 4 | ||
| Электрдик | ||||
| Күчөткүч байланышкан | VT-5003S30 | |||
| Берүү чыңалуусу | DC | |||
| Катушка каршылык (Ω) | 20 °C муздак мааниси | 10 | ||
| Макс. жылуу баа | 13.9 | |||
| (Иштөө абалы) Милдет | Үзгүлтүксүз | |||
| Басым суюктуктун температурасы (°C) | +50 | |||
| Күчөткүч чыңалуу | толугу менен жүрүү | 24±10% | ||
| үч электр булагын алмаштыруу | 24төн 35ке чейин | |||
| Макс. энергия керектөө (VA) | 50 | |||
| Катушканын каршылыгы 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Индуктивдүүлүк (өзгөргүч) (mH) | 6дан 8ге чейин | |||
| Осциллятор жыштыгы (өзгөргүч) (KHz) | 2.5 | |||
| DIN 40 050 боюнча коргоо | IP65 | |||
Өзгөчөлүктөрү:
▶Төмөн гистерезис
▶Жакшы кайталануучу,
▶Пружина алдын ала чыңалуунун электрдик жабык контур абалын көзөмөлдөө
▶Индуктивдүү абалды өзгөрткүч менен пропорционалдуу электромагниттик кыймылдатуу (басым теңдештирилген)
▶Клапан жана электрондук башкаруу бир булактан
Колдонмо:
Пропорционалдуу басымды азайтуучу клапан DBETR ар кандай тармактарда кеңири колдонулат, мисалы, жеңил өнөр жай, станок, металлургия ж.
Клапан негизинен корпустан (1), пропорционалдык электромагниттен (2) индуктивдүү позициялык өзгөрткүчтөн (3), клапан отургучтан (4) жана клапан калкасынан (5) турат.
Басым потенциометрдин командалык маанисин (0дон 9Вга чейин) тууралоо аркылуу коюлат. Буйруктун маанисин тууралоо электрондук башкаруу органдары жана пропорционалдык электромагнит (2) аркылуу кысуу пружинасын чыңайт. Кысуучу пружинанын (6) чыңалышы, башкача айтканда, пружинанын (7) абалы индуктивдүү позициялык өзгөрткүч (3) менен аныкталат. Буйруктун маанисинен ар кандай четтөөлөр жабык циклдин позициялык башкаруусу менен оңдолот.
Бул принципти колдонуу электромагниттик сүрүлүүнүн таасирин жок кылат.
Артыкчылыктары:
- Төмөн гистерезис
- Жакшы кайталануучу
Пропорционалдуу басымды түшүрүүчү клапандын символдору DBETR
