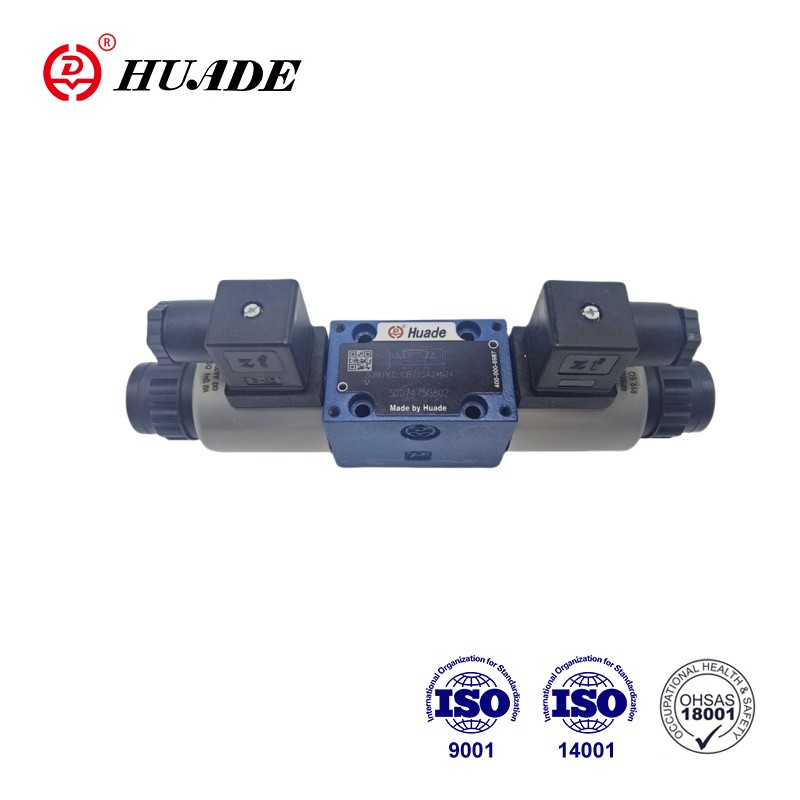

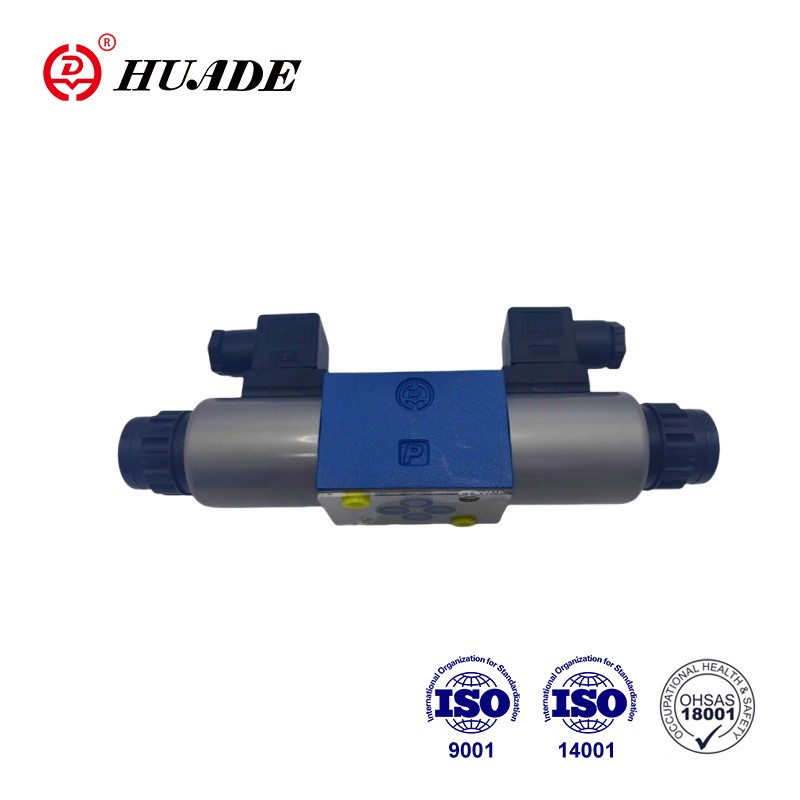

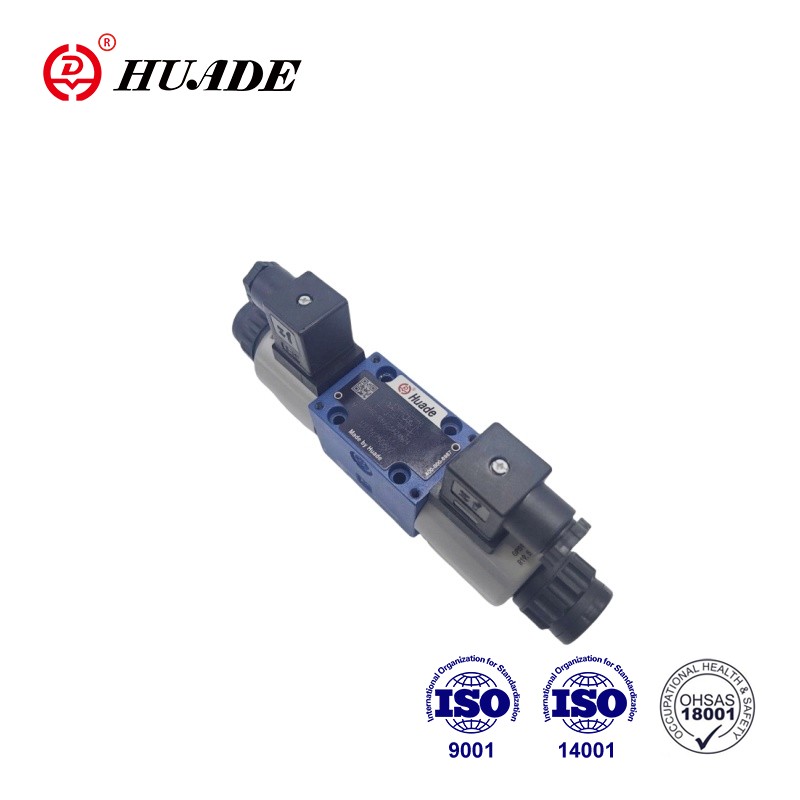

3DREP 6B тибиндеги 3 тараптуу басымды азайтуучу клапан пропорционалдуу электромагниттердин жардамы менен түздөн-түз иштетилет. Алар электрдик кириш сигналын пропорционалдуу басым чыгаруу сигналына айландырышат. Пропорционалдуу электромагниттер борбордук жип жана алынуучу катушкасы бар башкарылуучу нымдуу пин DC электромагниттери. Соленоиддер ыктыярдуу түрдө тышкы башкаруу электроникасы аркылуу башкарылат.
| Гидротехникалык | ||
| Иштөө басымы (МПа) | Порт П | 10, эгерде 10 ашык болсо, анда клапанды орнотуңуз, ZDR6DP..-30B/... киргизүү портуна териңиз |
| Порт Т | 3 | |
| Макс.агым (л/мин) | 15(∆p=5МПа) | |
| Булгануу даражасы (um) | Минималдуу кармоо ылдамдыгы β10≥ 75 болгон чыпка сунушу | |
| Гистерезис (%) | ≤3 | |
| Кайталануунун тактыгы (%) | ≤1 | |
| Жооп сезгичтиги (%) | ≤1 | |
| Кайтаруу аралыгы (%) | ≤1 | |
| Басым суюктук | Минералдык май (NBR мөөр үчүн), Фосфат эфири (FPM пломба үчүн) | |
| Илешкектүүлүк диапазону (мм2/с) | 2,8ден 380ге чейин | |
| Басым суюктуктун температура диапазону (°C) | -20дан +70ке чейин | |
| Орнотуу | кошумча, жакшыраак горизонталдуу | |
| Салмагы (кг) | Тип С:2.6;тип A.B:1.5 | |
| Электрдик, электромагниттик | ||
| Берүү чыңалуусу | DC24V | |
| Бир электромагнитке номиналдуу ток (A) | 0.8 | |
| Соленоидге максималдуу ток (A) | ≤0,02 | |
| Соленоиддик катушка каршылык (Ω) | 20°C муздак маани | 19.5 |
| Макс. жылуу баа | 28.8 | |
| Иштөө абалы | үзгүлтүксүз | |
| Абанын температурасы (°C) | ~+50 | |
| Катушканын температурасы (°C) | ~+150 | |
| DIN40 050 боюнча коргоо | IP65 | |
| Электр байланыштары | 3DREP | DIN43650-AM2 плагин туташтыргычы менен DIN 43 650-AF2/Pg11 |
| 3DREPE | E DIN43563-AM6-3 плагин туташтыргычына E DIN43563-BF6-3/Pg11 компоненттеринин саймасы менен | |
Өзгөчөлүктөрү:
▶Агымдын басымын жана багытын көзөмөлдөө үчүн түз башкарылуучу пропорционалдык клапандар
▶Борбордук жип жана алынуучу катушкалуу пропорционалдуу электромагниттер аркылуу иштетилет
▶Жазгы борборлоштурулган башкаруу спуласы
Колдонмо:
Үч тараптуу пропорционалдуу басымды азайтуучу клапан 3DREP 6B мунай, химия, фармацевтика жана башка тармактарда өндүрүштүк жабдууларда кеңири колдонулат.
◆Дизайн:
Клапан негизинен төмөнкүлөрдү камтыйт:
◆Функциясы:
Электрмагниттердин (1 жана 2) кубаты өчүрүлгөндө башкаруучу катушка (5) кысуу пружиналары аркылуу борбордук абалда кармалат.
Башкаруучу катушка (2) соленоиддердин бири кубатталганда түздөн-түз иштетилет.
мис. электромагниттик "а" (1)
→Басым өлчөөчү катушка (5) жана башкаруучу катушка (4) электрдик киргизүү сигналына пропорциялуу оңго жылат.
→Пдан Вга жана Адан Тга байланыш прогрессивдүү агым мүнөздөмөлөрү бар тешик формасындагы кесилиштер аркылуу ишке ашырылат.
◆Соленоидди энергиядан ажыратуу (1)
→Башкаруучу катушка (4) кысуу пружиналары аркылуу өзүнүн борбордук абалына кайтарылат
Ортоңку абалда А жана В менен Т байланыштары ачык, ошондуктан басым суюктугу резервуарга эркин агып кете алат. Кошумча кол менен жокко чыгаруу электромагнитке кубат бербестен башкаруу спулун (4) жылдырууга мүмкүндүк берет.
●Көңүл бургула!
Колду жокко чыгарууну максатсыз колдонуу машинанын башкарылбаган кыймылына алып келиши мүмкүн!
3DREP 6B пропорционалдуу басымды азайтуу клапанынын символдору
