Таштанды ташуучу унааны көрбөй, таң калтырды:"Адегенде контейнерди көтөрүү үчүн бул эмнени билип, аны кемчиликсиз устун?"Же сиз фабрика роботторун кемчиликсиз ырааттуулукта жана ой жүгүртүп, ойлонуп көрдүңүз беле,"Аларды ушунчалык координациялаган нерсе эмне кылат?"
Жооп сизди таң калтырышы мүмкүн - бул көбүнчө жөнөкөй, бирок жаркыраган шайман басымынын клапаны деп аталат. Бул колдонмонун аягында, бул "механикалык мээлер" биздин дүйнөнү акырындык менен жүргүзүп турууну так түшүнөсүз.

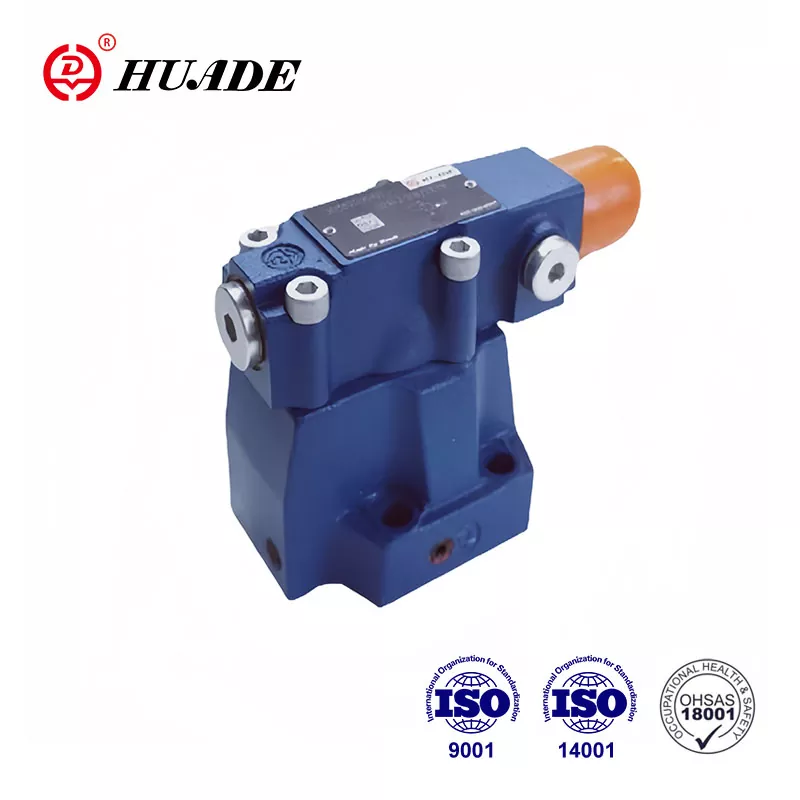

Басымдын ырааттуулугу деген эмне? (Жөнөкөй жооп)
Басым ырааттуулук клапан аГидравликалык системалар үчүн акылдуу светофор. Унаалар бара жатканда светофорду башкаруу элементтери сыяктуу эле, машинанын ар кайсы бөлүктөрүн иштей баштаганда, бул клапан көзөмөлдөйт.
Бул жерде негизги идея:Ал жабык (кызыл жарык) басым белгилүү бир деңгээлге көтөрүлгөнгө чейин, андан кийин Гидравликалык суюктукту кийинки компонентке чейин (жашыл жарык) ачылды. Бул автоматтык түрдө каалаган компьютерлерден же электрдик көзөмөлсүз талап кылынат.
Ыкчам мисал:
Жержаңгак майдын сэндвичин жасоо жөнүндө ойлонуп көрүңүз:
1-кадам:Нан даярдануу (баштапкы иш-аракет)
Күтүү:Нан туура жайгаштырылганын текшериңиз
2-кадам:Айжамалтык майды кошуңуз (экинчи аракет)
Басымдын ырааттуулугу клапан машиналар үчүн бир нерсени жасайт - 2-кадамдан мурун 1-кадам толугу менен аяктайт деп ишендирет.
Эмне үчүн машиналарыңыз басым ырааттуулук клапандары керек
Эмне үчүн бардыгын бир эле учурда жолго түшүрө албайбыз? Эмне үчүн туура чогулуу маселелери:
Ырааттуулукка каршы турбастан, башаламандык бар. Эгерде унааңыздын бергич тиштүү тиштүү гираларды алмаштырууга аракет кылса, же 3D принтер керебеттин алдында басылып чыкканга чейин басып чыгара баштаса. Гидравликалык тутумдарда так ырааттуулугу жок нерсе болот.
Ишкердик иш (инженерлер аларды жакшы көрүшөт):
Нөлдүк электр талап кылынат- Электроника иштебей турган жарылуучу чөйрөлөрдө иштейт
Ок өткөрбөгөн ишенимдүүлүк- азыраак бөлүктөр азыраак кемчиликтерди билдирет (типтүү өмүр: 10+ жаш)
Чыгымдарды үнөмдөө- $ 200 долларыңыз менен $ 5,000 PLC тутумдарын алмаштыра аласыз
Техникалык тейлөө жөнөкөй- көпчүлүк техниктер аларды негизги куралдар менен тейлей алышат
Чыныгы суроо:Сиз компьютер программасына же жөнөкөй, жогорку басымдагы басымдуу чөйрөдөгү жөнөкөй механикалык шайманга ишенесизби? Эң тажрыйбалуу инженерлер ар дайым механикалык тандашат.
Басымдын ырааттуулугу клапаны кандайча иштейт?
Жумуш принциби чындыгында жөнөкөй:
Негизги процесс:
Негизги иш башталды- биринчи цилиндр же мотор иштей баштайт
Басым көтөрүлөт- Биринчи аракет аяктаганда, суюктук кыймылдап, басымдын көтөрүлүшү токтойт
Клапан ачылат- Бир жолу басым SET чекитине жеткенде (400 PSI сыяктуу), ырааттуу клапан ачылат
Экинчи аракет башталат- Экинчи цилиндрге же моторго суюктук агымдар
Аны дарыядагы дамбад сыяктуу ойлон. Дамба (ырааттуулук клапан) суунун деңгээли (басым) жеткенге чейин суу өткөрөт. Андан кийин ал дарбазаларды суу агып кетишине жол ачат.
Негизги бөлүктөр (анын ичинде эмне бар):
Клапан денеси- негизги турак-жай (үй сыяктуу)
Жаз- "Триггер басымды" белгилейт (эшиктин кулпусу сыяктуу)
Тууралоо бурамасы- Сиздин басым терүү (термостат сыяктуу)
Тышкы дренанын порту- Окууну так сактайт (басымдын жардамы сыяктуу)
Кеңеш үчүн:Тышкы дренаж - бул ансыз, резервуары туура эмес убакытта клапанды ачып бере алат. Тутумуңуздун дизайныңызда ар дайым тышкы дренажды белгилеңиз.
Гидравликалык ырааттуулук клапанынын түрлөрү: кайсынысы керек?
Кайсы түрүн тандоо үчүн башаламан? Сизди кымбат кетирген катасыз үнөмдөп турган бузулуу:
1. Гидравлиялык ырааттуулук клапандары
Ойлонуп көрсөң:Жазгыча жүктөлгөн эшик
Жооп убактысы:Чагылган ылдам (2-10 миллисекунд)
Басым диапазону:Адатта 5000 PSI чейин
Наркы:Бюджеттик достук ($ 50- $ 300)
Мыкты:Кичинекей мобилдик жабдыктар, тез-цикл
Жайгашкан жерлер:Жогорку басымдарда "секирик" болушу мүмкүн
2. Пилоттук башкарылган басымдын ырааттуулугу клапандары
Ойлонуп көрсөң:Татаал эки баскычтуу система
Жооп убактысы:Жайыраак, бирок туруктуу (≈100 миллисекунд)
Басым диапазону:10,000+ psi чейин
Наркы:Жогорку инвестиция ($ 200- $ 1500)
Мыкты:Ири өнөр жай баскычтары, тактык өндүрүү
Артыкчылыгы:Ар кандай шарттарда рок-катуу туруктуулук
Кайсынысын тандашыңыз керек?Эгер сизге ылдамдык жана жөнөкөйлүк керек болсо, түздөн-түз иш-аракет кылыңыз. Эгерде сизге тактык керек болсо жана жогорку агымдарды көтөрсөңүз, пилоттук башкаруучу сиздин жообуңуз.
Басым ырааттоо клапанынын тиркемелери: Аларды кайда иштеп табасыз
Бул клапандар иштей турган жерде кызыктуубу? Алар бардык жерде болушат
Өндүрүш жана өнөр жай жабдыктары
CNC Machining Centers:Clamp Workpiece → Кесиптерди баштоо → Репрактикалык куралдар
Injection калыптоо:Жабык көктү → сайылган желим → боштук
Гидравликалык пресс:Кызмат орду Материал → Басымды колдонуңуз → Чыгаруу жана бошотуу
Мобилдик техникалар тиркемелери
ТаштандыИчеги-контейнер → Кеңеш жана Таштанды → Позицияга кайтуу
Курулуш жабдуулары:Outriggers → Lift жүктөө → Retract Boom
Айыл чарба техникалары:→ PTO программасын ишке ашыруу
Адистештирилген системалар
Телескопиялык цилиндр көзөмөлү:Жылмакай операция үчүн тийиштүү ырааттуулук менен бөлүштүрүү
Көп баскычтуу гидравликалык тутумдар:Электрондук көзөмөлсүз бир нече актуорду координациялоо
Үлгү?Кандайдыр бир учурда гидравликалык жабдууларды кемчиликсиз тартипте жасап жаткандыгын көрөсүз, ыктымалдыгы көрүнүшү мүмкүн.
Кантип басым ырааттуулук клапаны башка клапандардан айырмаланып турат?
Басым ырааттуулугун башка ушул сыяктуу клапандар менен чаташтыруу оңой. Бул жерде аларга өзүлөрүн айтуу керек:
Lequence Valve vs. Relief Valve
| Өзгөчөлүк | Ырааттуулук клапан | Relief клапан |
|---|---|---|
| Максат | Операциялардын тартиби | Жогорку басымдан тутумду коргойт |
| Демейки абал | Жабык | Жабык |
| Ачылганда | Кийинки аракетти баштоо үчүн басым жасоодо | Басым өтө жогору болгондо гана |
| Суюктук кайда баратат | Кийинки актуаторго | Танкка кайтуу |
CEQUENCE VALVE vs. Valve
| Өзгөчөлүк | Ырааттуулук клапан | Клапанды азайтуу |
|---|---|---|
| Демейки абал | Адатта жабык | Адатта ачык |
| Ал эмнени көзөмөлдөйт | Кирпич басым | Розетка басымы |
| Максат | Кийинки операцияны баштаңыз | Ылдыйкы басым чектөө |
Гидравликалык ырааттуулук клапаны тандоо боюнча колдонмо: биринчи жолу ал
Кайсы клапан иштей тургандыгын божомолдуктан тажадыңызбы? Бул жерде сиздин этап-этабы менен тандоо процесси:
1-кадам: Тутумуңуздун талаптарын билүү
Тутумдун максималдуу басымы:Клапан эң жогорку басымдын 25% жогору болушу керек
Орто схема агымынын деңгээли:GPM керектүү GPMди эсептөө (клапан 20% көтөрүлүшү керек)
Керектүү тактык:± Жалпы пайдалануу үчүн 50 PSI, ± 10 PSI тактык
Жооп берүү убактысы керек:Орозо (<50ms) же туруктуу (> 100м)
2-кадам: Айлана-чөйрөнү калыбына келтирүү
Өзүңүзгө төмөнкү суроолорду бериңиз:
Температура диапазону кандай? (Стандарттык мөөрлөр жумуш -10 ° F - 200 ° F)
Айлана-чөйрө канчалык ыплас? (Булганганга каршылык кароого көңүл бурсаң)
Кандай гидравликалык суюктук түрү? (Мунай, синтетикалык, био негизделген?)
Кандайдыр бир жарылуучу маанайдагы мааниге ээ? (Атайын тастыктамаларды талап кылышы мүмкүн)
3-кадам: Класвиңизди эсептөөңүздү эсептөө
Агым кубаттуулугу үчүн жөнөкөй формула:
Керектүү cv = агым чен (GPM) ÷ ÷ (басым тамчысы)
Мисал:20 GPM орто агым 100 PSI колго тийген басымдын төмөндөшү, CV = 20 ÷ √100 = 2.0
Кеңеш үчүн:Максималдуу кубаттуулукта иштөөгө тыюу салуу үчүн, ар дайым сиздин клапаны 20-30% чоңураак өлчөмдө көрүңүз.
Басым ырааттоо клапаны орнотуу боюнча кеңештер: Кымбат баалуу каталар
Орнотууга даяр, бирок аны туура эмес сезип жатабы? Бул талаа сыналган көрсөтмөлөрүн аткарыңыз:
Орнотуу параметрлери
Басым эсептөөсүн орнотуу:Баштапкы жүктөм + 50-100 PSI Коопсуздук маржасы
Relief Valve Координация:Relief valve 150-200 PSIден жогору SEquence Valve
Тышкы дренаж туташуусу:Ар дайым танкка туташыңыз (бул портту эч качан сайыңыз!)
Багыты орнотуу:Өндүрүүчүнүн мүнөздөмөлөрүн (адатта, кандайдыр бир позиция)
Орнотуу ырааттуулугу иштейт
Алдын ала орнотууБардык портторду жана байланыштарды текшериңиз
Маунтва тоосунда:Туура моменттерди колдонуу (адатта 15-25 фунт)
Баштапкы басымды орнотуңуз:Төмөндөөдөн баштаңыз, тестирлөө учурунда жогору көтөрүңүз
Тест цикли:Акыркы тууралоо алдында бир нече толук циклди иштетиңиз
Fine-Tune:Оптималдуу иштөө үчүн басым жасаңыз
Руки ката:Башында басымды өтө жогору коюу. Ар дайым төмөн баштоо жана иштеңиз - бузулган жабдууларды оңдоого караганда басымды жогорулатуу оңой.
Ырааттуулук клапан көйгөйүн чечүү: көйгөйлөрдү тез оңдоо
Тутумду туура түшүнбөй жатабы? Бул жерде сиздин диагностикалык жол картасы:
№1 көйгөй: Экинчи аракет башталбайт
Симптомдор:Баштапкы цилиндр сокурду аяктайт, бирок экинчи жолу эч качан жандырбайт
Тез диагноз:Баштапкы инсульт аяктоо учурунда тутумдун басымы өлчөө мөөнөтүн текшериңиз
Чечимдер (ыктымалдык иреттөө тартиби):
Төмөнкү ырааттуулук клапаны басым жасады
Ачык бөгөттөлгөн дренаж сызыгы
Алсыз же сынган жазды алмаштырыңыз
Рельефтик клапан ачылбайт
№2 көйгөй: Эрте орто эсеп менен
Симптомдор:Эки иш тең бир убакта болууга аракет кылышат
Тамыр себептер:Басымды өтө төмөн же күтүлбөгөн басым менен белгилейт
Стратегиясын оңдоо:Чектелген ырааттуулукка жетишилгенге чейин 25 PSI өсүшүнө 25 PSI өсүшүнө басым жогорулады
Проблемасы №3: Эртратика же ызы-чуу операция
Эмне угат / көрөсүз:Маектешүү, титирөө, туура эмес велосипед тебүү
Кадимки шектүүлөр:Булганган суюктук, аба тутумунда, эскилиги жеткен ички компоненттер
Иш-чаралар планы:
Суюктукту тазалоону текшериңиз (ISO 18/16/13 же андан жогору болушу керек)
Бардык бийик ойлордон аба
Эгерде көйгөйлөр болсо, клапанды калыбына келтирип, калыбына келтириңиз
Тез жардам диагностикалык кеңеш:Эгерде сиз өндүрүш убактысын жоготуп жатсаңыз, убактылуу өзгөрүлмө айланып, бөлүктөргө буюмдарга кол менен иштеңиз.
Басым ырааттоо клапаны тейлөө: Инвестиңизди максималдуу
Күтүлбөгөн убактылуу иштебей калгыңыз келеби? Бул техникалык тейлөө стратегиялары ондогон жылдар бою клапандарыңызды сактайт:
90 күндүк текшерүү жүргүзүү
Visual Check:Тышкы агып кетүүнү, коррозия, уятсыз арматураларды издеңиз
Басымды тастыктоо:Топтолгон басымды ырастаңыз (± 25 PSI сабырдуулук)
Суюктук анализи:Бышырылган булгануу деңгээли жана суюктук абалы
Cycle эсептөө:Жарыш сөздү жүргүзүү үчүн операциялар
Жылдык тейлөө тапшырмалары
Толук система агызуу:Чыпкалар менен гидравликалык суюктукту алмаштырыңыз
Calva Калибрлөө:Түпнуска мүнөздөмөлөргө кысым орнотуу
Мөөрдү текшерүү:Катастрофикалык катастрофикалык жол менен кийүүнү текшериңиз
Өндүрүмдүүлүктү текшерүү:Жооп убактарын жана басымдын тактыгын текшериңиз
Техникалык тейлөө бюджетинин чындыгы:Провивациялык техникалык тейлөө боюнча 200 доллардан сарптоо, адатта, өзгөчө кырдаалдарда сугарып, чыгарылган өндүрүштө 2000 доллар + үнөмдөйт.
Акылдуу тейлөө кеңеши:Запастагы клапанды конфигурацияланган жана даяр туруңуз. Проблемалар пайда болгондо, клапандарды алмаштыруу жана иштебей турган бөлүмдүн оффлайн режиминде - минималдуу иштөө, максималдуу өндүрүмдүүлүк.
Ырааттуулук клапан технологиясынын тенденциялары: Кийинки эмне болуп жатат
Ырааттуулук клапандары эскиргендей болуп калабы? Бул жерде кайсы тармакта инсайдерлер билишет:
Акылдуу ырааттуулук клапан интеграциясы
IOT сенсорлору:Монитор циклдер, температура жана басым дрейф
Жарыш сөз Аналитикасы:AI 30-60 күн алдын ала божомолдойт
Алыскы диагностика:Телефонуңуздан клапан ден-соолугун текшериңиз
Чыгымдарынын мааниси:Акылдуу клапандар 2-3x ашык чыгымга ээ, бирок техникалык тейлөө чыгымдарын 40% га кыскартат
Өркүндөтүлгөн материалдар жана дизайн
Nano-cating технологиясы:Мөөр өмүрүн 300-500% га чейин узартуу
Композиттик клапан денелери:Жеңил арыктоо, жакшы дат кармашуу
Төмөн сүрүлүүЭнергия жоготууларды 15-25% га азайтат
Электрондук Vs. Механикалык дебат
Электрондук башкаруу артыкчылыктары:Чексиз программалоо, так, маалыматтар-бай
Механикалык клапан артыкчылыктары:Программалык талап кылынбайт, күчсүз иштейт, жөнөкөй көйгөйлөрдү чечүү
Өнөр жай чындыгы:Электроника, алдын-ала, механикалык ырааттуулук клапандары, күчтүү рыноктун бекем болушуна ээ
Чыгымдарды сезгич тиркемелер
Кооптуу чөйрөлөр
Ишенимдүү күчү жок алыскы жерлер
Электроника ашыкча татаалдыгын кошкон жөнөкөй тутумдар
Төмөнкү сызык:Басымдын ырааттуулугу клапандары эч жакка кетпейт - механикалык ишенимдүү бойдон калууда, ал эми акылдуу болууну каалашат.
Кийинки кадамдарыңыз: Бул билимди жумушка коюу
Басымдын ырааттуулугун белгилөөгө, орнотууга же чечүүгө даярсызбы? Бул жерде сиздин иш-аракеттериңиздин планыңыз:
Тутум дизайнерлери үчүн:
Талаптарыңызды эсептөөБерилген өлчөмдөгү формулаларды колдонуу
Клапан түрүн тандаңызЫлдамдыкка жана тактык муктаждыктарына негизделген
Тышкы дренажды белгилеңиз- Подрядчиктерди бул боюнча жокко чыгарууга жол бербеңиз
Жөндөөгө мүмкүнчүлүк алуу үчүн- Техниктер кийинчерээк рахмат
Техникалык тейлөө үчүн:
90 күндүк текшерүү жүргүзүүнү баштоодароо
Жалпы запастык бөлүктөр(Спрингс, Мөөрлөр, Жөндөө бурамалары)
Документ учурдагы орнотулган басымалар дрейфтерден мурун
Поезд операторлоруЭрте эскертүү белгилерин таануу
Көйгөйдү чечүүчүлөр үчүн:
Адегенде ар дайым негиздерди текшериңиз- басым, суюктук деңгээли, чыпкалоо абалы
Басым өлчөөчүтез диагностика үчүн
Тышкы дренажды унутпаңыз- Ал ырааттуулук клапанын көйгөйлөрүнүн 60% оңдойт
Сиздин белгилүү бир арызыңызга байланыштуу суроолор?Көпчүлүк клапан өндүрүүчүлөр акысыз колдонмо инженердик колдоосун сунушташат - алардын тажрыйбасын колдонушат.
Акыркы ой:Эң мыкты ырааттуулук клапан - бул туура тандалган, туура орнотулган жана үзгүлтүксүз сакталган. Бул негиздерди өздөштүрүп, сиз дагы табышмактуу ырааттуу көйгөйлөргө жол бербейсиз.
