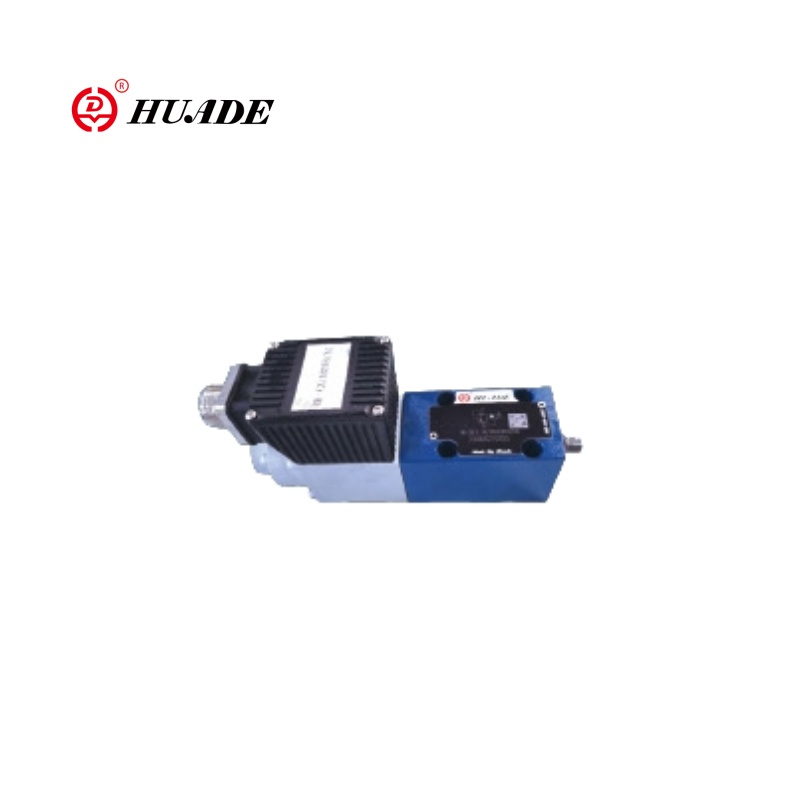

Пропорционалдуу басым жеңилдетилген клапан DBE-1x
  • Пропорционалдуу басым жеңилдетилген клапан DBE-1xПропорционалдуу басым жеңилдетилген клапан DBE-1x

Пропорционалдуу басым жеңилдетилген клапан DBE-1x

Model:
Хуафильтер, дистрибьютор катары, бренди брендинин пропорционалдык басымын жеңилдетилген клапанга-1X. Хуэйд Гидравлук технологияны кайра курат, өнүккөн натыйжалардан, атаандаштыкка жөндөмдүү баалар менен жогорку сапатты сунуш кылган алдыңкы өндүрүш ыкмаларын кабыл алат. Хуаддын пропорционалдык клапандары кардарлардан таанылышты. Кардарлардын муктаждыктарын канааттандыруу үчүн өз убагында техникалык колдоо көрсөтө алабыз.

DBEE-1X пропорционалдык жардамчысы клапаны пропорционалдык салоноид менен шартталган, ал жиптүү туташуу жана алынуучу катмар. Ал электрондук контроллерди (Обону) бириктирип, ыңгайлуу жана ыңгайлуу контролдоого түртөт. Бул клапан биринчи кезекте системанын басымын чектөө үчүн колдонулат жана чексиз тутумдун басымынын чектерин электр киргизүү маанилерине негиздөөгө болот. Пропорционалдуу клапан тиби DBE-1X CE менен байланышуу талаптары. Huade's Dbee-1x пропорционалдык клапан рексот берген бир эле моделди алмаштыра алат.

Пропорционалдуу басымдын пропорционалдуу басымы рельеф клапаны-1x

Жалпы
Орнотуу милдеттүү эмес
Сактоо температурасы диапазону (℃) -20 - +80
Айлана-чөйрөнүн температурасы DBE жана ZDBE (℃) -20 ден + 70
DBEE жана ZDBEE (℃) -20 ден +50
Салмагы DBE жана ZDBE (KG) 2.4
Дби жана Здби (кг) 2.5
Гидравлик (ʋ = 46 мм2 / с жана T = 40 ° C ± 5 ℃
Макс. Иштөө басымы P: P1-p2: A1-A2: B1-B2 MPA 31.5
Port T MPA 5
Макс. Орто басым Басым 5 этап 5
Басым 10 этап 10
20-этап 20 МПА 20
Басымы 31.5 MPA 31.5
Мин. 0 МПАнын сигнал наркындагы орнотулган басым мүнөздүү ийри сызыктарды караңыз
Кысым басым порту; тышкы учкуч майы менен (y) нөлдүк басымга чейин
Пилоттук май агым L / мин 0.6O1.2
Макс. агып L / мин 30
Басым суюктук Минералдык май (HL, HLP) 51 524
Суюктук температурасынын басымы -20to + 80
Viscosity Range MM2 / S 15 ден 380

Электрдик 24V DC
Min.Control The Story (MA) 100
Max.control учурдагы MA 1600
Solenoid Coil каршылыгы 20 ° C (ω) муздак мааниси 0.54
Max.warm мааниси (ω) 7.8
Милдет 100
Электр байланышы DBE жана ZDBE Төмөнкү компонент менен $ 175 301 ~ 803
Плагнин туташтыргыч Din en 175 301-803
DBEE жана ZDBEE Компоненттүү плагин бар тонлн 03 563-am6-3
Плагнин туташтыргыч DIN 43 563-BF6-3
5-ге 5 долларга чейин IP 65
Дби жана Zdbee үчүн электрониканы көзөмөлдөө Клапанга интеграцияланган
DBE жана ZDBE үчүн
Еврокарддын форматындагы амплификатор HD-VT-VT-VT-VT1-1-1X /

Продукциянын өзгөчөлүгү жана пропорционалдык басымын колдонуу Relief valve DBE-1x

Өзгөчөлүктөрү:

Тутум басымын чектөө үчүн клапан

Proportation пропорционалдык солоиддер аркылуу актуация

Subplate Subpate орнотуу же сэндвич плитасынын дизайны үчүн

▶ Клапви жана бир булактан көзөмөлдөөчү электроника


▶ HD-DBEдин түрлөрү

①ловная мисал келтирилген мисал, буйрук наркы басымдын мүнөздөмөсү

②индеп туруу өйдө-ылдый жантайма


Колдонмо:

Пропорционалдуу жардам көрсөтүү клапан DBE-1X инженердик техникалар, металлургиялык жабдуулар, кеме куруу жана башкалар сыяктуу ар кандай тармактарда кең перспективалар бар.

Пропорционалдык басымдын функциясы жана бөлүмү Relief valve DBE-1x

Пропорционалдуу басым жеңилдетилген клапандар, HD-DBE типтери пропорционалдык соленоиддин жардамы менен активделет. Бул клапандар тутумдун кысымын чектөө үчүн колдонулат. Бул клапандар менен электр командасынын наркына байланыштуу чектелген тутум басымын жөнгө салууга болот.

Бул клапандар негизинен пропорционалдык соленоидден (1), турак-жай (2), клапридж (3), шпал (4) жана учкуч пилот (8). Пропорционалдык соленоид электрдик тектүүнү пропорционалдуу түрдө механикалык күчкө айландырат. Учурдагы азыркы жогорулоо соленоиддик күчкө ылайык келет. Соленоид Арматура палатасы гидравликалык суюктукка толуп, басым тең салмактуу болуп саналат. Тутум басымын жөндөө пропорционалдык соленоиддер аркылуу (1) буйрутманын наркына байланыштуу жүргүзүлөт. Порт-Порттордогу тутумдан келип чыккан басым - Типтин оң жагында (4). Ошол эле учурда, Тутумдун басымы (6), ал (6) чиркөөчүнүн жазгы жагы (4) (4). Андан ары мылтык аркылуу (7) тутум басымы пропорционалдык соленоиддин күчүнө каршы пилоттук пилоттук пппппетке (8) басымы боюнча иштейт (1). Тутум басымы бир нече белгиленген деңгээлге жеткенден кийин, учкуч поппетинин (8) көтөрүлүп, анын отургучтан көтөргүч. Моделге жараша, пилоттук май тышкы порт аркылуу пайда болушу мүмкүн, ал эми ички порт аркылуу же ички резервуарга агып кетиши мүмкүн, бул Spool Support жүктөлгөн жагы менен басымдын (4). Эгерде системанын басымы бир аз көтөрүлсө, анда Типтин оң жагына жогорку басым болсо, олжолорду Т.К. T. T. T. t.ormated позициясына сүзүп кетсе, анда минималдуу контролдоочу пунктка (нөлгө чейинки минималдуу басымдын буйругу боюнча минималдуу контролдук абалда)

Пропорционалдуу басымдын структурасы Relief valve DBE-1x

Пропорционалдуу басымдын структурасы Relief valve DBE-1x


Функционалдык дизайн жагынан ал негизинен DBE пропорционалдык жардам клапандарына туура келет. Бир гана айырма - бул пропорционалдык соленоид ⑩, анын ичинде электрондук контроллер курулган турак жай менен жабдылган. Электр менен жабдуу жана топтомдун чыңалуусу Plug-Innutorn туташтыргычы аркылуу алынат (11).

Белгиленген чекиттүү басымдагы мүнөздүү ийри сызык минималдуу өндүрүштүк сабырдуулуктун минималдуу сабырдуулугуна негизделген өндүрүүчүнүн аныктамасы. Басымдын жогорулашына жана төмөндөө үчүн рэп убактысы өз алдынча потенциометрлерди колдонуп, өз алдынча оңдолушу мүмкүн.


Пропорционалдуу басымдын символу Relief valve DBE-1x
