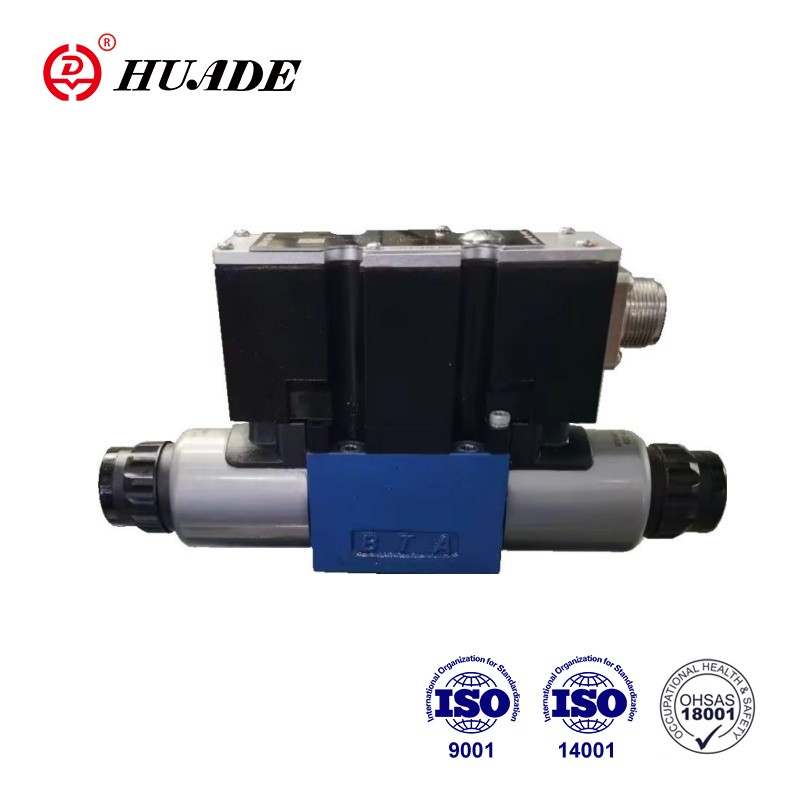

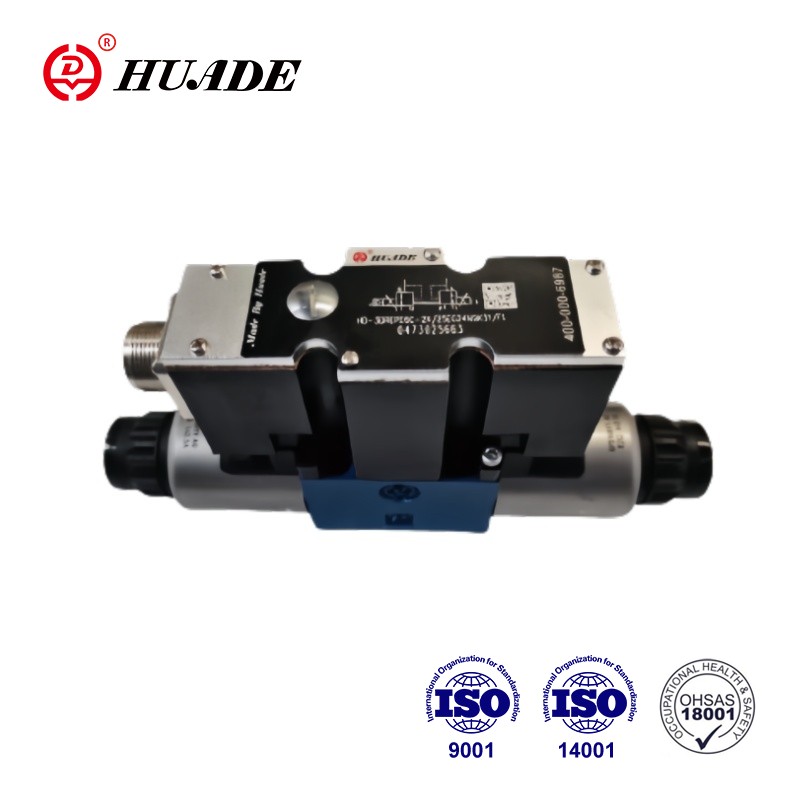

Клапан түрү 3DREP6-2X азайтуу 3 тараптуу басымы ... түздөн-түз пропорционалдуу электромагниттер менен иштетилет. Алар электрдик кириш сигналын пропорционалдуу басым чыгаруу сигналына айландырышат. Пропорционалдык электромагниттер борбордук жип жана алынуучу катушка менен башкарылуучу нымдуу пин DC электромагниттери. Соленоиддер кошумча түрдө тышкы башкаруу электроникасы (3DREP-2X түрү) же интегралдык башкаруу электроникасы (3DREPE-2X түрү) аркылуу башкарылат.
| Гидротехникалык | |||
| Клапан түрү | HD-3DREP | HD-3DREPE | |
| Иштөө басымынын диапазону МПа | Порт П | 1.6 басым баскычы үчүн 2ден 10го чейин | |
| басым этап 2.5 үчүн 3 үчүн 10 | |||
| басым этап 4.5 үчүн 5 үчүн 10 | |||
| Порт Т | 0дөн 3кө чейин | ||
| Max.flow L/min | 15(△p=5МПа) | ||
| Фильтрдин тактыгы (мкм) | ≤20(көбүрөөк≤10) | ||
| Гистерезис (%) | ≤5 | ||
| Кайталануунун тактыгы (%) | ≤1 | ||
| Жооп сезгичтиги (%) | ≤0,5 | ||
| Басым суюктук | Минералдык май, же фосфат эфири | ||
| Илешкектүүлүк диапазону мм2/с | 20~ 380 | ||
| Басым суюктуктун температура диапазону (℃) | -20~+80 | ||
| Салмагы (Кг) | 2 | 2.2 | |
| Электрдик | |||
| Электрдик маалыматтар, электромагниттик | |||
| Клапан түрү | HD-3DREP | HD-3DREPE | |
| Чыңалуу түрү | DC | DC | |
| Номиналдуу чыңалуу (V) | 24 | ||
| Макс.ток (A) | 1.5 | 2.5 | |
| Соленоиддик катушка каршылык (Ω) | 20 ℃ муздак баасы | 4.8 | 2 |
| Max.warm мааниси | 7.2 | 3 | |
| Милдет (%) | 100 | ||
| Катушканын температурасы ℃ | 150гө чейин | ||
| Коргоо | IP65 | ||
| Электротехника, башкаруу электроникасы | |||
| Күчөткүч | HD-VT-VSPA2-50-1X/T1 (1 рампа убактысы менен) | интегралдык башкаруу электроникасы | |
| HD-VT-VSPA2-50-1X/T5 (5 рампа жолу менен) | |||
| Берүү чыңалуусу | Номиналдуу чыңалуу VDC | 24 | |
| Төмөнкү чектик маани V | 19 | ||
| Жогорку чектик маани V | 35 | ||
| учурдагы керектөө | Имах А | 1.8 | |
| Импульстук ток А | 4 | ||
Өзгөчөлүктөрү:
▶ Агымдын басымын жана багытын көзөмөлдөө үчүн түз башкарылуучу пропорционалдык клапандар
▶Борбордук жип жана алынуучу катушкалуу пропорционалдуу электромагниттер аркылуу иштетилет
▶Кол менен жокко чыгаруу, кошумча
▶Жазгы борборлоштурулган башкаруу спуласы
▶Тип HD-3DREPE интеграцияланган электроника, интерфейс A1
▶HD-3DREP түрү үчүн тышкы башкаруу электроникасы:
▶Аналогдук күчөткүч түрү HD-VT-VSPA2-50-1X/... Eurocard форматында
▶Санариптик күчөткүч түрү HD-VT-VSPD-1-1X/. ..Еврокарт форматында
▶Модулдук дизайндагы HD-VT-11118 типтеги электр күчөткүч
▶ Бир булактан клапан жана пропорционалдык башкаруу электроникасы
Колдонмо:
Пропорционалдуу басымды азайтуучу клапан 3DREP6-2X станок, жеңил өнөр жай, металлургия ж.
Клапан негизинен: электромагниттерден (5 жана 6), корпустан (1), башкаруу спулунан (2) басым өлчөөчү катушкалар менен (3 жана 4) жана кошумча интегралдык клапан электроникасынан (7) турат.
Электрмагниттердин (5 жана 6) кубаты өчүрүлгөндө башкаруучу спул (2) кысуу пружиналары менен борбордук абалында кармалат. Башкаруучу катушка (2) соленоиддердин бири кубатталганда түз иштетилет.
мис. электромагнитке (5) кубаттоо менен: басым өлчөөчү катушка (3) жана башкаруу спулуна (2) электрдик киргизүү сигналына пропорциялуу оңго жылат. Рдан Вга жана Адан Тга байланыш прогрессивдүү агым мүнөздөмөлөрү бар тешик формасындагы кесилиштер аркылуу болот.
Соленоидди (5) кубатсыздандыруу: башкаруу катушкасы (2) кысуу пружиналары аркылуу борбордук абалына кайтарылат. Ортоңку абалда А жана В менен Т байланыштары ачылат, ошондуктан басымдагы суюктук резервуарга эркин агып кете алат. Кошумча кол (9 же 10) жокко чыгарат, электромагнитке кубат бербестен башкаруу спулун (2) жылдырууга мүмкүндүк берет.
2-позициядагы клапандын бул версиясынын милдети негизинен 3 которуштуруу абалы менен клапандыкына окшош.
Бирок 2 позициядагы клапандар 5 же 6 электромагниттери менен гана орнотулган. Экинчи электромагниттин ордуна сайгыч (11) орнотулган.
Пропорционалдуу басымды азайтуучу клапан 3DREP6-2X символдору
