Кытайдын гидротехникалык тармагында алдыңкы өндүрүүчүсү катары Huade Hydraulic Rexroth менен эки узак мөөнөттүү кызматташуу тажрыйбасына ээ болгон. Huade® багыттуу башкаруучу клапан түрү WH технологияда өнүккөн жана бул линиядагы окшош буюмдарга караганда бышык. Huade гидротехникалык буюмдардын жогорку сапатын камсыз кылуу үчүн дүйнөнүн ар тарабынан алынып келинген 750 даана өнүккөн өндүрүш жабдууларын иштейт. Бул линиядагы ушуга окшогон буюмдарга караганда технология жагынан алда канча өнүккөн жана бышык. Фабрика эл аралык стандарттарга, атап айтканда, ISO9001, ISO14001 жана OH SAS18001 келет. Huade Hydraulic тарабынан чыгарылган багыттуу клапандардын сериясы деңиз гидротехникалык тутумунда кеңири колдонулат. Huade деңиз тармагында чоң кардарлар тобуна ээ.
|

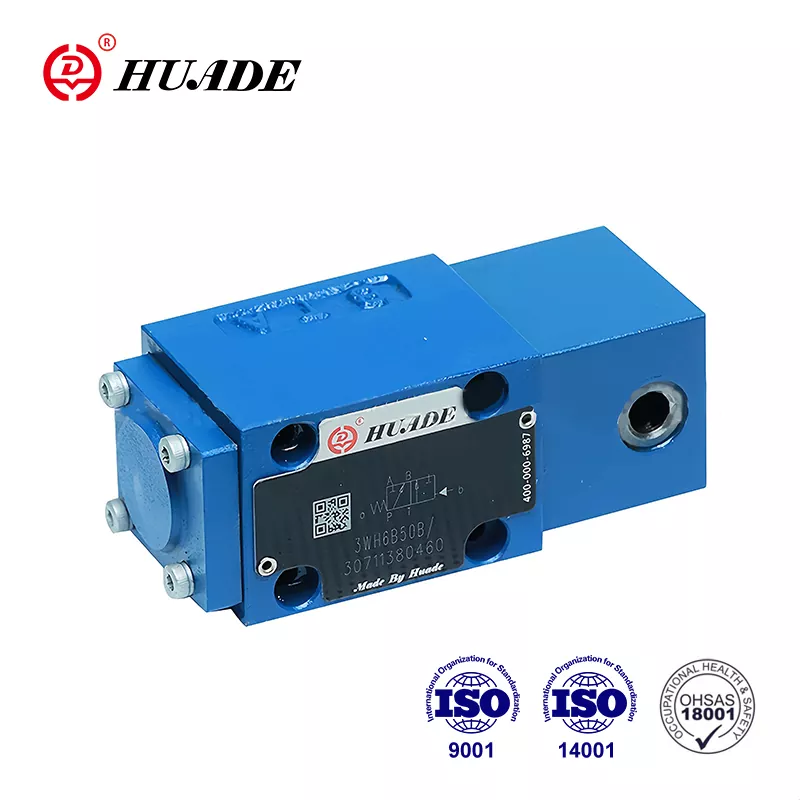

Өлчөмү |
6 |
10 |
|
|
Максималдуу иштөө басымы |
Порттор A, B, P(МПа) |
31,5ке чейин |
|
|
Порт T (МПа) |
16га чейин |
||
|
A жана B символдору менен T порту агып чыгуучу порт катары колдонулушу керек |
|||
|
Максималдуу агым (л/мин) |
60га чейин |
120га чейин |
|
|
Агып иштөө |
Белги Q6% номиналдык кесилишинин аянты |
||
|
W символу, кесилишинин номиналдык аянтынын 3% |
|||
|
Суюктук |
Минералдык май же фосфат эфири |
||
|
Басым суюктуктун температура диапазону （℃） |
-20～+80 |
||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||
|
Салмагы (кг) |
1 иштөөчү цилиндр |
болжол менен 2 |
болжол менен 3.5 |
|
2 иштөөчү цилиндр |
болжол менен 2.2 |
болжол менен 4.5 |
|
|
Сюжеттик басым (МПа) |
мин |
0,6 1> танк басымы |
0.5 |
|
макс |
20 |
6 |
|
Өзгөчөлүктөрү:
▶ Түздөн-түз башкарылуучу спулдук клапан
▶ Инсульт чектөөсү менен эки позициядагы клапан кошумча
▶ Кошумча плиталарды орнотуу
▶ Din 24 340 A, ISO 4401 жана CETOP - RP 121H монтаждоо үлгүсү
Колдонмо:
WH клапандары гидравликалык башкарылуучу багыттуу спулдук клапандар. Алар агымдын токтошу, башталышы жана багытын көзөмөлдөө үчүн колдонулат.
Багыттоочу клапандар негизинен корпустан (1), бир же эки эксплуатациялоочу элементтерден (2) (гидравликалык, пневматикалык иштөөчү цилиндрден), башкаруучу катушкадан (3), ошондой эле бир же эки кайтаруучу пружинадан (4) турат.
Эс алууда башкаруучу спул (3) борбордо же баштапкы абалында кайтаруучу пружиналар (3) тарабынан кармалат (импульстук клапандан тышкары).
Башкаруучу катушка (3) иштетүүчү элементтер тарабынан керектүү которуу абалына түртүлөт.
Кармап менен ..OF/ териңиз.
Гидравликалык же пневматикалык башкарылуучу багыттоочу клапандар 2 позициялуу клапандар түрүндө да бар (5). Иштетүү элементтери кармагычы менен колдонулганда, ар бир которуу позициясы кулпуланышы мүмкүн.
Кайтарма пружинасыз, кармабай, тип..О/.
Иштетүү элементтерин кайтаруучу пружинасы жок жана бекиткичтери жок колдонууда эс алууда аныкталган которуу абалы жок.
Структура диаграммасы
Картридж дроссель
Картриджди дросселди колдонуу, которуштуруу процедуралары учурунда берилген иштөө шарттарында клапандын иштөө чегинен ашкан агымдар пайда болгондо зарыл.
Ал багыттуу клапандын P-каналына кошулган.
