Адамдар "Бизге багытталган контролдук клапаны издейбиз", адатта, алар, адатта, өнөр жай техникаларындагы эң кеңири жайылган гидравликалык компоненттердин бирин карап жатышат. Аты бир аз башаламан болушу мүмкүн. "We 4" деген эмне, анткени биз 4-тайган функция менен 6 сериялуу вальванын бир нече жолу. "4" деген сөз клапандагы төрт негизги портторду билдирет, ал эми "6" бул тармак стандарты ng6 же 3-техниканын 3-техникасына дал келет.
Бул айырмачылык маселелер, анткени сиз бөлүктөрдү заказ кылсаңыз же тутумду иштеп чыгсаңыз, анда сиз иштеп жатканыңызды так билишиңиз керек. Бул категориядагы рексорот багытындагы багыттагы клапаны ондогон жылдар бою гидравликалык тутумдарда жумушчу болуп келген жана ал бүгүнкү күндө популярдуу бойдон калууда.
Арызды 6-тен

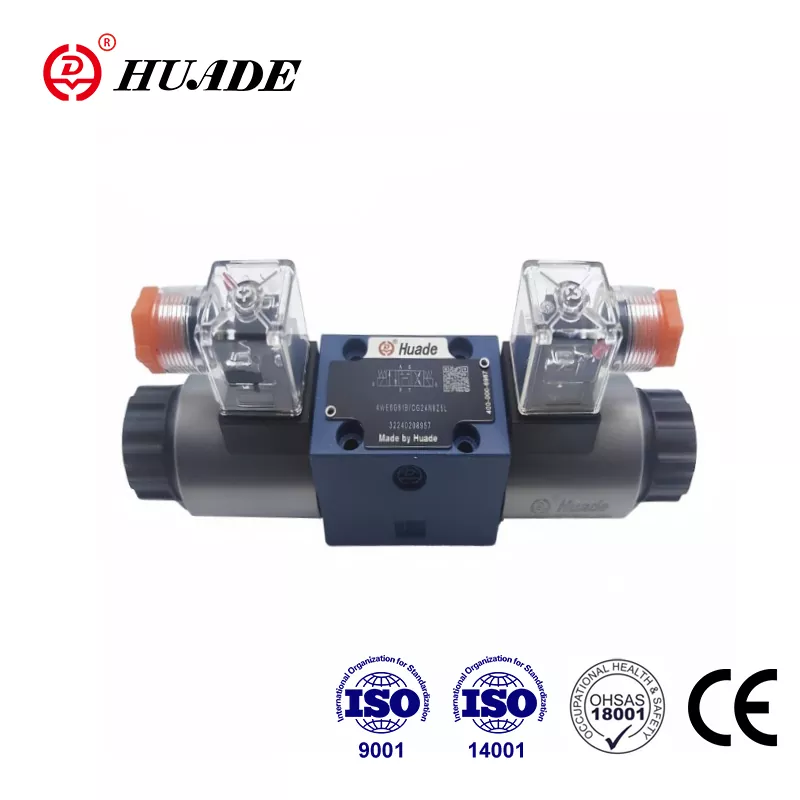

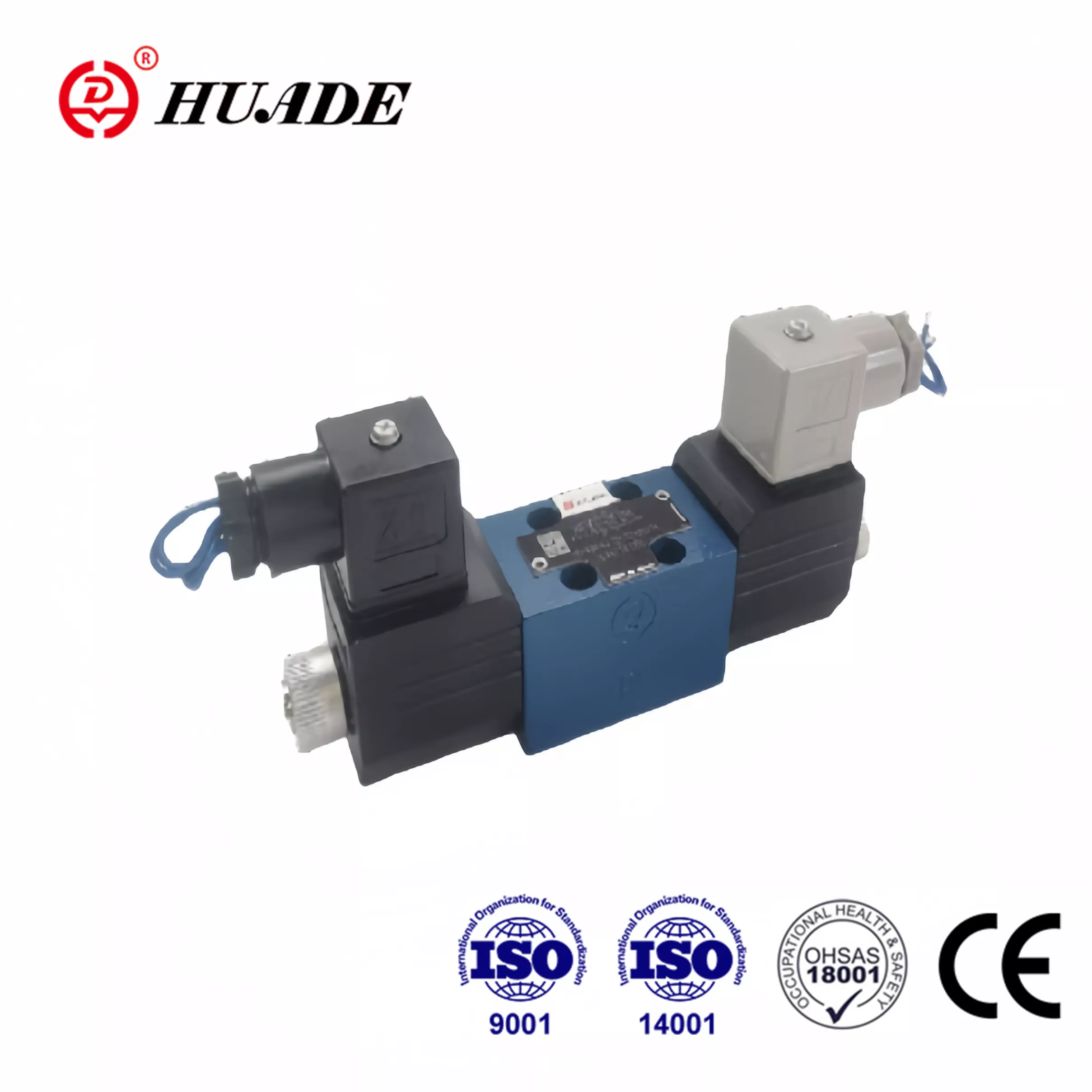

Рексот биз 6 багытындагы көзөмөл клапаны гидравликалык клапандардын көпчүлүгүндө эл чогулган жапырт клапандардын жаатында турат, анткени ал компакт пакетине олуттуу спектакль. Бул клапаны 350 барга чейин көтөрө алат, бул 5,076 PSI, ал эми мүнөтүнө $ 80 литрге чейин 80 литрге чейин 80 литрге чейин ставкалары. Мүнөтүнө 60 литрге чейин тамчы тамчылар үчүн, бирок бул көпчүлүк өнөр жайга арыздар үчүн көп нерсе.
Клапан түздөн-түз колдонулган нымдуу-пин-пин-пин-пин-пин-милдетин түзүүчүсү колдонот. Техникалык жактан албастан, бул электромагниттик катышты, ал аны муздатууга жардам берген жана аны күчөткүчке салган электромагниттик катышты. Мунай ошондой эле клапандын өмүрүн жайган кыймылдаган бөлүктөрдү майлайт. Бул мунайдын сыртында стационарлар отурган жана ысык чуркап бараткан арзан дизайнынан айырмаланып турат.
Бул багытта контролдук клапанды чындыгында эмнеге бөлүп берет, бул эл аралык стандарттарга жооп берет. ISO 4401-03-02-05 ээрчүү Бул стандартташтыруу сиз рексрот клапаны башка бренд клапаны алмаштыра аласыз, аны орнотуу же сантехникаңызды өзгөртүүсүз. Сиз улуу жабдууларды сактап калсаңыз же булак бөлүктөрдү тез арада издеп жүргөнүңүздө чоң иш.
4 тараптуу функцияны түшүнүү
4 тараптуу багыт контролдоочу клапан жөнүндө сүйлөшкөндө, клапан гидравликалык агымды кандайча башкарып жатат деп сүрөттөп жатабыз. Клапан бар, адатта, п, t, a жана b. port p насоска байланышып, басымдуу гидравликалык суюктукка алып келет. Порт Тыңыз сиздин резервуарыңызды байланыштырат жана суюктук кайтып келген жерде. А жана В гидравликалык цилиндрге же моторуңузга туташыңыз.
6 клапанды 4/3 клапан катары конфигурациялоого болот, бул төрт порттун жана үч порттун же 4/2 клапан дегенди билдирет. Үч позициянын версиясы көп кездешет, анткени бул сизге электрдик сигналды өчүргөндө клапан кайтып келгенде, бейтарап борборун берет.
Ар кандай борбордун позициялары ар кандай нерселерди жасашат. "С" чуулгандыгын жана бардык портторду ортоңку абалда блоктогон жабык борбор, ал эми а жана b танкты туташтырат. Бул жерде жүктү кармап туруу керек болгондо пайдалуу. "G" же "t" же "Т" деп белгилеген Ачык Борбор, насосту бейпил абалда бейтаралдуу абалга туташтырат
"E" Spoof конфигурациясы да популярдуу. Ал насосту блоктошот, бирок борбору а, б жана т бириктирет. Эгерде сизге максималдуу кармоочу күч керек болсо, анда "H" типтеги төрт портторду толугу менен бейтарап абалда калтырат. Сабак коюлгандан кийин, эч кандай агып кетпегендиктен, машинист шкаласы үчүн кайсы машинисттер колдонушат.
Рексрот клапан атаандаштыкка кандайча салыштырылат
NG6 багыты боюнча контролдук клапаны базар атаандаштыкка жөндөмдүү, Паркер Ганнифин жана Итон Викерс менен окшош продукцияны сунуштайт. Бардык үч ири бренддердин ар кандай бренддери Физикалык жактан биргелешип, анткени алар бир эле стандартка ээ болушат. Бул сиздин сатып алуу чечимин аткарууга байланыштуу чечимге, баасына жана канчалык ылдамдыгыңызды ала аласыз.
6 жана Wickers DG4V-3 Rexsroth Wickers DG4V-3 макс мүнөтүнө 80 литрде, негизги порттарда 350 бар. Паркердин D3W сериялары агымдык кубаттуулугун төмөндөтөт, ошол эле D03 изин 150 литрге чейин 150 литрге чейин. Эгер сиз чектерди түртүп жатсаңыз, бирок көпчүлүк тиркемелер үчүн, рекс клапаны көп кубаттуулукту камсыз кылат.
Айырмачылыктар көрсөтүлгөн бир аймактын портунун басымы рейтингинде. Адатта, Рексот клапаны белгилүү бир типтеги типтеги портуна 160 бар артка басым жасоого мүмкүнчүлүк берет. Паркердин D3W 210 бар, жана Vickers DG4V-3 жогорку көрсөткүчтөрдүн версиясы 207 бар. Эгер сиз узакка созулган сызыктар болсо же артка баскычтарды башкаруу керек болсо, анда бул сиздин тандооңузга таасир этиши мүмкүн.
Прайс-акылдуу, рексот багытындагы багыттын контролдук клапаны, адатта, негизги бөлүм үчүн 255 фунт стерлингди түзөт, бирок баалар конфигурацияга жана сиз сатып алган жериңизге жараша болот. Бул клапандарды өндүрүштүк дистрибьюторлор аркылуу колдонсоңуз болот, EBABA, UNIVISE, ашыкча бирдиктер аркылуу жана ири жеткирүүчүлөр аркылуу онлайн режиминде жеткирүүчүлөр аркылуу.
Эмне үчүн суюктук тазалыгы сиз ойлогондон да көп нерсеге байланыштуу
Бул жерде бир топ адамдар үчүн бир топ адам кармаган нерсе, биз 6 ваврот. Катуу курулганына карабастан, ал эми 350 баракты көтөрө алса да, ыплас гидрадан майга таң калыштуу сезимтал болот. Тактык менен чукул менен төрөлгөндө, клапан мөөрүн жогорку басымга алып келиши мүмкүн, бирок бул катуу жол-жоболоштуруу, адатта, 3 жана 13 микронстун ортосунда, бөлүкчөлөрдү билдирет, бөлүкчөлөрдү билдирет.
Булгоочу заттар ошол кичинекей боштукка киргенде, алар тармактын спорттук инструментин же жээк деп атаган нерсени түзүшөт. Соленоид күчкө ээ болгондо да, олжолор токтоп калат. Эгер сиз сокоиддерди иштетип жатсаңыз, анда бул чындыгында эле күйүп кетиши мүмкүн, анткени аны типтеги жылдырбастан бир жолу кармап туруунун ордуна, жогорку түшкөн режимде болот.
Рексот сиздин гидравликалык системаңыз ISO 4406 Тазалыктын Тазалык тобун сактап калышы керек экендигин белгилейт 20/18/15. Бул жөн гана сунуш эмес. Системаңыздан булганууңуз жакшы, бул сиздин багыт алуучунун контролдоо клапандарын сактоо үчүн сиз жасай турган эң маанилүү нерсе - бул сиз жасай турган эң маанилүү нерсе. Бул эң кымбат клапаны сатып алуудан же электр энергияңызды сатып алуудан тышкары, баалуу.
Туура техникалык тейлөө иштерин жүргүзүү, майдын дифференциалына негизделген чыпка элементтерин текшерүү, майды муздатып, суунун тутумуна кирбей тургандыгын камтыйт. Эски гидравликалык сөз айыгып жаткан "таза, салкын, кургатылсын" деген сөз - бул чындыгында узак клапандын жашоонун ачкычы.
Электр байланышы жана коргоо
Биз 6 клапан ар кандай чыңалуудагы версия менен келет. Мобилдик шаймандарда жана жаңы өнөр жай машиналарында кеңири жайылган 24 АДКга 24 ВДК ала аласыз. Ошондой эле, Эски өнөр жай тутумдары үчүн 230 вак жана айрым адистештирилген арыздар үчүн 110 ВДК бар. Эгерде сиз системаны өркүндөтсөңүз, анда сиз бир эле клапандын денесинде сеханолдук сореноиддер бири-бирине алмаштырылышат.
Соленоид клапанына кубаттуулукту өчүргөндө, ал чыңалууңузду жаратат. Бул жөн гана физика, бирок бул сиз аны оңдоп-түзө албасаңыз, анда ал сиздин көзөмөл электрикаңыз менен көйгөйлөрдү жаратышы мүмкүн. Электрондук электр панелинде тышкы көндүмдөрдү коргоо керек, же сиз клапанды кийлигишүү менен, кийлигишүү менен байланышкан туташтыргыч менен буйрук бере аласыз.
Клапан колдонмосун жокко чыгарууну сунуштайт. Стандарттуу колдонмо жокко чыгарууга мүмкүнчүлүк берүү техниктердин күчү өчүп калганда баскычты басуу менен чайпаны жылдырууга мүмкүндүк берет. Бул көйгөйдү чечүү же ишке киргизүү учурунда баалуу эмес. Козголоңчу коэффиендин баскычы бар, аны кайра тартып алганга чейин, кол менен каралганга кулпулап турат.
Бул клапанды качан жана башка жакка карасаңыз болот
Rexroth We 6 багытындагы көзөмөл клапаны жөнөкөй көзөмөлдө. Эгерде сизге гидравликалык цилиндр керек болсо, же артка чегинүү үчүн, же артка бурулуу жана тескери күйгүзүү үчүн, бул клапан ишин ишенимдүү жана экономикалык жактан камсыз кылат. Бул курулуш техникасынын, айыл чарба шаймандары, машина куралдары жана жалпы өнөр жай гидравликаларындагы стандарттуу жабдыктар.
Бул клапан эмне кылбайт, пропорционалдуу көзөмөл. Сиз агымдын ставкасын өзгөртө албайсыз же жөнөкөй багытындагы жөнөкөй багыт клапаны менен бир калыптаңыз. Эгер сизге керек болсо, анын ордуна RexRoth's 4WRA же 4Wree пропорционалдык клапанын карап жатасыз. Бул клапандар пропорционалдык сеханоиддер, электрондук жооп пикир жана позицияны аналогдук сигналга таянып, олжо абалын контролдоону контролдоону контролдоочу сенсорлорго ээ.
Чыгымдардын айырмасы олуттуу. Пропорционалдуу багытталган багыт клапрафы 2000 доллардан ашып түшүшү мүмкүн, ал эми биз 6-багыт каралуучу клапаны биз анын бир аз бөлүгүн түзөт. Дискреттик позициясы керек болгон өтүнмөлөр үчүн пропорционалдык контролго кошумча акча коротуу мааниси жок. Жөнөкөй клапан - бул ишенимдүү, сиз керек болгон нерсени ишенимдүү, оңой эле аткарууга болот.
Кооптуу жерлер үчүн Rexroth биз 6 -буздун 6 клапаны болуунун жарылуу нускаларын сунуштайбыз. Булар сиз жарылуучу атмосфера коркунучу бар жердеги химиялык өсүмдүктөрдө же мунайды кайра иштетүүчү заводдордо колдонсоңуз болот. Клапандын курулушу бирдей, бирок электрдик компоненттер коопсуздук стандарттарына жооп берет.
Орнотуу жана тутумдук долбоорлоо
Рексот багытындагы багытты башкаруу клапаны орнотуу канчалык деңгээлде канчалык деңгээлде канчалык деңгээлде чоң айырмачылыкка ээ болот. Клапан субпаттын үстүндө болт / гидравликалык блокко бекиткичке турат. Субпатон сиздин сантехника менен байланышкан популярдуу үзүндүлөргө ээ. Валванын порттун үлгүсүнө дал келген 3 субпаттагы 3 субпаттагы субпаттаны колдонуп жатканыңызды текшериңиз.
Сиз ар кандай багытка клапанды орнотсоңуз болот, бирок сиз жылуулук диспрессиясы жөнүндө ойлонушуңуз керек. Субптаптагы жылуулук өткөрүмдүүлүгүнө кеминде 36,2 в / МКнын жылуулук өткөрүмдүүлүгүнө ээ болушу керек, эгер сиз бир эле манифоддо бир нече клапандарды орнотсоңуз, анда борборлордун ортосунда кеминде 55 мм. Соленоиддик коллектилер 90 градуска айланып кетиши мүмкүн, бул сизге жардам берүүчү мейкиндиктерде же электрдик байланыштарга ылайыктуу түрдө иштөөгө муктаж болгондо жардам берет.
Сак болгула турган бир нерсе - бул агымдар чеги. Эгерде сиздин тутумуңуздун шарттары өткөөл мезгилдеги же которуштуруу учурунда бир мүнөткө 80 литрге чейин бааланса да, сизге агымдарды баса белгиленсе, анда басым чегинде картридж дронтту орнотушуңуз керек. Ансыз, сиз клапандын потенциалын чектөөсүнө жакын жерде иштеп жатканда, сиз бузуп, тобокелге салыңыз.
Танктын порттун басымдын чеги дагы бир дизайн каралышы. "A" же "b" деп белгиленсе, "a" же "b" деп белгиленсе, анда 160-барда танк портунан 160ден ашкан кысымдарды басып өтсөңүз, анда ал портту кайтарып берүү сызыгын эмес, дренаждык сызык катары мамиле жасашыңыз керек. Же аны өзүнчө резервуарка, минималдуу артка басымы менен, же жогорку танк порт рейтингдери бар башка клапанды тандаңыз.
Жалпы көйгөйлөрдү чечүү
Гидрот-багыт багытындагы гидравликалык тутум иштебей калганда, туура эмес нерсени билүүнүн логикалык жолу бар. Кол менен жокко чыгаруу менен баштаңыз. Эгерде сиз аны кол менен жана актуатордун чыгармаларын кыймылдатсаңыз, анда көйгөйүңүз электрдик болуп саналат. Электр менен жабдуу, зымдуу туташууларды жана контролдоо сигналдарын текшериңиз. Эгерде кол менен жокко чыгарылса, анда сиз механикалык маселени колдонсоңуз болот.
Адатта, механикалык көйгөйлөр, адатта, булгануу же зыян келтирүү үчүн түшөт. Эгерде клапан ыплас майда чуркап барса, анда Типтик тыгылып калышы мүмкүн. Адатта, колдонмосун басаңдатып, клапандын денесине жеңилдеп калганда, сиз аны колдонмоңузду жокко чыгарып, бошотсоңуз болот, эгерде булганган болсо, анда булганган болсо, клапанды тазалап, тазалашыңыз керек.
Электрдик ката көбүнчө күйгөн соленоид катмарлары катары көрсөтүлөт. Эгерде сиз чексиз каршылыкты күч терминалдарына өлсөңүз, ал эми катмар ачык жана алмаштырууну талап кылат. Төмөн каршылык кыскача көрсөтүлүшү мүмкүн. Кадимки DC катуулары, адатта, чыңалуу рейтингине жараша 10 жана 50 омстун ортосунда окушат. AC катмарларын төмөндөтөт, көбүнчө 3-4-4-4 чейин.
Лейкаж эски клапандар менен дагы бир жалпы маселе. Майдын сырткы жана мөөрдү сүзүп жүргөн мөөрдү кармаган мөөрлөрдүн убакыттын өтүшү менен типтеги ички агып кетишине жол бербеген мөөр басуу. Тышкы агымдар айдан ачык, бирок ички агып кетүү актуорлор же кармоо күчтөрүнүн жоголушу деп көрүнүп турат. Адатта, мөөр топтомун алмаштыруу муну оңдоп, кайра оңдоо документтерин толук калыбына келтирүү боюнча деталдуу көрсөтмөлөрдү берет.
Гидравликалык көзөмөлдүн чоңураак сүрөтү
6-багыт караган клапанды кайра кайтаруу үчүн, анын ондогон жылдар бою ондогон жылдар бою далилденген жетилген технологияны билдирет. Бул заманбап стандарттардын жаркыраган же жогорку технологиясы эмес, бирок сиз гидравликалык көзөмөлгө алгыңыз келген нерсе. Клапан бир жумушун жакшы кылат, бул сапаттуу стандартка ылайык курулган, ал эми ал менен иштөө оңой болгон индустрияз конвенцияларын жүргүзөт.
Мүнөтүнө 80 литрден ашык убакытка созулган системалар үчүн, Рексот пилоттук операциялык клапандардын сериясын сунуштайт. Булар биз 6 түрдөгү клапанды колдонгон клапанды бир кыйла чоңураак чыпкалоону көзөмөлдөө үчүн пилоттук баскыч катары колдонушат. Веш сериясынын көлөмү NG32 өлчөмүнө чейин созулат жана мүнөтүнө 1000 литрден ашык көтөрө алат. Бул чоң клапандыктар да 6 дизайнга ишенип, пилоттук баскычта бул клапан архитектурасы канчалык деңгээлде гидравликалык көзөмөлдүн канчалык деңгээлде экендигин көрсөтүп турат.
Жаңы система үчүн багыт алуу үчүн багыттоочу клапанды көрсөтүп жатканда же иштеп жаткан жабдыктарда бирин алмаштыруу, биз 6 серияны кайра карап чыгууга татыктуу. Бул жогорку басымдын жогорку кубаттуулугун, жакшы агымын рейтингдерди берет жана гидравликалык тутумуңузду туура сактаганда, ишенимдүүлүктүн ишенимдүүлүгүнөн жана далилденген ишенимдүүлүктү берет. Стандартташтырылган орнотуу сиз бир жеткирүүчүгө кулпуланган жок, бирок Рексотдун инженердик сапаты жана колдоосу аларды бул критикалык компонент үчүн бекем тандоо жасайт.
"Биз 4" эмнени билдирерин түшүнүү, иш-аракеттердин чектерин билип, эмне үчүн суюктукту тазалыктын маселелерин билүү үчүн бул клапандардан эң көп нерсени алууга жардам берет деп ырастайт. Мобилдик жабдыктардын паркын багып, жаңы өнөр жай машинасын иштеп чыкпайсызбы же иштебеген гидравликалык тутумду чечүү үчүн, гидравликалык тутумду көзөмөлдөөчүсү, гидравликалык көзөмөлдүн муктаждыктары үчүн практикалык жана натыйжалуу чечим болот.
