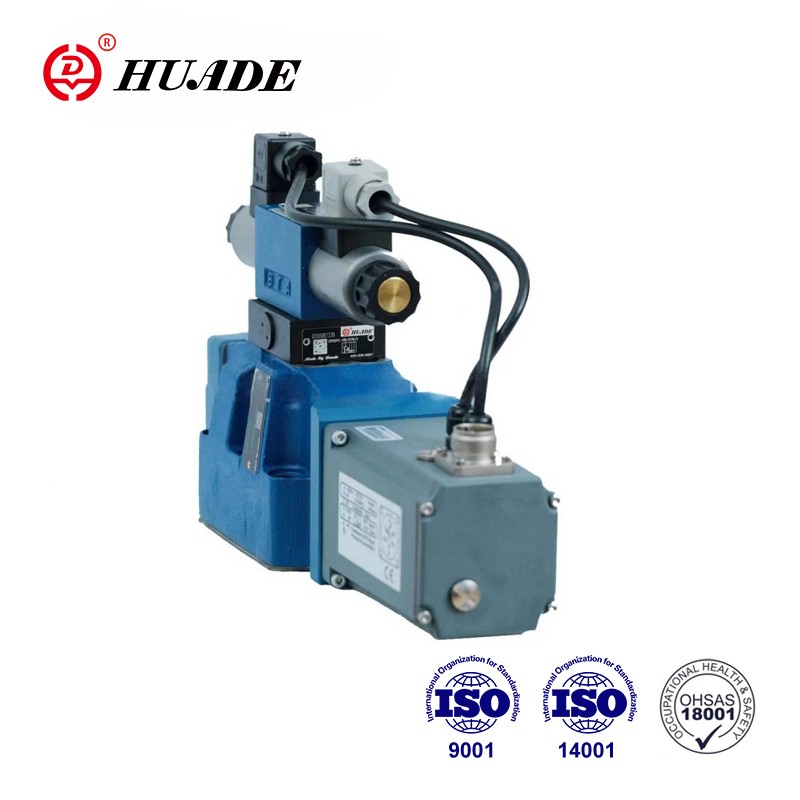

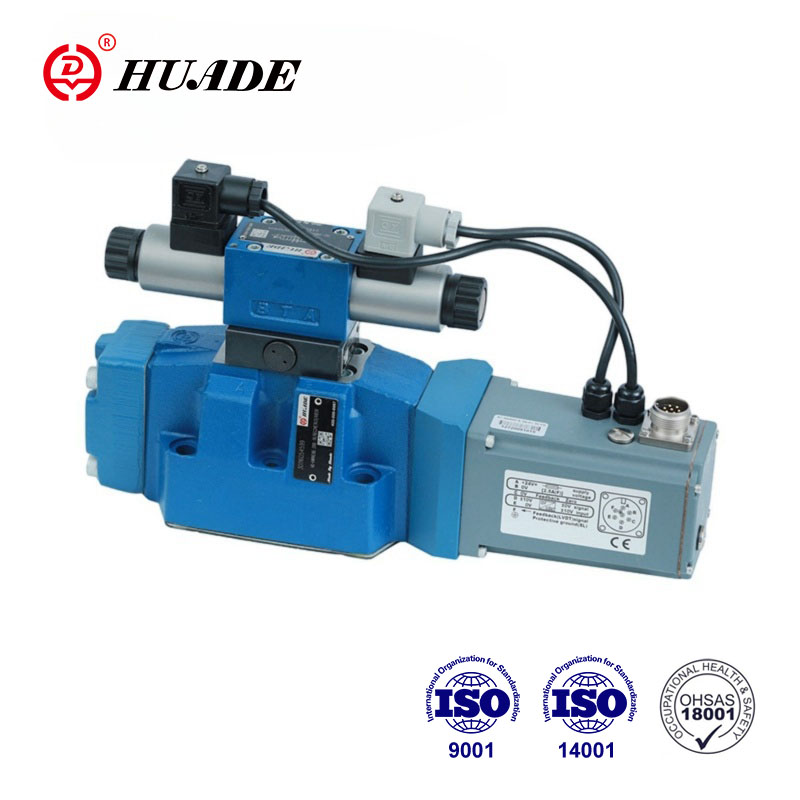

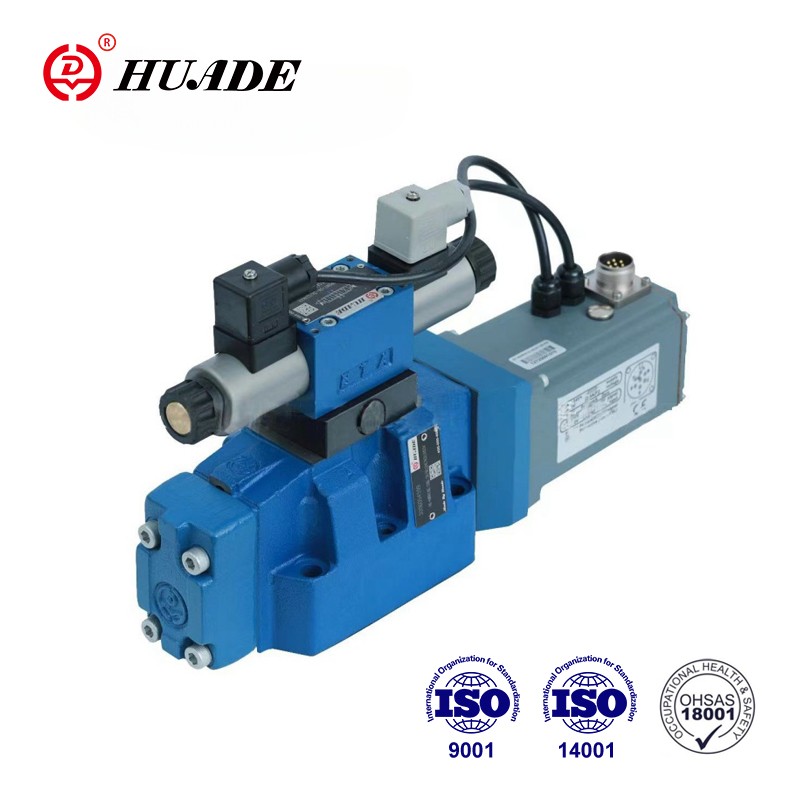

4WRKE тибиндеги клапандар 2 баскычтуу пропорционалдык багыттагы клапандар. Алар агымдын багытын жана өлчөмүн көзөмөлдөйт. Негизги этап позиция боюнча башкарылат, андыктан башкаруучу спулдун абалы чоң агымдарда да агым күчтөрүнөн көз каранды эмес. технология жана көз карандысыз изилдөө жана өнүктүрүү киргизүү кийин, Huade бренд пропорционалдуу клапан азыктары туруктуу аткаруу жана жогорку сапаты бар.
| Гидротехникалык | |||||
| Өлчөмү | 10 | 16 | 25 | 32 | |
| Иштөө басымы | Пилоттук башкаруу клапаны (МПа) Пилоттук май менен камсыздоо | 2,5~31,5 | |||
| Негизги клапан, порттор P, A, B (МПа) | 31.5 | 35 | 35 | 35 | |
| Кайтуу басымы (МПа) | Пилоттук мунай төгүүчү, тышкы | 31.5 | 25 | 25 | 25 |
| Пилоттук мунай төгүүчү, ички | ＜1 | ||||
| Порт Y | ＜1 | ||||
| Номиналдуу агым q ± 10 % △p = 1MP (L/мин) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Негизги клапандын агымы (макс. жол берилген)(л/мин) | 170 | 460 | 870 | 1600 | |
| 0ден 100%ке чейин кириш сигналынын кадам формасы менен X же Y портундагы пилоттук мунай агымы (L/мин) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гистерезис (%) | ≤1 | ||||
| Жооп сезгичтиги (%) | ≤0,5 | ||||
| Чыпкалоо тактыгы (мкм) | ≤20 | ||||
| Басым суюктук | Минералдык май Фосфат эфири | ||||
| Орточо илешкектүүлүк (мм2/с) | 20~380 | ||||
| Басым суюктуктун температура диапазону (℃) | -20~70 | ||||
| Салмагы (Кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Электрдик маалыматтар | |
| DIN 40 050 боюнча клапанды коргоо | IP65 |
| Чыңалуу түрү | DC |
| Сигнал түрү | Аналог |
| Кубат, макс (Вт) | 72 (орточо = 24 Вт) |
| Электр байланышы | E DIN 43 563-AM6 үчүн компоненттик сайгыч менен |
| E DIN 43 563-BF6-3 үчүн плагин туташтыргыч | |
| Башкаруу электроникасы | Клапанга интеграцияланган |
Өзгөчөлүктөрү:
▶Негизги башкаруу спулунун жана интегралдык электроникасынын (OBE) электрдик абалынын пикири менен пилоттук 2 баскычтуу пропорционалдык багыттуу клапан башкарган;
▶Агымдын багытын жана өлчөмүн көзөмөлдөө
▶Пропорционалдуу электромагниттердин жардамы менен иштөө
▶Кошумча монтаждоо: IS0 4401 боюнча порттордун үлгүсү
▶Жазгы борборлоштурулган негизги башкаруу спуласы
▶Электрдик абал боюнча пикир
▶Пилоттук башкаруу клапаны: Бир баскычтуу пропорционалдык багыттуу клапан
▶Позицияны башкаруу менен негизги этап
Колдонмо:
Пропорционалдык багыттагы клапан 4WRKE-3X багытын жана агымын көзөмөлдөө үчүн колдонулат.
Клапандар негизинен пилоттук башкаруу клапанынан (1), корпустан (8), негизги башкаруу спулунан (7), капкактардан (5 жана 6), борборлоштуруучу пружинадан (4), индуктивдүү абалды өзгөрткүчтөн (9) жана басымды азайтуучу клапан (3). Эгерде кирүүчү сигнал жок болсо, негизги башкаруучу спул (7) борборлоштуруучу пружина (4) тарабынан борбордук абалда кармалат. Негизги башкаруучу катушканын (7) абалынын өзгөрүшү да, күчөткүчтүн бириктирилген суммасында командалык маанинин өзгөрүшү да дифференциалдык чыңалууну жаратат. Командалык жана иш жүзүндөгү маанини салыштыруу учурунда электроника аркылуу башкаруунун мүмкүн болуучу четтөөлөрү аныкталат жана учкуч башкаруу клапанынын (1) пропорционалдык электромагнитине ток берилет. Ток электромагниттеги күчтү пайда кылат, ал башкаруу спулун катардагы плунжер аркылуу башкарат. Башкаруу кесилиштери аркылуу чыгарылган агым негизги башкаруучу спулдун туураланышын шарттайт. Индуктивдүү потуалдык маанинин өзөгү бар негизги башкаруу катушкасы (7) командалык мааниге туура келет. Башкарылуучу абалда негизги башкаруу катушкасы (7) тең салмакталат жана бул абалда кармалып турат жана ага бекитилген өзгөрткүч (9) башкаруу абалына чейин жылдырылат. Башкаруу спулунун соккусу жана башкаруу тешиги буйруктун маанисине пропорционалдуу өзгөрөт. Башкаруучу электроника клапанга бириктирилген. Клапанды жана электрониканы тууралоо менен приборлордун сериялык өндүрүшүндөгү четтөөлөр аз сакталат. Танк линияларынын бош жүрүүсүнө жол берилбеши керек; тиешелүү орнотуу шартында (болжол менен 0,2 МПа каршы салмактуулук басымы) алдын ала жүктөө клапаны орнотулушу керек.
4WRKE-3X пропорционалдык багыт клапанынын символу
пакети Пропорционалдык багыттуу клапан 4WRKE-3X
