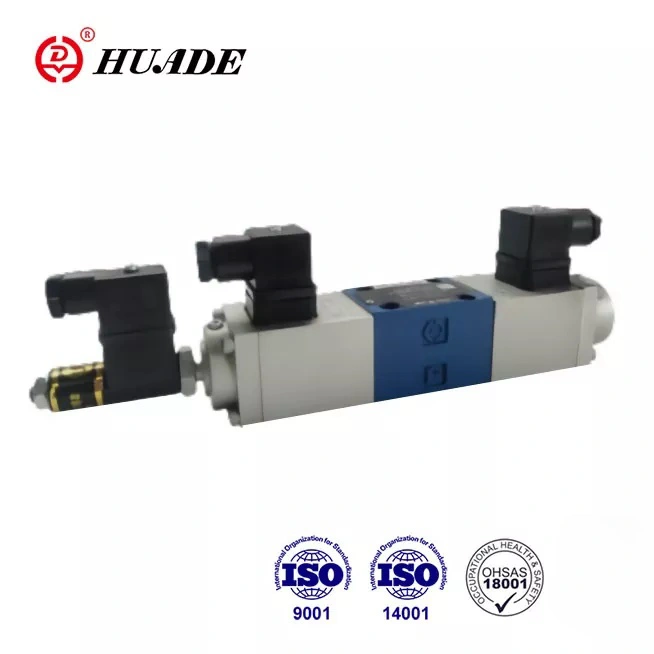

Түрү 4WRE пропорционалдык клапан суб-плита монтажын, жазгы борборду кабыл алат. Жакшы агым кубаттуулугу, жогорку басым жана мыкты кайталоо так, колдонуу үчүн ыңгайлуу. Ал Rexroth менен эки узак мөөнөттүү кызматташуунун аркасында Rexroth тарабынан сунушталган 4WRE 1X сериясын алмаштыра алат. 4WRE пропорционалдык клапанынын өндүрүмдүүлүгү биринчи даражадагы эл аралык бренддерге дал келиши мүмкүн. Бул жакшы, жеткиликтүү альтернатива болуп саналат.
|
Гидротехникалык маалыматтар |
|||
|
Өлчөмү |
6 |
10 |
|
|
Иштөө басымы (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Агым (л/мүнөт) |
65 |
260 |
|
|
Булгануу даражасы (㎛) |
≤ 20 (сунуштоо ≤10) |
||
|
Гистерезис (%) |
<1 |
<1 |
|
|
Кайталануучулук (%) |
<1 |
<1 |
|
|
Жооп сезгичтиги (%) |
≤ 0,5 номиналдык сигнал |
≤ 0,5 номиналдык сигнал |
|
|
Жыштык жооп (-3дБ) (Гц) |
6 |
4 |
|
|
Гидравликалык суюктук |
Минералдык май (NBR мөөр үчүн), Фосфат эфири (FPM пломба үчүн) |
||
|
Илешкектүүлүк диапазону (мм ²/с) |
2,8ден 380ге чейин |
||
|
Басым суюктуктун температура диапазону (℃) |
-20дан+70ке чейин |
||
|
Монтаждоо абалы |
Кошумча |
||
|
Салмагы (кг) |
1 электромагниттүү клапан |
1.91 |
5.65 |
|
2 электромагниттүү клапан |
2.66 |
7.65 |
|
|
Электрдик маалыматтар |
|||
|
Чыңалуу түрү |
Түз чыңалуу 24V же 12V |
||
|
Макс. бир электромагнитке ток (A) |
1.5 |
1.5 |
|
|
Катушка |
20 ℃ муздак баасы |
5.4 |
10 |
|
Max.warm мааниси |
8.1 |
15 |
|
|
Курчап турган чөйрөнүн температурасы ℃ |
+50 чейин |
||
|
Милдет |
Үзгүлтүксүз |
||
|
Катушканын температурасы ℃ |
+150 чейин |
||
|
Клапан изоляциясы |
IP65 |
||
|
Ассоциацияланган күчөткүч (көпүрө тибиндеги 24В түзөткүч) |
2 рампа жолу менен |
VT-5001S20 (2-позиция үчүн) |
VT-5002S20 (2-позиция үчүн) |
|
1 рампа убактысы менен |
VT5005S10 (3-позиция үчүн) |
VT 5006S10 (3-позиция үчүн) |
|
|
Индуктивдүү позициялык өзгөрткүч |
|||
|
Электр өлчөө системасы |
LVDT |
||
|
Башкаруу соккусу (мм) |
± 4,5 сызыктуу |
||
|
Сызыктуулукту сабырдуулук (%) |
1 |
||
|
Катушка каршылык (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Индуктивдүүлүк (mH) |
6дан 8ге чейин |
||
|
Осциллятор жыштыгы (KHz) |
2.5 |
||
|
Клапан изоляциясы |
IP65 |
||
Өзгөчөлүктөрү:
▶ Гидравликалык суюктуктун багытын жана агымын башкаруу үчүн клапан
▶ Кошумча монтаждоо үчүн
▶ Электрдик абал боюнча пикир
▶ Жазгы борборлоштурулган башкаруу катушкасы
▶ Башкаруу жерлеринде басымдын төмөндөшү
▶ Бир жеткирүүчүдөн клапан жана электрондук башкаруу
▶ Монтаждоо үлгүсү DIN 24 340 форма A, ISO4401 жана CETOP - RP121H
Колдонмо:
4WRE багыттоочу клапан жакын схемага ылайыктуу жана машинада, жеңил өнөр жайда, металлургияда, шахтада, космоско учууда жана башка тармактарда кеңири колдонулат.
Түрү 4WRE багыттуу клапандар пропорционалдуу электромагниттердин жардамы менен түз иштетилет жана агымдын багытын жана көлөмүн көзөмөлдөө үчүн колдонулат.
Алар негизинен корпустан (1), башкаруу спулунан (4), эки кайтаруучу пружинадан (5), эки пропорционалдык электромагниттен (2) жана позициялык өзгөрткүчтөн (3) турат.
4WRE6...10B... жана 4WRE10... 10B... түрү (3-позиция)
Эгерде электромагнит 'a' (2) кубатталган болсо, катушка оңго жылдырылат, кыймыл электрдик киргизүү сигналына пропорционалдуу болот. Башкаруучу катушка (4) V түрүндөгү оюктарды акырындык менен ачууга шарт түзөт. Башкаруучу катушканын (4) абалы позициялык өзгөрткүч (3) тарабынан көзөмөлдөнөт. Электрондук башкарууда башкаруучу спулдун иш жүзүндөгү абалы алдын ала коюлган маани менен салыштырылат. Бул жерде бизде учурдагы айырмачылыктарды тааныган позицияны башкаруу схемасы бар
алдын ала коюлган маани (буйрук мааниси) менен пикир байланыш маанисинин (чыныгы маани) ортосунда жана тиешелүү электромагниттерде тиешелүү сигналдар менен оңдолот. Соленоид 'a' (2) кубаты өчүрүлгөндөн кийин башкаруу катушкасы кайтаруучу пружиналар (5) менен өзүнүн борбордук абалына кайтарылат.
Пропорционалдык багыт клапанынын түзүмү 4WRE6... жана 4WRE10...
Type4WRE..A...10B/...(2-позициялык клапан)
Бул түрдөгү клапандын принциби 4wRE...10B/ менен бирдей.. Бирок, бул типтеги клапан бир гана сенсор жана бир электромагнитке ээ.
Пропорционалдык багыт клапанынын түзүмү 4WRE6...A... 10B жана 4WRE10...A... 10B
Пропорционалдык багыт клапанынын символу 4WRE
