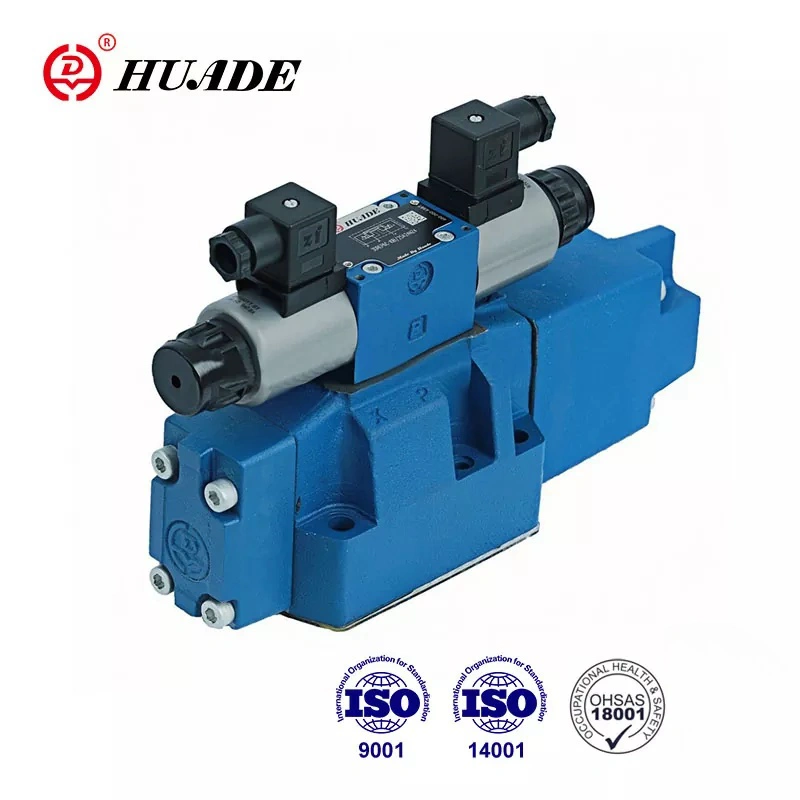

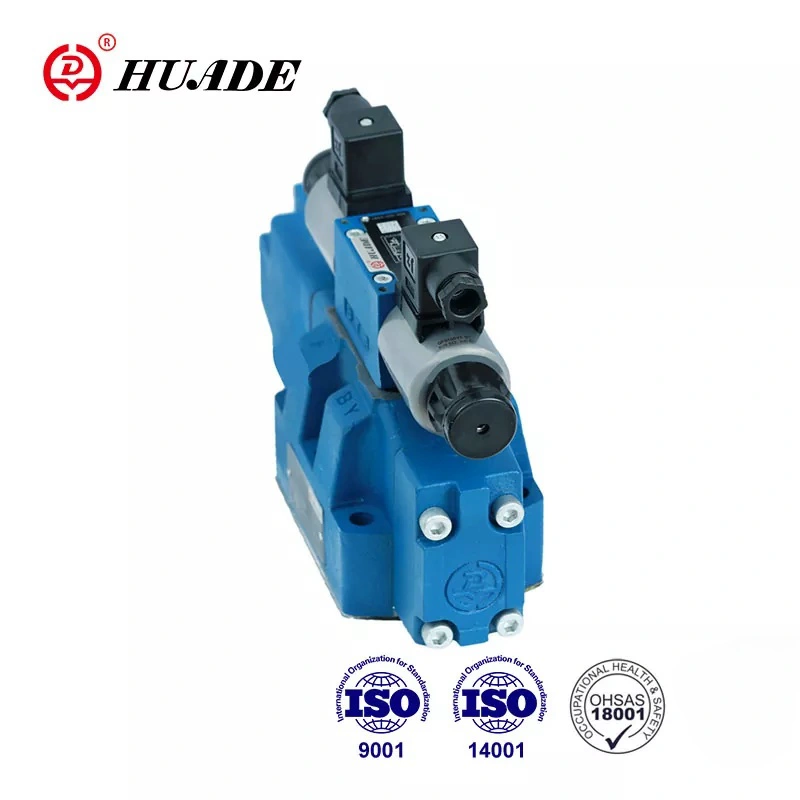

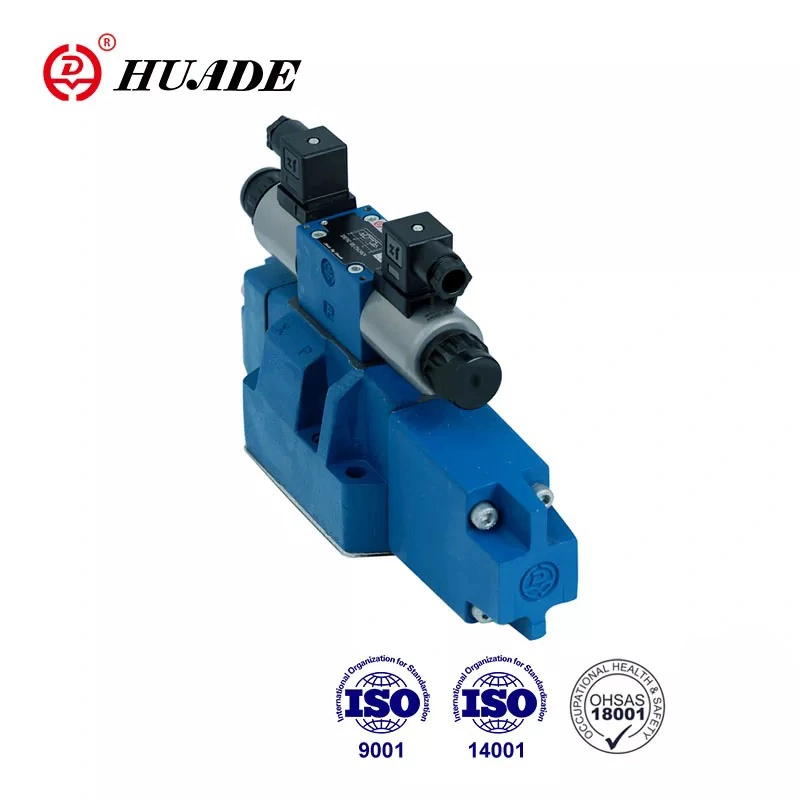

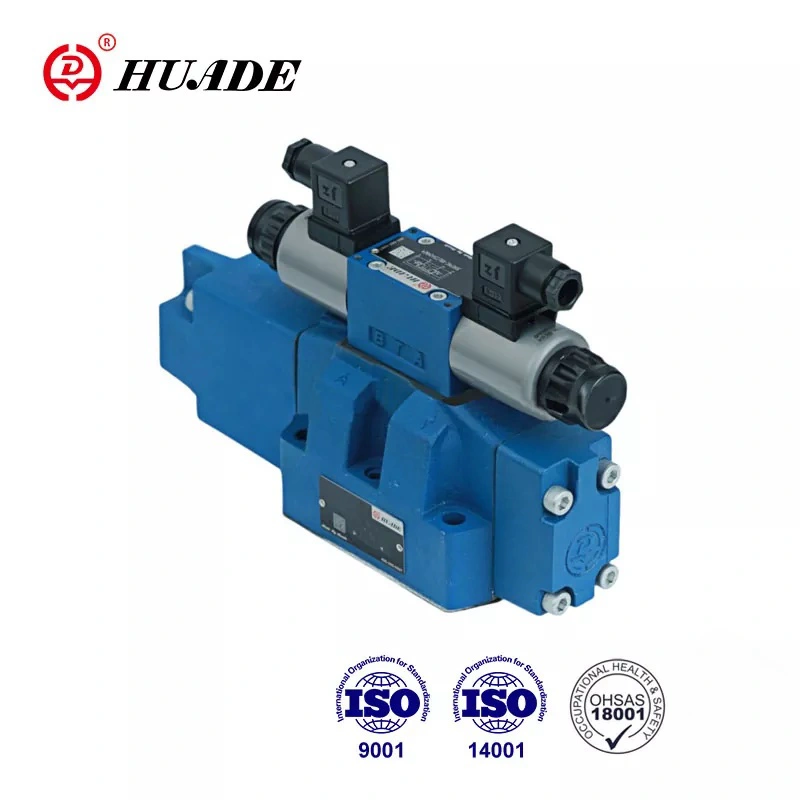

Пропорционалдык багыттагы клапан 4WRZ бирдей диаметрдеги жалпы тескери клапан менен бирдей туташуунун өлчөмүнө ээ болгон плитанын туташуусун кабыл алат. Аны орнотуу жана оңдоо оңой. Huade® 4WRZ пропорционалдык клапанынын негизги клапаны пружинанын борборунда жайгашкан. Негизги клапан өзөгүндө дрейф жок, кайталануучулугу жогору жана ишенимдүүлүгү жакшы. Клапан CE сертификаты бар.
|
Гидротехникалык маалыматтар |
|||||
|
өлчөмү |
10 |
16 |
25 |
32 |
|
|
пилоттук клапан басымы (МПа) |
тышкы пилоттук мунай менен камсыз кылуу |
3төн 10го чейин |
|||
|
ички пилоттук мунай менен камсыз кылуу |
10го чейин (10дон ашык ZDR6DP2-30B/75YM орнотуу керек) |
||||
|
Негизги клапан басымы (МПа) |
31.5 |
35 |
|||
|
Кайтаруу басымы (МПа) |
порт T (тышкы пилоттук мунай кайтаруу) |
31.5 |
25 |
15 |
|
|
порт T (ички пилоттук мунай кайтаруу) |
3 |
||||
|
Y порту |
3 |
||||
|
Пилоттук майдын көлөмү (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X же Y портундагы пилоттук мунай агымы (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Негизги клапан аркылуу агым (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Кайталануучулук (%) |
3 |
||||
|
булгануу даражасы (㎛) |
≤20 |
||||
|
Суюктук |
Минералдык май (NBR пломбасы үчүн). Фосфат эфири (FPM пломбасы үчүн) |
||||
|
Илешкектүүлүк диапазону (мм ²/с) |
2,8ден 380ге чейин |
||||
|
Суюктуктун температурасы диапазону (℃) |
-20дан +70ке чейин |
||||
|
Монтаждоо абалы |
кошумча |
||||
|
Салмагы (кг) |
бир соленоид менен клапан |
7.4 |
12.7 |
17.5 |
41.8 |
|
эки электромагниттик клапан |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрдик маалыматтар |
||
|
Берүүнүн түрү |
DC |
|
|
Соленоиддин номиналдык ток (A) |
0.8 |
|
|
Катушканын каршылыгы (Ω) |
муздак (20℃) 19,5; максималдуу клапан, ысык 28,8 |
|
|
Курчап турган чөйрөнүн температурасы (℃) |
50 |
|
|
Катушканын температурасы (℃) |
150 |
|
|
Милдеттик цикл |
Үзгүлтүксүз |
|
|
Пилоттук ток (A) |
0.02 |
|
|
Изоляция |
IP65 |
|
|
Associated |
1 рампа убактысы менен |
VT-3000S30 |
|
5 жолу менен |
VT3006S30 |
|
|
Электр байланышы |
Plug туташуу |
|
Өзгөчөлүктөрү:
▶ Пилоттук WRZ пропорционалдык клапан
▶ Кошумча монтаждоо үчүн
▶ Гидравликалык суюктуктун багытын жана агымынын ылдамдыгын көзөмөлдөө үчүн
▶ Жаздын ортосунан .спулдун дрейфи жок
▶ Башкаруучу жерлерде басымдын төмөндөшү
▶ Бир булактан клапан жана электрондук башкаруу
▶ Пропорционалдуу электромагниттик иштөө
▶ DIN 24 340 A,ISO4401 жана CETOP-RP121H формасына өткөрүү үлгүсү
Колдонмо:
Түрү 4WRZ пропорционалдык багыттуу клапан ар кандай тармактарда кеңири колдонулат, мисалы, станок, металлургия, жеңил өнөр жай, тоо-кен, машина куруу ж.
Клапан түрлөрү 4WRZ... пропорционалдуу электромагниттердин жардамы менен башкарылуучу 4 тараптуу клапандар. Алар гидротехникалык суюктуктун багытын жана агымынын ылдамдыгын көзөмөлдөйт.
Алар негизинен пилоттук клапандан (3), негизги клапандан (7) негизги катушка (8) жана борборлоштуруучу пружинадан (9) турат.
Эгерде "В" электромагнитине кубат берилсе, пилоттук катушка (4) оңго жылдырылат. Пилоттук май же P портунан ичкериден же "тышкы" X портунан пилоттук клапан (3) аркылуу басым камерасына (10) берилет. ) жана негизги катушканы (8) электр тогунун күчү менен пропорционалдуу аралыкка жылдырат. Негизги катушкадагы дроссель оюктары токтун күчөшү менен акырындык менен ачылат, ошентип жетек портторуна гидравликалык суюктуктун агымын көзөмөлдөйт.
Электр сигналы өчүрүлгөндө, пилоттук катушка (4) да, негизги катушка да (8) контролдук басымдын берүүсүнөн көз карандысыз нейтралдуу абалга келет. Тез жардам берүүчү кол оператору электромагниттерге кубат бербестен пилоттук катушка абалынын кыймылына уруксат берет
4WRZ пропорционалдык багыт клапанынын түзүмү
Пилоттук клапан
Пилоттук клапан пропорционалдуу электромагниттик башкарылуучу 3 тараптуу басымды төмөндөтүүчү клапан (3DREP6 түрү). Тросселдик клапан А жана В портуна орнотулган, кененирээк маалымат 3DREP6 текстин караңыз.
3DREP6 типтеги пилоттук клапандын түзүмү
Пропорционалдык багыттык клапан 4WRZ символу
